Циклон для строительного пылесоса своими руками

Уборка строительной пыли будет эффективной с усовершенствованной версией самодельного пылесоса. / Фото: i.ytimg.com

Самодельный циклон за 5 минут

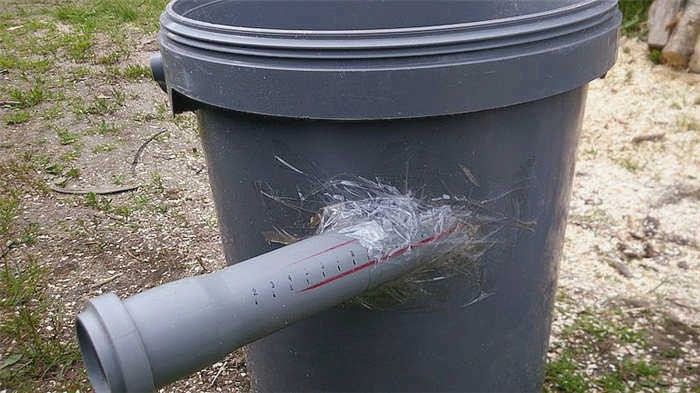

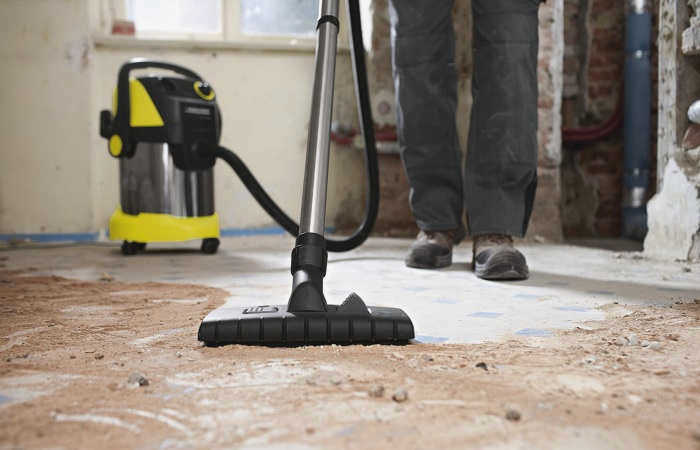

Уборка помещения после ремонта у многих вызывает неприятные воспоминания. А в мастерской это совсем не просто. Ежедневные кучи мусора затрудняют выполнение работы, даже если она очень нужна. Как справиться с этим и найти в себе силы навести порядок? В этом может помочь бытовой циклон или пылесос для стружки, опилок и другого мусора.

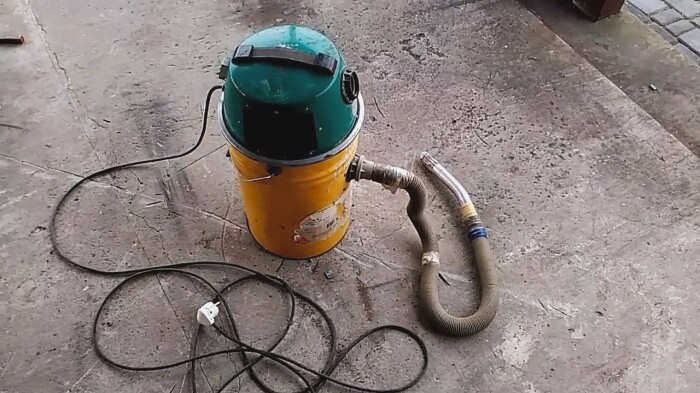

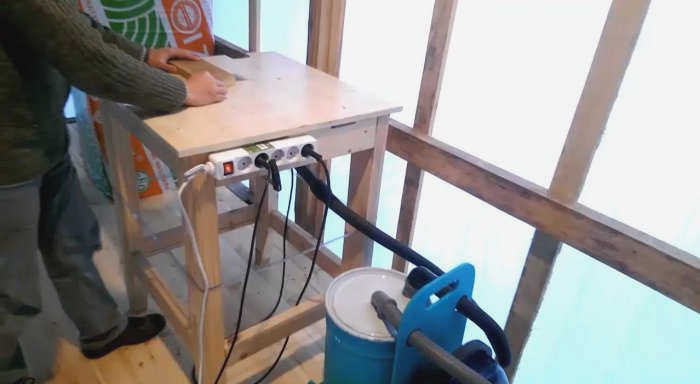

Такое простое на вид оборудование обеспечит интенсивную уборку в домашней мастерской. Оно удобно еще и тем, что, подключив его непосредственно к станку, например, циркулярной пиле, вы получаете полноценную систему вентиляции и пылеудаления. При подключении контейнера достаточного размера его можно использовать как единую вентиляционно-циклонную систему для всей мастерской. А установив на крышке всасывающие сопла, переполненный бак можно легко заменить на пустой, что делает эту установку максимально эффективной и простой в использовании.
Заводская модель этого циклона стоит недешево, но самодельную можно собрать в гараже за считанные минуты. Конструкция настолько проста и незамысловата, что не сломается в течение многих лет. В чем же секрет? Предлагаем вам узнать это вместе с нами.

Принцип работы и технические характеристики

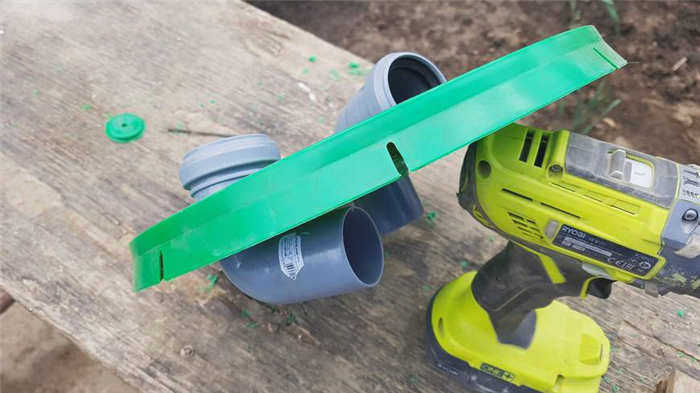

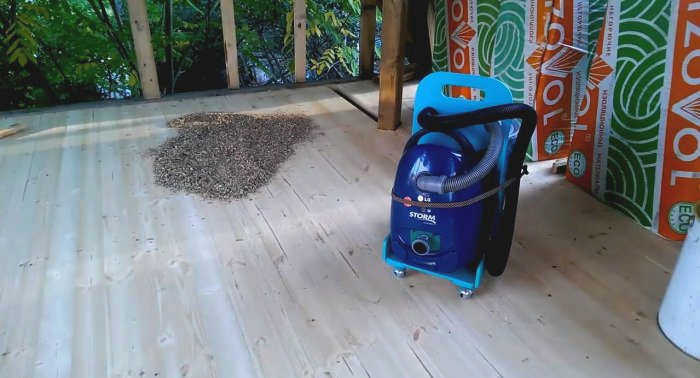

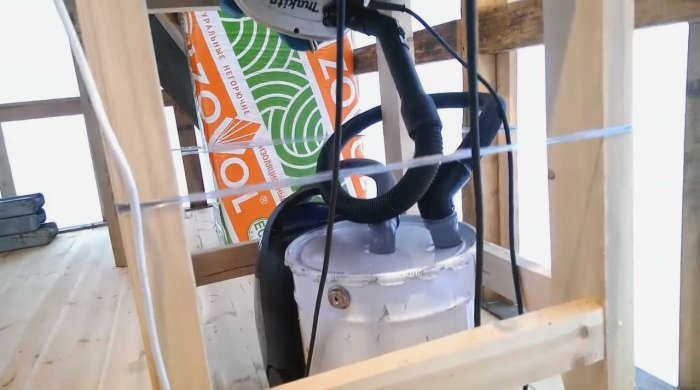

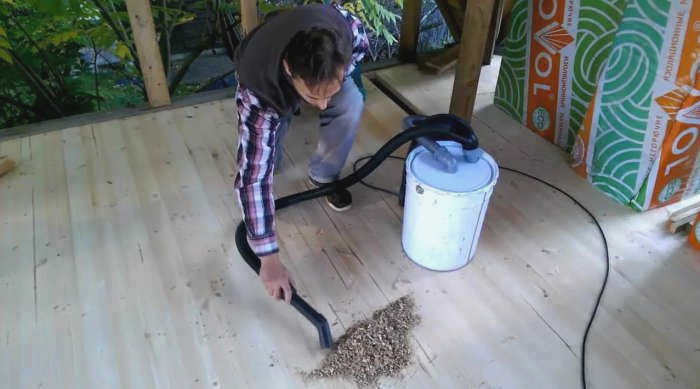

Циклон основан на обычном бытовом пылесосе. Вместо стандартного мешка для сбора пыли через шланговое соединение подключается более вместительный контейнер, например, оцинкованное ведро. Всасывающий шланг остается прежним и подключается непосредственно к контейнеру-пылесборнику.
Основная задача циклона – предотвратить всасывание крупной пыли или стружки обратно в пылесос. Это возможно благодаря гравитации и трению, которые заставляют крупные частицы грязи двигаться по спирали вдоль стенок контейнера, постепенно оседая на дно. Таким образом, создается сепаратор, который отделяет различные фракции грязи. Для уборки помещения остается только соединить все устройство в единую платформу и сделать его легко перемещаемым.

Циклон из пластиковых ведер

В качестве корпуса циклона можно использовать 10-литровые пластиковые ведра для краски, содержащие водоэмульсионную краску. Используйте следующие инструменты и материалы.

Инструменты

• Строительный нож;
• Маркер или карандаш;
• компасы;
• лобзик;
• отвертка;
• ножовка;
• шило;
• клеевой пистолет.

Материалы

• Два пластиковых ведра емкостью 10 литров;
• водопроводная труба из ПВХ и угловое железо ø 32 мм;
• Автомобильный воздушный фильтр;
• Клеевой стержень;
• Строительная фанера;
• Кровельное железо;
• саморезы;
• шланги для пылесосов;
• столярный клей;
• герметик.

Пошаговая инструкция по сборке циклона

1. Снимите крышки с ведер. Одну из них разрезают пополам по высоте.
2. Кусок трубы помещается в коробчатую конструкцию из фанеры.
3. Склейте фанерные доски между собой столярным клеем так, чтобы труба плотно входила в коробку.
4. Заполните пространство между патрубком и фанерой герметиком.
5. Сделайте шаблон из картона или плотной бумаги, повторяющий кривизну боковой поверхности ведра в верхней части (70 – 100 мм от крышки контейнера).
6. Приложите шаблон к коробке и карандашом или маркером проведите линию сгиба.
7. Используя электрический лобзик, разрежьте коробку, включая трубу, в соответствии с отмеченной линией.
8. Прислоните конструкцию к ведру.
9. С внутренней стороны ведра отметьте карандашом контуры отверстия патрубка. Сделайте это так, чтобы патрубок входил в отверстие с уклоном вниз (20 – 300 от горизонтали).
10. Вырежьте отверстие ножом.
11. С помощью шила проделайте отверстия по периметру фанеры с внутренней стороны ведра.
12. С помощью отвертки прикрепите фанерную раму патрубка к ведру через отверстия.
13. Убедившись, что коробка надежно закреплена, заклейте периметр стыка снаружи с помощью клеевого пистолета.
14. Вырежьте из кровельного листа круг диаметром, равным внутренней окружности ведра, на высоте 70 мм от дна. Отметьте круг с помощью компаса.
15. Разрежьте круг пополам от центра к краю.
16. Внешние края разреза устанавливаются под углом 300.
17. Поместите фигурную вставку в ведро, упирая ее в ведро.
18. Винтообразная жестяная вставка поможет завихрить опилки, стружку и пыль, которые будут быстро отправлены в коллектор (1/2 второго ведра).
19. Дно верхнего ведра отрезается.
20. Циклонная камера плотно вставляется в коллектор.
21. Вырежьте отверстие ø 32 мм в крышке верхнего ведра. Это можно сделать с помощью подходящей развертки или ножа.
22. Вставьте трубу длиной 300 мм в отверстие так, чтобы раструб остался снаружи на 70 мм.
23. Завершите соединение с помощью клеевого пистолета.
24. Соедините боковой патрубок со шлангом с насадкой деревообрабатывающего станка или контейнера для отходов.
25. Соедините выступающую трубку из крышки ведра со шлангом пылесоса.
26. К нижнему концу трубки прикрепляется цилиндрический воздушный фильтр, чтобы в пылесос поступал полностью очищенный воздух.
27. Из листового металла необходимо вырезать патрубок с внешним диаметром фильтра. Патрубок (заглушка) вырезается с тремя выступами.
28. Три полоски листового металла крепятся к язычкам патрубка шурупами или заклепками, верхние концы которых загнуты.
29. Прикрепите отгибы к задней поверхности крышки ведра шурупами.
30. Используйте клеевой пистолет для герметизации стыка между пробкой и нижним отверстием фильтра.

Циклон с формованной вставкой

Возьмите два пластиковых ведра объемом 5 и 10 литров. Соберите циклон следующим образом:

1. Отрежьте ножом верхний край 5-литрового ведра.
2. Переверните ведро и поставьте его на лист фанеры. Обведите ведро карандашом.
3. С помощью компаса наметьте еще один круг с радиусом на 30 мм больше.
4. Вырежьте два отверстия внутри круга с помощью шила и начертите контур фигурной вставки.
5. В эти отверстия поочередно вставляется полотно лобзика и вырезается контурная вставка и зажимное кольцо. Вставка представляет собой незаконченный круг с удлиненным основанием (100 мм).
6. Приложите кольцо к задней стороне крышки большого ведра и обведите его контур карандашом.
7. Вырежьте центр крышки ножом.
8. Просверлите отверстия в верхней части малого ведра.
9. Установите стопорное кольцо на ведро. Вкрутите саморезы через отверстия в ведре в кольцо.
10. Поместите круг крышки 10-литрового ведра на стопорное кольцо краем вверх.
11. Прикрепите круг от крышки к крепежному кольцу с помощью саморезов.
12. С помощью корончатой дрели сделайте 2 отверстия Ø 40 мм в корпусе циклона – сбоку и сверху.
13. Вырежьте квадрат из фанеры, в котором с помощью дрели сделайте отверстие такого же диаметра. Установите раму на крышку корпуса циклона, совместив отверстия. Закрепите раму саморезами с внутренней стороны крышки.
14. Установите профилированную вставку чуть ниже крепежного кольца. Вкрутите саморезы в корпус вставки с внешней стороны резервуара.
15. Труба ПВХ вставляется в раму, ее нижний конец не должен доходить до профилированной вставки на 40 мм. В верхнем конце труба должна выступать на 40 мм над поверхностью крышки.
16. Боковое отверстие корпуса циклона расширяется в форме горизонтальной капли.
17. Угол из ПВХ вклеивается в отверстие с помощью термоклея.
18. Наденьте корпус ховера на большое ведро (коллектор) и защелкните крышку.
19. Подсоедините шланг пылесоса к верхнему выходу. Подсоедините шланг от бокового выхода к насадке для удаления пыли.
20. Уплотните все соединения с помощью клеевого пистолета или шприца и герметика. Теперь устройство готово к использованию.

Принцип работы

Используя обтекаемый воздушный поток, фильтр связывает частицы пыли вместе. В свою очередь, центробежная сила прижимает их к стенкам контейнера. Затем гравитация выталкивает опилки на дно.

Существует множество схем, показывающих работу циклонных фильтров. Одну из них можно увидеть ниже.

Устройство циклонного фильтра

Циклон или подобное фильтрующее устройство можно изготовить самостоятельно. Существует множество вариантов, но все они имеют одну общую черту – принцип работы. Каждая конструкция будет состоять из:

• Контейнер для сбора отходов.
• Циклонный фильтр;
• Обычный пылесос (желательно мощный);

Мощность пылесоса является важным фактором в общей конструкции. В обычном состоянии он предназначен для уборки дома, собирая мелкую пыль и грязь. В данном случае в дело вступает циклонный фильтр, а это значит, что длина воздуховода увеличивается почти в три раза, а значит, нагрузка на устройство будет больше. Конструкция получается довольно массивной, в отличие от обычного пылесоса, поэтому необходимо прибегнуть к хитрости, чтобы длины шланга хватило для комфортной уборки.

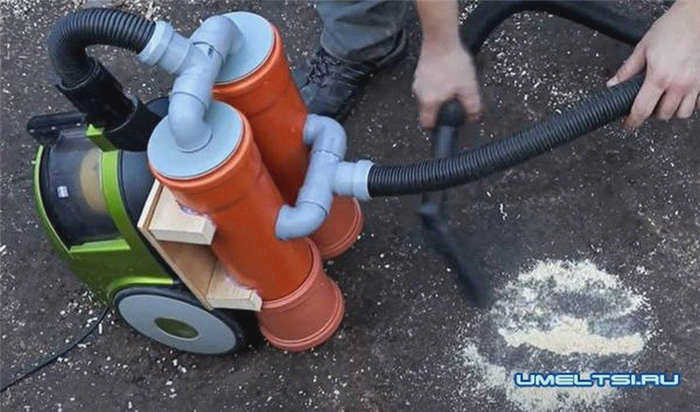

Вариант 2: Циклонный фильтр из канализационной трубы

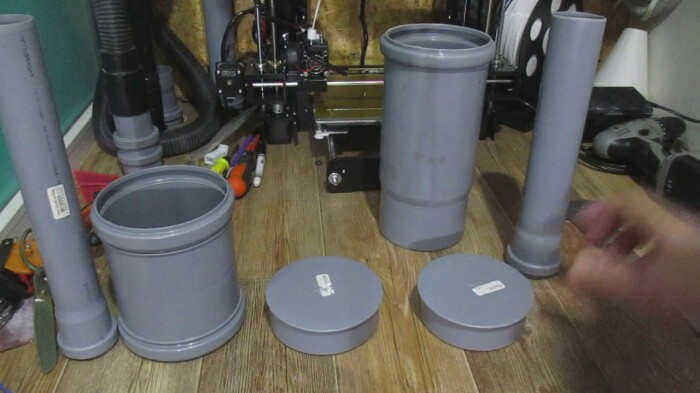

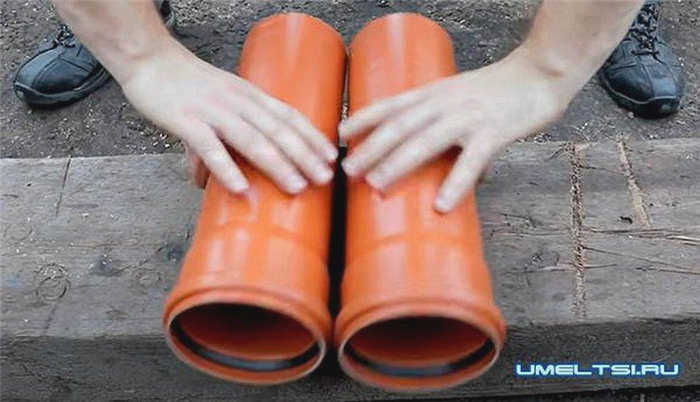

Возьмите две пластиковые канализационные трубы диаметром 110 мм и длиной 50 см.

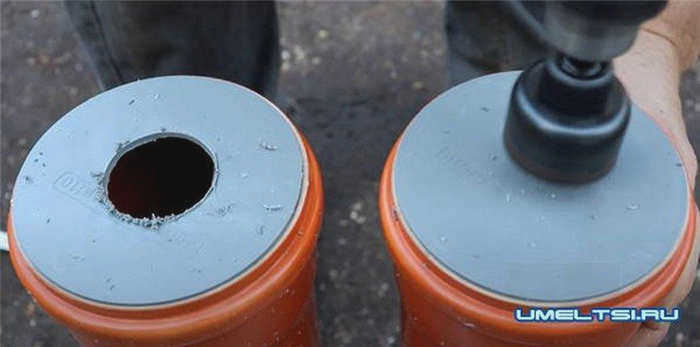

Просверлите в центре каждой пластиковой трубы отверстие диаметром 50 мм. Вставьте пластиковые колена (уголки) диаметром 50 мм в сделанные вами отверстия.

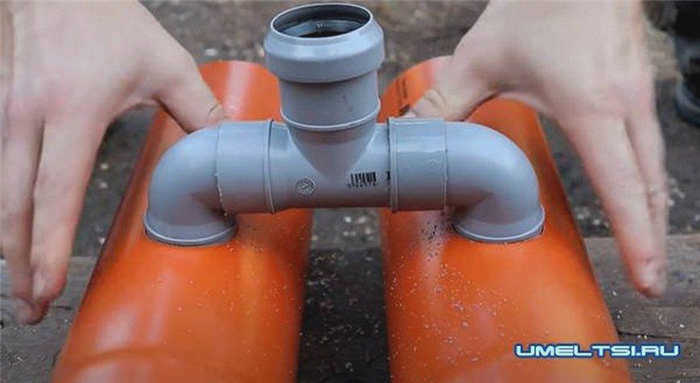

Соедините отводы труб тройниками диаметром 50 мм. Канализационные тройники можно использовать как для склеенных труб, так и для раструбных труб, уплотненных резиновыми манжетами.

Установите обоймы на лицевую сторону канализационной трубы диаметром 110 мм и просверлите в центре трубы отверстие диаметром 50 мм.

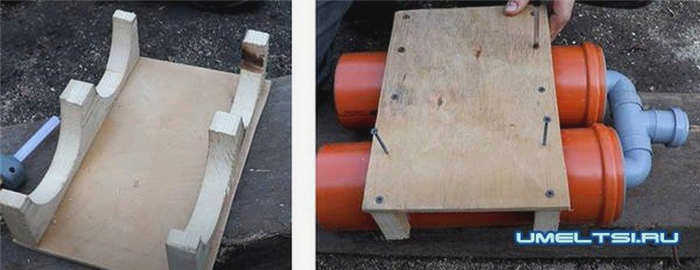

С помощью досок и фанеры сделайте опору, как показано на фото.

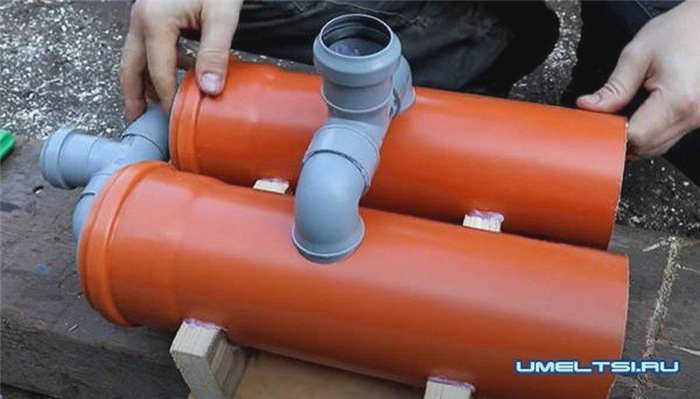

Установите тройник с отводами трубы в колпачках на концах. В будущем мы подключим к нему шланг пылесоса.

На нижние концы канализационных труб диаметром 110 мм наденьте гильзы с заглушками, и наш импровизированный циклон готов.

Простой и недорогой циклон-пылесос из двух ведер

При работе с деревообрабатывающими инструментами для поддержания чистоты в мастерской необходимо подключать пылесос. Если делать это напрямую, пылесос может сломаться из-за большого количества пыли и стружки, а его фильтр быстро засорится. Чтобы защитить двигатель пылесоса и максимально увеличить его производительность, стоит соорудить циклон. Циклон идеально подходит для тех, кто занимается столярным делом или декоративными работами.

• 2 25-литровых или новых ведра для краски;
• 3 штуки муфт;
• 3 куска трубки диаметром 35 мм;
• 2 резиновые пробки, соответствующие диаметру фитингов;
• 2 зажима для заглушек;
• колено 90 градусов;
• колено 45 градусов.

Для установки сифона удобно использовать трубу ПВХ и фитинги диаметром 40 мм для склеивания. Их можно соединять без использования клея. Канализационная труба диаметром 50 мм немного уступает. Вы можете использовать абсолютно любую трубу диаметром 40-50 мм, главное – повторить схему сборки.

Сборка циклона

Конструкция циклона не требует изготовления внутренних перегородок. Его производительность будет обеспечиваться высотой фильтра.

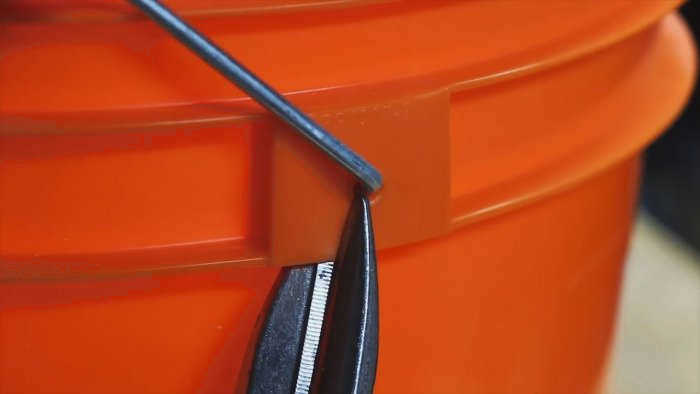

Перед всеми действиями необходимо снять дроссель одного из ковшей.

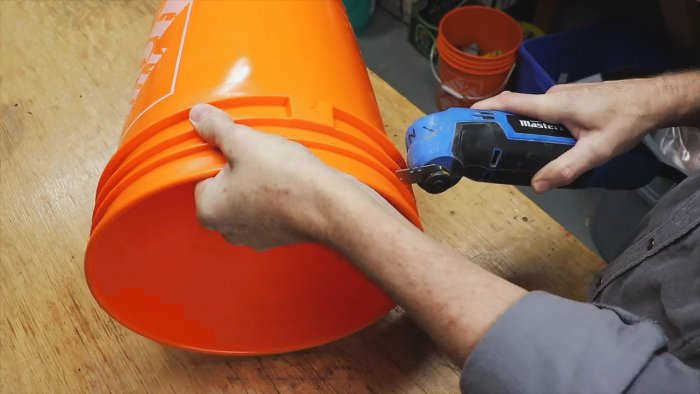

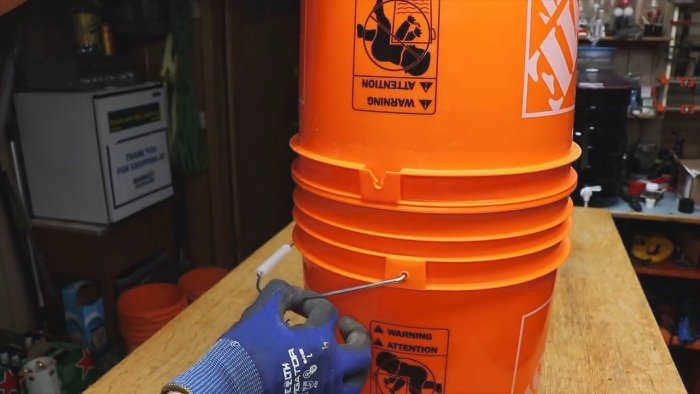

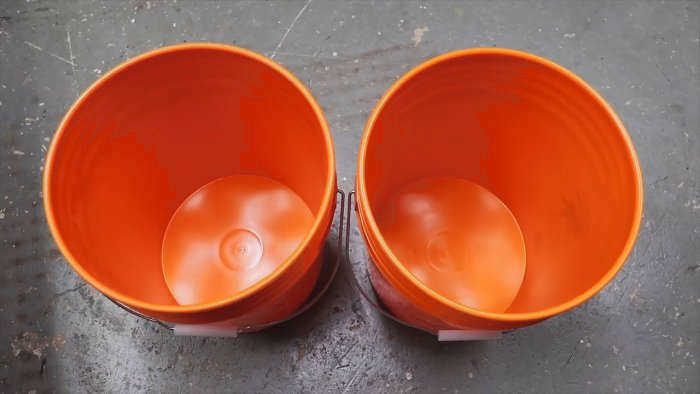

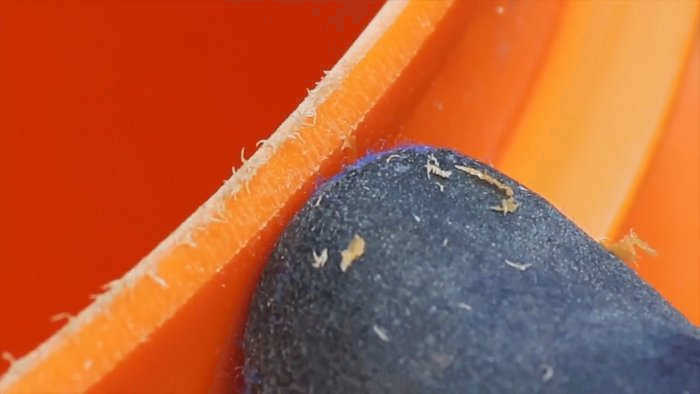

Затем необходимо соединить 2 ведра вместе. Если вы найдете ведра с такой же конструкцией, как на фото, просто отрежьте край одного из них и снимите фаску.

Тогда они будут плотно прилегать друг к другу.

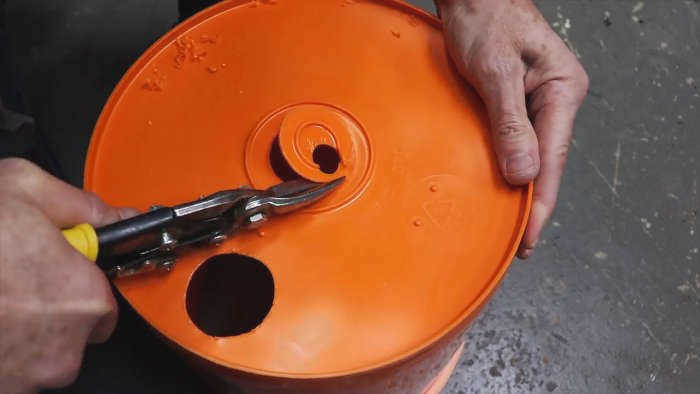

Просверлите 2 отверстия в дне отрезанного ведра для трубок. Одно посередине, а другое в 5 мм от края. Если у вас нет сверла нужного диаметра, вы можете просто вырезать отверстия.

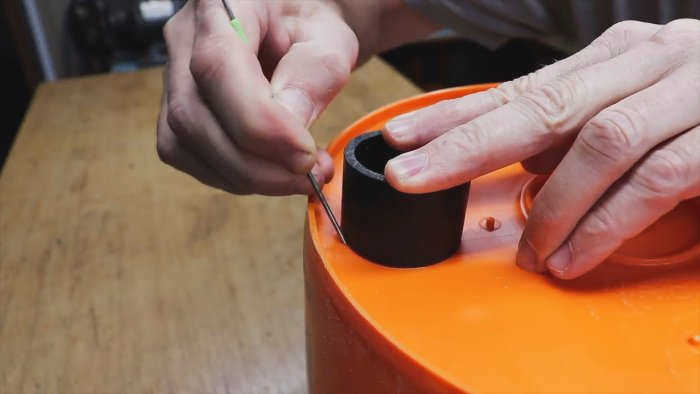

На отрезки труб надеваются раструбы. Полученные фитинги вставляются в отверстия в ведре. Оставшийся фитинг крепится изнутри ведра к трубе посередине.

Как сделать строительный пылесос из подручных средств: проверенные советы

Получайте одну из наших самых читаемых статей в свой почтовый ящик раз в день. Присоединяйтесь к нам на Facebook и ВКонтакте.

Подписаться на
Вы можете отписаться от рассылки в любое время.

Почти все можно сделать своими руками. Довольно часто в строительных работах не хватает пылесоса, который помог бы убрать мусор и сделать все более аккуратно. С помощью советов Novate.ru вы сможете быстро собрать довольно надежную модель строительного пылесоса, используя обычный пылесос и несколько других полезных инструментов. С этим изобретением пыль и опилки не будут досаждать во время ремонта, а деньги не придется тратить на профессиональное оборудование.

Первый DIY-циклон из бытового пылесоса

Классический стиль бытового пылесоса может стать проблемой, но есть много других способов сделать DIY-инструмент самостоятельно. / Фото: i.ytimg.com

Эта самодельная версия строительного пылесоса лучше всего подходит для уборки деревянной или металлической стружки. Вторая версия, показанная в этой статье, лучше подходит для этой цели, но не так хорошо справляется с цементной пылью. Самодельный циклон из бытового пылесоса для очистки стружки сможет достаточно эффективно поглощать килограммы грязи даже без частой смены фильтрующих мешков, если вы самостоятельно соорудите для него "сепаратор".

2 Сбор подручных материалов

Прежде всего, необходимо провести все необходимые приготовления. /Фото: i.ytimg.com

Для этого вам понадобятся:
– обычный пылесос;
– дренажная труба под углом 90 градусов диаметром 4 см из полипропилена;
– ведро с крышкой из толстого пластика, например, шпаклевки;
– пластиковая дренажная труба диаметром 4 см;
– сверло диаметром 40 мм, которое можно заменить обычным канцелярским ножом.
