За более чем 30 лет непрерывной работы компания PZGO разработала и внедрила более 200 пылеуловителей, которые безупречно работают на промышленных предприятиях и заводах в России, СНГ, Европе и Азии, демонстрируя среднюю ЭФФЕКТИВНОСТЬ ≈ 99%..
Назначение
Данный тип всасывающего устройства подходит для различных типов промышленности. Применения в основном находят в цементной, деревообрабатывающей, строительной, бетонной, минеральной, сельскохозяйственной, пищевой, фармацевтической, порошковой, химической, металлургической, резиновой и пластиковой промышленности.
По сравнению с другими типами фильтров, циклоны менее подвержены засорению и истиранию.
- Циклоны с противоточными вихревыми токами (CFD/VZP-M) – для сухой пыли, для пневматических систем транспортировки. Циклоны UC, CKD, CKD-B, CKD-M – для древесных отходов.
- Циклоны для мокрой и сухой нелипкой пыли (SIOT, SIOT-M, LIOT) – для сухой нелипкой пыли.
- Циклоны с перевернутым конусом (CM, ZOK) – для зернистой, волокнистой пыли; для пыли, склонной к слипанию.
- Циклоны для неслипающейся пыли (CN) – для отделения золы от дымовых газов; пыли от сушилок; пыли от оборудования с газообразными технологическими частицами; пыли от пневматической обработки материалов и т.д.
- Конусные циклоны (CKT/SDK) – для обеспыливания воздуха от взвешенных частиц.
- Взрывозащищенные циклоны – циклон CN с взрывозащищенной мембраной, с дополнительными газоотводами через аварийные клапаны.
- Циклоны для сельскохозяйственной промышленности (SC, LHV) для отделения зерновой и мучной пыли.
- Циклоны для бетонной пыли – Серия SCN-40, UC, Vihr

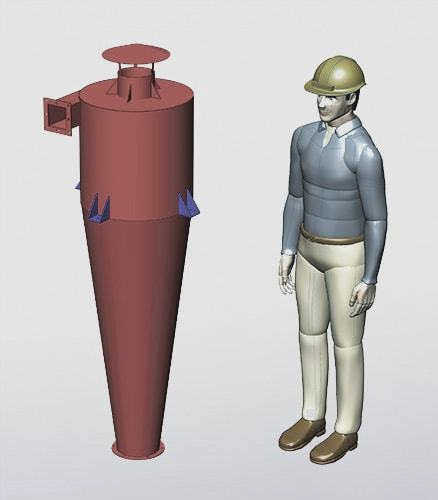

Универсальный циклонный пылеуловитель WC
Технические характеристики
- Степень очистки – до 99,9%;
- Производительность 800 – 30 730 м3/ч;
- Диаметр корпуса от 300 мм;
- Высота – от 1210 мм;
- Вес – от 33 кг.
Залогом эффективной работы фильтра является правильный расчет. Производитель должен рассчитать все как можно точнее и сделать правильный проектный чертеж промышленного циклона, чтобы избежать проблем с его эксплуатацией в будущем.
Выбор циклона всегда начинается с определения типа пыли на производстве.
Например, для деревообрабатывающей промышленности подойдут пылеуловители, способные "улавливать" частицы пыли разного размера (диспергирование пыли).
К циклонным фильтрам, которым приходится иметь дело с абразивной пылью, предъявляются совершенно другие требования. В данном случае мы имеем дело с постоянным движением частиц пыли и их воздействием на металлический корпус, со временем значительно уменьшая его толщину и увеличивая шероховатость. Поэтому фильтры должны быть разработаны со специальными внутренними покрытиями для защиты металла от износа.
Если частицы пыли крупные, как, например, на мукомольном заводе, необходим циклон, способный улавливать более крупные частицы (более 120 мкм).
Высота и диаметр циклона оказывают большое влияние на его производительность.
Из-за такого большого количества важных факторов не рекомендуется производить расчеты самостоятельно. Всегда обращайтесь за подбором и расчетом к производителю фильтра, чтобы избежать ошибок при эксплуатации установки.
Терминология и основной принцип работы фильтра циклонного типа
Название "циклонный пылеуловитель" происходит от климатического явления, известного как циклон, который представляет собой крупномасштабное завихрение воздушных масс вокруг центра – так называемого "глаза бури". глаз бури (en. глаз бури шторм глаз бури глаз бури).
Аналогичный радиальный вихрь, хотя, конечно, в гораздо меньших масштабах, возникает в рабочей камере циклонного фильтра, название которого также часто сопровождается дополнительными определениями:
- Ротационный – означает вращение, т.е. вращение среды;
- Гравитационный – частицы пыли оседают под действием силы тяжести и попадают в пылесборник;
- Вихревой – поток газа или воздуха завихряется в рабочей зоне устройства;
- Инерционный – дисперсия пыли выбрасывается на внутренние стенки рабочей камеры под действием импульса инерции вращающихся частиц.

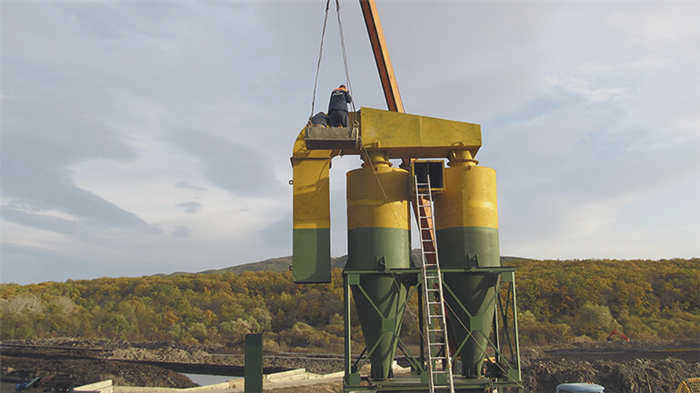

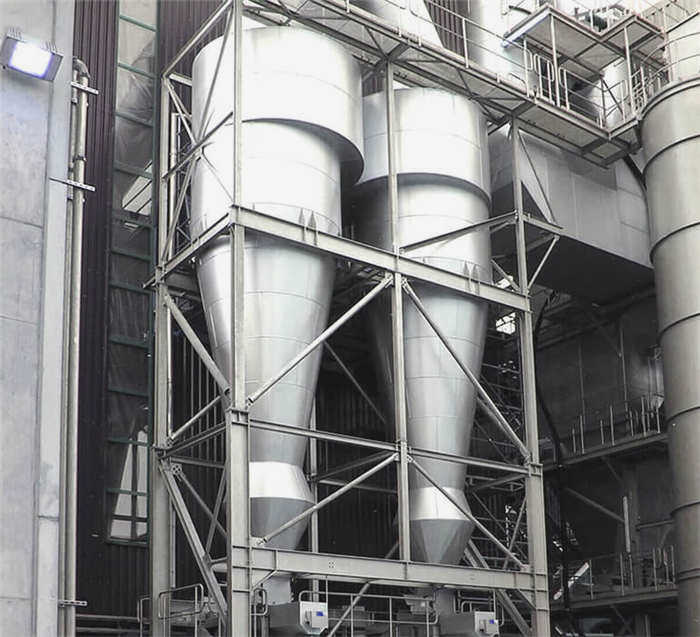

Установка высокоэффективной двухступенчатой системы очистки дыма на основе циклонов и мокрого скруббера. Изготовлено компанией PZGO
Циклоны являются механическими пылеуловителями. Это означает, что оборудование данного класса улавливает загрязняющие вещества на физической, механической основе и, как правило, не способно влиять на химический состав обрабатываемой среды.
Дизайн и конструкция циклонного фильтра

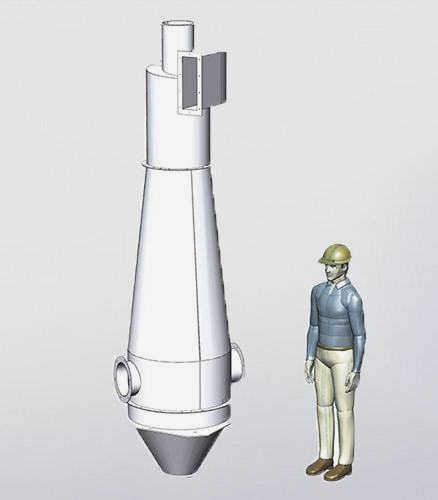

Конструктивно наиболее распространенный, "традиционный" противоточный циклон представляет собой вертикальную цилиндро-конусную колонну – цилиндрическую трубу, дно которой сужается и соединяется с пылесборником.
Промышленные циклоны выпускаются и в других конструкциях: прямоточный (горизонтальный), обратный конус (SCC), рукавный фильтр, рукавный фильтр, мультициклоны (батарейные/групповые версии).
Важной частью конструкции является устройство, на которое наматывается носитель – его можно назвать спиралью. спираль (в вертикальных циклонах), направляющие лопатки (так называемые раструбы лопаток) в прямоточных вариантах, радиальные патрубки или другие средства для закручивания потока.

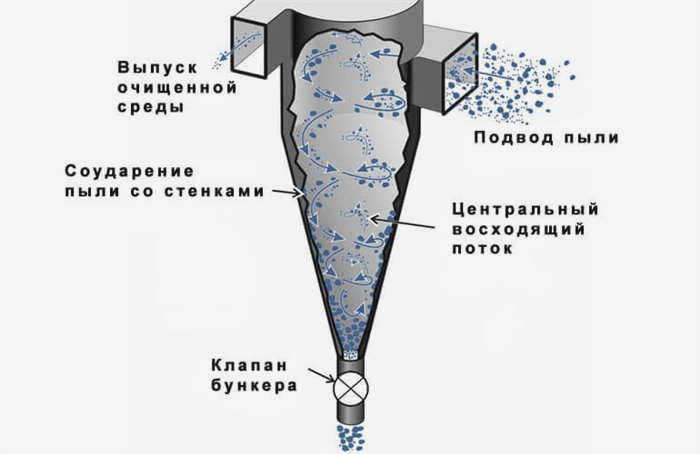

Основной принцип работы противоточного циклонного пылеуловителя
В бытовых пылесосах, для повышения компактности, сопло циклона выполнено в виде прямотока, т.е. поток воздуха не меняет направления при прохождении через сопло.
Независимо от формы, все фильтры циклонного типа, так или иначе, предназначены для выполнения одной задачи – закручивания воздушной среды и обеспечения инерционного переноса частиц пыли (механического) к стенкам рабочей камеры и последующего их сброса в воронку пылеуловителя.
Более подробно принцип работы циклонических воздушных фильтров можно описать следующим образом (этот принцип с небольшими изменениями применим ко всем типам роторно-вихревых пылеуловителей промышленного, строительного и бытового назначения):
- Запыленная среда подается под давлением или всасывается через фильтровентиляционный блок;
- Тангенциальный впуск среды (или прямой впуск через спираль или другое вращающееся устройство) заставляет среду вращаться, вращаясь внутри рабочей камеры;
- Радиальные инерционные силы, действующие на пыль, стружку или другие механические элементы потока, переносят рассеянные частицы к внутренним стенкам рабочей камеры;
- В вертикальных колоннах столкновение частиц со стенками камеры приводит к потере кинетической энергии и их последующему "сползанию" вниз в пылесборник;
- В горизонтальных циклонных фильтрах частицы, удерживаемые на стенках, попадают в специальные щели, через которые они также выводятся из рабочей камеры в пылевой бункер;
- Запыленный воздух или газ выходит через выпускное отверстие и либо выбрасывается в атмосферу, либо рециркулирует обратно в мельницу, либо направляется на следующую более высокую стадию измельчения;
- Пыль периодически удаляется вручную или автоматически из бункера и направляется на регенерацию (возврат в производственный цикл) или утилизацию (уничтожение или переработка).

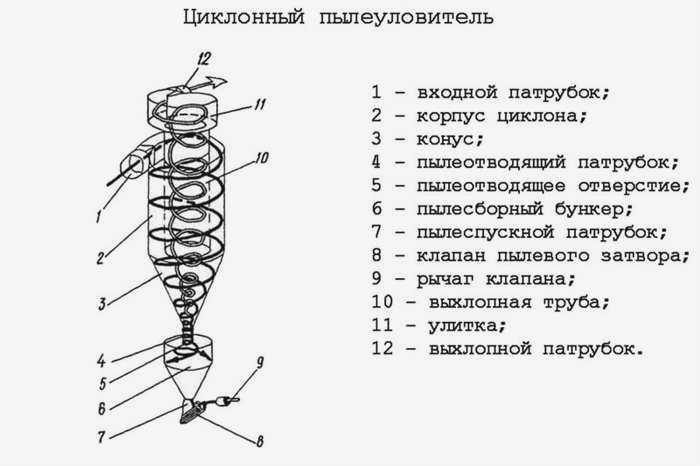

Принцип работы циклонного пылеуловителя
Работа циклона для очистки воздуха основана на применении центробежных сил и инерции. Запыленный воздух прокачивается по каналам вентилятором и поступает во входной патрубок устройства со скоростью до 20 м/с. Патрубок имеет спиральную форму, что придает потоку вращательное движение вдоль стенок корпуса. В сужающейся части скорость запыленного воздуха увеличивается, и частицы грязи под действием инерции падают в нижнюю часть циклона. Очищенный воздух резко меняет направление на 180° и попадает в вертикальную выхлопную трубу, через которую выходит наружу.
В зависимости от расположения пылеуловителя и его интеграции в систему сбора пыли, входные отверстия могут придавать потоку левосторонний или правосторонний поворот. Пыль, в силу своей инерции, продолжает падать на дно и попадает в воронку для сбора, из которой она регулярно удаляется. Для разгрузки используется механически или электрически управляемый затвор или заслонка. Вся конструкция размещается на стальной раме с небольшой платформой, которая обеспечивает устойчивость установки и доступ обслуживающего персонала к разгрузочному устройству.
Циклонные элементы пылеуловителя изготовлены из углеродистой и низколегированной стали. Если в рабочей среде присутствуют агрессивные химические вещества или абразивные частицы, толщина корпуса увеличивается или он изготавливается из легированной стали.
Типы циклонов и их особенности
Наиболее широко в промышленном производстве используются циклоны марок ЦН-15 и ЦН-11. Эти универсальные аппараты предназначены для сухой очистки газовоздушных смесей от твердой и волокнистой пыли. Их нельзя использовать во взрывоопасных средах. В зависимости от производительности вентилятора одновентиляторные модели имеют диаметр корпуса от 200 до 1 200 мм, а в группу входят два, четыре, шесть и восемь циклонов диаметром от 300 до 900 мм. Пылесборник имеет пирамидальную форму, процедура очистки циклона Циклон предназначен для регулярного опорожнения по достижении критического уровня (не более 0,5 диаметра корпуса от верха коллектора). Условное обозначение аппарата состоит из букв и цифр: Ц – циклон, Н – разработан НИИОГАЗ, 15,11 – угол наклона входного патрубка.
Модели ОЭКДМ с наименьшим значением коэффициента гидравлического сопротивления применяются для очистки воздуха от крупных отходов деревообработки в виде стружки, витой стружки, сырых опилок, коры, тяжелой пыли. Мелкая стружка, древесная пыль, опилки эффективно улавливаются циклонами CDO, UC, TS, которые имеют высокую эффективность и низкий уровень сопротивления. Очистка газов от частиц сажи, продуктов сгорания и сажи осуществляется аппаратами SK-CN-34. Эти циклоны часто используются в энергетике (для сжигания топлива), в химической промышленности, при производстве нефтепродуктов методом каталитического крекинга.
Широкое применение циклонов в качестве оборудования для сухой очистки воздуха и газов обеспечило их основные преимущества:
- высокая степень очистки;
- высокая эффективность;
- Разнообразие моделей с возможностью выбора в соответствии с конкретными условиями эксплуатации;
- высокая энергоэффективность
- низкая стоимость циклонные фильтры;
- отсутствие движущихся частей
- обеспечение эффективной работы при различной концентрации пыли;
- работа без необходимости прокладки подводящих трубопроводов.

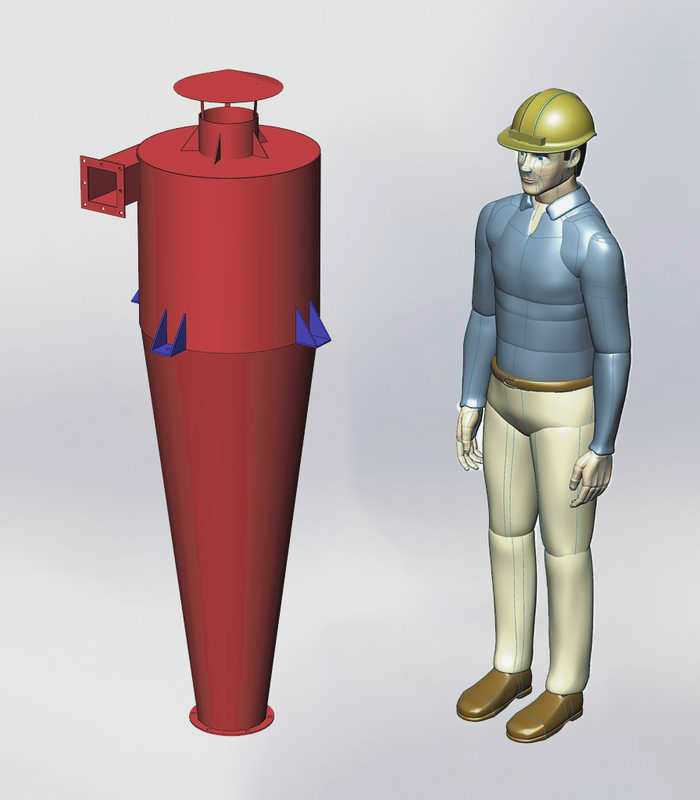

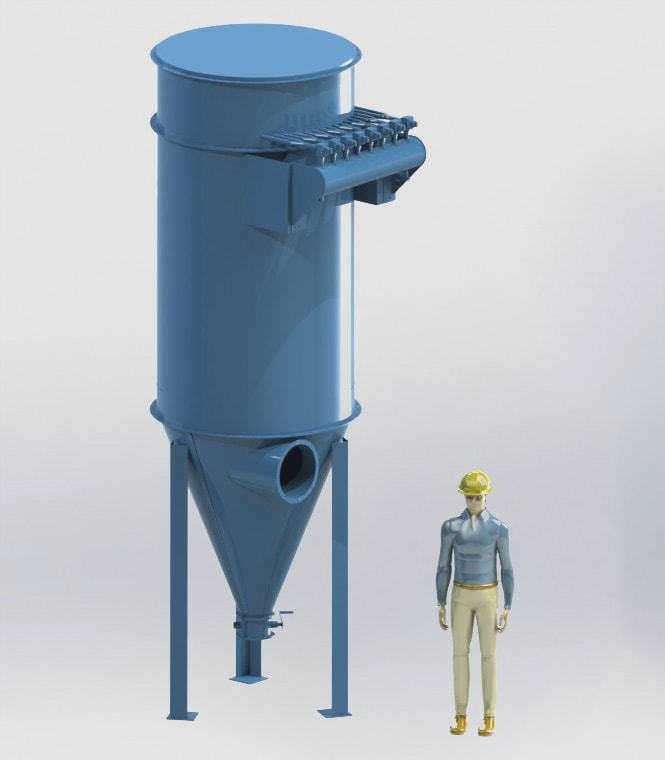

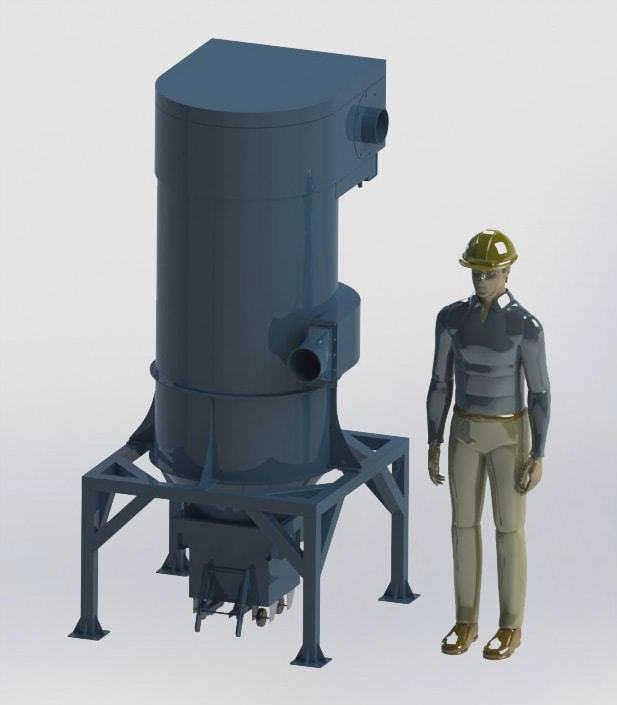

Циклонные фильтры Fakel
Производительность: от 3 000 м3/ч
Цена: по запросу
Дополнительная информация:
Производительность: 2,200-15,000 м3/ч
Цена: по запросу
Подробнее
Производительность: 2000 м3/ч
Цена: по запросу
Подробнее
Производительность: от 7000 м³/ч
Цена: по запросу
Читать далее:
Выбор и расчет циклона
Хороший расчет пылеуловителя необходим для эффективной очистки воздуха. Для этого необходима информация о:
- Состав пыли, как размер частиц, так и их фракция, а также тип пыли;
- Плотность частиц во взвешенном состоянии;
- Размер этих частиц;
- Уровень влажности пыли;
- температуре окружающей среды.
Тип пыли является ключевым фактором при выборе пылеуловителя. Например, в деревообрабатывающей промышленности выделяются частицы пыли разного размера, а для абразивной пыли требуется пылесборник с защитой от износа и специальным покрытием.
Производительность устройства также зависит от размера частиц:
- Частицы диаметром около 20 мкм улавливаются практически полностью;
- Частицы диаметром до 10 мкм обеспечивают эффективность очистки на уровне 95%;
- Частицы размером менее 5 мкм удаляются в среднем на 83%.
Стоит обратить внимание на объем бака, в который собирается пыль, и на потребляемую мощность оборудования. Технические характеристики также важны. Например, производительность конструкции может варьироваться от 800 до 30 730 м3/ч. В некоторых случаях важную роль играют и габариты оборудования. Минимальная высота пылесборника составляет 1210 мм, а его вес – 33 кг.
Еще одним важным критерием является способ очистки пылеуловителей. В случае сухих пылеуловителей подходят вибрационная или импульсная очистка и ручное встряхивание фильтрующих элементов, если они дополнительно встроены в циклонный фильтр.
Учитывая разнообразие конструкций и их технических возможностей, сделать выбор может быть непросто. Свяжитесь с нашими специалистами, и вы получите квалифицированную консультацию и ответы на все интересующие вас вопросы, а также сможете заказать расчет необходимого оборудования и самого пылеуловителя, оптимально подходящего для ваших конкретных условий эксплуатации.
