Циркулярная пила "сделай сам
Циркулярная пила – это специализированное оборудование, которое используется для резки древесины, ламината, некоторых видов стеновых панелей, листовых материалов, таких как фанера, OSB, ДСП. При выполнении ряда строительных, ремонтных и столярных работ наличие стационарной пилы позволяет значительно сократить время и повысить качество результата. Если нет возможности приобрести заводскую модель, можно собрать циркулярную пилу своими руками. Чтобы сделать ее самостоятельно, понадобятся самые распространенные слесарные инструменты и навыки работы с ними. Чем больше материалов и деталей будет в наличии, тем дешевле обойдется проект.

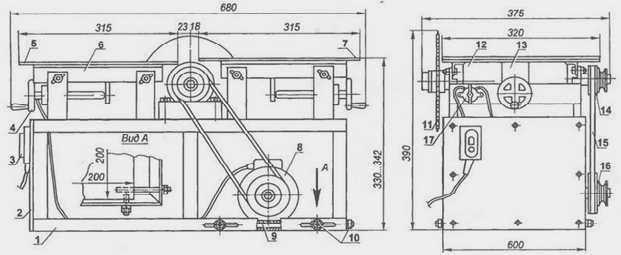

Стационарная циркулярная пила предназначена для выполнения достаточно больших объемов работ. На приведенной ниже схеме показана конструкция обеих продаваемых версий. На ней также показаны основные монтажные размерыс которых рекомендуется начинать самостоятельную сборку. Номера на рисунке обозначают следующие конструктивные элементы самостоятельно собранной машины:
- 1 – рама (станина)
- 2 – боковая панель;
- 3 – пусковое устройство;
- 4 – механизм регулировки высоты стола; 13 – его упоры;
- 5, 6 и 7 – две половины пильного стола с основанием;
- 8 – электродвигатель;
- 9 – площадка для крепления двигателя;
- 10 – дюбели (М10);
- 11 – пила;
- 12 – вал;
- 14 и 16 – ведомый и ведущий шкивы соответственно;
- 15 – ремень;
- 17 – выключатель.
Примечание: Для повышения личной безопасности при эксплуатации самодельного станка его вращающиеся части под столом должны быть закрыты. Когда станок не используется, на диск должен быть установлен защитный кожух.
Выбор материалов и деталей
При создании бытовой циркулярной пилы важно найти оптимальный баланс между функциональностью пилы, безопасностью работы и стоимостью производства. Для этого выбирайте материалы и детали с подходящими свойствами. Чтобы максимально снизить затраты, используйте старые и неиспользуемые станки, имеющиеся в наличии.
Материалы для станины и стола

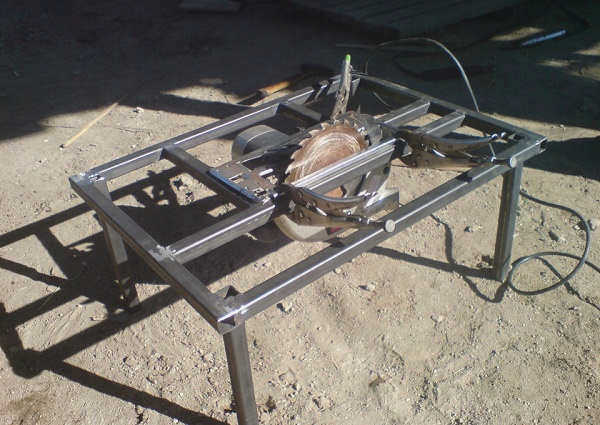

Для изготовления основания (рамы) можно использовать швеллеры или металлические уголки (подходящие размеры от 25×25 мм до 50×50 мм). Если у вас нет этих материалов на складе, наиболее экономичный вариант – купить их у торговца металлоломом. Для изготовления ножек станка можно использовать водопроводные трубы или металлические профили.
Совет! Элементы рамы должны быть сварены электросваркой, так как болтовые соединения подвержены вибрации.
При сборке рамы необходимо также приварить распорки по углам для обеспечения жесткости. Чтобы облегчить перемещение машины, ее можно оснастить прочными колесами (с металлическим ободом), снабженными фиксаторами. Обратите внимание, что чем прочнее машина, тем устойчивее она должна быть, чтобы избежать травм.
Подставка из металлической трубы
Основные требования к столу циркулярной пилы: устойчивость к механическим воздействиям (вибрации, ударам), способность выдерживать предметы весом более 50 кг без изгиба и гладкость поверхности.. Этими свойствами обладают листы из следующих материалов:
- сталь;
- дюралюминий;
- силумин;
- текстолит;
- влагостойкая фанера;
- органическое стекло.
При использовании влагостойкая фанераДСП или OSB не рекомендуется из-за устойчивости этих материалов к вибрации. ДСП или OSB не рекомендуется из-за их устойчивости к вибрации.
Как сделать собственную пилу?
Электрическую циркулярную пилу для дерева можно сделать своими руками из разнообразного оборудования. Есть одно важное условие: вы должны иметь навыки работы с металлом.
От стамески до шурупов
Изготовить самодельную стационарную циркулярную пилу в домашних условиях несложно. Прежде всего, нужно определиться с конструкцией, нарисовать схему и сделать чертеж. Разница между стационарной циркулярной и настольной пилой заключается в высоте основания. Перед сборкой инструмента следует подумать о создании "стола". Обычно его делают из дерева (толщина доски – 3 см) и покрывают жестью или алюминиевым листом. Также может подойти стальной лист толщиной до 6 мм. Поперечины изготавливаются из углового железа (до 80 мм).
Рабочий диск обычно выступает за пределы стола на 35%, т.е. для бруса толщиной 120 мм диаметр диска должен составлять 370 мм соответственно. Мощность силового агрегата должна составлять 1000 Вт (возможно, больше). Если заготовки более массивные, бытовая циркулярная пила может их не "выдержать". Опора изготовлена из углового железа '8' – достаточно прочной и долговечной конструкции, способной выдерживать довольно значительные нагрузки. Опора выступает за границы стола на 4-5 см. С обеих сторон обрабатывается по одной полке, остаток в этом случае должен быть равен длине стола.

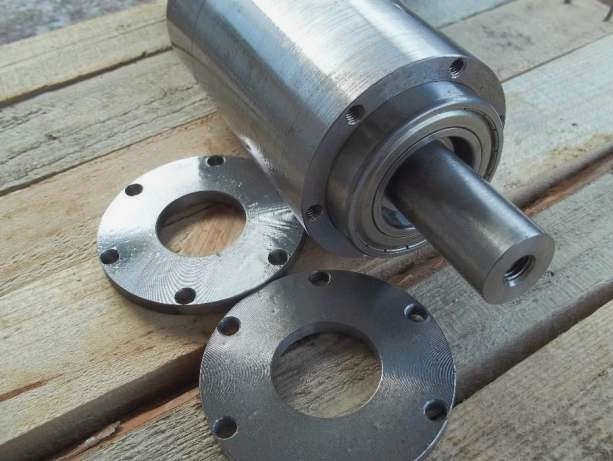

Очень важным элементом является вал – лучше всего приобрести его в готовом виде. Если у вас есть навыки работы на токарном станке, то выточить такую деталь не составит особого труда. Необходимо будет приобрести подшипники с защитой. Лучше использовать шкив с клиновым ремнем. В качестве двигателя можно использовать силовой агрегат от холодильника или стиральной машины. В качестве конденсаторов обычно используются бумажно-масляные конденсаторы.
После того как устройство собрано из подручных средств, его следует испытать без нагрузки. Все компоненты должны быть "подогнаны" друг к другу, чтобы работать как единое целое. В процессе тестирования могут возникнуть определенные неисправности, которые необходимо устранить. В случае с бытовой циркулярной пилой идеальным решением может стать двигатель от стиральной машины.
Бытовые инструменты
Циркулярную пилу сделать не так уж сложно, проблемы могут возникнуть при сборке компонентов. Важно подобрать правильные компоненты, чтобы она работала идеально. Вал должен иметь самоустанавливающиеся подшипники, если станок будет использоваться ежедневно. Сами подшипники желательно выбирать с двумя рядами шариков, которые будут регулироваться с помощью контргайки.
Рабочая поверхность всегда должна быть размечена "сеткой". Без этой системы координат точная обработка древесины весьма затруднительна. Не стоит пренебрегать защитным кожухом – он надежно защищает станок от механических повреждений во время работы. При работе с разными материалами циркулярная пила работает в разных режимах, поэтому желательно иметь устройство, контролирующее такой процесс. На валу следует сделать несколько пазов, чтобы можно было переставлять шкивы, изменяя тем самым скорость.
Параллельный упор – необходимый компонент для работы с большими заготовками. Он может быть изготовлен из фанеры, картона или ДСП. Размер упора обычно не превышает 25 мм. Упор крепится с помощью саморезов или болтов.
Когда необходимо распилить деревянный брус или сделать несколько пропилов с разных сторон, необходим П-образный упор. Его основой является доска толщиной 30 мм. Боковые стороны толщиной 12 мм прикручиваются к основанию. Таким образом, упор крепится к дереву, размер которого соответствует размеру режущего диска от места реза. Он прижимается к дереву с обеих сторон с помощью зажимов. Если древесина слишком твердая, ее перемещают и делают еще один пропил.
Также необходим ограничитель кромки. Его изготовление требует много времени и навыков хорошего мастера. Перед началом работы необходимо составить план. Этот упор изготавливается из фанеры (20 мм), из этого же материала изготавливается и упор. Этапы изготовления:
