Подробнее о назначении и перечисленных функциях цоколя лампочки E (XX) вы можете узнать в этом материале. Вы также узнаете о других типах и видах этого замечательного осветительного прибора.
"Какую лампочку выбрать, большую или маленькую? – Вспомните ручки Е27 и Е14.
Наверное, никому не нужно объяснять, что такое цоколь. Ведь приходя в магазин, чтобы купить лампу, многие слышат вопрос продавца: "Какой цоколь вам нужен?". В результате все понимают, что цоколь – это та часть лампы, которая обеспечивает ее электричеством и фиксирует лампу в патроне.
Но все не так просто, как кажется. Хорошо, если вы пришли в магазин со старой лампочкой, показали ее продавцу и попросили продать вам такую же. Но что, если у вас нет старой лампочки? И вы ничего не знаете о типах цоколей ламп? Вот об этом мы и поговорим.
Цоколь E14.
Тоже очень распространенный и довольно простой. Единственное отличие от E27 – диаметр. Так, у него диаметр 14 мм, в то время как у E27 – 27 мм. Все логично и никакого подвоха.
Вот так выглядит основание:

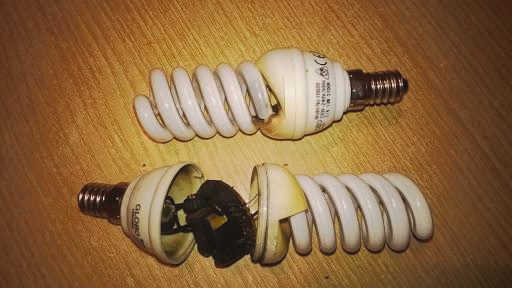

Если вы до сих пор не можете вспомнить тип лампочки, а купить ее все равно нужно, можно поступить следующим образом: измерьте линейкой диаметр цоколя в вашей люстре. Если он составляет 27 мм – соответственно, покупайте лампу с цоколем E27. Если 14 мм – покупайте лампу с цоколем Е14.

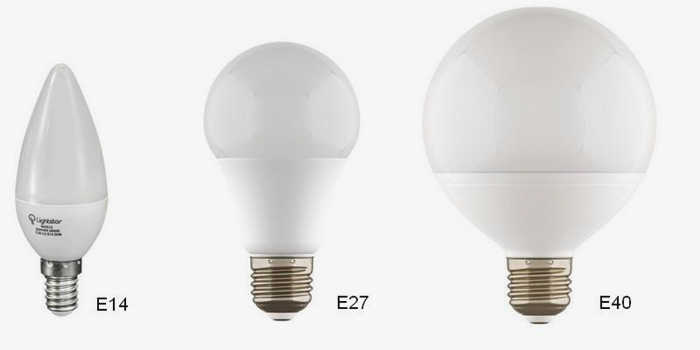

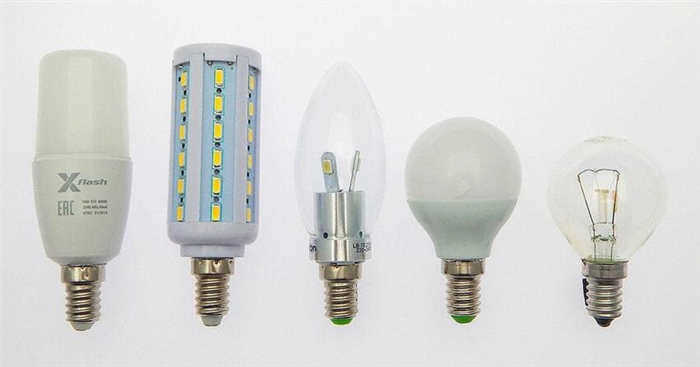

Наконец, сравнительное фото:
Не думайте, что размер лампы зависит от типа цоколя. Лампа накаливания с маленьким цоколем (E14), как правило, может быть больше, чем лампа накаливания с цоколем E27.
Канал The Electrician Himself, 2018 Если вы нашли эту информацию полезной, пожалуйста, поставьте лайк и подпишитесь на канал! Скоро будет больше информации!
Вам понравилась статья? Подписывайтесь на канал, чтобы быть в курсе самых интересных материалов
Как маркировать основания
Базы маркируются комбинацией буквенно-цифровых символов. Он может состоять из двух или трех частей. Она начинается с заглавной буквы, дополняется цифрой и, при необходимости, дополняется строчными буквами.
Основная буква
Используется заглавная буква латинского алфавита. Она указывает на тип контактной группы или на то, как она расположена на лампе. Основная буква может указывать на область применения, тип соединения.
Типы обозначений цоколей:
- E – Стандартный резьбовой цоколь Эдисона, используется в бытовых светильниках;
- G – Конструкция со штырьками в качестве контактов;

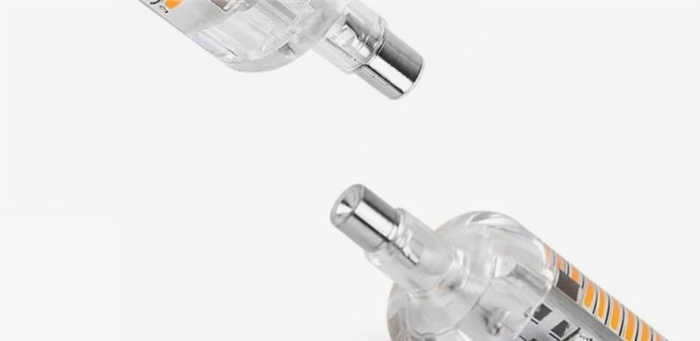

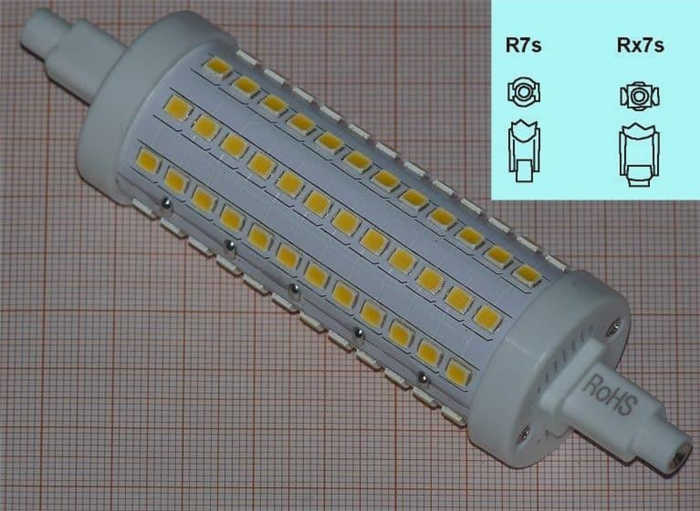

- R – С утопленным контактом на конце;

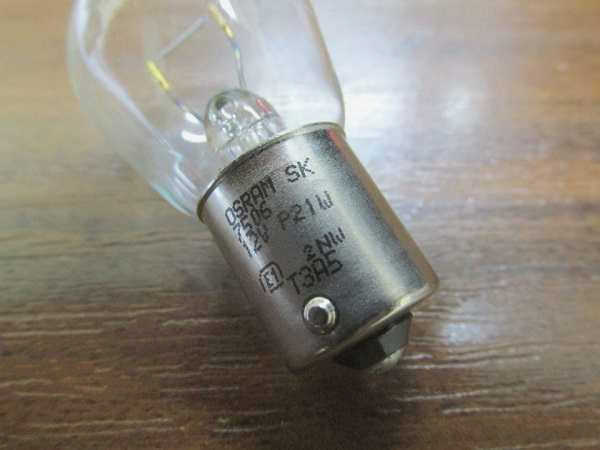

- B – Исполнение со штифтами;

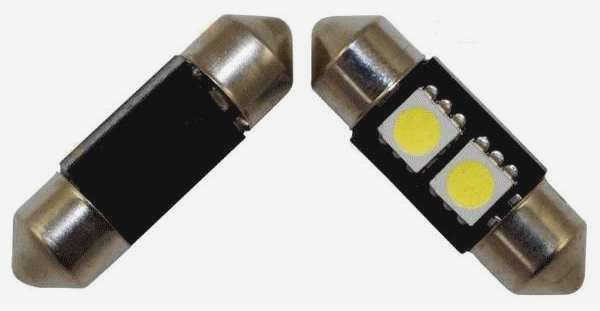

- S – конструкция с подголовником;
- P – с фланцем;
- T – тип телефона;
- H – для ксенона;
- W – проводной (без заусенцев).
Номер
Второй обязательной частью маркировки являются цифровые обозначения, которые указывают на размер изделия. Разные лампочки имеют разные размеры, цифра может соответствовать диаметру или расстоянию. Обычно измеряется в миллиметрах.
Маленькие буквы
Используются не во всех конструкциях и предоставляют контактную информацию. Также обозначается строчными латинскими буквами.
- s – обозначает один контакт;
- d – обозначает устройства с двумя контактами;
- t – для устройств с тремя контактами;
- q – клеммы с четырьмя контактами;
- p – пятиконтактные.
Размеры цоколей: применение + фотографии
Маркировка дает информацию только о типе лампочки, но полную информацию можно получить, только рассмотрев различные варианты цоколей. Почти в каждой конструкции есть несколько дополнительных размеров, которые определяют область применения.
Резьбовой (E)
Модели с резьбовым цоколем также называют цоколями Эдисона – в честь изобретателя. Это самый распространенный вариант цоколя, он используется повсеместно, и диапазон ламп широк: от обычных ламп накаливания до современных светодиодных ламп.

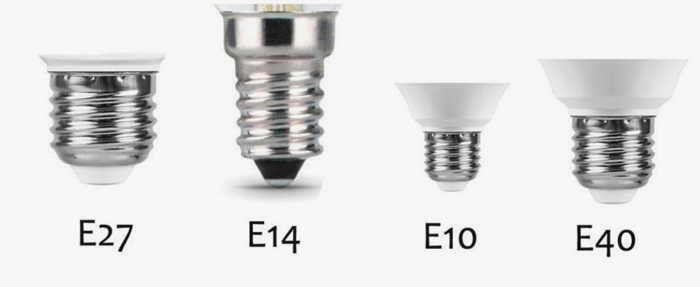

Размеры резьбовых лампочек делятся на 4 категории:
- E10 – наименьший вариант, используется в компактных светильниках, бытовой технике;
- Е14 – популярный бытовой вариант в подвесных, настенных, настольных светильниках;
- Е27 – самый популярный вариант, также используется в светильниках средней мощности
- Е40 – устанавливается в мощных лампах, особенно в уличных фонарях.
Читайте также
В чем различия между цоколями
Байонетные (G)
Контактное соединение в этих устройствах представляет собой уже не резьбу, а штыри. Простая конструкция обеспечивает надежное электрическое питание, цоколь используется в галогенных, люминесцентных и светодиодных источниках света.

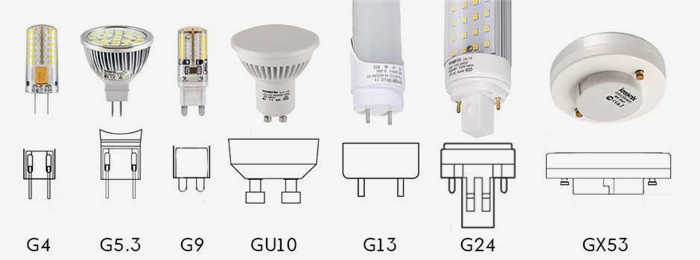

Часто используемые размеры штырьков:
- G4 – устанавливается в миниатюрные галогенные и светодиодные лампы, которые используются в освещении мебели и витрин;
- G5.3 – устанавливается в галогенные и светодиодные точечные лампы;
- GU10 – отличаются от G наличием вращающихся соединений для повышения прочности;
- G13 – один из самых популярных цоколей ламп, используется в трубчатых лампах;
- G23 – используется в подвесных и настольных лампах.
Основные характеристики цоколя E27
Цоколь E27 очень распространен и имеет множество преимуществ. Однако узнать его можно прежде всего по характерному внешнему виду и размерам.
Дизайн
Стеклянная или пластиковая колба может быть практически любой формы, но сам цоколь представляет собой стандартный цилиндр с резьбой. Именно с помощью этой резьбы он вкручивается в патрон лампы.
Соединительная часть патрона изготовлена из металла или керамики и имеет контакты, которые передают электричество на лампочку. На цоколе находятся электроды, которые принимают электричество и передают его нити или пластине. Дополнительным элементом конструкции является дымоходная вставка, функция которой заключается в откачивании воздуха.
Размеры
По самой лампочке практически невозможно узнать размер соединения. Существуют модели с маленькой луковицей длиной 70 и диаметром 45 мм, а также более крупные варианты с длиной 180 и 80 мм соответственно. Вы также можете найти узкие длинные колбы или короткие широкие.

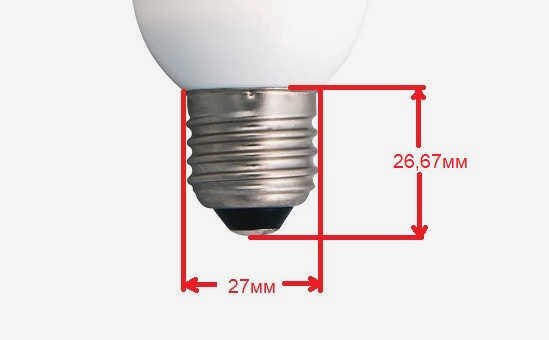

Само основание имеет стандартные размеры, указанные в его названии. Его диаметр составляет 27 мм, а высота – 26,67 мм.
Обозначение
На этикетке изделия буква указывает на то, что изделие является изобретением Эдисона, а цифра – на размер (диаметр). Цифра указывает на размер (диаметр) резьбы. Также указывается мощность в Вт, напряжение в В и световой поток в лм. Вы также можете увидеть обозначение производителя лампочки с эмблемой или названием.
Читайте также
Маркировка светодиодных лампочек
Особенности цоколя E14 и E27
Прежде чем рассматривать различия между цоколями E14 и E27, давайте рассмотрим их общие черты:
- В розетках этого типа электричество поступает из сети через гнездо, которое имеет один пружинный контакт в нижней части и резьбовую втулку. Когда лампочка вкручивается в цоколь, она плотно сидит в нем, а контакт на конце прижимается к пластине в цоколе. Другим контактом является втулка цоколя и сам цоколь.
- Для завинчивания и фиксации ламп в цоколе цоколь E(XX) оснащен резьбовой частью. Независимо от обозначения изделия, шаг резьбы всегда одинаков.
- Резьбовые цоколи изготавливаются из коррозионностойких металлов, что необходимо для долговременного надежного электрического контакта. Выкручивание лампочки и обнаружение ржавчины на этом компоненте означает, что вы имеете дело с дешевой подделкой.
- Резьбовая часть цоколя должна быть не только устойчивой к коррозии, но и достаточно прочной. Если эта деталь легко сминается или деформируется, это плохая и опасная лампочка.
- С другой стороны, центральный контакт на цоколе не обязательно должен быть твердым. Во многих источниках света это просто капля припоя, которую можно расплавить обычным паяльником.
2.8к. 24.06.2022
Размер рассматриваемых цоколей косвенно зависит от двух вещей. Во-первых, чем мощнее источник света, тем массивнее крепление для него. Во-вторых, в небольших светильниках и для местного освещения (в холодильниках, духовках) обычно используются лампочки с маленькими цоколями – из соображений компактности и дизайна.
Какие цоколи ламп используют E14 и E27?
Эти два стандартных цоколя используются в лампах, применяемых для общего и точечного освещения. Более распространенный формат – E27. Основная причина заключается в том, что он способен "терпеть" тепловой нагрев, возникающий при протекании больших токов по проводникам. Именно поэтому лампы накаливания и галогенные лампы мощностью более 60 Вт поставляются с этим цоколем.
Маленькие цоколи-миньоны используются в небольших лампочках, которые применяются в настенных светильниках, бра и декоративном освещении. Компактность этого формата позволяет использовать такие лампочки в точечных светильниках под лампочки-грибы. В холодильниках, духовках и сушилках такой размер практически незаменим, так как места в этих приборах мало, а свет не является их основной функцией. Это означает, что мощные лампы с большими цоколями не требуются.

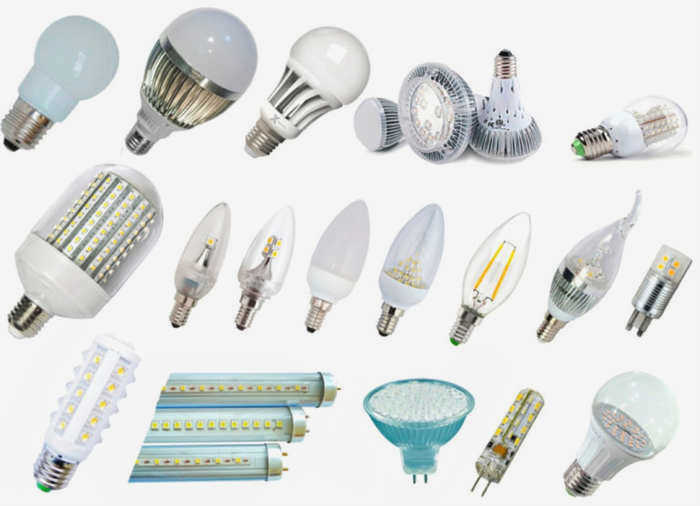

Все светодиодные изделия с резьбовым цоколем являются маломощными, что обусловлено природой технологии. Однако светодиодные лампы продаются не только с маленьким, но и с большим цоколем. Почему так происходит? Из-за взаимозаменяемости. Например, если вы решите сменить освещение в доме с ламп накаливания на светодиодные, вы всегда сможете приобрести маломощные светодиодные лампы для обычного цоколя. Если бы такого предложения не было на рынке, в таких случаях пришлось бы заменить всю арматуру и розетки в доме.
Общее описание
Для бытового использования доступны три различных розетки
- E14 – также известна как "миньон", что в переводе с французского означает "маленькая". Ограничение мощности в 60 Вт сужает сферу ее применения;
- E27 – ограничена мощностью 250 Вт, этот размер широко используется в быту;
- E40 – этот тип используется для уличного и промышленного освещения из-за своих больших размеров.
Давайте рассмотрим E27, что это за тип розетки и в чем его преимущества и недостатки. Поскольку она чаще всего встречается в быту, ее называют стандартной. Обозначение можно разделить следующим образом:
- буква – первая заглавная буква в имени изобретателя: Томас Алва Эдисон (в Америке контакт обозначается ES от Edison and Soffit);
- число – размер поперечного сечения штока E27: внешний диаметр резьбы составляет 27 мм (по стандартам США – 26 мм).
Максимальное напряжение сети для светильников с цоколем E27 составляет 250 В. Мощность может составлять от 350 Вт для ламп накаливания до 1000 Вт для светодиодных ламп. Данный тип розетки используется для освещения, основного освещения в квартире (доме) и даже для наружного освещения.

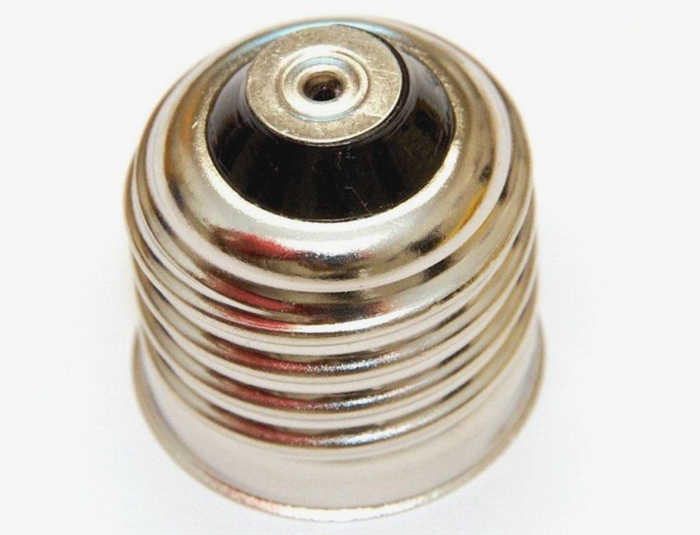

Особенности конструкции
Цоколь лампы E27 имеет цилиндрическую форму, сужающуюся к низу. В нижней части имеется диэлектрическая вставка. Цоколь изготовлен из твердого металла с высоким содержанием алюминия. Стандартные размеры патрона лампы:
- Высота – 25-27 мм;
- Наружный диаметр – 27 мм.
В цоколе лампы закреплены два электрода. Цоколь также имеет два контакта – боковой и центральный. Многие ошибочно полагают, что не имеет значения, где на цоколе Е27 находится фаза и куда следует подключать ноль. На самом деле это не так, и всегда следует придерживаться следующего эмпирического правила:

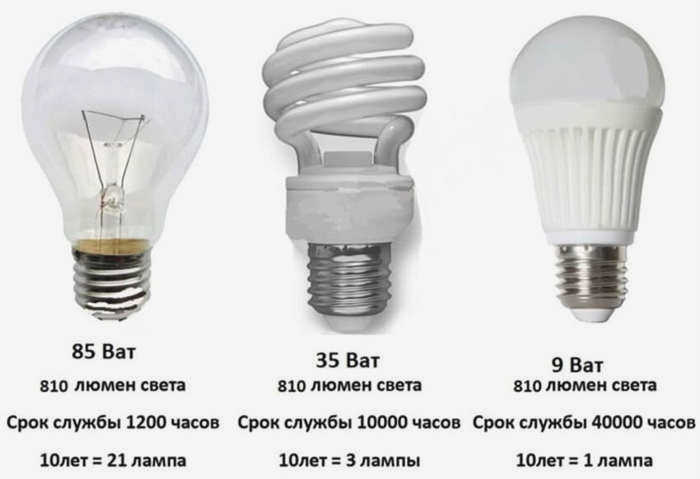

Какие типы ламп подходят для цоколя E27?
Первоначально свет давали только лампы накаливания. Новые лампы накаливания выпускались под самый популярный цоколь Е27, поэтому они пользовались большим спросом. Сегодня ассортимент включает галогенные, энергосберегающие и светодиодные модели. Давайте рассмотрим, как они располагаются, а также их преимущества и недостатки.

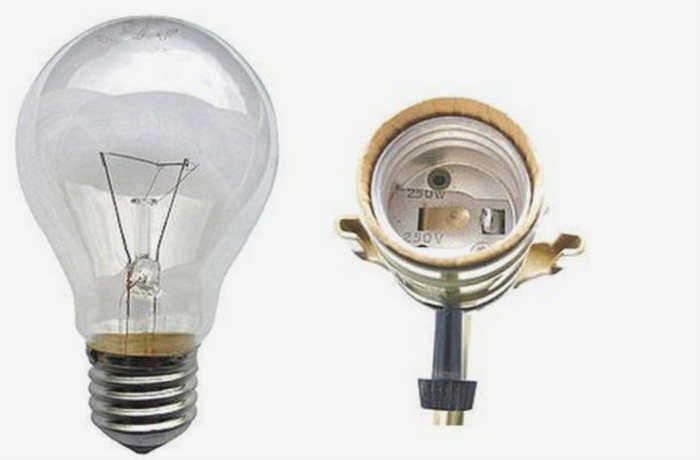

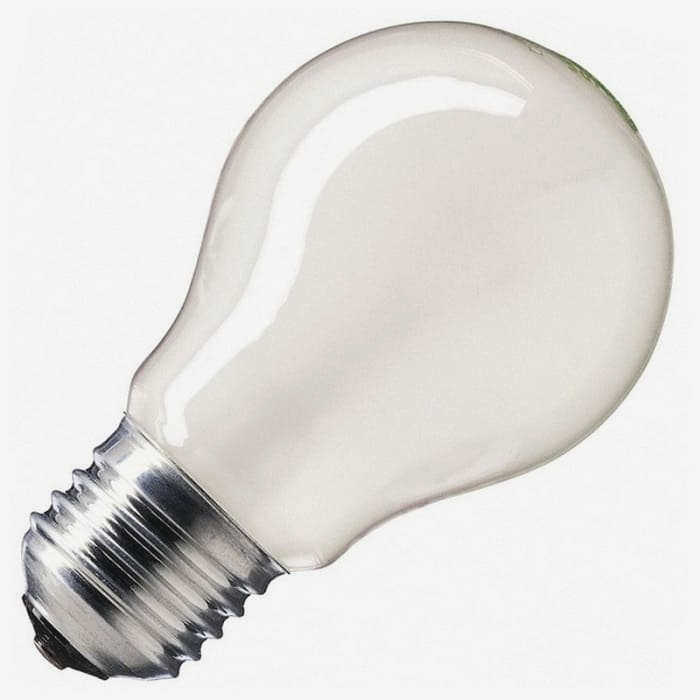

Лампа накаливания
Это классический тип лампы и прототип современных аналогов со стеклянной колбой. Внутри нее создается вакуум. Источником света является вольфрамовая или угольная нить.
Технические характеристики ламп накаливания приведены в таблице ниже:
| Параметр | Пределы |
| Потребляемая мощность | 15-300W |
| Рабочее напряжение | Обычно 220-230В |
| Световой поток | Приблизительно 10 Лм/Вт |
| Долговечность | Приблизительно 1000 часов |
Лампы доступны в следующих видах стекла:
- прозрачное;
- матовое;
- зеркальные (с тонким слоем серебряного покрытия);
- окрашенные маломощным светом до 25 Вт (внутри или снаружи стекло покрыто неорганическими пигментами);
- различных форм (груша, гриб, сфера, свеча, декоративные формы).
Основными преимуществами продукции считаются
- широкий выбор цветов и форм колб;
- стабильная работа при перепадах напряжения;
- низкая стоимость;
Недостатков больше – например:
- нить накала может нагреваться до +3000 градусов Цельсия, что приводит к расплавлению пластиковых розеток с плафонами;
- образование паров внутри колбы, которые затемняют стекло, снижая его светопропускание
- высокое энергопотребление;
- хрупкость стекла;
- короткий срок службы по сравнению с аналогичными изделиями.
