Цветовая маркировка кабелей.
Маркировка кабеля – это его цветовое кодирование. Требования ГОСТ и ПУЭ к маркировке указывают, где расположены фаза, нейтраль и заземляющий проводник.
Цветовая маркировка кабелей повышает уровень безопасности и используется для удобства регулярного обслуживания и профилактики электропроводки.
Что такое маркировка и почему ее следует использовать?
Использование определенных цветов в электропроводке не является случайным выбором. Цветовая маркировка электропроводки необходима для безопасной эксплуатации во избежание короткого замыкания и поражения электрическим током. В прошлом цвет проводки был черным или белым, что было очень неудобно для электриков.
Раньше при прокладке проводки необходимо было запитать провода, а затем использовать измерительный прибор для определения нуля и фазы. Использование цветовой кодировки позволило избежать всех этих хлопот, поскольку все очень прозрачно.
Цветовая маркировка почти всегда наносится по всей длине кабеля. Это помогает определить принадлежность каждого провода к определенной группе, что облегчает их соединение. Существует три типа электрических проводов: фаза, нейтраль и заземление.
Электробезопасность
Подвергать людей воздействию переменного тока напряжением 220 или 380 В опасно. Неосторожное прикосновение к оголенным проводам или металлическим частям электрооборудования, которые могут находиться под напряжением, может привести к серьезным ожогам или смертельным травмам. По этой причине BRE дает ответы на вопросы: как цвет фазы и нейтрали, L и N проводников в электроустановке может четко определить систему безопасности, используемую в этой установке.
Цвет фазы

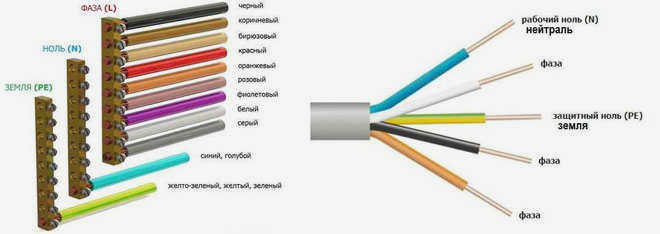

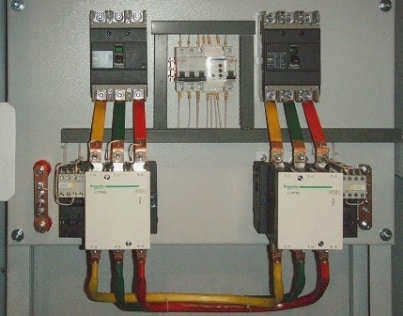

Если электроустановка выполнена с использованием жестких металлических шин, то шины должны быть окрашены несмываемой краской следующих цветов:
- желтый – фаза A (L1);
- зеленый – фаза B (L2);
- красный – фаза C (L3);
- синий – нейтральная шина;
- Продольные или диагональные полосы желтого и зеленого цвета – шина заземления.
Читайте также: Как проложить силовой кабель в земле?
Расцветка фаз должна соблюдаться по всему устройству, но не обязательно по всей площади шин. Допускается маркировка фаз только в местах подключения. Цвет может быть воспроизведен на окрашенной поверхности с помощью символов "ЛЗК" для соответствующих цветов.
Если шинопроводы недоступны для осмотра или эксплуатации под напряжением, допустимо их не окрашивать.
Цвет фазных проводников, подключенных к жестким шинам, может быть несовместим из-за различий в принятых системах маркировки гибких и жестких фиксированных шин.
Цвет нейтрального проводника
Цвет нейтрального проводника определяется в соответствии с ГОСТпоэтому при осмотре электроустановки не нужно задаваться вопросом, является ли синий провод фазным или нейтральным, поскольку синий цвет и его различные оттенки (синий) – это синий цвет, используемый для обозначения нейтральной точки ( рабочая земля ).
Другие цвета не допускаются для нейтральных проводников.
Единственное разрешенное использование синего цвета и синей изоляции – для обозначения отрицательного полюса или центральной точки в цепях постоянного тока. Эти цвета не могут использоваться в других местах.
Определение правильного обозначения
Провода легче идентифицировать с помощью цветов, но полагаться только на них может быть опасно, поскольку нельзя исключить возможность неправильного подключения. Перед началом работ убедитесь, что провода правильно идентифицированы с помощью измерительного прибора: мультиметра или указательной отвертки.
Светодиод на отвертке загорится при касании фазы. Если это двухжильный провод, то на втором проводе будет ноль. Если это трехжильный провод, необходимо проверить кабель тестером или мультиметром.
Читайте также: Как проверить кабель
Чтобы определить ноль и землю, прикоснитесь одним штырем к фазе, а другим – к проводу, который считается нейтральным. Если на экране тестера отображается 220 вольт или текущее напряжение, которое на самом деле может быть меньше, то это ноль. Если значение значительно меньше, испытание следует продолжить.
Снова прикоснитесь одним стержнем к фазе, а другим к предполагаемой земле. Если показания ниже, чем при первом измерении, то это действительно заземление. Если оно выше, то провода подключены неправильно и это ноль. В этом случае найдите точное место повреждения проводки или двигайтесь дальше, запомнив точку, но первый вариант явно лучше.
Цветовая кодировка в бытовых электрических сетях
До появления разноцветных проводников их изоляция была черной или белой, что сильно затрудняло электромонтажные работы, особенно если нужно было переподключить существующие цепи. Проблема постоянного поиска ответа на вопрос "где фаза, а где нулевой провод?" была весьма проблематичной.

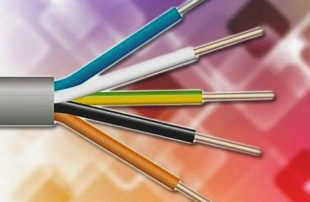

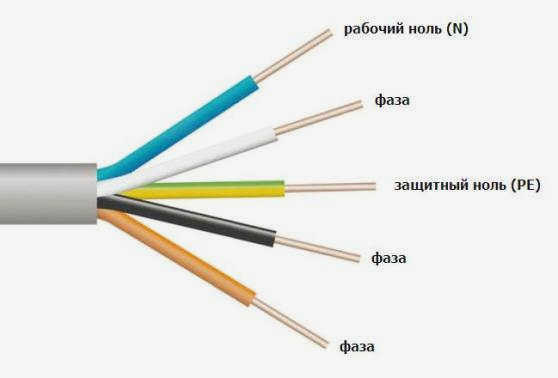

Согласно ГОСТу, каждый провод в электрооборудовании и установках до 1 кВ должен иметь определенный цвет. Ниже приведен список основных цветов, используемых для идентификации различных типов проводников:

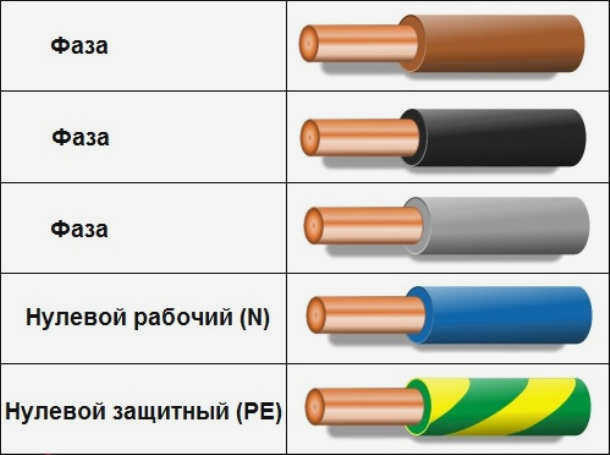

- Нейтраль или нейтральный (N) – нейтральный рабочий проводник имеет голубой или синий цвет. В распределительном устройстве нейтральный провод крепится к специальной шине с помощью зажима или винта с гайкой, приваренного к корпусу коробки (старая конструкция),
- защитный проводник (PE), "провод заземления", заземляющий проводник – цвет Этот провод всегда желто-зеленого цвета с продольными или поперечными полосами на изоляции провода,
- комбинированный нейтральный проводник (нейтраль + земля, PEN) – маркируется зелено-желтым цветом с синей маркировкой на концах или наоборот,
- фазный (L) – один из указанных цветов. Наиболее распространенные цвета фазных проводов – красный, белый, черный или коричневый. Фаза в распределительном устройстве всегда доходит до "предохранителя" или плавкой вставки.
Цветовая маркировка рабочего проводника однофазной цепи, образованной из трехфазной цепи, всегда должна соответствовать цвету исходного проводника "родительской" цепи.
Стандарты цветовой маркировки электрических кабелей разработаны таким образом, что цвета изоляции кабелей никогда не имеют даже небольшого сходства с цветами нейтральных проводников. В случае немаркированных кабелей на концах кабеля в местах соединения делается соответствующая маркировка с помощью цветной ленты, перемычек или термоусадки.
Поиск фазного и нулевого провода.
Работа профессионального электрика всегда очень опасна, особенно когда речь идет о замене или ремонте электропроводки, сделанной другими и обнаруженной вручную, какой цвет провода отвечает за фазу. Иногда профессионал сталкивается с ситуацией, когда проводка в квартире или на распределительном щите выполнена одноцветными проводами или без подбора цвета. Чтобы избежать риска поражения электрическим током, монтажник должен использовать свои знания и подходящие инструменты.
Чтобы определить вручную, какой провод является фазным, а какой – нейтральным или заземляющий провод, электрик может использовать несколько проверенных и надежных методов:
- Используйте ручной индикатор или "тестер". Для этого отключите электропитание, зачистите пару отсоединенных проводов, сняв 1-2 см изоляции, зачистите провода и снова подключите ток к цепи. Осторожно возьмите индикаторную отвертку и, не касаясь ее рабочей части, дотроньтесь до каждого провода, нажимая на металлическую часть (см. рисунок) у основания ручки прибора. Если загорится лампа "щуп", это означает, что данный провод является фазным, а другой – нулевым,

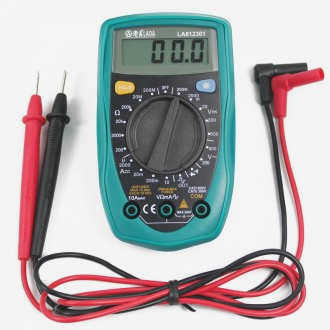

- Если проводка в квартире не парная, а трехжильная, то помимо фазного и нулевого провода необходимо найти "землю", что невозможно сделать только с помощью ручного инструмента. После того как фазный провод найден с помощью "щупа", следует воспользоваться мультиметром. Установите прибор в режим измерения 220 В, включите его и, взяв в руки оба щупа, прикоснитесь одним из них к фазному проводу, а другим – к первому из остальных. Запомнив значение, показанное прибором, прикоснитесь вторым проводом к "Х" и сохраните результат. Одновременное прикосновение щупами мультиметра к паре фаза-ноль даст стандартное напряжение бытовой сети, т.е. 220 вольт, а значение пары фаза-земля будет меньше.
