Следующие цвета проводников кабеля являются стандартными при монтаже трехфазной цепи 380 В:
Цветовая маркировка кабеля по ГОСТ
В настоящее время монтаж электропроводки немыслим без использования проводов с цветной изоляцией. Цветовая маркировка – это не дань моде и не маркетинговая уловка производителей, которые, как могут подумать некоторые, хотят красочно представить свою продукцию.
На самом деле, это необходимость. Во-первых, цветовая кодировка позволяет определить назначение каждого провода в группе, что облегчает их подключение. Во-вторых, она значительно снижает вероятность ошибок при прокладке кабелей и, как следствие, короткого замыкания во время тестовых испытаний или поражения электрическим током во время технического обслуживания и ремонта сети.
Указанные цвета выбраны не случайно. Разнообразие цветов было сведено к единому стандарту – PUE. В них говорится, что проводники кабелей должны быть идентифицированы цветом или буквенно-цифровой маркировкой.
Данная публикация посвящена цветовой маркировке проводников. С принятием единого стандарта на цветовую идентификацию электрических проводников задача коммутации проводников значительно упростилась. Каждый провод, имеющий определенное назначение, маркируется уникальным цветом: коричневым, серым, желтым, зеленым, синим и т.д.
Цветовая маркировка обычно осуществляется по всей длине кабеля. Идентификация на концах кабеля и в местах соединений также возможна благодаря использованию цветных термоусадочных трубок (термоусадочных муфт) или цветной ленты.

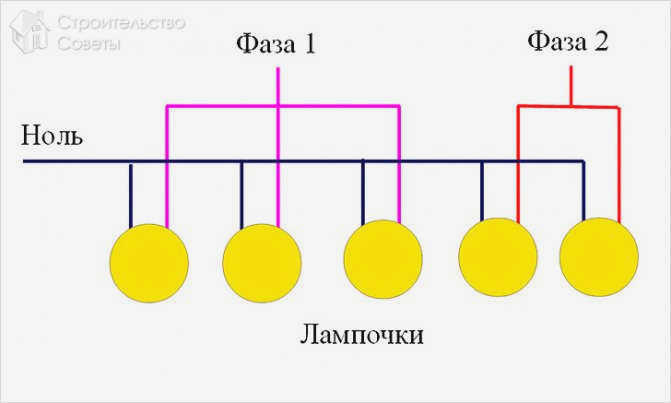

Давайте посмотрим, как Цветовое кодирование проводов Для трехфазных, однофазных кабелей и кабелей постоянного тока.

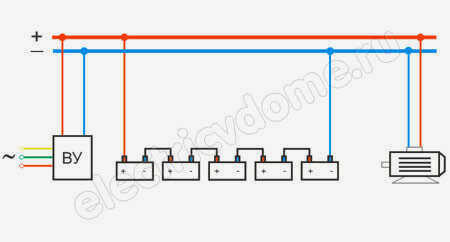

Сети постоянного тока – какого цвета плюсовой и минусовой провода?
Наряду с сетями переменного тока в народном хозяйстве используются сети постоянного тока, которые находят следующее применение:
- в промышленности, строительстве, складировании материалов (подъемно-транспортное оборудование, электрические тележки, электрические краны);
- в электрифицированных транспортных средствах (трамваи, троллейбусы, электровозы, теплоходы, самосвалы).
- Электрические подстанции (для питания цепей автоматики и оперативной защиты).
В сетях постоянного тока используются только два проводника. В таких сетях нет фазного и нулевого проводника, есть только положительная шина (+) и отрицательная шина (-).
Согласно правилам, положительный (+) проводник и шина имеют красный цвет, а отрицательный (-) проводник и шина должны быть синего цвета. Центральный проводник (М) окрашен в синий цвет.
Если двухпроводная цепь постоянного тока образована путем разветвления трехпроводной цепи постоянного тока, положительный вывод двухпроводной цепи маркируется тем же цветом, что и положительный вывод трехпроводной цепи, к которой она подключена.
Почему пункты 1.1.29 и 1.1.30 ПУЭ 7 неверны?
Что относится к ПУЭ 7? Пункты 1.1.29 и 1.1.30 содержат неактуальные и даже неверные требования к цветовой маркировке проводников.

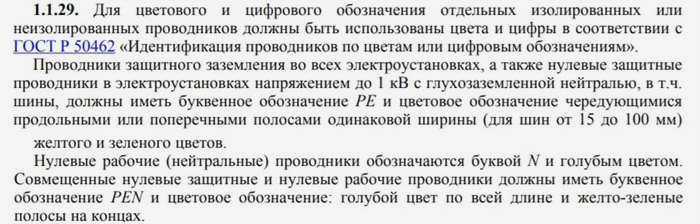

Рассмотрим пункт 1.1.29 ПУЭ 7:
Мы видим, что требования раздела 1.1.29 ПУЭ 7 по сути соответствуют положениям ныне не действующего ГОСТ Р 50462-92. А это уже неправильно, так как они должны соответствовать требованиям ГОСТ 33542.

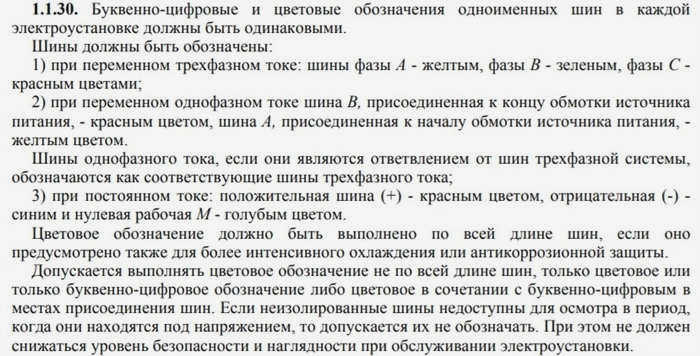

Рассмотрим раздел 1.1.30 ПУЭ 7:

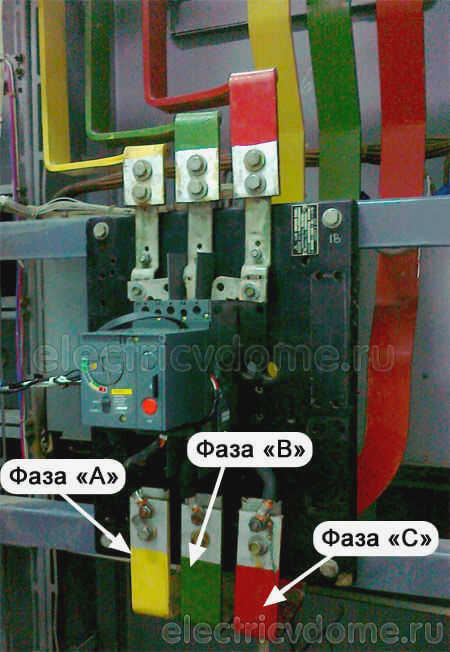

Требования п. 1.1.30 ПУЭ 7 противоречат не только требованиям современного ГОСТ 33542-2015, но и всем его более ранним вариациям – ГОСТ Р 50462-2009, ГОСТ Р 50462-92 и даже ГОСТ 12.2.007.0-75, а значит, создают условия для поражения электрическим током.
- Например, в этом пункте говорится, что для цветовой маркировки фазных шин можно использовать отдельно желтый и зеленый цвета.
Как мы уже знаем, ГОСТ Р 50462-2009 и ГОСТ 33542-2015 прямо запрещают использовать эти цвета отдельно для выполнения требований электробезопасности, так как могут возникнуть ситуации, когда желтые и зеленые защитные шины можно спутать с желтыми или зелеными фазными шинами.
2) Сборные шины, представляющие одно из исполнений проводников, обычно используются в низковольтных распределительных устройствах, изготовленных и сертифицированных в соответствии с национальными стандартами, в которых указано, что идентификация цветов проводников должна соответствовать ГОСТ Р 50462-92 или ГОСТ Р 50462-2009 или ГОСТ 33542.
Правильная идентификация проводов

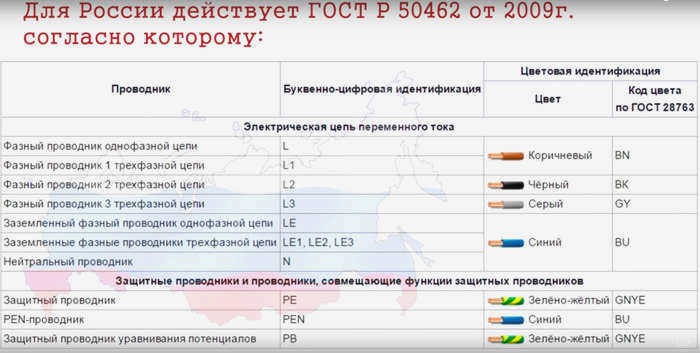

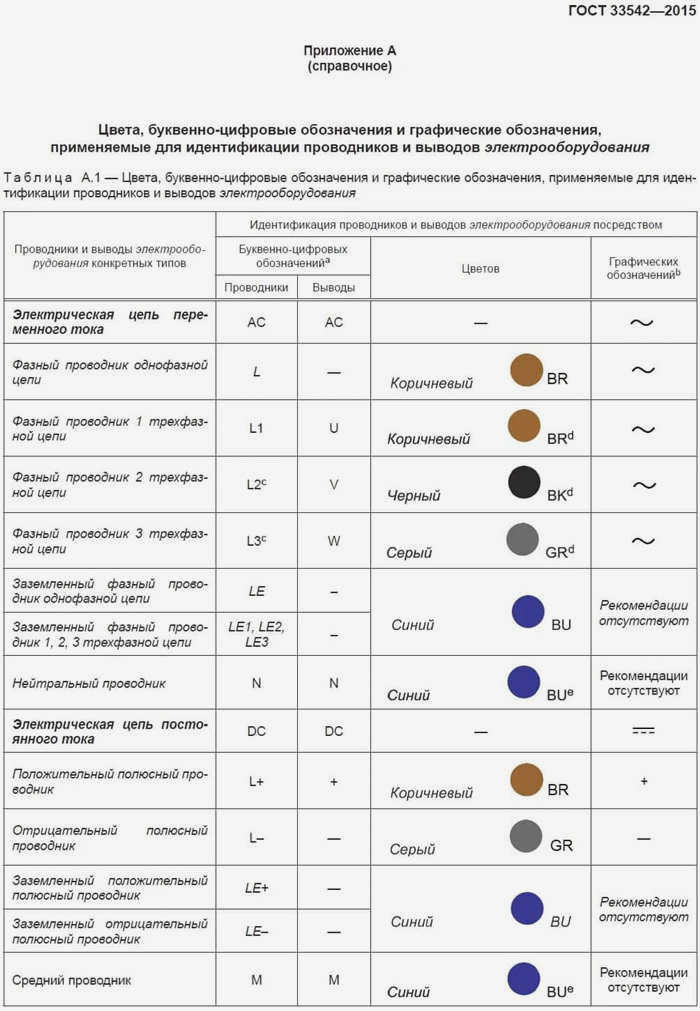

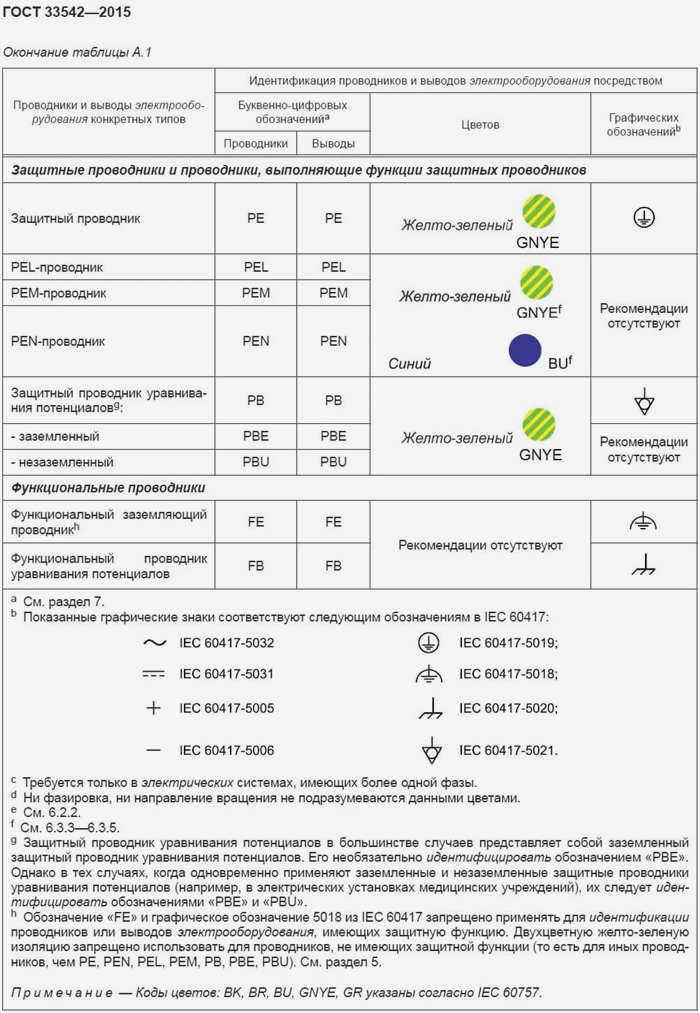

Как я уже писал выше, берем последний официально введенный в Армении, Беларуси, Кыргызстане, Молдове, России и Таджикистане ГОСТ 33542-2015 и находим там таблицу А.1, которая однозначно регламентирует цвета, буквенно-цифровую и графическую маркировку, используемую для идентификации проводов и проводников электрооборудования. И мы ее используем!
Какие цвета и буквенные коды должны использоваться для идентификации проводов?

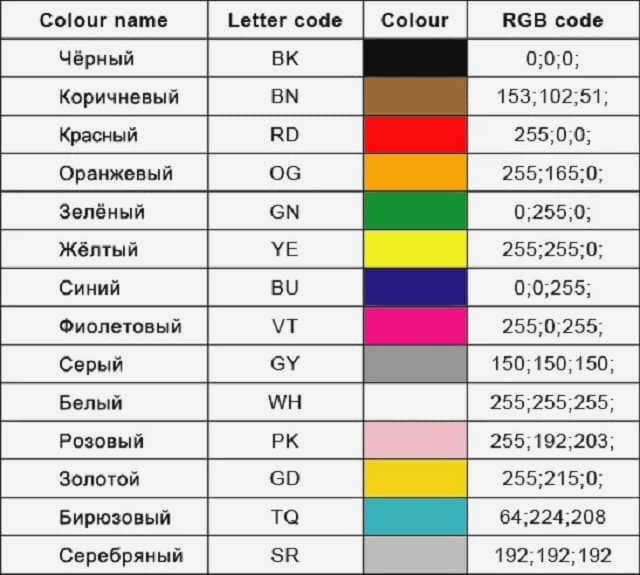

Провода всех электроустановок в индивидуальных домах и квартирах должны иметь цветовую маркировку. Эти цвета и их буквенные коды стандартизированы. Буквенные коды предназначены для использования в технической документации электроустановок и электрооборудования, а также для маркировки электрооборудования. Стандартизированные цвета и соответствующие буквенные коды приведены ниже.
O IEC 60445:2017
Данный стандарт был опубликован в августе 2017 года и заменяет IEC 60445:2010, на основе которого, насколько нам известно, был создан ГОСТ 33542-2015. Данный стандарт содержит чрезвычайно важные изменения по сравнению с IEC 60445:2010:
- провод положительного полюса должен быть обозначен красным цветом;
- проводник отрицательного полюса должен быть обозначен белым цветом;
- проводник функционального заземления должен быть окрашен в розовый цвет;
- в Изменении 1, в частности в таблице A.1, изменены два буквенных обозначения для цветов. Для коричневого цвета символ "BR" был заменен на правильный символ "BN", для серого цвета символ "GR" был заменен на "GY".
Нестандартные варианты маркировки кабеля
К сожалению, коды фаз и заземляющих проводников не всегда используются в соответствии с правилами EARP. Часто можно встретить другие обозначения. Это особенно актуально для старых схем, электрооборудования и некоторого нового оборудования от несертифицированных производителей.
Чтобы избежать путаницы, давайте рассмотрим наиболее распространенные варианты.
- На старых советских схемах довольно часто можно встретить символы "F" или "F1", "F2" и "F3". Интерпретация этого символа довольно проста – он обозначает фазу. Неалфавитный символ используется для однофазной системы, а буквенный – для трехфазной.
- На новых схемах вы найдете обозначение 'L' или 'L1', 'L2' и 'L3' соответственно. Это обозначение часто используется иностранными производителями для указания фазы. Что касается цифрового обозначения, то действует тот же принцип – без номера для однофазной цепи, с номерами для трехфазной.
Внимание! Обозначение "F" или "L" для однофазной системы не означает, что фазы четко определены. Поэтому любая фаза может быть подключена. То же самое относится и к трехфазной сети с цифровым обозначением. Если имеется обозначение "Fa", "Fv", "Fc" или ""La", "Lv", "Lc", то соблюдение последовательности фаз обязательно.
- Маркировка проводников в распределительных щитах может включать символ "0".. Это обозначение для нулевого проводника до сих пор часто используется, как на схемах, так и в маркировке клемм на оборудовании.
Пример нестандартного символа на схемах
- Символ заземления, о котором мы уже говорили выше, часто используется для обозначения защитного проводника.. Обычно он используется для обозначения точки подключения защитного проводника в системе, отличной от TN-C-S.
- Обозначение шин постоянного тока может включать символы 'L+' и 'L-'. Эти символы обозначают положительный и отрицательный проводник соответственно и не должны вводить пользователя в заблуждение.
Проверка правильности подключения

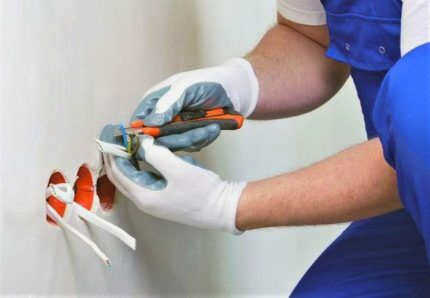

К сожалению, не все электрики соблюдают правила и делают неправильный выбор провода при подключении. Поэтому, вешая люстру, устанавливая розетку или любое другое электроустановочное устройство, лучше всего дополнительно проверить, соответствует ли изоляция каждой жилы своему назначению.
Читайте также: Умная розетка WiFi: обзор новейшей технологии на рынке
Монтажники используют два метода идентификации: первый осуществляется с помощью отвертки, а второй – с помощью тестера или мультиметра. Как правило, отвертка определяет фазу, а тестер – ноль и ноль.

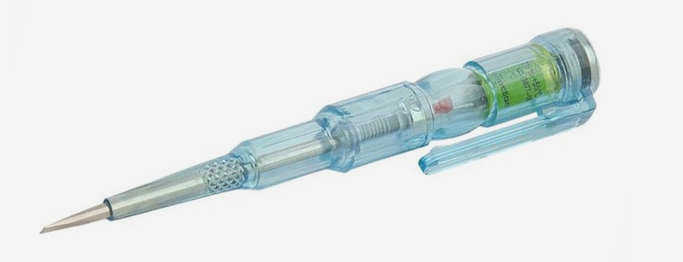

Как пользоваться индикатором?
Даже такие простые устройства, как индикаторные отвертки, бывают разных модификаций. Некоторые имеют маленькую кнопку, другие активируются автоматически при подключении металлического стержня и провода или контакта под напряжением.
Однако все без исключения модели имеют светодиод, который загорается, когда устройство находится под напряжением.

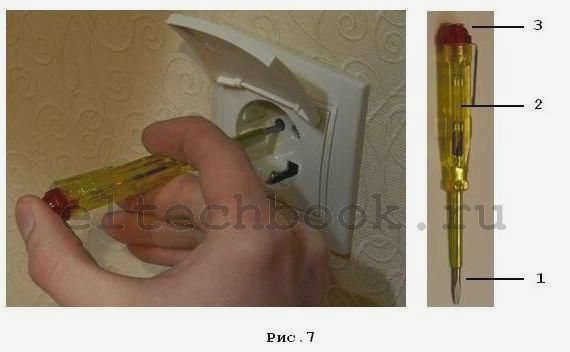

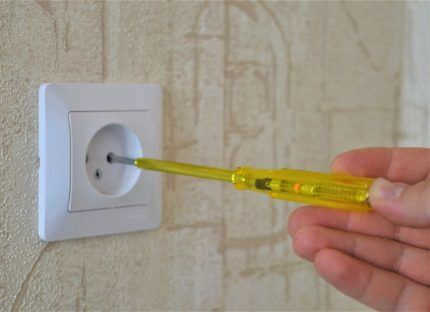

Отвертка – удобный инструмент для определения фазного провода. Чтобы проверить, находится ли жила под напряжением, слегка коснитесь оголенного провода металлическим стержнем отвертки.
Если светодиод загорится, провод находится под напряжением. Если сигнала нет, это означает заземление или ноль.
Проверка проводится одной рукой, чтобы вторая рука была свободна. Лучше всего использовать и ее – например, чтобы закрепить провода. Однако категорически запрещается прикасаться другой рукой к открытым частям проводников или металлическим предметам поблизости (трубы, арматура).
Что делать, если все жилы в кабеле имеют изоляцию одного цвета?
В случае одноцветных кабелей – например, при ремонте кабелей в старых домах – нет необходимости в их цветовой маркировке. В таких случаях предлагаются комплекты для маркировки проводников. Места для крепления маркировочных устройств определяются требованиями ГОСТа и обычно крепятся рядом с соединением шин.
Если все проводники в кабеле имеют одинаковую изоляцию и устройство уже подключено к сети, мастера используют индикаторные отвертки. Последние загораются, когда металлическая часть касается фазного провода. Помимо такой отвертки, для маркировки двухжильного кабеля необходима термопара или разноцветная лента. Цвета будут обозначены только на разъемах – нет необходимости обматывать жилу цветной трубкой или лентой по всей длине.
Фазные жилы можно маркировать любым цветом, кроме синего, желтого и зеленого. Если двухпроводный кабель подключается к однофазной системе, то фазный провод принято маркировать красным цветом.
Как маркировать трехжильный кабель

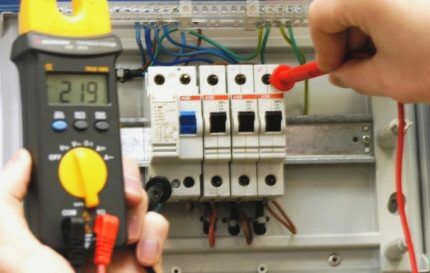

Какого цвета проводник заземления в трехжильном кабеле? Если ответ на вопрос не очевиден сразу, все изоляции на проводах одного цвета, поможет мультиметр. Прибор настраивается на переменный ток, и специалист прикасается обоими щупами сначала к фазному проводу, а затем поочередно к другим проводам, отмечая показания. Прикосновение к фазе и нейтрали даст более высокое напряжение, чем прикосновение к фазе и заземлению.
Какого цвета провод заземления? Он желто-зеленого цвета. Это цвет термоленты или изоляционной ленты, которую следует использовать для маркировки "земли" в трехжильном кабеле. Нейтральный провод должен быть обозначен синей лентой, а фаза не должна быть обозначена синей или желто-зеленой лентой.
Буквенная маркировка фазного, нейтрального и заземляющего провода
Использование разных цветов для электрических проводов – удобное и логичное решение, упрощающее ремонтные и монтажные работы. Если в доме есть кабели с разноцветными жилами, вам не придется тратить время на "прозвонку" каждого провода во время ремонта, а обрыв, например, фазного провода будет найден быстро. Наличие букв фазы и нейтрали также важно, но работа с буквами и цифрами все же дольше, чем работа с цветом: достаточно взглянуть на кабель, и назначение проводников сразу становится очевидным.
