Настройка реле давления для гидроаккумулятора: инструкция по настройке оборудования + советы специалистов

Для обеспечения стабильного давления воды в автономной системе водоснабжения (отопления) в системе устанавливается специальное устройство – гидроаккумулятор. Неотъемлемой частью этого устройства является очень маленький прибор – реле давления.

Если последнее настроено неправильно, то гидроаккумулятор будет постоянно включаться и выключаться без особой необходимости. Результатом станет чрезмерное потребление энергии и быстрый износ насосного оборудования.

Согласитесь, что, устанавливая у себя гидроаккумулятор давления, вы хотите повысить эффективность и стабильность работы вашей гидравлической системы. Однако если реле давления будет отрегулировано неправильно, мы не достигнем намеченной цели. Точная и правильная регулировка этого небольшого прибора чрезвычайно важна. Он должен быть отрегулирован как при первоначальной установке, так и в дальнейшем при длительной эксплуатации.

Принцип работы реле давления

Автономная система водоснабжения в одноквартирном доме состоит из водопроводных труб, насоса и компонентов управления и очистки. Датчиком давления является аккумулятор. Вода сначала накапливается в аккумуляторе, а затем расходуется по мере необходимости при открытии кранов.

Такая гидравлическая система сокращает время работы насосной станции, а также количество циклов "вкл/выкл".

Реле давления здесь выполняет функцию управления насосом. Оно контролирует уровень воды в напорном баке, чтобы при его опустошении вовремя запустить откачку водозабора.

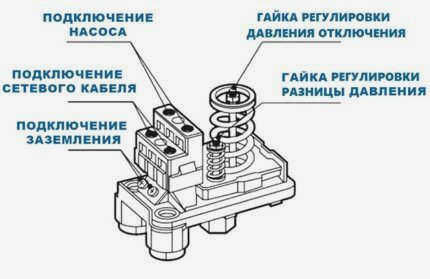

Основными компонентами реле являются две пружины настройки давления, реагирующая на давление воды мембрана с металлической вставкой и контактная группа 220 В.

Если давление воды в системе находится в пределах установленного значения, насос не включится. Если давление падает ниже минимального значения (Pmin, Pvcl), на насосный узел подается электрический ток для запуска насоса.

Затем, когда бак заполнится до уровня остановки (Pmax, P off), насос будет обесточен и выключен.

Реле работает следующим образом, шаг за шагом:

1. В аккумуляторе нет воды. Давление ниже P release устанавливается большой пружиной, мембрана в реле перемещается и замыкает электрические контакты.
2. Вода начинает поступать в систему. При достижении Pstop – разница между верхним и нижним давлением устанавливается малой пружиной, мембрана перемещается и размыкает контакты. В результате насос перестает работать.
3. Кто-то в доме открывает кран или включает стиральную машину – давление в водопроводе падает. Затем, в какой-то момент, воды в системе становится слишком мало, давление снова достигает верхнего предела. Насос снова начинает качать воду.

Подключение реле давления воды

Реле давления воды для насоса подключается сразу к двум системам: электрической и сетевой. Оно установлено стационарно, так как нет необходимости его перемещать.

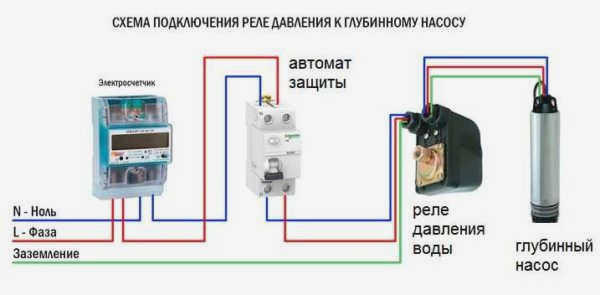

Электрическая часть

Подключение реле давления к выделенной линии не обязательно, но желательно – так больше шансов, что устройство будет работать дольше. От распределительного щита следует проложить одножильный медный кабель сечением не менее 2,5 мм кв. Рекомендуется установить автоматический выключатель + разъединитель или автоматический выключатель остаточного тока. Параметры следует выбирать в зависимости от тока и в большей степени от характеристик насоса, так как реле давления воды потребляет очень небольшой ток. Заземление в контуре обязательно – сочетание воды и электричества создает зону повышенного риска.

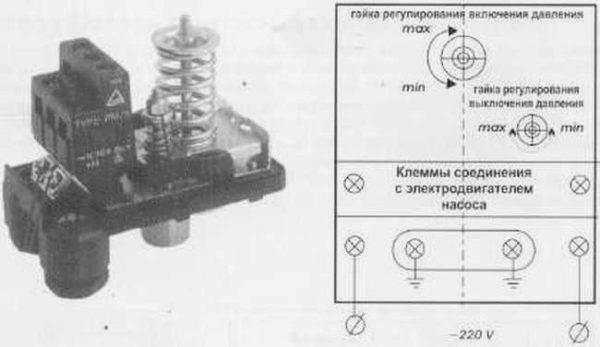

Кабели вставляются в кабельные вводы в задней части корпуса. Под крышкой находится клеммная колодка. Она содержит три пары контактов:

• земля – подключаются соответствующие провода от распределительного устройства и насоса;
• линейные или "линейные" клеммы – для подключения фазного и нейтрального проводов от распределительного устройства;
• клеммы для подключения тех же проводов от насоса (обычно на колодке выше).

Подключение стандартное – провода зачищаются от изоляции, вставляются в разъем и затягиваются клеммным винтом. Когда кабель натянут, проверьте, плотно ли он затянут. Винты можно подтянуть через 30-60 минут, так как медь – мягкий материал, и контакт может ослабнуть.

Подключение к трубопроводу

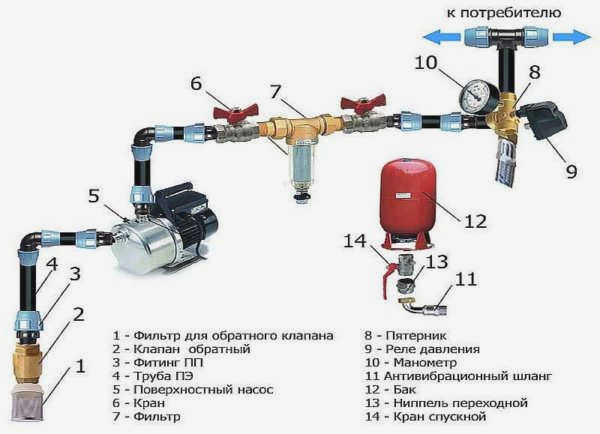

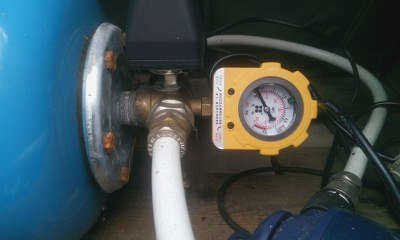

Существуют различные способы подключения реле давления воды к системе водоснабжения. Самый удобный вариант – установить специальный адаптер со всеми необходимыми гнездами – пятиходовой разъем. Такую же систему можно собрать и из других переходников, только всегда проще использовать готовый вариант.

Регулировка реле давления воды

Рассмотрим процесс регулировки самого популярного экземпляра – РДМ-5. Он выпускается разными заводами. Пределы регулировки различны, так как водопроводные трубы разных размеров требуют разного давления. Данный прибор выходит с завода с базовой настройкой. Обычная настройка – 1,4-1,5 атм для нижнего порога и 2,8-2,9 атм для верхнего. Если вас не устраивает какая-либо из настроек, вы можете отрегулировать ее по своему усмотрению. Обычно эта процедура необходима при установке джакузи: стандартного давления 2,5-2,9 атм недостаточно для достижения желаемого эффекта. В большинстве других случаев перенастройка не требуется.

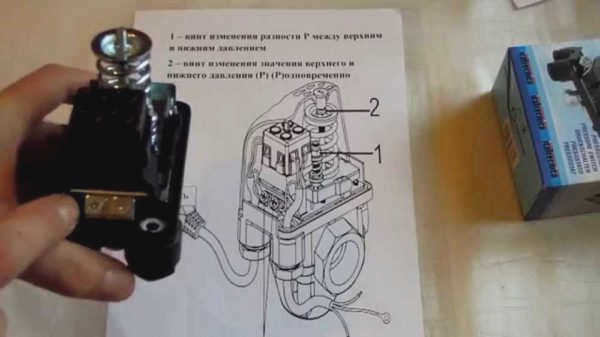

Реле давления воды RDM-5 имеет две пружины, которые используются для регулировки порога включения/выключения насоса. Эти пружины различаются по размеру и назначению:

• большая регулирует пределы (верхний и нижний одновременно);
• Меньшая изменяет дельту – расстояние между верхним и нижним пределами.

Параметры изменяются при затягивании или ослаблении гаек на пружинах. Если гайки затянуты, давление увеличивается, если ослаблены, давление уменьшается. Не стоит затягивать гайки слишком сильно – один оборот изменяет давление примерно на 0,6-0,8 атм, чего обычно достаточно.

Как определить пороги

Порог запуска насоса (и нижний порог давления на реле давления воды) связан с давлением в воздушной секции гидроаккумулятора – минимальное давление в системе должно быть на 0,1-0,2 атм выше. Например, если давление в баке составляет 1,4 атм, порог отключения должен быть 1,6 атм. При таких параметрах мембрана бака прослужит дольше. Но чтобы насос работал в нормальных условиях, необходимо также обратить внимание на его технические характеристики. Он также имеет нижний порог давления. Теперь оно не может быть выше выбранного значения (ниже или равно). Используйте эти три параметра для выбора порога включения.

Подготовка к процессу

Перед проведением процедуры регулировки устраните все неисправности, которые могут повлиять на работу насосного узла. Также следует провести техническое обслуживание насоса и резервуара.

Проверьте герметичность всасывающей линии, замените изношенные сальники, уплотнение сальника, санитарную прокладку на резьбовых соединениях. При благоприятных условиях насос легче достигнет заданного напора.

Проверьте давление воздуха в воздушной камере расширителя.. Он должен закачиваться под тем же давлением или на 10% ниже давления, установленного для запуска насоса. Если в процессе регулировки нижнее давление изменится, закачивайте воздух в соответствии с новым значением.

Накачивайте воздух в расширитель, когда в линии подачи воды нет давления. Для этого отключите подачу насоса и спустите воду через любой клапан. Не закрывая клапан, проверьте, сколько воздуха закачано в расширитель и накачайте воздух до нового значения. Добавление воздуха приведет к вытеканию некоторого количества воды – это допустимо. Для накачки можно использовать любой автомобильный насос.

После того как станция будет обслужена и давление воздуха в расширителе будет скорректировано, можно приступать к повторной настройке параметров.

Какие характеристики следует изменить?

Простой блок управления имеет две изменяемые характеристики:

1. Первая, давление запуска насоса (P), является нижним пределом, при котором запускается насос.
2. Вторая – дельта (ΔP) давления между точкой запуска и верхним пределом, при котором насос останавливается.

Следует отметить особенность всех механических реле. Если вы сбросите нижний предел запуска, верхний предел также будет сброшен на ту же величину. Вот пример: при начальном давлении 1,5 атм и конечном давлении 3,0 атм увеличение пускового усилия насоса до 2,0 атм приведет к повышению верхнего давления отсечки до 3,5 атм.

Однако при повторной регулировке дельты (ΔP), настройки давления отсечки насоса, усилие срабатывания насоса останется прежним.

Пример: При давлении 1,5 атм и 3,0 атм ΔP составляет 1,5 атм. При снижении ΔP до 1,0 атм верхнее значение отсечки составит 2,5 атм. Начальная точка останется прежней – 1,5 бар.

Важно знать эту функцию реле, при сбросе верхней отсечки насоса, регулировке ΔPили при выполнении 1 переключения.

Однако, если нижний предел давления установлен для запуска, верхний предел отсечки будет изменен. Это также может потребовать регулировки. Другими словами, необходимо выполнить 2 регулировки.

При изменении настроек важно знать, что отсечка насоса должна быть на 0,3-0,5 бар ниже максимального напора, который может создать насос. Этот уровень давления всегда указывается в инструкции по эксплуатации насоса.

Например, при максимальном напоре в 55 метров, которого может достичь насос, давление отключения не должно быть выше 5,0 – 5,2 бар.. В противном случае насос будет работать долгое время без отключения, пытаясь достичь максимального заданного значения. Это приведет к преждевременному износу и повышенному потреблению энергии.

Значение ΔP также влияет на другой параметр – частоту запуска насоса. Чем выше дельта, тем реже будет запускаться насос и тем дольше он будет работать.

Разница между 50л и 80л GA

Разница в регулировании небольшая, но она существует:

• Более высокий порог из-за большего объема: в то время как 50-литровый GA должен иметь реле давления 0,8 бар, 80-литровый GA – 1,3 бар;
• 50-литровый GA имеет 2 винта для настройки давления; 80-литровый GA использует специальный кран для регулировки;
• более высокие оптимальные скорости (используемые параметры приведены в таблице ниже).

Хотя рекомендации по установке аккумуляторов давления идентичны, они отличаются способом регулировки и значениями.

Предотвращение возникновения проблем

К основным проблемам относятся:

• Отсутствие давления внутри гидроаккумулятора;
• Отсутствие воды в гидроаккумуляторе.

Для предотвращения проблем необходимо регулярно проводить профилактические мероприятия, а именно

• осмотр внутренней поверхности бака каждые 6 месяцев;
• ежегодная проверка герметичности мембраны;
• Ежемесячный осмотр насоса на предмет внешних повреждений;
• проверка реле давления каждые шесть месяцев.

Если гидроаккумулятор не используется в течение зимы, слейте из него воду и проверьте все компоненты на наличие внешних и внутренних повреждений перед использованием.
