Беспроводные устройства характеризуются способностью работать без электропитания. Они питаются от литий-ионного аккумулятора, солнечной батареи или набора "пальцев". Без дополнительной зарядки беспроводной датчик может работать от шести месяцев до года. Имеющиеся в продаже датчики ДД различаются по чувствительности и цене.
Настройка чувствительности датчика освещенности
Автоматическое включение и выключение света – от домашнего освещения до систем безопасности и наблюдения – очень полезно для любой задачи освещения. Специальный датчик движения играет ключевую роль в установках такого типа. Давайте рассмотрим, как установить датчик движения для освещения в доме, квартире, общественном месте или на улице, отдельно, в составе фонаря или светильника, и как правильно настроить его в соответствии с двумя или тремя основными параметрами.
Прежде чем задать параметры для датчика движения, необходимо определиться с его типом. От этого во многом зависит, где его использовать и как настраивать. Все датчики делятся на следующие разновидности в зависимости от того, как они определяют движущийся объект:
- Инфракрасные.
- Акустические.
- Микроволновые.
- Ультразвуковые.
- Комбинированные.

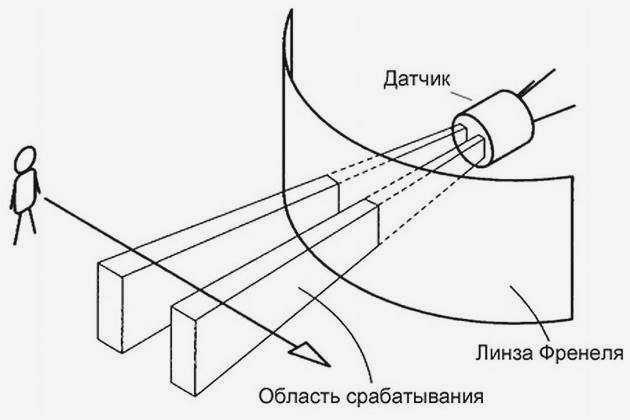

По принципу действия все они делятся на активные и пассивные. К первому типу относятся комбинированные, ультразвуковые и микроволновые датчики. Они состоят из передатчика, который посылает сигнал в пространство в пределах зоны покрытия, и приемника, который принимает сигнал, когда он отражается от объекта. Последние (инфракрасные и акустические) основаны на обнаружении теплового излучения от источника движения.

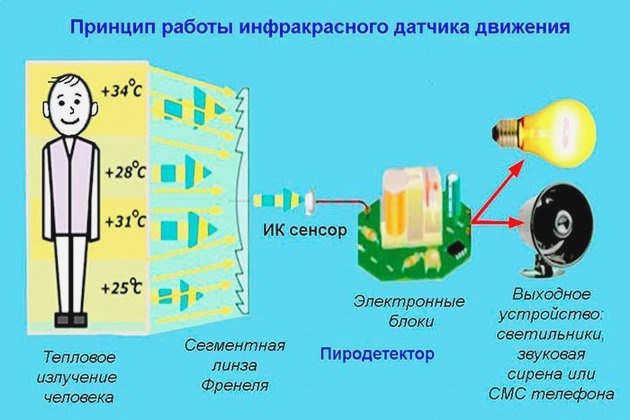

Инфракрасные модели чаще всего используются в домах, их основными преимуществами являются оптимальная цена, широкий диапазон действия и возможность настройки с помощью трех контроллеров. Акустические и ультразвуковые устройства рекомендуются для помещений с большими расстояниями (они активируются на расстоянии), а микроволновые устройства – для охранных систем, так как они работают даже через стены.
Регулируемые характеристики датчика движения
Следующие основные характеристики датчика движения можно регулировать и устанавливать:
- Угол по отношению к полю зрения.
- Чувствительность.
- Степень естественной освещенности.
- Период освещенности до затухания после инициации.
Рассмотрим характеристики каждого из них подробнее.

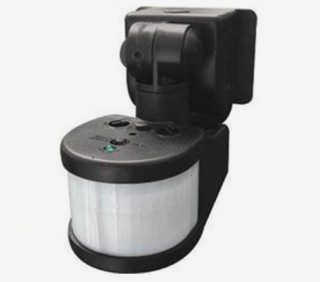

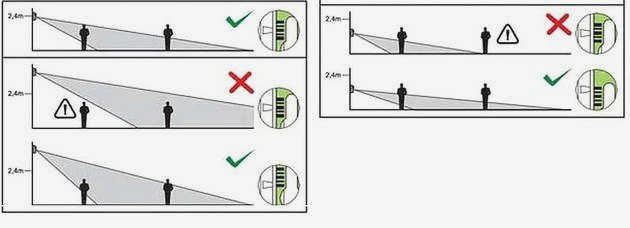

Одним из важнейших параметров датчика движения для активации света, влияющих на его работоспособность, является угол установки. Современные модели датчиков обычно устанавливаются отдельно от светильников и оснащаются кронштейнами. Это позволяет правильно настроить датчик, обеспечивая охват как можно большей площади.
Не менее важна высота размещения извещателя и его положение по отношению к проходам. В доме, например, лучше всего установить извещатель в прихожей, чтобы соседние помещения (коридор, лестница, кухня, гостиная и т.д.) были охвачены – так, чтобы при первом входе или выходе объекта в помещение включалась лампа.
Чувствительность

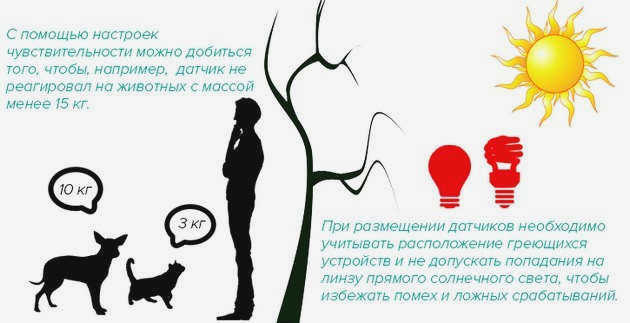

Настройка уровня чувствительности датчика движения – вторая важная задача при его установке. Для этого на корпусе имеется циферблат или кнопка с надписью "SENS". Его значение должно быть таким, чтобы исключить ложные срабатывания – в случае появления мелких животных, птиц, веток деревьев и т.д.
Освещение
Уровень чувствительности к окружающему освещению позволяет активировать датчик движения для включения света только в сумерках. Настройка производится с помощью поворотной ручки или кнопки "LUX". Эта функция позволяет включать освещение в доме или на улице только с наступлением темноты, тем самым экономя энергию от ненужного дневного света.
Характеристики и выбор
Первый выбор – это напряжение, с которым будет работать датчик света: 220 В или 12 В. Следующий параметр – класс защиты. Поскольку устройство устанавливается на улице, оно должно иметь степень защиты не ниже IP44 (цифры могут быть больше, меньше – нежелательно). Это означает, что внутрь устройства не могут попасть предметы размером более 1 мм и что оно не подвержено воздействию брызг воды. Второе, что необходимо учитывать, – это диапазон рабочих температур. Второе, на что следует обратить внимание, это температурный рейтинг светового барьера, и поищите варианты, которые выше и ниже среднего значения для вашего региона.
Также следует выбирать модель светового барьера в соответствии с мощностью подключенных к нему ламп (выходная мощность) и током нагрузки. Конечно, вы можете "потянуть" нагрузку еще немного, но могут возникнуть проблемы. Поэтому лучше принять ее даже с некоторым запасом. Это обязательные параметры при выборе фотоэлектрического реле для уличного освещения. Есть еще несколько.
В некоторых моделях есть возможность регулировать порог срабатывания – делать фотодатчик более или менее чувствительным. Снижайте чувствительность, когда выпадает снег. В этом случае отраженный от снега свет может быть воспринят как рассвет. В результате свет будет включаться и выключаться. Такое действие маловероятно.

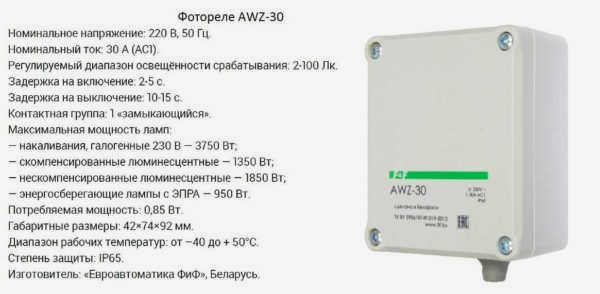

Обратите внимание на пределы регулировки чувствительности. Они могут быть выше или ниже. Например, световой барьер AWZ-30 белорусского производства имеет диапазон регулировки 2-100 люкс, а световой барьер P02 – 10-100 люкс.
Задержка срабатывания. Для чего используется задержка? Чтобы избежать ложного включения/выключения света. Например. Свет проезжающего ночью автомобиля падает на фотоэлемент. Если задержка срабатывания мала, свет выключится. Если она достаточна – не менее 5-10 секунд – этого не произойдет.
Выбор места установки
Для того чтобы фотоэлектрическое реле работало правильно, важно выбрать подходящее место. При этом необходимо учесть несколько факторов:
- Оно должно подвергаться воздействию солнечного света, т.е. располагаться на открытой местности.
- Ближайшие источники искусственного света (окна, лампы, фонари и т.д.) должны находиться как можно дальше.
- Нежелательно подвергать его воздействию прожекторов.
- Желательно разместить его не слишком высоко, чтобы облегчить уход за ним (необходимо периодически протирать пыль с поверхности и сметать снег).
Как видите, при организации автоматического уличного освещения выбор места установки фотоэлемента – не самая простая задача. Иногда его приходится перемещать несколько раз, чтобы найти приемлемое положение. Часто, если для включения лампы на столбе используется датчик освещенности, там же размещается фотоэлектрическое реле. Это не совсем необходимо и очень неудобно, так как пыль или снег часто приходится убирать, а лазить по столбу не всегда приятно. Можно разместить сам фотореле на стене и провести к нему кабель питания. Это самый удобный вариант.
Выбор правильного датчика освещенности для вашей улицы
Встроенные или выносные датчики, работающие автоматически, значительно облегчают жизнь. Чтобы самостоятельно включать наружное освещение террас, дорожек или витрин, достаточно установить устройство в зоне с высокой проходимостью.
Не рекомендуется устанавливать устройство в затененных местах или на высоте менее 2 м – случайное затемнение или яркий свет фар приведут к ложному срабатыванию датчика
Установка датчика – это также простой способ экономии электроэнергии, особенно при использовании ламп накаливания. Свет включается в сумерках, когда видимость ограничена, и выключается на рассвете.
С хорошо настроенной системой освещения вам не придется специально вставать в 4-5 утра, чтобы выключить уличное освещение в вашем дворе летом.
Теперь давайте рассмотрим, на какие характеристики следует обратить внимание при покупке оборудования.
Критерий № 1 – конструкция и способ установки
Все устройства можно разделить на две категории: со встроенным светочувствительным датчиком и с выносным датчиком. В первом случае фотоэлемент встраивается в корпус и устанавливается вместе со светильником снаружи; во втором – монтируется на DIN-рейку вместе с выключателями, а кабель датчика выводится непосредственно наружу.
Принцип работы фотоэлемента подробно описан в нашей следующей статье.

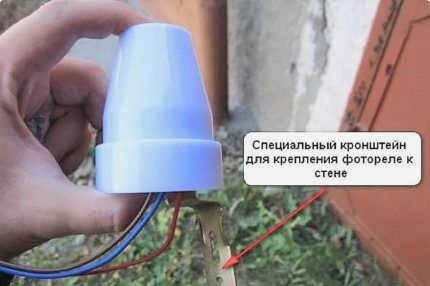

Если вы предпочитаете независимую или быструю установку, вам подойдет встраиваемая модель. Она напоминает фонарь и очень легко устанавливается на металлический кронштейн или металлическую пластину.
Как подключить фотоэлемент к сети?
Первое, что важно учесть, – это место его размещения. Помните, что наружные блоки нуждаются в регулярном обслуживании и уходе, поэтому место установки должно быть доступным.
Рекомендации по установке:
- Фотоэлемент должен как можно чаще подвергаться воздействию солнечного света и желательно быть освещенным в течение всего дня.
- Во избежание несчастного случая или обрыва кабеля монтажное основание должно быть прочным, а крепежные элементы должны быть надежно закреплены.
- Не размещайте фотоэлемент рядом с источником искусственного света. Фотоэлемент не будет работать при включенном свете.
- Высота установки должна быть такой, чтобы свет проезжающих автомобилей не попадал на датчик.
Корпус следует регулярно протирать, в зависимости от степени загрязнения. Если устройство плохо защищено от влаги, его следует поместить в прозрачную капсулу.
В комплект входит схема подключения.

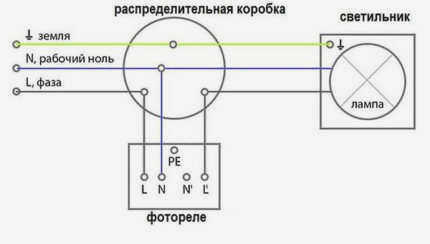

Самая простая схема подключения внешнего фотореле к лампе – распределительная коробка, которая может быть расположена как внутри, так и снаружи дома. При подключении проводов важно учитывать цветовую маркировку.

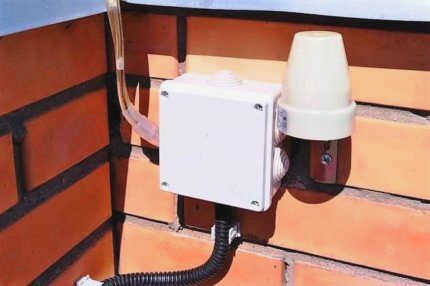

Рассмотрим наиболее популярный вариант – установку настенного устройства. Подключите провода заранее или установите рядом влагостойкую распределительную коробку.
- Найдите место монтажа на стене и отметьте точки крепления.
- Просверлите отверстия для уголка или кронштейна и установите.
- Прикрутите корпус устройства на место, проложите провода наружу.
- Проложите провода к коробке и подключите их в соответствии с прилагаемой схемой подключения. Вы можете использовать клеммы, но если нет, не забудьте изолировать скрученные провода.
- Закройте соединительную коробку и протестируйте ее.

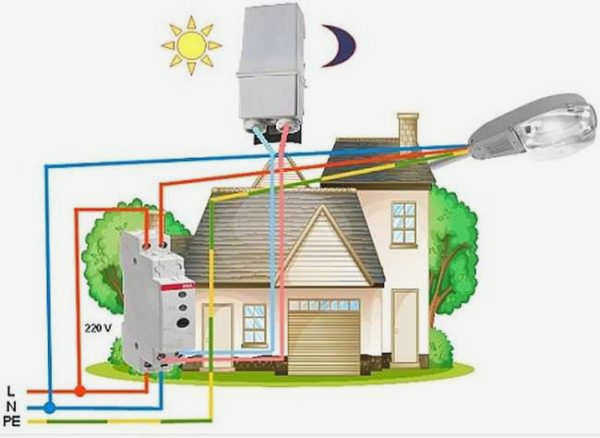

Если вы устанавливаете выносной датчик, схема будет отличаться. Корпус устанавливается на DIN-рейку, датчик выносится наружу. Обратите внимание, что длина входящих в комплект кабелей ограничена.
Для чего используется датчик света в уличном освещении?
Датчик освещенности выполняет важную функцию в автоматизации уличного освещения. Вы наверняка замечали, что уличные фонари вдоль улиц и дорог включаются почти одновременно в сумерках. На восходе солнца они синхронно выключаются. Они не управляются диспетчером с помощью ручного выключателя. Включение и выключение осветительного оборудования осуществляется с помощью автоматики на основе профессиональных фотоэлементов. Датчики света обычно используются домовладельцами для управления освещением в различных зонах участка. Фотоэлементы используются в наружном освещении предприятий, парков, гостиниц, бизнес-центров, крупных торговых комплексов и многих других объектов. В каждом конкретном случае выбираются различные типы и модели фотоэлементов, которые наилучшим образом соответствуют поставленной задаче.
При создании системы уличного освещения в частном доме можно самостоятельно установить и подключить датчик освещенности. Расположение фотоэлемента имеет большое значение. Фотоэлемент не должен быть установлен вблизи внешних источников искусственного света. Датчик должен срабатывать только от солнечного света, любое другое освещение будет срабатывать после окончания рабочего дня. Это недопустимо для правильной работы системы освещения. Кроме того, фотоэлемент не должен быть заслонен листьями, стенами здания или другими предметами.
Схема подключения реле фотоэлемента
Реле включает или выключает фазный провод 220 В через свои контакты. Соответственно, оно включает и выключает подключенное к нему осветительное оборудование. Реле фотореле оснащено трехконтактной клеммной колодкой или трехпроводной выходной розеткой. Они имеют цветовую кодировку:
- Коричневый – вход фазы.
- Красный – фазный выход.
- Синий – нейтраль.
Преимущества использования фотоэлектрического реле
Нас часто спрашивают о реальных преимуществах, которые пользователи получают от установки фотоэлектрических реле. Давайте попробуем кратко описать преимущества использования датчика освещенности:
- Уверенность в том, что уличное освещение будет своевременно включаться и выключаться без вмешательства пользователя.
- Возможность сэкономить на счетах за электроэнергию. Светильники автоматически выключаются на рассвете.
- Расширенная функциональность благодаря датчику движения, таймеру и магнитному пускателю.
- Имитирует присутствие хозяев в частном доме, когда они отсутствуют длительное время.
Для полной объективности оценки – единственный недостаток. Фотореле уличного освещения не будет работать должным образом, если его разместить вблизи источника света или в затененном месте. Однако этой проблемы можно легко избежать, правильно выбрав место монтажа.
