Существует два типа датчика расхода – лепестковый и турбинный. Лепестковый тип имеет гибкую пластину, помещенную в трубопровод. При отсутствии потока воды пластина прогибается, и контакты активируются, отключая питание насоса.
Защита от сухого хода: выбор, подключение, регулирование, принцип работы
"Сухой ход" насоса возникает, когда вода по той или иной причине перестает поступать в насос. То, что в этом случае энергия расходуется впустую, не является главной проблемой: более опасны перегрев и быстрый износ, поскольку вода играет роль смазки и охлаждающей жидкости.
Содержание:
- Как работают реле защиты от сухого хода
- Как правильно выбрать реле защиты от сухого хода?
- Подключение реле защиты от сухого хода
- Регулировка реле защиты от сухого хода
Причины внезапного падения давления воды в контуре могут быть разными:
- Неправильно подобранное оборудование. Часто случается, что для оснащения скважины была выбрана слишком мощная модель насоса. Другая возможность заключается в том, что оборудование было установлено выше динамического уровня скважины.
- Насосная линия была закупорена.
- Линия потеряла герметичность.
- Пониженное давление воды. Работающий насос, не защищенный от сухого хода, может быстро выйти из строя из-за перегрева.
- Вода выкачивается из резервуара. Когда вода в баке заканчивается, устройство переключается на сухой ход.
Как работает реле защиты от сухого хода
Это контрольное устройство, которое следит за давлением в системе водоснабжения. Если давление падает слишком низко, насос немедленно останавливается, прерывая подачу воды в сеть.
Устройство защиты устроено следующим образом:
- Мембрана. Эту роль выполняет стенка внутренней камеры реле.
- Контакты. Они замыкают или размыкают питание двигателя насоса.
- Пружина. Степень ее сжатия указывает на предел срабатывания предохранителя (заводские настройки – 0,1-0,6 атм).
Наиболее распространенной точкой подключения реле является заземление (место должно быть сухим). Однако существуют также герметичные устройства, которые устанавливаются вместе с насосом в скважине.
Реле защиты от сухого хода работает по следующим принципам:
- Когда в системе нормальное давление, мембрана прогибается и замыкает контакты. Это позволяет току свободно проходить через цепь, обеспечивая нормальную работу насоса.
- Если давление воды снижается или подача воды полностью прекращается, мембрана выпрямляется, размыкая электрическую цепь. В результате насос немедленно останавливается: возобновление работы возможно только в ручном режиме, после заполнения устройства водой.
Датчики давления отличаются более широким рабочим диапазоном. Они способны реагировать на падение давления на 1 бар и более. Ими обычно оснащаются бытовые насосные системы центрального трубопровода (в частности, пожарные и водопроводные системы).
Как можно защитить насос от сухого хода
Существует несколько различных устройств, которые отключают насос при отсутствии воды:
- реле защиты от сухого хода;
- устройства контроля потока воды;
- датчики уровня воды (поплавковый выключатель и реле уровня).
Все эти устройства предназначены для одной цели – отключить насос при отсутствии воды. Однако они работают по-разному и имеют разное применение. Давайте рассмотрим, как они работают и когда они наиболее эффективны.
Реле защиты от сухого хода

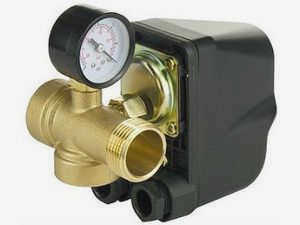

Это простое электромеханическое устройство контролирует давление в системе. Как только давление падает ниже порогового значения, цепь питания прерывается, и насос прекращает работу.
Реле состоит из мембраны, реагирующей на давление, и группы нормально разомкнутых контактов. Когда давление снижается, мембрана давит на контакты, которые замыкаются, отключая питание.
Когда он эффективен
Давление, на которое реагирует устройство, составляет от 0,1 атм до 0,6 атм (в зависимости от заводских настроек). Такая ситуация может возникнуть, когда воды мало или нет совсем, фильтр засорен или самовсасывающая секция слишком высока. В любом случае, это состояние сухого хода, и насос должен быть отключен, что и происходит.

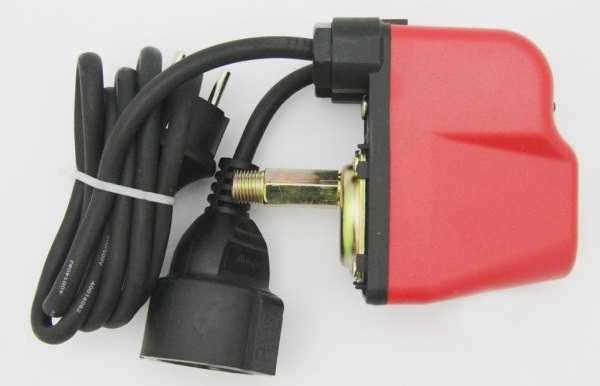

Реле защиты от сухого хода монтируется на поверхности, хотя существуют модели с герметичным корпусом. Обычно работает в системе орошения или в любой системе без гидроаккумулятора. Более эффективно работает с поверхностными насосами, если обратный клапан установлен ниже по течению от насоса.
Когда он не гарантирует отключение в случае нехватки воды.

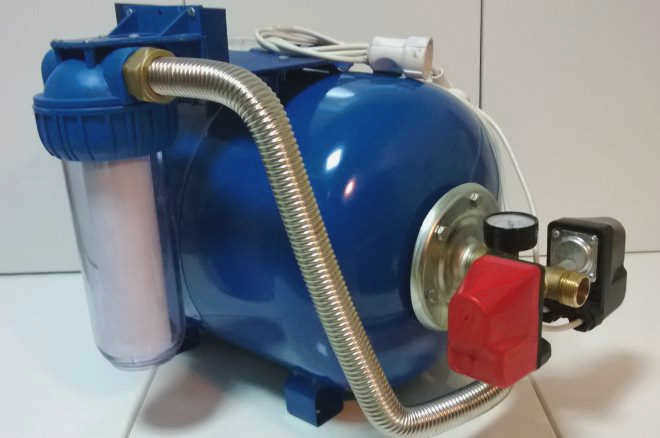

В системе с ГА это возможно, но вы не получите 100% защиты насоса от сухого хода. Все зависит от конструкции и эксплуатации такой системы. Реле защиты находится перед реле давления воды и гидроаккумулятором. Между насосом и защитой обычно стоит обратный клапан, т.е. мембрана находится под давлением, создаваемым гидроаккумулятором. Это типичная схема. Однако при таком способе работы возможно, что работающий насос не отключится и сгорит, если в нем нет воды.
Как работает реле сухого хода

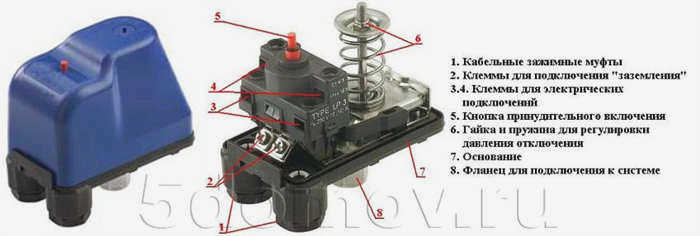

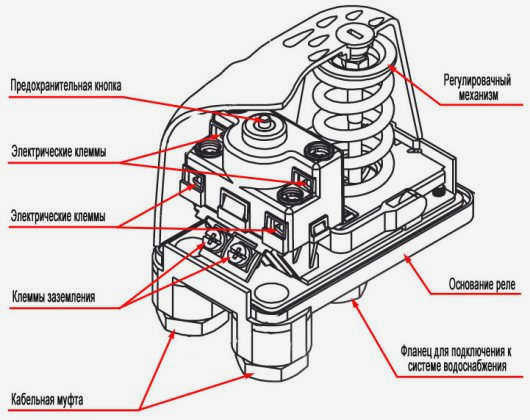

Теперь давайте рассмотрим, как работает реле сухого хода. Если вы снимите реле, под крышкой вы увидите: кнопку безопасности, группу нормально разомкнутых контактов для отключения насоса и две пружины для регулировки давления отключения.
Когда в водопроводе нет воды, давление в системе водоснабжения быстро падает. В этот момент реле под действием пружины размыкает контактную группу, которая, в свою очередь, отключает электропитание насоса.
Повторное включение реле происходит при нажатии на кнопку безопасности. Контакты замыкаются, создавая цепь для активации насоса, который создает необходимое давление в системе, составляющее от 1 до 1,5 атмосфер. При таком давлении в системе контакты реле сухого хода будут постоянно замкнуты.
Регулировка реле
Реле сухого хода настроено на заводе на давление 0,5 – 0,8 атм. При таком давлении контакты размыкаются и отключают насос.

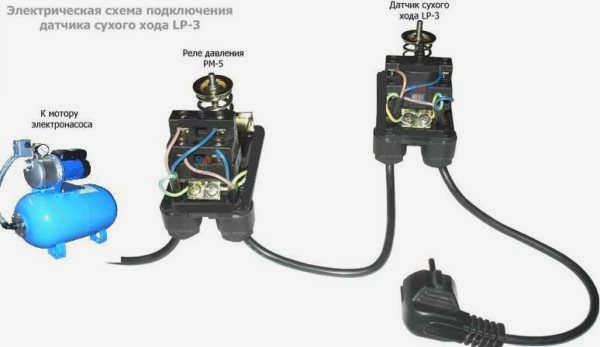

Давайте на примере реле LP/3 проиллюстрируем, как регулировать давление отсечки. Для этого необходимо выполнить ряд операций:
- Отключить питание насоса от сети.
- Откройте защитную крышку реле.
- На малой пружине повернуть гайку по часовой стрелке, что приведет к увеличению начального давления отключения.
- На большой пружине затягивание гайки по часовой стрелке приведет к увеличению давления отключения насоса.
- После регулировки реле необходимо определить давление отключения: для этого нужно запустить систему водоснабжения, например, открыть кран в раковине, когда система опорожнится, давление воды упадет. С помощью манометра проверьте, при каком давлении контакты реле разомкнутся. Должен раздаться щелчок, и предохранительная кнопка выдвинется из корпуса.
Эта простая процедура может быть использована для установки необходимого давления отключения.
Типы датчиков сухого хода и подробности их функционирования
Более дорогие модели насосов уже оснащены встроенными датчиками защиты от сухого хода. В частности, все насосы производителя Grundfos изначально оснащены такими датчиками. Для более дешевых агрегатов необходимо дополнительно устанавливать датчик сухого хода для погружного насоса. Давайте попробуем разобраться в тонкостях различных типов датчиков сухого хода.
Всего существует 3 категории датчиков: реле безопасности, датчики уровня, датчики потока воды и датчики давления воды.
Датчики уровня воды
Эта категория устройств предназначена для измерения фактического уровня воды в скважине или колодце. Могут использоваться два типа датчиков:
1. поплавковый выключатель. Схема подключения сухого датчика для насоса должна быть выполнена таким образом, чтобы его контакты были включены в цепь питания двигателя насоса. Поплавок является плавающим. Когда уровень воды падает, поплавок меняет свое положение, его контакты автоматически размыкаются, и питание насоса отключается. Это самый простой тип защиты, очень надежный и простой в эксплуатации.
Совет: Для того чтобы поплавок срабатывал в нужное время, его необходимо правильно отрегулировать. Важно, чтобы в момент срабатывания датчика корпус насоса все еще был погружен в воду.

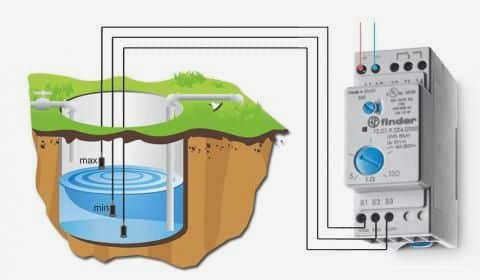

2 Датчик уровня воды. Давайте подробнее рассмотрим этот датчик сухого хода насоса и принцип его работы. Он представляет собой реле, состоящее из двух отдельных датчиков, опускаемых на разную глубину. Один из них опускается до минимально возможного рабочего уровня насоса. Другой датчик располагается немного ниже. Когда оба датчика погружены в воду, между ними протекает небольшой ток. Если вода опускается ниже минимального уровня, ток перестает течь, датчик активируется и цепь питания разрывается.
Какой тип охранного устройства выбрать?
Выбрать правильный тип охранного устройства непросто. Необходимо учитывать одновременно несколько факторов:
- глубина водоема;
- диаметр скважины;
- особенности используемого насосного оборудования. Например, используется ли погружной или поверхностный насос;
- имеющиеся финансовые ресурсы.
Например, самым простым и дешевым способом защиты насоса от сухого хода является поплавковый датчик. Однако его использование в скважине малого диаметра невозможно. Однако он идеально подходит для колодцев.
Если вода в резервуаре прозрачная, лучше использовать датчик уровня воды. Если вы не уверены в качестве воды, подаваемой в насос, лучшим выбором может стать реле потока или датчик давления воды.
Примечание: Если существует вероятность того, что грязь или мусор засоряют фильтр насоса, то использование датчика уровня нецелесообразно. Он будет показывать нормальный уровень воды, хотя вода в насос не поступает. В результате двигатель насоса перегорит.
Из этого можно сделать небольшой вывод. Насосы без защиты от сухого хода следует использовать только в том случае, если подача воды из колодца или скважины может постоянно контролироваться. В этом случае питание насоса можно быстро отключить, если вода перестанет поступать из источника. Во всех остальных случаях лучше проявить осторожность и установить датчик безопасности. Его цена вполне оправдана, учитывая затраты на покупку нового насоса взамен сгоревшего оборудования.
