Ремонт газовых приборов может быть плановым или проводиться пользователями. Для замены частей прибора или внесения определенных изменений необходимо предварительно перекрыть подачу газа в трубу. Проще проводить работы в отдельно стоящем доме, но в многоквартирном доме план ремонта должен быть согласован с жильцами и проверяющим органом.
Среднее давление газа в газовой трубе в доме и квартире
По определению, давление – это физическая величина, равная силе, действующей на единицу площади под углом 90° к поверхности. Поскольку голубое топливо транспортируется по трубопроводам, площадь поверхности – это площадь поперечного сечения трубы, а давление определяет скорость, с которой движется вещество.
В газовых котлах давление поддерживается по-разному на разных участках трубопровода от месторождения до форсунки.
Единицы измерения
Давление можно измерять различными способами. Однако для газовых линий обычно используются следующие параметры
- 1 мм рт. ст. – эта единица измерения очень хорошо читается, особенно при измерении с помощью счетчика жидкости.
- 1 АТМ – эта единица измерения является более традиционной. Первой сравниваемой единицей измерения было атмосферное давление. Оно рассчитывается от абсолютного нуля и называется абсолютным давлением. Поэтому избыточное давление равно разнице между абсолютным давлением и атмосферным. Когда зазор изменяется, это определяется тем, что уровень замкнутого объема – проводника – ниже атмосферного давления. Это значение называется вакуумным давлением. При ремонте или осмотре бытовых установок зазор измеряется положительным давлением в табачных и газоотводящих системах.
- 1 бар – наиболее часто используемая единица измерения в Европе; 1 бар равен 100 000 Па.
- 1 ПА является единицей измерения для Si. Она неадекватна, поскольку очень мала – всего 1 ньютон на м². При испытании газопроводов самой крупной единицей измерения является 1МПа, которое равно 1000000 ПА (ПАСКАЛЕЙ).
Используя электронный калькулятор, эти единицы можно легко пересчитать.
Особенности бытового газа и его циркуляции
Топливо, используемое для отопления дома и приготовления пищи, имеет неоднородный состав. Оно содержит множество ингредиентов природного происхождения, а также специальные добавки для предотвращения утечки. Для раннего обнаружения аварийной ситуации в газ добавляют резкие ароматические вещества, когда их концентрация в воздухе составляет менее 5%.
Метан всегда является основным компонентом бытового газа, его концентрация варьируется от 80 до 100%. Чем больше этого элемента в топливе, тем выше его качество. Существуют и другие включения – этан, пропан, бутан, пар, соединения азота и гелия. Высокий процент этих веществ оказывает негативное воздействие на трубы и окружающую среду, поэтому предпочтителен газ с высоким содержанием метана.

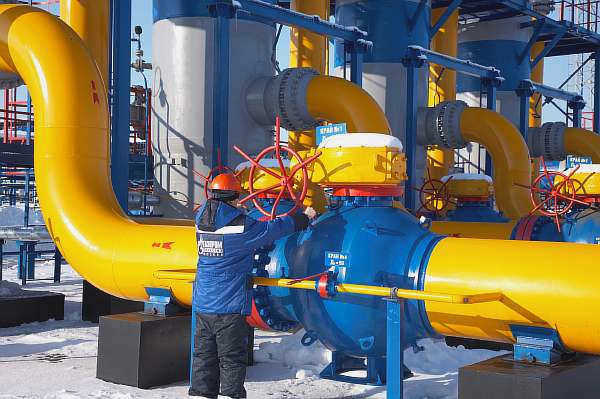

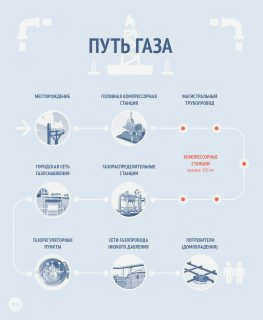

Природный газ добывается на месторождениях и доставляется потребителям по сложной системе трубопроводов. Сначала топливо поступает в магистральный трубопровод, где под высоким давлением транспортируется на многие километры в различные населенные пункты. Для того чтобы конечные потребители могли безопасно использовать газ, существуют газораспределительные станции. Они оснащены специальными устройствами, которые снижают давление газа в трубах и подготавливают топливо к дальнейшему потреблению. Одновременно газ очищается и насыщается одоризаторами – веществами, сигнализирующими об утечке продукта.

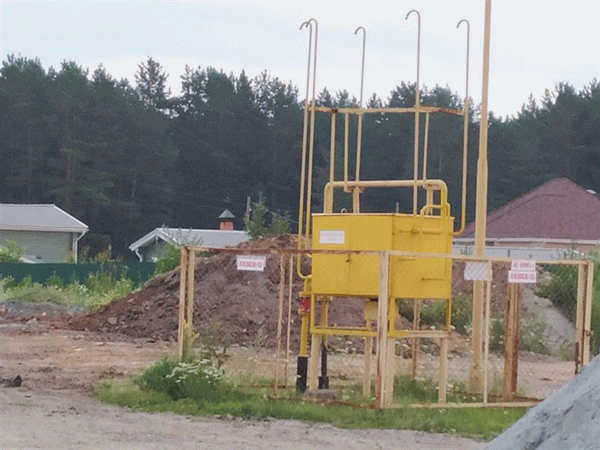

После прохождения через ГРС газ транспортируется на распределительные пункты, откуда он поступает к конечным потребителям. Эти пункты оснащены регулирующими устройствами, которые контролируют состав и давление газа. Имеются также фильтры, через которые топливо пропускается для дальнейшей очистки. Станции выявляют наличие дополнительных веществ в трубопроводе и определяют состав газа.
Законодательные нормы
При составлении проекта подключения дома к газовой сети учитывается ряд технических параметров. Для этого важно знать тип трубы и давление топлива. На основании этой информации разрешение на строительство затем подается на газораспределительную станцию.
Природный газ является одним из самых дешевых и экологически чистых видов топлива и поэтому широко используется как в быту, так и в промышленности. Постоянно растущее число потребителей газа привело к появлению новых законов и нормативных актов, касающихся его использования. К важным документам в законодательстве относится определение стандарта для подключения дома к газовой сети.
В 2010 году в Российской Федерации было принято законодательство, которое:
- Официальная документация с обязательными требованиями;
- Предмет проверок и инспекций надзорных органов для обеспечения безопасности оборудования;
- Основание для судебных дел и исков;
- Важное основание для наложения штрафов в случае нарушений.
Основные газопроводы. Газопроводы высокого, среднего и низкого давления Глоссарий
Газопровод является важной частью системы газоснабжения, так как на его строительство уходит 70. 80% всех инвестиционных затрат. Из общей протяженности газораспределительной сети 80% составляют газопроводы низкого давления и 20% – среднего и высокого давления.

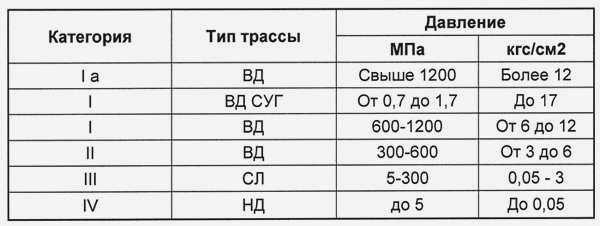

Классификация газопроводов по давлению
В системах газоснабжения различают газопроводы в зависимости от давления транспортируемого газа:
- Газопроводы высокого давления I категории (рабочее давление газа свыше 1,2 МПа);
- газопроводы высокого давления I категории (рабочее давление газа от 0,6 до 1,2 МПа);
- газопроводы высокого давления II категории (рабочее давление газа от 0,3 до 0,6 МПа);
- газопроводы среднего давления (рабочее давление газа от 0,005 до 0,3 МПа);
- газопроводы низкого давления (рабочее давление газа до 0,005 МПа).
Газопроводы низкого давления используются для подачи газа в жилые дома, общественные здания и коммунальные службы.

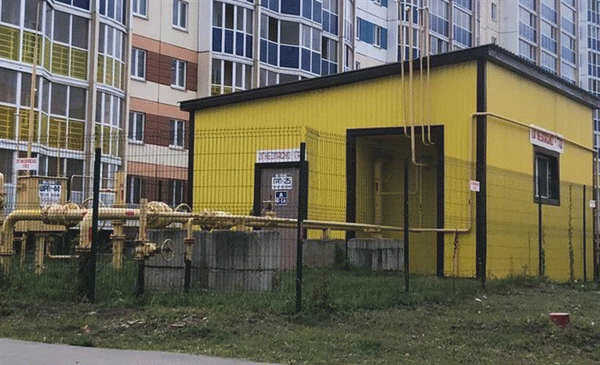

Газопроводы среднего давления подают газ в газопроводы низкого давления, а также на промышленные и коммунальные объекты через газорегуляторные пункты (ГРУ). Газопроводы высокого давления подают газ на промышленные предприятия и газопроводы среднего давления через ГРП. Связь между потребителями и газопроводами разного давления осуществляется через ГРП, ГРС и ГРУ.
Расположение газопроводов (классификация)

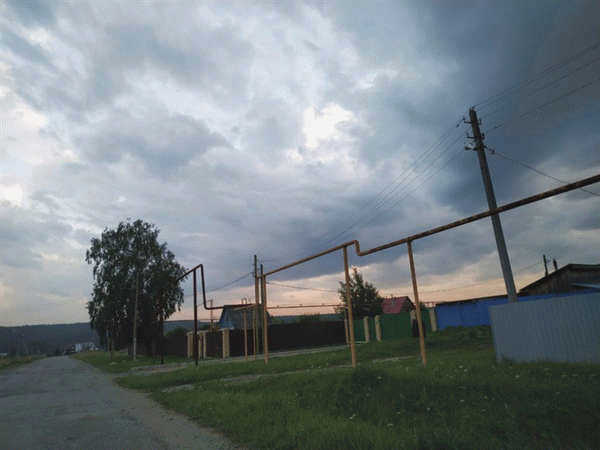

В зависимости от места расположения газопроводы делятся на наружные (уличные, внутриквартальные, дворовые, межмагазинные) и внутренние (расположенные внутри зданий и помещений), а также подземные (подводные) и надземные (наземные). В зависимости от назначения системы газоснабжения газопроводы делятся на распределительные, входные, подводящие, продувочные, сбросные и соединительные.
Типы газопроводов
Углеводородные газы признаны во всем мире как более перспективный ресурс, чем нефть, и гораздо более эффективный, чем уголь. Транспортировка LPG – сжиженного нефтяного газа – требует особых условий, как и хранение. Их иногда называют, в зависимости от происхождения, LPG (нефть) или LNG (природный газ). До сих пор считалось, что все три аббревиатуры означают одно и то же, что и LPG, однако эти смеси иногда имеют существенные различия в компонентах, что говорит о необходимости разработки отдельных стандартов для LNG.
Газопроводы
Из-за потенциальной опасности взрыва при прокладке сетей действуют особые правила. Они существуют:
- Специальный стандарт СП 62.13330.2011 "Газораспределительные системы" (пересмотренный и дополненный вариант СНиП 42-01-2002);
- вспомогательная таблица (Б.1*), в которой указаны минимальные расстояния, вытекающие из свода правил;
- СНиП "Правила безопасности для объектов, использующих сжиженные углеводородные газы" (СНиП был утвержден приказом № 558 от 21.11.2013);
- недавно принятый ГОСТ 9.602-2016 "Единая система защиты от коррозии и старения. Подземные сооружения", касающийся защиты газораспределительных систем.
Вокруг города
Расстояние от жилых и общественных зданий до газопровода можно найти в "Правилах охраны газораспределительных сетей", утвержденных Постановлением Правительства РФ № 878 от 20.11.2000 г. Основные требования к любому газопроводу – надежность и безопасность эксплуатации.
Многое зависит от способности всего комплекса обеспечить соблюдение правил промышленной безопасности на каждом этапе, а также от возможности отключения отдельных участков для проведения ремонтных и профилактических работ.
Насколько высоко давление в газопроводе
На разных участках газопровода поддерживается разное давление. Стандарты следующие.
- Магистральный газ – Газопроводы класса 1 обслуживаются при давлении от 2,5 до 11,8 МПа, а класса 2 – при давлении от 1 до 2,5 МПа.
- Автономная система – Давление газа в частном газопроводе должно составлять от 3 до 6 бар. Манометр устанавливается на газгольдере и оценивает уровень подачи. Если значение падает ниже 1,5 бар, необходимо вызвать автоцистерну для дозаправки. Нередко за регулятором давления устанавливается еще один анализатор. Стандартное значение в этой точке составляет 37-39 мбар. Следует обратить внимание на постоянство этого значения. Манометр на входе в подвал, третьей контрольной точке системы, должен показывать то же значение, что и манометр рядом с регулятором давления – 37-38 мбар.
- В квартирах и отдельно стоящих домах – 0,3-0,6 МПа является стандартным значением. В последние годы к зданиям подключаются сети среднего давления от 0,6 до 1,2 МПа. Это связано с повсеместной установкой газовых котлов для отопления.

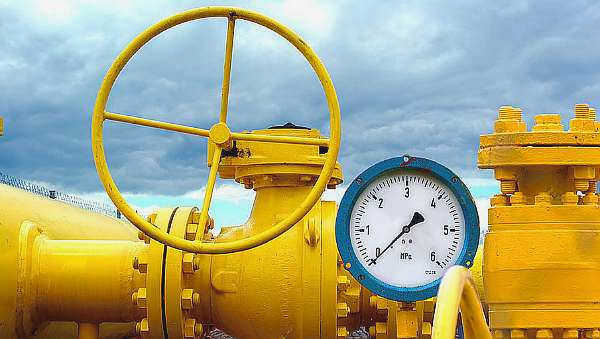

Манометр позволяет контролировать давление во внутридомовой сети и быстро принимать меры в случае неисправности или утечки.
Причины низкого давления
Давление в системе газопровода повышается с помощью специального манометра компрессионные станции. Поскольку сеть распределения голубого топлива сама по себе предполагает снижение напора при достижении конечной точки, потребитель не сталкивается с высокими показаниями в сети..
Низкое давление в трубопроводеОбычно это связано с какими-то плановыми работами на линии, подключением нового клиента, переустановкой труб, заменой оборудования. Газопровод является чрезвычайно надежной системой, и ремонт требуется редко. Однако во время ремонтных работ некоторые детали отсоединяются, что также может привести к снижению тарифа. Житель или домовладелец не может контролировать эту ситуацию.
Если частный дом имеет независимый источник газа, потеря давления может быть вызвана несколькими причинами. Потеря давления может быть вызвана несколькими причинами. Наиболее банальными из них являются Опустошение газового баллона. Если в нем остается менее 20% газа, он подается под очень низким давлением. То же самое относится к засоренным трубам, переполненному поддону для конденсата, замерзшему редуктору. В первом случае проверьте, что показывает индикатор уровня. Если шкала показывает заполненность на 20-25%, вызовите эвакуатор и заправьте бензобак.
Во всех остальных случаях обратитесь к специалистам .Только они имеют право проверять и ремонтировать систему.
