Дефлектор для дымохода своими руками: размеры, чертежи, конструкция и монтаж

При недостаточной тяге работа плиты будет неполной, это известно каждому, кто разбирается в дымовых трубах. Для того чтобы полностью обеспечить правильную тягу, необходимо, чтобы подача воздуха была достаточной, а отвод газа своевременным, для этого необходимо использовать дефлектор на дымоходе. Правильно спроектированные и высококачественные дефлекторы дымохода обеспечивают правильную и бесперебойную работу любой кухонной плиты.

На производительность плиты и тягу дымохода влияют меняющиеся климатические условия (ветер, метели, осадки) и наличие загрязнений, которые часто попадают прямо в дымоход и засоряют его.

Для невентилируемого дымохода требуется высококачественный дымоход, способный обеспечить своевременную и регулярную тягу дымохода. Если по каким-то причинам это невозможно, отличным помощником будет дефлектор дымохода. Рассмотрим подробнее тему – как сделать дефлектор на дымоход своими руками: инструкции и чертежи.

Содержание

Почему дымит труба?

Дефлектор – это устройство на дымоходе, использование которого обеспечивает барьер для потока воздуха, образующийся под действием ветра. Проще говоря, это очень простое, но очень эффективное устройство для защиты дымохода от различных видов мусора, осадков и т.д.

Эксперты утверждают, что для повышения эффективности вашей плиты на 25% достаточно установить дефлектор на дымоход. Для того чтобы он работал эффективно, правильно и безотказно, сам дымоход должен быть правильно установлен (соответствующая высота конструкции, ее расположение, правильно подобранное сечение и т.д.).

Часто случается, что дымоход начинает дымить, и чтобы устранить эту проблему, необходимо сначала выяснить причины такого поведения. Первая причина – увеличение скорости и силы воздушного потока из-за сильного, порывистого ветра. В этом случае дыму просто “не дают” выйти, поскольку он сминается сильным потоком, входящим в дымоход.

Вторая причина – неправильный диаметр дымохода (о важности этого фактора мы упоминали ранее). Если диаметр слишком мал, не будет достаточно места для нормального выхода дыма из дымохода.

Дымление также будет регулярным процессом, если сам дымоход неправильно расположен на крыше (оказывается, даже такие, казалось бы, незначительные детали могут повлиять на эффективность конструкции).

Типы дефлекторов для дымоходов

Выявив причины, мы можем приступить к решению проблемы, проанализировав имеющиеся типы.

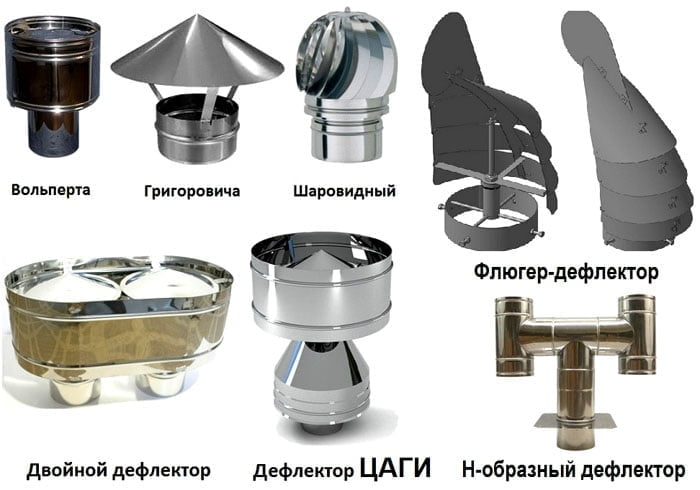

По определению, существует несколько типов рассматриваемого устройства:

“Вольпер” (он имеет довольно простой дизайн и круглую форму)
дефлектор на дымоходе Григоровича (напоминает беседку)
глобусообразная (название говорит само за себя)
дефлектор n-образной формы
“Шенар” (выпускается в форме звезды)
ЦАГИ
двойной
“Дефлектор-лопасть”.

Чертежи, размеры и параметры

Каждый из имеющихся типов имеет свои параметры и способ изготовления. Чтобы разобраться в конструкциях и параметрах такого устройства, рассмотрим несколько из них, а также узнаем, как сделать дефлектор на дымоход своими руками с помощью чертежей.

Дефлектор на дымоход Григоровича: этот тип характеризуется простой конструкцией и высокой эффективностью. Высота рассматриваемого устройства составляет 1,6 д, ширина изготовленной крышки не должна превышать 1,9 д. В процессе производства также стоит обратить внимание на тщательно подобранную ширину диффузора, в данном случае рассматриваемый параметр будет равен 1,3 d (стоит также отметить, что величина d обозначает выбранный диаметр дымохода, а точнее его канала).

Дефлектор FACI: в этом случае важную роль играет правильный размер диффузора (точнее, его широкой части). Этот параметр равен 1,25 d, так как здесь необходимо знать его размеры (высота 1,3 d, диаметр, при данной высоте должен быть равен 2,5 d). Поскольку эта конструкция включает в себя зонтичную часть, ее параметры также должны быть точно рассчитаны – ширина части составляет 1,8 d.

Принцип работы и конструкция дефлектора дымохода

Прежде чем приступить к изготовлению дефлектора на дымоход своими руками, необходимо, прежде всего, изучить его устройство, чертежи и понять принцип его работы. Таким образом, подобные устройства, несмотря на многочисленные вариации, состоят из трех основных частей: диффузора, цилиндра и, непосредственно, колпака. Не забывайте о, казалось бы, незначительном, но на самом деле очень важном компоненте перегородки – кольцевой перегородке.

Несмотря на разнообразие типов дефлекторов на дымоход, принцип их работы идентичен:

Движению воздушных потоков, поступающих в дымоход, препятствуют стенки цилиндра, который расположен в верхней части дефлектора. Это означает, что воздушные потоки ударяют в него, и часть воздушной массы из потока движется вверх по цилиндру, забирая с собой дым, выходящий из трубы.
В результате скорость выходящего из дымохода дыма становится больше, а тяга многократно увеличивается, что в свою очередь повышает эффективность самого дымохода.
При наличии дефлектора не имеет значения, какова скорость воздушного потока снаружи и с какой стороны дует ветер, поскольку цилиндр имеет специальные прорези, которые притягивают дым вместе с воздухом.

Особенности этой конструкции

Если ветер дует снизу, под конструкцией козырька образуются водовороты, что замедляет отвод дыма (незначительный, но все же недостаток этих изделий). Однако и для этой проблемы есть решение – установка инвертированного диффузора под зонтиком самого прибора.

Дефлекторы дымоходов довольно просты в конструкции и эксплуатации, но их эффективность, без сомнения, можно назвать высокой. Каждое устройство, и дефлекторы не исключение, имеет некоторые недостатки, но если провести общий анализ всех имеющихся функций и возможностей этого устройства, то плюсы и положительные стороны явно перевесят минусы и недостатки.

Установка дефлектора на дымоходе

Правильное исполнение такой конструкции не является гарантией успеха в ее эксплуатации, ведь не менее важен монтаж, который является завершающим этапом использования устройства.

Установите дефлектор на дымоход, причем его легко установить, как самостоятельно, так и купив в магазине. Поскольку устройство состоит из множества частей, его необходимо собрать как единое целое, прежде чем выходить на крышу и начинать установку. Следующие инструкции и чертежи объяснят, как сделать дефлектор, который легко собирается и не требует дополнительных навыков или знаний.

Способ монтажа зависит от типа дымохода, на котором будет установлен дефлектор. В большинстве случаев для обеспечения прочного крепления достаточно нескольких отверстий и хомута (необходимо просверлить отверстия в самом дымоходе). Если кровельный материал является легковоспламеняющимся, то на дефлектор дымохода необходимо установить дополнительный искрогаситель.

Как сделать собственный дефлектор для дымохода

Последовательность действий при изготовлении устройства будет следующей:

Сделайте чертеж всех деталей на бумаге (при этом выдолбите их размер), вырежьте их и соедините вместе.
Когда все параметры макета бумаги совпадут, проделайте то же самое на металлическом листе.
Форма абажура вырезается на куске металла и скручивается в цилиндр.
Чтобы соединить все части перегородки, аккуратно просверлите в них отверстия и с помощью шурупов или специальных заклепок создайте единую конструкцию.
Затем изготавливается шапочка, соединяются ремешки и соединяются все отдельно изготовленные детали.

Ничего сложного в процессе создания дефлектора на трубу своими руками нет, главное – соблюдать правила сборки и не забывать правильно подбирать все параметры конструкции.

Как сделать дефлектор для дымохода самостоятельно: инструкции, советы, секреты

Дымоход для отвода дыма от кухонной плиты или котла в частном доме требует специального устройства, установленного на самом верху. Без этого устройства дымоход не работает должным образом. Речь идет о дефлекторе дымохода. Оказывается, его легко построить самостоятельно. Давайте разберем принцип действия этого продукта, его виды и как сделать их своими руками.

Для чего нужен дефлектор

Назначение устройства очевидно – изделие увеличивает тягу на кухне и в то же время защищает систему отопления от попадания снега, дождя и грязи. Без дефлектора ветер раздувает струю дыма, что вызывает трудности и даже сопротивление. Уменьшается тяга в теплогенераторе.

Опыт показывает, что наличие описанного устройства на дымоходе в частном доме обеспечивает повышение эффективности системы отопления. Этот показатель может достигать 20%.

Как работает дефлектор

Рассмотрим принцип действия описанной конструкции на простейшем примере. Этот дефлектор имеет внешний (верхний) цилиндр и зонт.

Простейший дефлектор состоит из корпуса (дефлектора) и зонта

Во время его работы происходят следующие процессы:

Ветер переносит воздушные массы. Они ударяют по внешнему цилиндру.
Затем течения закручиваются вокруг его поверхности.
Некоторые из них, поднимаясь после завихрения над внешним цилиндром, улавливают дым от печки. Дизайн увеличивается.
Зонт, в свою очередь, предотвращает попадание осадков и грязи в теплогенератор.

Эта схема была изобретена давно и доказала свою эффективность на протяжении многих лет.

У этой конструкции зонта есть один недостаток. Если ветер дует снизу, он ударяется о внутренние поверхности зонта. Отскакивая назад, воздушная масса препятствует выходу дыма. Но такое явление возможно только при редких нисходящих ветрах. Однако существует решение, позволяющее устранить этот недостаток. Это использование вторичного зонта с перевернутой поверхностью, то есть не выпуклой, а вогнутой.

Типы дефлекторов

Существует не так много основных вариантов.

Дефлектор

Это изделие состоит из нескольких соединенных между собой навесов, которые вращаются под действием ветра. Для обеспечения этого движения на самом верху конструкции установлен флюгер. Благодаря своей плоской поверхности, использующей эффект паруса, он реагирует на воздушные массы и вращает всю конструкцию позади себя.

Современный дефлектор ветра с флюгером содержит несколько навесов и вращается на ветру

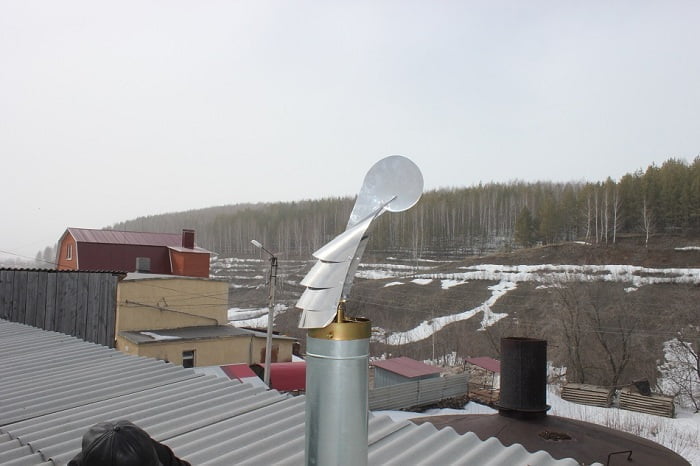

Многие изделия имеют стебель в форме стрелы, указывающий направление ветра.

Дефлекторы увеличивают тягу дымохода от радиатора. Это объясняется их положением – они препятствуют ветру, как бы отсекая его. В то же время они защищают радиатор от попадания осадков и грязи. Преимущество такой конструкции в том, что она всегда располагается в нужном месте – именно там, куда дует ветер. Однако этот тип дефлектора имеет определенный недостаток. Вращение козырьков обеспечивается подшипником, который недолговечен и требует периодической смазки. А на морозе механизм может заклинить.

Н-образный дефлектор

Следующая конструкция основана на использовании дополнительных секций труб.

Использование Н-образных дефлекторов оправдано только в регионах с высокой ветровой нагрузкой.

Эти элементы расположены в форме буквы “H”. Отсюда и название: “H-образный”. Очевидно, что в данном случае попадание осадков в дымоход невозможно из-за горизонтально расположенного патрубка. Два вертикальных элемента по бокам конструкции обеспечивают повышенную тягу от теплогенератора. Выхлопные газы засасываются воздушными массами и одновременно выбрасываются в нескольких направлениях. Описанная выше конструкция часто используется в регионах с постоянными сильными ветрами. Однако в умеренном климате эффективность такого аппарата невысока.

Искрогаситель

Существуют также типы устройств, которые используются для избавления от продуктов горения, оставшихся в дыму. Обычно для этого используется классический дефлектор с цилиндром и зонтиком, оснащенный сеткой. Это то, что гасит искры.

Мелкая сетка предотвращает выход горячих искр за пределы дефлектора.

Это происходит, когда продукты сгорания ударяются о стенки сетки. Искры немедленно гаснут, когда встречают такое препятствие. Это преимущество привлекательно для владельцев, у которых дымоход находится вблизи деревьев или других легковоспламеняющихся объектов. Сетчатая поверхность этого дефлектора может быть единым целым со стенками цилиндра, или же это может быть горизонтальный барьер внутри дымохода на пути дыма.

Единственным недостатком искрового дефлектора является то, что при неправильном изготовлении он может уменьшить тягу, что несовместимо с его назначением.

Дефлектор FAGI

Это один из самых распространенных вариантов. Он был разработан в Центральном институте аэрогидродинамики. Название этого учреждения является сокращенным в названии продукта. Дефлектор состоит из основного стержня, прикрепленного к дымовой трубе, и диффузора, широкого кольца и зонта.

Преимуществом дефлектора FAGI является низкое расположение вытяжки: теплый воздух беспрепятственно выходит из дымохода, значительно увеличивая тягу.

Принцип прост. Ветер дует на поверхность кольца и собирает дым как сверху, так и снизу. Зонт, помещенный внутрь этого внешнего цилиндра, защищает от осадков. Преимущество этого типа дефлектора как раз в том, что зонт находится ниже верхней точки кольца. Следовательно, дым, выходящий из-под указанного элемента, совершенно не препятствует ветру. К недостаткам конструкции относится сложность изготовления.

Дефлектор Григоровича

Это самый простой вариант, который легко воспроизвести своими руками. Сборка состоит из зонта, диффузора и патрубка.

Дефлектор Григоровича легко сделать своими руками

Ветер ударяется о поверхность диффузора (часть воздуховода, где скорость потока увеличивается из-за изменения диаметра). Внешние воздушные массы сверху поднимают дым. Преимуществом конструкции является ее простота. Недостатком изделия является то, что зонт расположен высоко над диффузором, и часть ветра все равно сдувает дым сбоку. Цилиндрический корпус может быть и простым, если нет диффузора. Из-за своей простоты устройство Григоровича не очень эффективно для увеличения тяги, но хорошо защищает от осадков.

Что лучше: перегородка или простой зонт?

Некоторые владельцы предпочитают не утруждать себя этим. Они просто оснащают конец дымохода зонтиком на держателе. Последняя выполнена в виде цилиндра с тем же диаметром, что и дымоход. В принципе, получается тот же дефлектор Григоровича, но с простым корпусом, без диффузора. Такое устройство не увеличивает тягу. Но она оправдывает себя в домах отдыха, где частный дом не используется в качестве постоянного места жительства. Если хозяева нагревают плиту всего несколько раз весной и осенью, им вполне хватит зонтика на ручке.

Если вы постоянно живете в загородном доме, увеличение тяги с помощью дефлектора абсолютно необходимо. В противном случае около пятой части отопительного топлива будет просто расходоваться впустую. Поэтому в этом случае лучше добавить к конструкции хотя бы ветрозащитное кольцо и получить полноценный дефлектор.

Самостоятельное изготовление и сборка ветрового дефлектора

В качестве примера возьмем классическую конструкцию Григоровича. Технология его создания проста.

Детальный чертеж дефлектора

Прежде всего, давайте сделаем рисунок.

Эскиз дефлектора можно нарисовать карандашом, но важно перенести на него все размеры устройства.

Размеры пропорциональны диаметру дымохода D:

Высота всего изделия составляет примерно 1,7 x D;
Диаметр колокола у основания равен 2 x D;
мы предполагаем высоту примерно 5-7 см;
Больший диаметр диффузора также принимается равным 2 x D;
Меньший диаметр принимается равным диаметру дымохода;
Высота абажура составляет 1,3 x D.

Остальные размеры – на ваше усмотрение.

Необходимые инструменты

Нам понадобятся следующие инструменты:

ножницы по металлу;
молоток;
плоскогубцы
клепальный станок;
рулетка;
карандаш;
картон;
компас.

В качестве материала используется оцинкованный металлический лист толщиной 0,8 мм.

Пошаговая инструкция по сборке дефлектора

Инструкция по сборке дефлектора Григоровича выглядит следующим образом:

Нарисуйте на картоне чертежи всех трех компонентов продукта в натуральную величину. Для этого возьмите чертеж и мысленно разверните диффузор, трубу коллектора и крышку на плоскости. Как вы это делаете? С коллекторной трубой все понятно – получается прямоугольник, у которого одна из сторон равна длине окружности. Но с конусами дело обстоит сложнее. Примем за них значение радиуса основания R и длину наклонной стороны L. Тогда угол развертки равен 180 x (R/L).

Угол резания рассчитывается по довольно простой формуле

Чтобы проверить правильность выреза, можно сначала собрать модель из картона

С помощью ножниц по металлу аккуратно разрежьте оцинкованные листы по отмеченной линии.

Раскатайте кусочки и придайте им задуманную форму. Прикрепите сцепляющиеся края с помощью ремней и заклепок или болтов и гаек. Просто наложите друг на друга сцепляющиеся края патрубка. Затем закрепите полученную сборку с помощью выбранных вами крепежных элементов.

Для скрепления деталей можно использовать заклепки или болты.

Приведенные выше инструкции подходят и для других типов установок. В таких случаях, однако, требуются дополнительные компоненты сборки и, следовательно, более высокая рабочая нагрузка.

Видео: Как сделать дефлектор для дымохода своими руками

Крепление дефлектора на дымоходе

Теперь рассмотрим процесс монтажа изделия на дымоход.

Из остатков оцинкованного листа вырезаем полосу. Его ширина составляет два сантиметра. Его длина равна окружности дымохода плюс два сантиметра. Просто измерьте длину трубы с помощью рулетки. Таким образом, получается полуфабрикат для зажима.
Установите впускную трубу дефлектора на дымоход.
Затяните соединение с вырезом.

Затяните соединение стальной лентой.

Существует более простой метод. Можно “поставить” установку на дымоход и прикрутить ее саморезами с помощью шуруповерта. Однако в этом случае часть дыма будет проникать через монтажные отверстия. Затем мы нагреваем теплогенератор и проверяем тягу, измеряя время выгорания топлива.

Оказывается, сделать дефлектор для дымохода совсем не сложно. Все, что вам нужно, это хорошие навыки монтажника и следование инструкциям. Изделие не требует обслуживания в процессе эксплуатации. Единственное, что вам нужно сделать, это проверить, не ослаблен ли он. Выгода от использования дефлектора дымохода очевидна – он экономит топливо и обогревает дом.

Дефлектор дымохода своими руками – как правильно сделать?

На первый взгляд дефлектор воспринимается как специальный колпак над дымоходом. При ближайшем рассмотрении вы увидите, что это короткая труба, закрепленная на крышке дымохода с помощью зонта. Дефлектор защищает верхнюю часть дымохода от сильных порывов ветра и выступает в качестве архитектурного элемента. Альтернативные названия этого незаменимого устройства – флюгер и трубочист.

Принцип работы ветрового дефлектора

Как работают дефлекторы

Стандартный прибор состоит из трех основных элементов – цилиндра, диффузора и защитного колпачка (зонта). Кроме того, конструкция оснащена кольцевым дефлектором, который расположен в нижней части и вокруг диффузора. Существует несколько разновидностей дефлекторов, которые отличаются по форме, размеру и количеству элементов, но все, независимо от типа, работают по одному и тому же принципу.

Эта конструкция устанавливается на самом верху дымохода и образует барьер для потока воздуха. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и распадается на множество небольших воздушных потоков малой интенсивности. Некоторые из них поднимаются вверх по телу и захватывают дым, выходящий из трубы. Это увеличивает тягу в дымоходе.

Из-за отсутствия вихрей дым и угарный газ не втягиваются обратно в дымоход, а полностью выводятся наружу. Кроме того, дефлектор предотвращает засорение дымохода сверху и выполняет декоративную функцию.

Доказано, что после установки дефлектора эффективность отопительного прибора увеличивается на 15-20%. Конечно, один только дефлектор не поможет, если дымоход установлен недостаточно высоко или неправильно выбрано сечение соединительной трубы. Положение трубы на крыше также важно.

Назначение дефлектора

Следующие задачи можно решить с помощью установки дефлектора дымохода.

Защитите дымоход от засорения и влаги.

В межсезонье на нем могут гнездиться птицы, дымоход забивается снегом, а во время дождя в него попадает много воды. Дефлектор полностью исключает возникновение подобных проблем.

Дефлектор состоит из трех основных компонентов: диффузора, зонта и корпуса. Диффузор изменяет скорость движения продуктов сгорания в дымоходе, зонт защищает его от воды и загрязнений, а корпус рассеивает воздушный поток и создает отрицательное давление, увеличивая тягу. Существуют модификации с установленной защитной сеткой, но такое дополнение несколько ухудшает характеристики дефлектора.

Стандартная конструкция дефлектора

Действие дефлектора объясняется эффектом Бернулли: скорость воздуха напрямую зависит от давления в воздуховоде. Воздух увеличивает свою скорость в суженном диффузоре, поэтому давление в корпусе уменьшается, а тяга в дымоходе увеличивается.

Механизм дефлектора основан на эффекте Бернулли

Типы дефлекторов

Основные различия заключаются в форме конструкции и количестве компонентов. Материалом для таких устройств служит нержавеющая и оцинкованная сталь, реже – медь. Они могут быть цилиндрическими, квадратными, круглыми, открытого и закрытого типов. Устройства одного типа могут отличаться по верху: одни изделия изготавливаются с конусообразным зонтом, другие – с двускатной или шатровой крышей, третьи – плоские или с декоративными фигурными элементами.

Диаметр дефлектора варьируется от 100 до 500 мм, ширина диффузора – от 240 до 1000 мм, высота конструкции – от 14 до 60 см.

Устройство крепится к дымоходу с помощью кронштейнов, хомутов, винтов, с использованием уплотнительной ленты. Используемая сталь имеет толщину от 0,5 до 1 мм, в зависимости от диаметра самого дефлектора. Устройство может быть дополнительно оснащено искрогасителем, если существует риск возгорания крыши.

Ветрозащитные устройства с искрогасителями

Как работает флюгер

Функция дефлектора или флюгера заключается в следующем

Когда ветер дует сверху вниз в дымоход, газы всасываются через нижнюю кольцевую щель устройства;
когда ветер дует снизу вверх, газы всасываются через верхнее кольцевое отверстие;
если ветер дует горизонтально, угарный газ и другие ненужные вещества отсасываются из двух щелей одновременно.

Флюгер работает хуже всего, когда ветер дует снизу вверх. Это происходит потому, что зонт отталкивает воздушные потоки и направляет их в сторону, противоположную движению продуктов сгорания.

Это устройство заставляет ветер следовать в определенном направлении, что улучшает тягу воздуха.

Для того чтобы дефлектор работал эффективно, независимо от направления ветра, зонт устройства имеет форму двух конусов, соединенных у основания. Нижний конус предназначен для выталкивания воздуха и продуктов сгорания из выходного отверстия дымохода.

Установка дефлектора дымохода

Перед установкой дефлектора внимательно осмотрите печную трубу и область вокруг нее. Если верхняя часть дымохода доступна, дефлектор тяги можно установить несколькими способами:

затяните нижнюю часть дефлектора с помощью хомута;
используйте резьбовые соединения.

В первом случае в приемном патрубке прорезаются удлиненные канавки, чтобы он сжимался и как можно плотнее охватывал дымоход. Если для крепления используются болты и гайки, то конструкция устанавливается на дымоход и просверливается с трех сторон. После установки крепления на место и затягивания гаек нанесите любой защитный состав на открытый участок резьбы – соединение потребует периодического удаления.Для надежной фиксации дефлектора можно использовать дополнительные кронштейны – главное, чтобы конструкцию не снесло сильными порывами ветра.

Не рекомендуется использовать заклепочные соединения при установке дефлектора на дымоход. Когда придет время чистить дымоход от сажи, будет трудно удалить средство для улучшения тяги.

В случае высоких дымоходов и когда доступ к дымоходу затруднен или опасен, дефлектор соединяется с адаптером, который позволяет плотно зафиксировать устройство без дополнительных креплений. В этом случае процедура выглядит следующим образом:

От подходящей трубы отрезается кусок длиной 20-25 см. Если не удается найти деталь, подходящую к дымоходу, цилиндр нужного размера изготавливается путем складывания полосы листового металла и последующей сварки встык.
Дефлектор крепится к краю переходной втулки с помощью резьбовых соединений.
С помощью длинного стержня поднимите конструкцию вверх и установите ее на дымоход.

В последнем случае существует вероятность попадания воздуха в зазор между гильзой и дымоходом.

Разнообразие конструкций дефлекторов позволяет легко выбрать подходящий. Потратив несколько часов на его изготовление и установку, вы можете значительно увеличить тягу и тем самым повысить эффективность и безопасность вашего отопления. Важно правильно рассчитать параметры дефлектора и изготовить его в полном соответствии с чертежами – только тогда законы аэродинамики будут играть вам на руку.

Особенности установки

Положение дефлектора оказывает непосредственное влияние на эффективность дефлектора дымохода. Существуют определенные условия, которые должны быть соблюдены при монтаже конструкции на дымоход:

На плоской крыше дымоход должен быть расположен выше, чем ограждающая конструкция здания;
на скатной крыше оголовок дымохода должен располагаться выше конька, если расстояние между ними менее 1,5 м, и устанавливаться на одном уровне, если расстояние между ними составляет от 1,5 до 3 м;

изготовление дефлектора дымохода

Дефлектор дымохода представляет собой устройство, состоящее из трех основных частей: нижнего цилиндра, верхней чаши (диффузора) и конического колпака (зонта).

Нижний цилиндр изготовлен из трубы, материал которой может быть асбестовым, металлическим или керамическим. Этот элемент соединен с верхней панелью, установлен на трех или четырех ножках и увеличивается к низу. Над ним устанавливается конусообразный колпак, иногда называемый зонтиком.

На верхней части нижней и верхней чаш сформированы кольцеобразные перегородки. Они не дают ветру принять вертикальное направление.

Дефлектор состоит из: 1 – козырек зонта, 2 – ножки, 3 – конусообразный щит, 4 – диффузор, 5 – патрубок, 6 – корпус

Флюгер устанавливается таким образом, чтобы ветер, дующий с обеих сторон, не мешал вентиляции. Воздушные потоки должны способствовать выходу продуктов сгорания, увлекаемых верхним и нижним кольцами.

Тень и зонт – это изделия, чаще всего изготовленные из оцинкованной стали. Лучшим сырьем для создания этих частей дефлектора является высококачественная котловая сталь, поскольку они работают в условиях переменной влажности, неожиданных колебаний температуры и высокого риска ржавления.

Существуют различные типы дефлекторов в зависимости от их конструкции:

Дефлектор Григоровича;
Отражающее лезвие;
Н-образный дефлектор;
Дефлектор TSAGI;
Искровой прерыватель.

Дефлектор Григоровича

Наиболее популярным типом колпака для дымохода является дефлектор дымохода Григоровича. Он имеет упрощенную конструкцию, поэтому его легко сделать своими руками.

В нижнем цилиндре дефлектора Григоровича имеется несколько сопел. Помимо него, основными компонентами данного типа дефлектора являются верхний цилиндр, конический элемент и два кронштейна, используемые для крепления изделия к дымоходу.

Дефлектор Григоровича целесообразно изготавливать из оцинкованного листа и стали или стали, специально предназначенной для строительства котлов. Рекомендуемая толщина материала составляет 0,5 мм.

Наиболее важными частями дефлектора Григоровича считаются диффузор, закрывающая крышка и обратный диффузор.

Несмотря на отличную способность дефлектора Григоровича усиливать тягу и защищать дымоход от попадания инородных тел, у него есть один существенный недостаток – плохая работа при слабом ветре.

Дефлектор Григоровича изготавливается поэтапно:

Подготовьте инструменты (рулетку, линейку, маркер, картон, ножницы по металлу, дрель, сверла и саморезы) и материалы (листы и полосы).
Определите размеры устройства. Для упрощения расчетов используйте формулы для коэффициентов параметров дефлектора. Согласно им, высота дефлектора в 1,6 раза больше диаметра дымохода, ширина диффузора в 1,2 раза больше диаметра дымохода, а ширина колпака равна двум диаметрам дымохода.
Сделайте рисунок каждой детали на картоне. Полученные шаблоны вырезают и соединяют, проверяя правильность размеров.
После того как вы убедились, что ошибок нет, контуры всех картонных деталей прорисовываются на металлическом листе. Вырежьте детали с помощью ножниц по металлу.
Сверните одну из частей в цилиндр, чтобы получился корпус абажура. Вдоль края детали просверливаются два отверстия, в которые вставляются шурупы.

Воздушный дефлектор

Воздушный дефлектор собирается из таких деталей, как:

Полуцилиндр, который действует как барьер против сильного ветра;
Крышка, преграждающая путь обломкам дымохода;
Флюгер, который вращается в зависимости от направления ветра;
Центральная ось, которая соединяется с каждым компонентом устройства;
Цоколь, который служит дополнительным креплением устройства на дымоходе.

По сравнению с другими устройствами для балансировки погружения, ветровой дефлектор является передовым устройством. Он работает по принципу корабельного паруса. Дефлектор характеризуется наличием вращающегося корпуса, который приводится в движение ветром.

Дефлектор ветра находится в постоянном движении и поэтому легко улучшает тягу.

Изготовление ветрового дефлектора включает в себя следующий процесс:

Нижний и верхний цилиндры вырезаются из листового металла и формуются. Тот, что находится внизу, поддерживается болтами и гайками. Затем верхний цилиндр прикрепляется к конструкции, и для его фиксации используется зажим. С помощью заклепок прикрепите перевернутый конус к краям стоек, обеспечив тем самым основание для флюгера.
Отрежьте кусок трубы длиной 12,5 см и диаметром 1,3 см, чтобы сделать опору для флюгера. Добавьте резьбу на один конец трубы для крепления. Вставьте подшипник в центр детали и приварите две стальные полосы по бокам, наклонив их так же, как и купол. Важно, чтобы панели не препятствовали круговому движению конструкции.

Видео: флюгер на дымоход своими руками

Н-образный дефлектор

Н-образный дефлектор повторяет очертания буквы. Устройство устанавливается особым образом: выход дымохода соединяется с патрубком такого же сечения, а затем к нему справа и слева присоединяются еще две детали.

Н-образная перегородка является необычным устройством и поэтому используется редко.

Преимущества Н-образного дефлектора следующие

Работа без защитного колпака, так как выход дымохода уже защищен от попадания инородных тел путем включения в систему горизонтальных элементов;
Положительно влияет на тягу в дымоходе, независимо от того, откуда дует ветер.

Н-образный дефлектор устанавливается только на дымоходах предприятий или котельных, работа которых требует значительных энергоресурсов. Поэтому не рекомендуется готовить его в домашних условиях.

Дефлектор FACI

Дымоход или дефлектор TSAGI состоит из входного патрубка, диффузора, корпуса, зонтов и крепежных элементов. Цилиндр устройства может быть круглым или прямоугольным. Для защиты дефлектора от неисправностей его крепят на расстоянии от 1 до 1,6 м от покрытия крыши.

Дефлектор ЦАГИ оснащен кольцом, которого нет в конструкции дефлектора Григоровича.

К преимуществам дефлектора ЦАГИ относятся:

Головка выпускного патрубка застрахована от повреждений, вызванных природными явлениями;
Оснащен цилиндрической перегородкой, которая предотвращает нежелательную тягу даже в воздуховоде с большим сечением;
Возможность использования более дешевого материала для изготовления устройства (нержавеющая сталь может быть заменена пластиком для выхода холодного газа).

Недостатками дефлектора FGD являются:

Отсутствие защиты дымовой трубы от капель дождя и снега, что требует установки на прибор специального колпака;
Сложность установки зимой, так как в это время внутренние стенки прибора покрываются слоем льда, который может запечатать проходную часть;
Высокая чувствительность к направлению ветра (в абсолютно безветренную погоду или при едва ощутимом ветре дефлектор создает сопротивление воздуха).

Дефлектор FAGI без проблем работает при сильном ветре. Рекомендуется устанавливать устройство как можно выше над крышей, так как это положительно влияет на процесс улучшения тяги.

Дефлектор FAGI предназначен для увеличения тяги при сильном ветре

Дефлектор FAGI создается путем выполнения следующих действий:

Рассчитав параметры устройства, составляется чертеж. В этом случае учитывается диаметр дымохода (d). В конструкции дефлектора были приняты следующие размерные пропорции: широкое сечение абажура – 1,25 d, диаметр круглой части – 2 d, высота кольца – 1,2 d, расстояние от нижнего края кольца до конического сечения абажура – d/2, высота абажура – d/2 + 1,2 d, ширина зонта – 1,4 d.

Видео: изготовление дефлектора FAGI с деталями

Искрогаситель на дымоходе

Устройство, называемое искрогасителем, состоит из следующих частей:

Корпус (цилиндрическая трубка);
Капот (защитная крышка);
Искроулавливающая сеть.

Простейшее приспособление представляет собой герметичную трубку с отверстиями в стенках в верхней части.

Установка искрогасителя обычно необходима в плите, камине или котле, в который загружается твердое топливо. В качестве топлива используется древесина или изделия из нее.

Основное отличие искрогасителя от огнетушителя заключается в сетчатых стенках.

Спринклерный огнетушитель имеет следующие преимущества

защищает крышу от возгорания;
создает барьер для мусора;
защищает дымоход от птиц и гнездования.

К недостаткам устройства относятся:

Искрогашение не 100%, что особенно заметно при нормальной тяге;
Сажа забивает отверстия, что затрудняет выход дыма из дымохода.

Важное правило, которому необходимо следовать при изготовлении искрогасителя, – не делать размер ячеек 5 мм. Но не делайте отверстия маленькими, так как газ будет плохо выходить из дымохода.

Искрогаситель изготавливается следующим образом:

Определите диаметр дымовой трубы. На основе этого чертежа нарисуйте на картоне контуры отдельных компонентов прибора. Шаблоны вырезаются, кладутся на лист и обводятся мелком. Используйте ножницы по металлу, чтобы достать детали прерывателя искры.
Сетка изготавливается из металлических прутьев толщиной от 1 до 6 мм. Вместо него можно использовать кусок имеющейся проволочной сетки.

Металлическую сетку можно без усилий согнуть, если постучать по ней молотком. Это необычное действие избавит металл от чрезмерного напряжения и сделает его послушным для изменения формы.

Искровой прерыватель может быть соединен с дефлектором. Для этого к его основанию прикрепляется навес, вырезанный из металла, согнутый определенным образом и закрепленный заклепками. Полученный продукт будет выглядеть как конус, диаметр которого немного больше размера основной трубы.

Видео: установка дефлектора выхлопной системы

Установка дефлектора дымохода на крыше

Существует два варианта установки дефлектора: подключение непосредственно к дымоходу или установка на участке трубы, который впоследствии надевается на дымоход. Второй способ считается лучшим с точки зрения удобства и безопасности, так как наиболее хлопотная часть работы выполняется на земле, а не на крыше.

Нормы в соответствии с ГОСТ

Выдержки из действующих нормативных документов, касающиеся установки дефлектора на дымоход, информируют о следующих моментах:

Любые форсунки на дымоходе должны быть установлены таким образом, чтобы они не преграждали путь продуктам сгорания;
На наклонной крыше дымоход должен находиться выше перил;

Необходимые инструменты

Для установки дефлектора дымохода вам понадобятся следующие инструменты и крепеж:

Электрическая дрель;
гаечные ключи;
Резьбовые стержни;
орехи;
зажимы;
две лестницы (одна для подъема на крышу, другая для передвижения по крыше).

Кроме того, вам понадобится отрезок трубы для установки устройства на дымовой трубе. Его диаметр должен быть немного больше диаметра дымовой трубы.

Крепление дефлектора дымохода

Дефлектор дымохода крепится к дымоходу путем выполнения определенных действий:

На подготовленном участке трубы, на расстоянии 10 см от края, отметьте места, где необходимо просверлить отверстия для крепежных элементов. Аналогичные отметки нанесены на широкой части диффузора.
Просверлите отверстия в секции трубы и диффузоре. Детали временно соединяют вместе, проверяя, чтобы верхние и нижние отверстия были совмещены. Если это не так, детали считаются бракованными, поскольку крепежные элементы не могут быть вставлены равномерно.
Штифты вставляются в отверстия. С обеих сторон, на диффузоре и на отрезке трубы, крепежные элементы фиксируются гайками. Затягивайте их равномерно, чтобы предотвратить деформацию изделия.
Поднимитесь на крышу с готовым устройством. Установите конструкцию на дымоход и зажмите ее хомутами.

При установке дефлектора на дымоход из кирпичной кладки вооружитесь гвоздями и молотком.

Работая так, как описано выше, можно установить любое устройство, кроме дефлектора-дымохода, так как его конструкция довольно нестандартна.

Если используется флюгер с розой ветров, необходимо просверлить 3 отверстия в дымоходе с помощью дрели. Отверстия сверлятся на одном уровне, чтобы впоследствии можно было вставить болты. Крепежи устанавливаются в отверстия после того, как кольцевая часть флюгера вставлена в дымоход. Ось вставляется в кольцевой подшипник, на который последовательно зацепляются цилиндр, крыло узла и чашка колокола. Компоненты ветрового дефлектора крепятся с помощью кронштейнов или заклепок.

Дефлектор можно смело назвать полезным устройством, которое положительно влияет на тягу дымохода и функционирование отопительных приборов. Изготовить и соединить приспособление с трубой относительно просто, нужно только проявить “смекалку” при выборе типа дефлектора.

Количество блоков: 9 | Общее количество символов: 26083
Количество использованных доноров: 4
Информация о каждом доноре:

Как установить дефлектор на дымоход своими руками: пошаговая инструкция

Для улучшения тяги дымохода используются различные устройства и технические новинки. Сложность выбранного варианта напрямую влияет на цену. Правильно, вы всегда хотите получить качественное оборудование по минимальной цене.

Самое экономичное решение – сделать дефлектор на дымоход своими руками. Конструкция чрезвычайно проста, а эффективность ее использования трудно переоценить.

Мы расскажем вам, как устроен прибор, и объясним принцип его работы. Мы также дадим вам пошаговые инструкции по сборке и установке простого дефлектора. Мы дополнили эту информацию фотографиями и видеороликами, иллюстрирующими детали конструкции и монтажа вентиляционной вытяжки.

Что такое дефлектор?

Устройство, используемое для увеличения тяги, применяется повсеместно. Конец дымохода обычно имеет форму дефлектора. Дефлектор для птиц, бабочек, листьев и других представителей флоры и фауны – это не просто колпачок.

Это продукт, который имеет особую структуру и действует как средство улучшения тяги, что положительно сказывается на расходе топлива.

Необходимость в дефлекторе

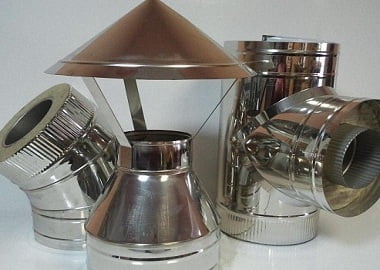

Дефлекторы, представленные на рынке строительных материалов, бывают разных форм и размеров. Они также различаются по материалу, из которого они изготовлены. Это может быть пластик, оцинкованная сталь, нержавеющая сталь и другие сплавы. Спектр применения также очень широк.

Типы дефлекторов тяги дымохода для частного и коммунального использования различаются по внешнему виду, материалу изготовления и стоимости изделия.

Дефлектор тяги используется для усиления тяги в вентиляционных и дымовых трубах.

В зависимости от назначения предлагаются изделия для установки на:

дымоходы;
вентиляционные каналы
канализационные вентиляционные каналы;
поршневой пневматический двигатель (для системы охлаждения);
другие системы.

Устройство предназначено для дымоходов, расположенных на крышах как жилых домов, так и бань, гаражей и других помещений, отапливаемых котлом.

Самое главное, чтобы правила безопасности не запрещали установку таких дополнений на дымоход. Нет разницы, коллективный это дымоход или индивидуальный.

Основные функции, выполняемые дефлектором, установленным на дымоходе:

усиление тяги в дымоходе;
Защита от искр;
Предотвращение попадания в дымоход инородных тел и паразитов;
Служит своего рода заменой для дополнительного участка трубы;
защищает внутреннюю трубу от разрыва.

Оказалось, что дефлектор – очень полезное устройство. Необходимо лишь учитывать индивидуальные характеристики отопительного котла, установленного в доме/ванной комнате, и кровельного материала.

Существуют специальные требования к установке дефлектора на газовых дымоходах. В некоторых моделях приборов установка любых приборов на дымоход строго запрещена.

Как устроен дефлектор?

Deflector переводится как “отражать”, “отскакивать”, что полностью описывает его возможности. В зависимости от модели он может состоять из различных частей.

Основными компонентами устройства являются:

нижний цилиндр;
верхний цилиндр;
капот.

Впускной или нижний цилиндр находится в непосредственном контакте с дымовой трубой. Он изготовлен из листового металла. Это также может быть патрубок из асбестоцементной или керамической трубы.

Верхняя розетка расширяется к низу. Для фиксации на цилиндре используются специальные подставки. На верхнем и нижнем цилиндрах сделаны кольцевые отверстия для изменения направления ветра.

Колпак, зонтик или финиш – это названия верхней части диффузора. Она может быть различной формы – полукруглая, плоская, с крышкой или двускатная.

Принцип работы вентиляционной вытяжки

Дефлектор способен отклоняться при малейшем воздействии ветра. Более того, он не просто откидывается в сторону, а устанавливается таким образом, чтобы обеспечить наиболее благоприятные условия для вывода продуктов сгорания через дымоход. Самое главное, чтобы ветер не мешал этому процессу.

Принцип работы дефлектора заключается в том, что он устанавливается на дымоход и препятствует свободному движению воздушных масс. Ветер должен избегать этого препятствия.

По мере того, как он течет вокруг крыши устройства, он ускоряется, и в этой точке создается зона вакуума/низкого давления. Это позволяет увеличить тягу в дымоходе как минимум на 11-20%.

В зависимости от типа ветра, который проходит над крышей, воздушные потоки могут вести себя по-разному.

ветер дует в дымоход сверху – В этом случае газы будут выдуваться через нижние отверстия;
ветер дует на дефлектор снизу вверх. – воздушная масса проходит через отверстия в верхнем кольце;
воздушные массы движутся горизонтально – верхний и нижний ряды отверстий используются одновременно.

Второй тип движения ветра является самым неблагоприятным. В этом случае зонт-дефлектор на дымоходе отражает ветер в направлении, противоположном движению продуктов сгорания.

Чтобы обратить эту ситуацию в свою пользу, используйте еще один конус того же размера, что и основной. Они соединены между собой основаниями. Оказывается, что зонт-дефлектор состоит из двух конусов, вершины которых направлены в противоположные стороны.

Сделать самому или купить устройство?

Вопрос о целесообразности приобретения дефлектора волнует экономных домовладельцев. Это неудивительно, ведь самое простое устройство стоит около 17-18 долларов. Средняя цена покупки составляет 45-60 долларов.

В этом случае изготовить устройство не очень сложно. И эстетический элемент не всегда стоит на первом месте. Иногда требуется дефлектор на дымоход котла, который отапливает гараж или другое подсобное помещение.

Стоимость самых простых вариантов дефлектора начинается от 17 долларов. Для покупки модели Ханженкова, ЦАГИ или Вольперта-Григоровича с оцинкованной сталью потребуется до 50 долларов. Кроме того, они могут быть заводскими или домашними.

Способ изготовления не влияет на эффективность оснастки. Самое главное в этом случае – выбрать правильный диаметр изделия и подходящую модель, которая сможет удовлетворить потребности конкретного дымохода.

При покупке обратите внимание на характеристики дефлектора:

тип материала;
толщина металла;
диаметр патрубка для установки на трубу дымохода.

Производители также предлагают варианты из нержавеющей стали. Они различаются по стоимости – цена роторных моделей из нержавеющей стали может достигать $140 и более.

Самые распространенные дефлекторы, используемые для дымоходов в частных домах, коттеджах и банях: ЦАГИ, круглые “Вольпер”, Н-образные, звездообразные “Шенард”, Григоровича и открытые Астато.

Покупка или создание тягового усилителя – это индивидуальное решение. Для тех, кто любит мастерить что-то дома, это задание станет приятным и интересным занятием.

Если у вас нет инструментов и навыков для проведения работ в домашних условиях, проще и удобнее купить готовое изделие, выбрав наиболее подходящую модель, которая не будет выделяться из общего образа крыши.

При покупке или строительстве собственной установки обратите внимание на материал кровли. Если это легковоспламеняющийся материал, необходимо предусмотреть искрогаситель. Это важный момент для обеспечения безопасности всех членов семьи, проживающих в доме.

Изготовление и установка дефлектора

Дефлектор сквозняка проверен на практике многими поколениями владельцев домов и бунгало. Его эффективность была доказана неоднократно, поэтому неудивительно, что прибор пользуется спросом. А спрос, в свою очередь, порождает предложение.

Цена таких предложений иногда может кусаться – не каждый жаждущий владелец готов отдать 140 долларов за простое устройство.

Как собрать вентиляционную установку

Гораздо дешевле собрать дефлектор из собственных материалов. Особенно если вы хотите построить что-то полезное своими руками. Весь процесс изготовления устройства займет 2-3 часа – время зависит от умения и мастерства сборщика.

Процесс создания дефлектора, увеличивающего струну, своими руками состоит из следующих этапов:

создать рисунок;
делать заготовки;
для сборки устройства;
для установки и крепления на дымоходе.

Первый шаг к созданию рисунка лучше всего делать на бумаге. Для этого необходимо правильно рассчитать диаметр входного патрубка и диаметр карниза. Также высота самого дефлектора.

Чтобы избежать ошибок, для расчетов можно использовать общепринятые формулы.

Внутренний диаметр дымовой трубы играет основополагающую роль в расчете:

высота=1.6-1.7*диаметр;
ширина диффузора=1.2-1.3*диаметр
ширина капота=1,7-1,9*диаметр.

Получив формулу, остается только правильно измерить внутренний диаметр дымохода и подставить полученное значение. Узнав размеры, вы можете начать рисовать контуры заготовок на бумаге.

После того как чертеж готов, лучше всего создать бумажный прототип готового изделия. Это позволит легче заметить любые ошибки или недочеты. Если нет, можно переходить ко второму шагу – созданию настоящих металлических заготовок.

В качестве материала можно использовать лист оцинкованной или нержавеющей стали толщиной 0,5-1 мм. Иногда считается, что для перегородки лучше использовать медь.

Это утверждение имеет право на жизнь, если у вас в гараже или мастерской завалялся ненужный лист меди. В противном случае столь дорогостоящая покупка не будет оправдана. А срок службы нержавеющей стали не настолько мал, чтобы пренебрегать этим материалом.

После вырезания заготовок ножницами по металлу из подготовленного листа можно приступать к сборке. Можно использовать клепальный станок и дрель или сварку. Будьте очень осторожны при сварке, чтобы случайно не прожечь область будущего дефлектора.

Если вы собираетесь использовать заклепки, то для изготовления шва между деталями удобно использовать прокатный стан. Если нет, достаточно будет молотка. После того, как швы сделаны, детали должны быть ровно соединены, просверлены отверстия и установлены заклепки.

Колпак должен крепиться к ножкам основания, которые также вытягиваются и вырезаются из листовой нержавеющей / оцинкованной стали.

После 3-го этапа, когда самодельный агрегат готов, можно приступать к последнему и самому ответственному моменту – установке на дымоход.

Установка дефлектора крыши

Завершающим этапом изготовления дефлектора дымохода является его установка в фиксированном месте на дымоходе. Вы можете либо установить самодельное устройство самостоятельно, либо установить имеющееся в продаже устройство. Разницы нет – вам все равно придется забираться на крышу.

Чтобы избежать проблем с установкой, даже купленную модель, которая поставляется в разобранном виде, следует собрать под ней, закрепив все крепежные элементы. Только после этого вы можете взять необходимые инструменты и подойти к дымоходу.

При установке дефлектора на дымовую трубу необходимо тщательно просверлить крепежные отверстия. Затем тщательно закрепите винты или заклепки и убедитесь, что установленный блок не отклоняется в разные стороны.

Если он шатается, можно установить дополнительный зажим. Этот вариант подходит, если дымоход не облицован кирпичом.

Для кладки с квадратным или прямоугольным сечением дымохода необходимо использовать специальные адаптеры. После завершения работ вы можете проверить дефлектор дымохода, затопив печь/запустив котел.

Еще одним важным моментом является искрогаситель. Нужен ли он вам, зависит от вашего дома. Вы можете самостоятельно изготовить искрогаситель из нержавеющей стали или металлической сетки.

Ошибки и проблемы с устройством

С перегородкой, как и с любым другим устройством, могут возникнуть проблемы. Один из них, самый большой и устранимый, – это неправильная эксплуатация. Это происходит, когда устройство имеет неправильный размер. Он может просто разрушиться внутри дымохода, перекрыв путь для выхода продуктов сгорания.

Чтобы избежать этого, убедитесь, что диаметр заглушки дефлектора равен диаметру внутренней дымовой трубы.

Если дымоход имеет кирпичную кладку, а устанавливаемое устройство имеет круглое сечение, вам не обойтись без соответствующих переходников.

Вторая ошибка при установке дефлектора – выбор вращающейся модели для районов с холодными и снежными зимами. Такое решение чревато тем, что устройство обледенеет, и через несколько дней оно покроется снегом и не только перестанет вращаться, но и существенно нарушит нормальную работу дымохода.

Чтобы очистить его от снега и льда, вам придется забраться на крышу, что не самое приятное занятие в холодный и снежный день.

Третья проблема – неэффективность дефлектора.

Проблема может возникнуть, если место установки или модель выбраны неправильно:

Корпус устройства плохо продувается ветрами разных направлений;
В районах с порывистым ветром более эффективен Н-образный дефлектор;
Избегайте установки устройства в зоне аэродинамической тени от деревьев и более высоких зданий поблизости;
Устройство должно располагаться выше конька крыши и выше других строений, если они находятся рядом с дымоходом.

Если дефлектор оказался неэффективным, ищите причину тяги в дымоходе.

Четвертая проблема – это несостоятельность роторных моделей. Дело в том, что механизмы, заставляющие дымоход вращаться, требуют обслуживания. Точнее, не забывайте проводить периодическое обслуживание различных частей дефлектора, вовремя смазывать подшипники.

Если устройство изготовлено вручную, а используемый материал дешевый и некачественный, оно может очень быстро проржаветь. В этом случае вам придется вскоре заменить дефлектор на новый.

Еще одна проблема – установка обычного колпака вместо дефлектора. Она может стать ледяной и покрыться снегом. Это необходимо исправить. Опасно, если такая ситуация произойдет ночью и все продукты горения останутся в доме. Это может оказаться фатальным для всех домохозяйств.

Поэтому сразу же установите дефлектор дымохода и не экспериментируйте с различными навесами. Если вам не хочется сооружать крепление из местных материалов, вы всегда можете купить понравившуюся модель и установить ее на дымоход самостоятельно.

Уже на этапе проектирования отопления стоит позаботиться об эффективной работе котла и эффективном удалении дымовых газов. Полезную информацию о строительстве дымоходов можно найти в этой статье.

Полезное видео и выводы

В этом видеоролике объясняется конструкция дымохода с искрогасителем:

Пошаговое изготовление дефлектора FAGI без специального оборудования показано на видео:

Расчет, конструкция и испытания дефлектора ручной работы в действии показаны в видеоролике:

Подробное видео о том, как сделать дефлектор для дымохода с пояснениями и четким описанием каждого шага:

После того, как вы хорошо разберетесь в сборке и установке дефлектора, его можно использовать для защиты вашего дымохода от нежелательных помех со стороны ветра и всевозможных осадков и мусора. Это также простое устройство, которое может значительно повысить эффективность дымохода.

Есть ли у вас личный опыт строительства дефлектора дымохода? Хотели бы вы поделиться своим опытом или у вас есть вопросы по этому поводу? Не стесняйтесь оставлять свои комментарии, используя форму обратной связи ниже.

Читайте далее:
