Дефлектор на трубу дымохода для увеличения тяги

Еще одно распространенное применение дефлекторов для дымоходов – прикрепление их к кондиционеру. В строгом смысле такая конструкция имеет довольно мало сходства с классическими дефлекторами. Скорее, это экраны-отражатели, которые служат для вытеснения воздушных масс, создаваемых кондиционерами. С таким дефлектором сильный поток воздуха движется не к человеку, а к полу или потолку, а затем постепенно теряет свою выразительность и вскоре рассеивается.

Содержание

Как поставить дефлектор на дымоход своими руками: пошаговая инструкция

Для усиления тяги используются различные приспособления и технические новинки. Сложность выбранного варианта напрямую влияет на цену. Конечно, всегда хочется получить качественное оборудование по минимальной цене.

Самое экономичное решение – сделать дефлектор для дымохода своими руками. Конструкция чрезвычайно проста, а ее эффективность нельзя недооценивать.

Мы покажем вам, как он устроен, и объясним, как он работает. Мы также дадим вам пошаговые инструкции по сборке и установке простого дефлектора. Мы дополнили эту информацию наглядными фотографиями и видеороликами, демонстрирующими нюансы сборки и установки вентиляционной вытяжки.

Что такое дефлектор?

Устройство, используемое для улучшения тяги, применяется повсеместно. Конец дымохода обычно имеет форму дефлектора. Это не просто колпак для защиты птиц, бабочек, листьев и прочей флоры и фауны.

Это изделие, которое имеет определенную структуру и действует как усилитель адгезии, что положительно сказывается на расходе топлива.

Необходимость в дефлекторе

Дефлекторы, представленные на рынке строительных материалов, бывают разных форм и размеров. Материал, из которого они изготовлены, также различен. Это может быть пластик, оцинкованная сталь, нержавеющая сталь или другие сплавы. Спектр применения также очень широк.

Ассортимент ребер жесткости дымоходов для частного и коммунального использования различается по дизайну, материалу и цене продукции.

Фотогалерея
Фото из

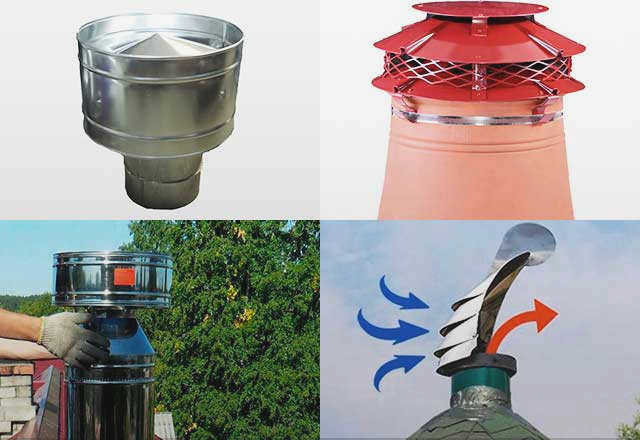

Дефлектор дымохода выполняет две важные функции: защищает дымоход от осадков и увеличивает тягу. Простейший вариант напоминает перевернутую тарелку.

Усовершенствованная конструкция Григоровича значительно увеличивает тягу. Попадая в суженный канал, поток выхлопных газов конденсируется и при столкновении с заслонкой создает сильные вихри.

Дефлектор Цага имеет больший диаметр, чем дымоход. Ветер, ударяясь о дымоход, поднимается вверх по дымоходу и попадает в отверстия вокруг дымохода. По пути он собирает дым, как бы "выдавливая" его из дымоходной системы.

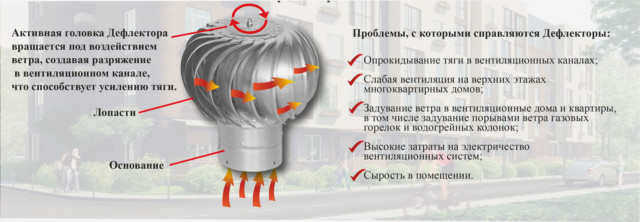

Турбодефлектор подходит для установки на дымоход с большим поперечным сечением. Он предназначен для увеличения тяги даже при слабом ветре

Н-образные устройства устанавливаются на дымоходах в районах с высокой ветровой нагрузкой. Дым отводится от дымохода по трем каналам.

Несколько навесов, расположенных один над другим, улавливают и используют малейшее дуновение ветерка. Оптимальное решение для регионов с низкой ветровой нагрузкой

Для чего используется обтекатель? Функциональные особенности

Дефлектор (в переводе с английского "отражатель") – трубчатая конструкция, устанавливаемая на вершине дымовой трубы для защиты верхней части дымохода.

Основное назначение дефлектора – усилить и выровнять тягу отопительного прибора (плиты или котла) для безопасного отвода продуктов горения. Без дефлектора воздушные массы могут проникать внутрь, препятствуя или противодействуя хорошей тяге теплогенератора.

Наличие такого устройства способствует повышению эффективности отопительных приборов до 20%.

В дополнение к своему основному назначению, т.е. дымоудаления, устройство выполняет ряд важных функций:

Компенсация тяги . Хорошая тяга обеспечивает поступление кислорода, что экономит топливо, так как оно быстрее и полнее сгорает в теплогенераторе.
Прекращение искрообразования . Искры возникают из-за повышенной температуры горения топлива и тяги в конструкции дымохода, что может привести к пожару. Устройство обеспечивает безопасное сжигание искр.
Защита от непогоды . Прибор обеспечивает надежную защиту дымохода от дождя, снега, града и сильного ветра. Это помогает отопительному прибору работать эффективно и бесперебойно даже в плохую погоду.

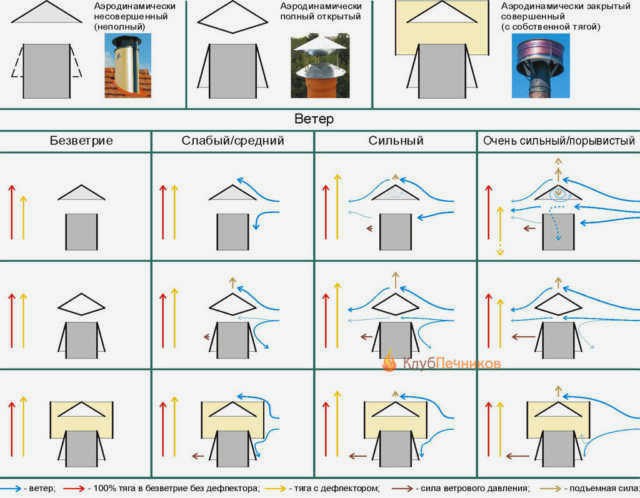

Как работает дефлектор

Дефлекторы дымохода устанавливаются в дымоходе или на дымовой трубе для улучшения внутренней тяги.

Работа устройства заключается в следующем:

Ветер и воздушные массы обхватывают стенки внешнего цилиндра конструкции, создавая необходимое сопротивление.
Часть воздушного потока закручивается и устремляется вверх через дефлектор. Затем воздух соединяется с продуктами сгорания, которые выводятся через дымоход.
Масса воздуха и дыма приводит к увеличению внутренней тяги в конструкции дымохода.
Независимо от направления воздушного потока, этот процесс также улучшает тягу в отопительном приборе.

Верхний цилиндр имеет специальные прорези для втягивания дыма. Иногда воздушные вихри, создаваемые под колпаком, могут препятствовать выходу продуктов сгорания. Это существенный недостаток таких конструкций. Данная проблема была решена путем установки под зонт перевернутой конусообразной насадки, функция которой заключается в отклонении, рассеивании и отводе масс от конструкции дымохода.

Принцип действия

Вентиляционный дефлектор способен отклонить любой, даже самый незначительный порыв ветра. Однако она не только наклонена, но и закреплена таким образом, чтобы создать оптимальные условия для эффективного отвода продуктов сгорания через оборудованный дымоход. Важно, чтобы ветер не препятствовал этому процессу. Механизм действия дефлектора заключается в том, что он крепится к дымоходу, который уносит дым и сажу, одновременно создавая преграду для свободного движения воздушных потоков. Согласно законам физики, чем интенсивнее движется объем воздуха в потоке переменного сечения, тем больше перепад давления, что приводит к снижению давления. Сила ветра, действующая на дымоход, создает определенное отрицательное давление в непосредственной близости от дымохода.

Воздушные массы, сталкивающиеся с препятствием, выталкиваются вокруг него, и воздух поступает в вентиляционную систему Воздух всасывается через специально разработанные отверстия в верхней и нижней части дымохода, увеличивая отрицательное давление и направляя воздушный столб вверх. Вентиляционный дефлектор работает с оптимальной эффективностью вдоль вентиляционного канала с горизонтальными изгибами и пролетами. В этом случае тяга горячего воздуха увеличивается как минимум на 10-20%. Конечно, ветер, как и другие природные явления, каждый раз ведет себя по-разному. Его влияние варьируется: он может дуть в дымоход сверху, в этом случае небольшие отверстия в нижней части дефлектора будут способствовать втягиванию газов. Порывы ветра могут быть направлены снизу вверх, в этом случае воздух будет проходить через круглые отверстия в верхней части устройства. Воздушные массы могут двигаться горизонтально, в этом случае работают как верхние, так и нижние отверстия.

Следует отметить, что второй вариант считается наиболее опасным, поскольку в этой ситуации зонт прибора отражает поток воздуха в направлении, противоположном движению дыма вместе с продуктами горения.

Преимущества и недостатки

Преимущества механизма заключаются в следующем

Эффективная защита от грязи и всевозможных осадков;
Увеличенная сила тяги.

Устройство имеет простую конструкцию и может быть легко изготовлено и установлено своими руками с использованием доступных недорогих материалов. В то же время до сих пор существует немало противников дефлектора, при этом многие потребители задаются простым вопросом – нужен ли он.

Дефлектор вентиляции может обмерзать, покрываться сажей или забиваться мусором, листьями и пылью. В любом из этих случаев жильцы дома подвергаются высокому риску получения ожогов. Эффективность работы радиатора или котла лишь немного повышается при использовании дефлектора, но прибор требует регулярной чистки и осмотра. Для плит и котлов, работающих на пропане, проверка технического обслуживания должна проводиться каждые три месяца; для масляных или газовых обогревателей – каждые шесть месяцев.

Если у вас старая дровяная или угольная плита с плохой тягой и ветер задувает в дымоход, то лучшим решением может стать простой дефлектор или простой дымоход в форме зонтика или палатки.

Однако во всех других ситуациях важно рассмотреть, какой тип дефлектора лучше всего подходит для вашего конкретного котла, печи и дымохода. В этом могут помочь профессионалы, обладающие опытом и знанием правил. Они смогут подобрать оптимальный дефлектор для обеспечения бесперебойной работы, эффективной тяги и полной безопасности для жильцов дома.

Как увеличить тягу и защитить дымоход от осадков с помощью самодельного дефлектора тяги?

Чтобы улучшить работу вентилятора с естественной тягой и защитить его от осадков, на него следует установить дефлектор тяги. Это устройство увеличивает тягу, позволяя воздуху выходить с той же интенсивностью, что и вентилятор. При этом оно не потребляет электроэнергию. Такое устройство можно собрать своими руками.
