Демонтаж пылесоса Samsung SC6573: когда необходимо разбирать агрегат и как это сделать правильно. Если ваш старый пылесос начал издавать шум, терять мощность или перестал работать, то возможно потребуется диагностика и ремонт. В этом случае полезно знать, как самостоятельно выполнить инструкции по демонтажу. Рассматриваемый агрегат отличается двухконтурным циклоном для разделения отходов, трехступенчатой фильтрацией и высокой мощностью всасывания. Оптимальная производительность достигается за счет использования дистанционного управления с помощью инфракрасных датчиков.
Когда демонтировать Samsung SC6573
Рассматриваемый агрегат оснащен двухконтурным циклоном для разделения отходов, трехступенчатой фильтрацией и высокой мощностью всасывания. В нем используется дистанционное управление с помощью инфракрасных датчиков. Оптимальная производительность может быть достигнута, если все системы работают правильно.
Неисправности могут быть вызваны использованием инструмента не по назначению. Инструмент не используется для сбора строительного мусора, мелких гранул или воды – без защиты. Пыль проникает глубоко внутрь, оседает на контактах, покрывает печатную плату и все компоненты и протискивается в микрозазоры. Это является основной причиной выхода из строя оборудования.
Samsung 1800 W SC6573 потребует разборки в следующих случаях:
- Просадка мощности, неудачная очистка, промывка фильтров, трубок, интерфейсов.
- Сильный шум во время работы, сопровождающийся видимым искрением, дымом, вибрацией, двигатель выбит из строя.
- Пульт дистанционного управления не работает, но устройство включается на корпусе.
- Сетевой кабель не разматывается.
- Двигатель не запускается.
Разборка пылесоса не представляет сложности, если соблюдать последовательность действий. Каждая деталь должна быть сфотографирована или записана во время разборки. Повторная сборка выполняется в обратном порядке.
Hoover Samsung SC6573 – снятие корпуса
Перед началом работы отключите прибор от электросети, снимите шланг, фильтры и контейнер для пыли. Подготовьте инструменты – набор отверток, кисти, плоскогубцы, контейнер для шурупов и саморезов, тестер. В зависимости от сложности ремонта вам могут понадобиться тиски, деревянные бруски или другие инструменты.
Важно внимательно посмотреть перед работой, видео с пошаговой инструкцией от мастера о том, как разобрать пылесос Samsung SC6573 1800w.
Как видите, разобраться в последовательности несложно. Важно работать осторожно и аккуратно, не напрягаясь – ищите защелку или крепеж, возможно, в углублениях.
- Выкрутите 2 винта под пылесборником и 2 винта в углублениях по бокам. На противоположной стороне снимите решетку, HEPA-фильтр и найдите 4 крестовые отвертки. Снимите крышку, доступ к плате управления теперь свободен.
- Найдите разъемы, силовой и управления, отсоедините и снимите плату управления. Очистите и проверьте контакты, дорожки с обеих сторон платы.
- Найдите 2 винта в углублениях по бокам, снимите корпус с соединительными проводами и разделите конструкцию на 2 части. Двигатель и катушка с проводом останутся внизу. Мойте крышку, но разъем должен оставаться сухим.
- Снимите катушку с проводом, освободив ее от штекера и предотвратив распутывание катушки.
- Извлеките двигатель из корпуса, открутив 2 винта по бокам. В нем есть печати, сохраните их.
- Демонтируйте двигатель и ротор, очистите их от пыли, проверьте их состояние. При необходимости замените щетки, подшипники, крыльчатку.
Как разобрать пылесос Samsung SC6573 для ремонта крыльчатки, смотрите на видео. На этом этапе может быть трудно открутить фиксирующую гайку.
Как может сломаться крыльчатка? Иногда, чтобы увеличить силу всасывания, при выполнении грязной работы я снимаю грубую сетку, установленную на воздуховыпускном отверстии пылесоса. Во время работы любой металлический предмет, скрепка, булавка разрушат тонкую форму элемента, поцарапав или деформировав его. Работая без решетки, вы знаете, что вскоре вам придется разбирать Samsung SC 6573 или любой другой пылесос. Ремонт будет стоить дорого.
Существуют и другие повреждения, не требующие полного демонтажа. Шнур может быть перетертым или контакт может быть поврежден. Ослабьте или затяните пружину на барабане.
В вашем пылесосе Samsung используется электронный пульт дистанционного управления. Если устройство не включается с помощью пульта дистанционного управления, снимите ручку. Батареи могут быть разряжены, контакты могут быть повреждены или диоды могут быть неисправны. Как снять ручку пылесоса Samsung SC6573, чтобы найти причину неисправности, смотрите на видео.
Разборка пылесоса Samsung: 5 видеоуроков
Средний срок службы пылесоса составляет 5-8 лет, а гарантия – от одного до двух лет. В этой статье мы расскажем и покажем, как разобрать ваш пылесос, самостоятельно продиагностировать его и, возможно, отремонтировать. Мы также объясним, что делать, если машина начинает работать неисправно после истечения гарантийного срока.
Руководство относится к пылесосам Samsung и других марок.
Схема пылесоса
Современный пылесос состоит из следующих компонентов:
- трубы и шланги для транспортировки собранного мусора в контейнер для сбора пыли;
- Устройства для сбора мусора – многочисленные насадки: универсальные, а также щетки с различной степенью жесткости и длиной щетины.
- Управление мощностью двигателя;
- Отсек для шнура питания, устройство автоматического сматывания шнура;
- Пылесборник (или водяной фильтр для моющихся моделей): пластиковый контейнер или мешок, в который собирается пыль. Когда пыль всасывается, поступающий воздух приходит в вихревое движение, и под действием центробежной силы она оседает на стенках контейнера. Чистый воздух с мелкими частицами направляется в двигатель.
- Система фильтров, через которые проходит всасываемый воздух в главном и моторном блоках. Часть грязи и пыли попадает в бак, другая часть направляется к электродвигателю, для защиты которого установлен фильтр грубой очистки. Перед входом в двигатель установлен фильтр тонкой очистки HEPA.
- Главная плата, которая находится под крышкой пылесоса. Он состоит из следующих компонентов:
- Источник питания – конденсаторы, на которых падает напряжение;
- Регулятор, в котором стабилизируется напряжение;
- Микросхема для управления работой электродвигателя;
- Сглаживающий конденсатор;
- переменный резистор;
- Симистор с сильным управляющим элементом;
- кнопка включения-выключения;
- Два разъема: один для двигателя и один для питания платы.
Двигатель оснащен конденсатором для обеспечения бесперебойной работы. Для обеспечения бесперебойной работы система подавления помех оснащена дросселями для смягчения высокочастотных пульсаций сети. Двигатель устроен таким образом, что напряжение проходит через катушки, установленные на статоре, к щеткам, а затем передается на коллектор.
Последовательность разборки
Процедура разборки довольно проста:
- Отключите устройство от электросети.
- Отсоедините шланг форсунки от корпуса.
ВАЖНО! Внимательно проверьте трубу, шланг и насадку на трубе (изогнутую): часто пылесос перестает работать из-за того, что в трубе запутался крупный мусор.
- Ослабьте крепежные винты и осторожно снимите крышку с корпуса.
- Снимите контейнер для сбора пыли.
- Удалить все фильтры.
ВАЖНО! Просто посмотрите на фильтр, чтобы определить, не загрязнен ли он: если цвет паутины темный, фильтр необходимо тщательно очистить (можно использовать пылесос со специальной насадкой) или заменить. Рекомендуется периодически очищать и промывать губчатый фильтр после использования пылесоса.
- Отсоедините и снимите главную плату.
- Снимите крышку двигателя и изоляционные крышки.
Подробности смотрите на видео:
Снятие корпуса
Винты, крепящие верхнюю часть корпуса, являются самонарезающими. Открутите их с помощью отвертки и отвертки, чтобы снять крышку. Если вы снимаете пылезащитную крышку, также открутите винты под ней.
Совет: Поместите снятые винты в небольшой прочный контейнер, чтобы они не потерялись.
Основная часть корпуса крепится с помощью саморезов или специальных защелок. После извлечения вы получите доступ к материнской плате. Если вы уверены, что материнская плата работает нормально, отложите ее в сторону, чтобы не повредить во время диагностики и ремонта. Для этого отсоедините его разъемы и выкрутите винт, расположенный посередине.
Рядом с двигателем находится обратный клапан – маленькая кнопка, которую можно довольно легко снять. Клапан необходим для остановки работы двигателя в случае его засорения из-за мощной силы всасывания. Без клапана электродвигатель может перегореть.
Чтобы получить доступ к самому двигателю, снимите крышку, закрепленную винтами, и резиновые пластины по периметру. Также рядом с двигателем могут находиться пенопластовые или войлочные протекторы. Они защищают положение двигателя и предотвращают его контакт со стенками оболочки.

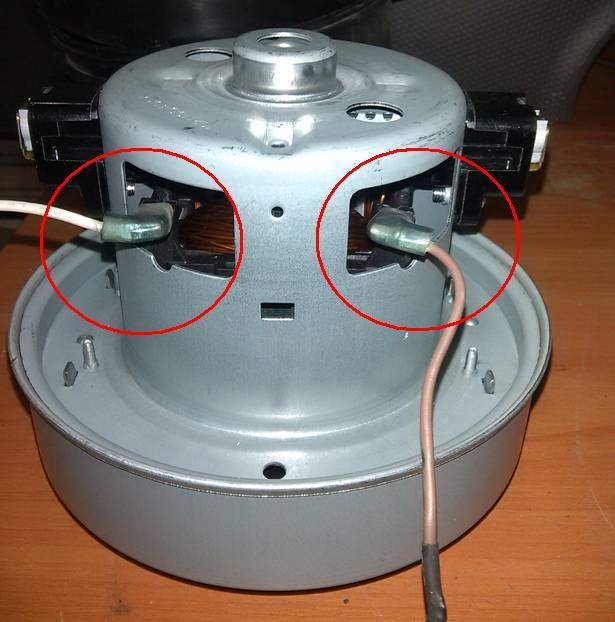

Ремонт или замена двигателя
Предупреждающие признаки того, что двигатель пылесоса нуждается в проверке
- Прибор гудит или шипит при включении в розетку,
- Пылесос плохо всасывает, не собирает пыль или выплевывает ее,
- Из прибора исходит запах гари.
Во-первых, осмотрите двигатель визуально: сгоревшие детали или оборванные провода можно заметить сразу. Переломы кабелей чаще всего случаются, если кабели изготовлены из алюминия, который легко повреждается при вибрации. Обычно провода повреждаются в местах их крепления.
Затем проверьте, работает ли двигатель: вытащите его, зажмите в тисках, установите изолированные клеммы и подайте на него напряжение. Если есть искры, вероятно, внутри двигателя много пыли и грязи. Пыль также накапливается в роторе, откуда ее необходимо вычищать.
Совет: Корпус коллектора можно очистить с помощью резинки, предварительно придав ему нужную вытянутую, заостренную форму. Ластик вставляется в отверстие, двигатель проворачивается рукой, и грязь остается на ластике. Очистите ластик ватным тампоном, смоченным в спиртовом растворе.
Если в корпусе много грязи, откройте его, потянув плоскогубцами в стороны, слегка отогнув края в местах зажима. Разберите, очистите и снова соберите.
Эксплуатация может быть затруднена из-за:
- Ротор разбалансирован;
- Отказ подшипника;
- Щетки по бокам коллектора могут быть изношены;
- Смещение уплотнительного кольца на входе вентилятора – очистить и установить заново;
- Провода пережаты или повреждены – проверьте провода;
- Перегорел тепловой предохранитель на корпусе двигателя.
После диагностики и ремонта выдуйте всю пыль, оставшуюся внутри двигателя. С первого раза это вряд ли получится. Повторяйте операцию до тех пор, пока облако пыли не перестанет выходить.
Отдельная статья посвящена ремонту двигателя:
При установке нового двигателя в пылесос Samsung отсоедините клеммы от поврежденной детали и подсоедините к новой. Новый двигатель может незначительно отличаться по модификации. Главное требование – чтобы отверстия и щетки были точно такими же, поскольку двигатель помещается только в корпус. Он должен идеально подходить, все углубления и впадины должны быть полностью выровнены, возможность проворачивания мотора исключена. Затем вкрутите резиновые или другие уплотнительные элементы, закрутите снятые саморезы и установите крышку на место.

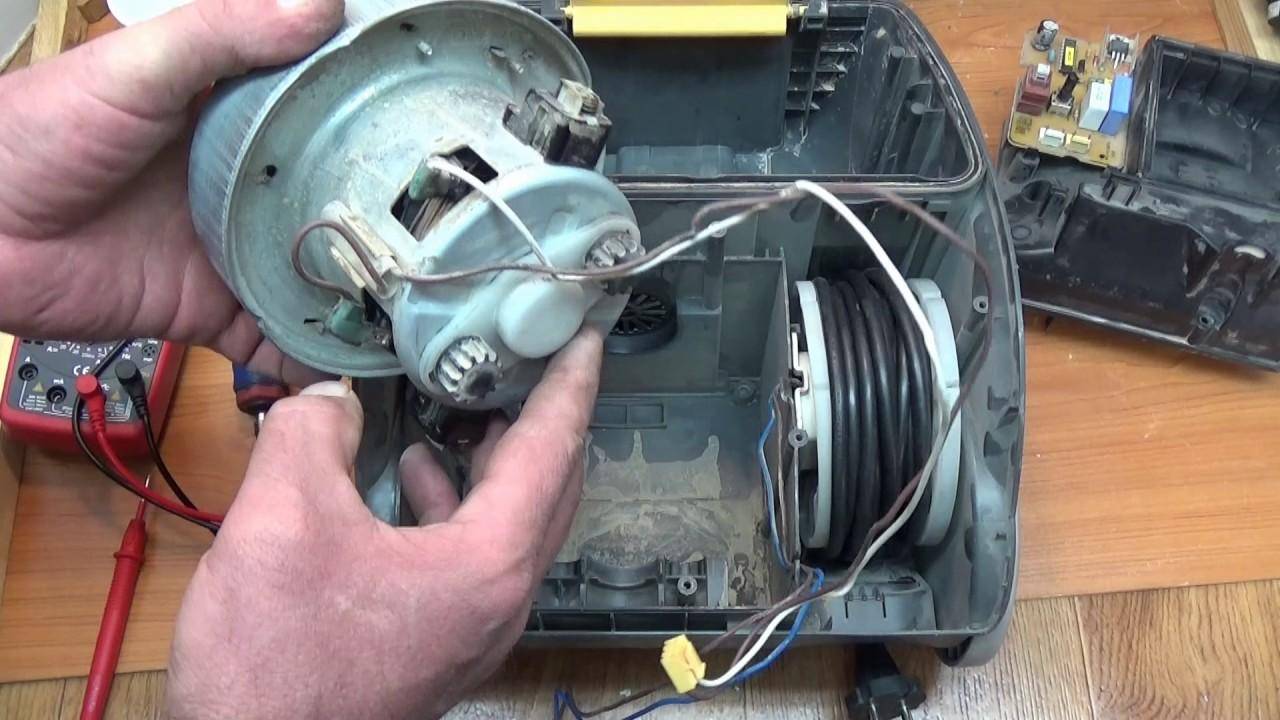

На видео ниже показано, как разобрать пылесос и заменить мотор:
Проверка материнской платы
Если вы подозреваете, что какой-либо из компонентов на плате неисправен, сначала “протестируйте” контакты, прикоснувшись к ним на плате с помощью мультиметра. Если на контактах, идущих к двигателю, нет сопротивления, проблема в двигателе. Если он реагирует при подаче напряжения на контакт, проблема заключается в плате.
Сначала очистите плиту от пыли с помощью воздуходувки или объемной щетки. Обычно неисправен управляющий симистор на плате. Если его нельзя заменить, можно припаять рядом аналогичный (номер модели выгравирован на симисторе).
Пример того, как разобрать пылесос с неисправным пультом дистанционного управления, можно увидеть на видео ниже:
Инструкция по разборке пылесоса Samsung 1800w
Как разобрать пылесос Samsung 1800w, если он начал барахлить и перестал полностью выполнять свои функции? Из нашей статьи вы узнаете, как разобрать пылесос и самостоятельно диагностировать неисправность, отремонтировать и собрать устройство.
Основные проблемы с пылесосом Samsung 1800w
Как и любое другое электронное устройство, пылесосы корейского бренда Samsung регулярно ломаются. Хотя производитель славится своим высоким качеством продукции, отдельные части пылесоса более подвержены износу и требуют повышенного внимания со стороны владельцев. Регулярные проверки и устранение неисправностей позволят сохранить устройство в хорошем рабочем состоянии на долгие годы.
Среди наиболее распространенных проблем, с которыми сталкиваются владельцы этих приборов, можно назвать следующие
- Падение выходной мощности. Возникает в результате механического повреждения шланга и соединений с трубкой и корпусом, а также в результате застревания в шланге крупных предметов.
- Износ и засорение фильтров. Многие модели оснащены специальным датчиком, который указывает, когда пора менять фильтр, но если датчик поврежден или отсутствует, засоренный фильтр можно определить по характерному шуму, который издает прибор во время работы, и снижению мощности всасывания.
- Отключение питания или прерывистая работа, постоянное отключение. В этом случае звук гудения устройства является прерывистым, может присутствовать запах горящей пыли или проводов, а в крайних случаях может появиться дым. Проверьте пылесос, включив его поочередно в несколько розеток, и если ситуация везде одинакова, значит, причина неисправности кроется под корпусом.
Разборка пылесоса
Сразу предупреждаем, что если вы раньше не пробовали разбирать такие устройства, вам, возможно, придется прибегнуть к помощи помощника. Внешние фильтры легко снимаются и чистятся, но сам корпус не может быть разобран, не говоря уже о сборке, и может потребовать специальных инструментов, таких как плоская и крестовая отвертки, плоскогубцы и наждачная бумага; если вы решите разобрать его самостоятельно, записывайте каждый шаг на камеру. Фото- или видеосъемка этого процесса поможет вам впоследствии правильно собрать устройство, чтобы в итоге у вас не оказалось лишних деталей.
Как разобрать пылесос Samsung 1800w?
При наличии необходимых инструментов разборка пылесоса Samsung 1800w любой модели или даже частичный ремонт пылесоса не представляет сложности – просто следуйте приведенным ниже пошаговым инструкциям:
- Отключите устройство от сети и надежно закрепите его. Начните разборку корпуса со снятия защитных решеток и фильтра, затем проверьте наличие загрязнений. Если пластиковые мембраны на крышке потемнели, а щели между ними забиты пылью, фильтр сильно загрязнен и требует замены.
- Затем пластиковый циклонный фильтр удаляется. Нажмите специальную кнопку на ручке и вытяните контейнер наружу. Снимите губчатый фильтр, его можно промыть под проточной водой.
- Продолжайте снимать крышку с корпуса. Для этого используйте крестовую отвертку. По очереди открутите и выньте каждый из 5 саморезов, четыре из которых расположены по бокам, а последний – сзади.
- Используя плоскую отвертку в качестве рычага, подденьте поверхность крышки в области колеса с обеих сторон и осторожно нажмите вниз, чтобы она отделилась от корпуса.
- Чтобы полностью снять пластиковую крышку, необходимо также снять крышку разъема материнской платы – ее нужно аккуратно отсоединить от корпуса и снять всю крышку вместе с ней.
- После снятия крышки можно отсоединить корпус, содержащий двигатель и плату. Для этого открутите четыре винта по бокам и снимите крышку, предварительно отсоединив кабели, соединяющие двигатель с платой.
- Двигатель защищен несколькими слоями тепло- и звукоизоляционного материала и пластиковой крышкой, закрепленной четырьмя саморезами. Осторожно открутите их и отложите в отдельную группу, чтобы потом не пришлось искать необходимые винты для каждого типа разъема.
- Чтобы окончательно отделить двигатель от корпуса, остается только отсоединить термостат и кабель, соединяющий двигатель с ним. Затем вы можете снять двигатель и внимательно осмотреть его.
Ремонт пылесоса
Самостоятельный ремонт пылесоса возможен только в случае простой поломки. Если при разборке не удается обнаружить неисправность, или если она выглядит серьезной, мы рекомендуем обратиться к специалистам. Однако некоторые вещи вы можете исправить самостоятельно: они видны сразу, и для их устранения не нужны специальные знания по ремонту машин:
- Чтобы увидеть внутренности двигателя, снимите несколько слоев изоляции, пока у вас в руках не окажется металлический корпус двигателя.
- Проведите визуальный осмотр двигателя и проверьте целостность и наличие посторонних предметов в корпусе, затем попробуйте поочередно подключить каждый из двух проводов.
- Если один из проводов оборван, изолируйте оба конца и выберите подходящий изоляционный зажим для обжима.
После проверки и ремонта устройства соберите и запустите его снова, убедившись, что неисправность устранена.
Как собрать пылесос Samsung 1800w?
Процесс сборки пылесоса Samsung полностью противоположен процессу разборки. Для удобства заранее разложите детали и саморезы по группам. Чтобы при сборке не было недостающих или лишних деталей. Также будут полезны фото и видео процесса разборки. Соберите двигатель, закрепите сверху изоляционные материалы и прикрепите к тепловому реле. Соберите капсулу с присоединенной печатной платой, прикрутите крышку двигателя, закрепите печатную плату и установите крышку на место, обязательно закрепив ее саморезами.
Профилактическое обслуживание пылесоса
Правильное функционирование на 80% зависит от правильного использования. Чтобы предотвратить повреждения и дорогостоящий ремонт в будущем, следуйте этим простым правилам уборки пылесосом:
Как разобрать пылесос Samsung: распространенные неисправности + подробная инструкция по разборке пылесоса
Сломанный бытовой пылесос может кардинально изменить ваши планы, испортить настроение и даже опустошить домашний бюджет. Однако не спешите отказываться от покупки и искать более надежную замену. Вы можете попытаться отремонтировать аппарат в домашних условиях. Это может сэкономить вам много денег, не так ли?
Давайте узнаем, как разобрать пылесос Samsung, чтобы восстановить его самостоятельно. Конструкция многих пылесосов схожа, поэтому эти инструкции можно использовать и для ремонта моделей других производителей. Самое главное – действовать осторожно и без спешки.
Мелкие неисправности и их устранение
Если ваш пылесос ведет себя ненормально, издает громкие звуки или вибрирует, ему нужна помощь.
Чаще всего причина кроется в самом процессе уборки: пылесборник переполнен или один из фильтров забит грязью.
Некоторые пылесосы легко разбираются, другие требуют небольших знаний. Чтобы убедиться, что вы все делаете правильно, стоит почаще заглядывать в инструкцию, чтобы найти схемы и советы.
Часто пылесос можно отремонтировать своими силами, но если вы не являетесь специалистом, лучше отнести его в авторизованный сервисный центр.
Проблема №1 – внезапное падение мощности всасывания
Если вы заметили, что пыль всасывается плохо, а мелкий мусор остается нетронутым на полу, вам необходимо найти причину путем частичной разборки. Сначала убедитесь, что с трубкой, шлангом или щеткой все в порядке.
- Отсоедините шланг от пылесоса;
- Отделите трубку от шланга;
- Снимите насадку;
- Внимательно проверьте каждую деталь;
- Попытайтесь продуть трубку и шланг.
Если в одну из деталей попал крупный предмет (пластиковый пакет, носок, лист бумаги), осторожно извлеките его, затем соберите в обратном порядке и попробуйте запустить устройство.
Иногда тяга ослабевает просто потому, что вы случайно задели регулятор мощности и установили его на минимум. Проверьте это перед демонтажем. Другой причиной неплотной тяги является перелом шланга.
Проблема №2 – фильтры пылесоса засорены
Необычный шум, плохая тяга, прекращение работы – это результаты засорения фильтров. Для устройств с индикатором уровня это также отображается красным светом. Современные устройства сконструированы таким образом, что фильтры можно быстро и легко извлечь.
Обычно в очистке нуждаются два основных компонента – пластиковый циклонный фильтр (прозрачный резервуар с отсеками) и губка, заключенная в пластиковый контейнер. Однако иногда требуется замена фильтра HEPA, а в случае с очистителями требуется дополнительная защита двигателя.
Фотоинструкция по разборке, чистке и замене:
Как видите, разобрать пылесос Samsung для очистки фильтров элементарно и быстро. Компоненты следует мыть в теплой воде с мягким моющим средством. Затем их следует высушить и снова собрать.
Проблема №3 – Устройство не включается
Стандартный способ проверить, не работает ли ваш электроприбор, – включить его в розетку. Убедитесь, что вилка питания вставлена в розетку, а кнопка управления питанием установлена в правильное положение.
Если дисплей не работает и пылесос не издает никаких звуков, вероятно, требуется ремонт или замена двигателя. Но могут быть проблемы и с печатной платой, поэтому разборка корпуса необходима в любом случае.
Полная разборка, шаг за шагом
Частичная разборка производится при замене или очистке фильтров, но для снятия двигателя необходимо разобрать весь агрегат. Здесь представлены подробные инструкции по разборке с фотографиями, которые помогут вам самостоятельно выполнить ремонт пылесоса Samsung.
Шаг №1 – Диагностика проблемы
Если вы давно пользуетесь одним прибором, вы хорошо представляете, как он ведет себя во время работы.
Опытному пользователю не нужно смотреть на индикатор заполнения пылесборника или бака – он может определить это по звуку работы фильтра или времени, которое требуется для очистки пылесборника. Поэтому он также может обнаружить неисправность, наблюдая за необычным поведением машины.
Если переполненная машина гудит или шипит, то машина с неисправным двигателем или печатной платой может издавать прерывистые звуки, плеваться пылью, пахнуть горелыми проводами или просто не реагировать при включении в сеть.
Если вы сомневаетесь, попробуйте разобрать пылесос. Это простая процедура, не требующая специальных знаний или навыков. Для обучения можно использовать видео- или фотоуроки, тщательно снятые опытными мастерами и размещенные в Интернете.
Шаг №2 – взятие инструментов и материалов
Вам не нужно покупать специальные инструменты для разборки корпуса пылесоса. Вам наверняка понадобится пара отверток, крестовая и плоская, которые найдутся в доме любого городского или сельского жителя.
Для снятия фильтров не требуется никаких инструментов, так как это обычная процедура технического обслуживания. Просто снимите крышки или откройте пластиковые коробки вручную.
В некоторых моделях для замены фильтра HEPA необходимо снять заднюю решетку, открутив 2-4 самореза, также используя отвертку.
Однако, если необходимо манипулировать двигателем, компонентами платы или проводами, могут понадобиться следующие инструменты и материалы:
- плоскогубцы;
- файл;
- шило;
- наждачная бумага;
- порок;
- хозяйственный нож;
- запасные разъемы и проводка.
Мелкие детали стоят недорого, но поврежденный двигатель требует замены – это в среднем 1650-2600 рублей.
Вместо дорогой оригинальной детали можно поискать альтернативный механизм, но обратите внимание на материалы, из которых он изготовлен.
Шаг №3 – разборка корпуса пылесоса
Часто бывает так, что в процессе разборки обнаруживается проблема, т.е. причиной поломки не обязательно является неисправный двигатель. Это может быть связано с ослаблением разъема термостата или повреждением печатной платы.
Все работы могут быть выполнены неподготовленным человеком, так как разборка данной модели требует внимания, осторожности и использования плоской и крестообразной отвертки.
