Деревянные леса для фасадных работ своими руками

Когда все чертежи и материалы готовы, мастер может приступать непосредственно к строительству деревянных лесов. Этот процесс состоит из нескольких этапов, ни одним из которых не стоит пренебрегать. Рассмотрим подробнее пошаговую схему изготовления конструкции.

Из чего они состоят?

Прежде чем перейти к пошаговой инструкции по изготовлению строительных лесов, стоит разобраться, что представляют собой подобные конструкции.

В целом, строительные леса – это специальная рамная конструкция, которая собирается из нескольких секций и элементов. Параметры таких компонентов стандартизированы в соответствии с международными стандартами.

Строительные леса необходимы для обеспечения безопасности рабочих процессов, с которыми сталкиваются строители.

Разновидности строительных лесов.

Строительные леса делятся на несколько различных типов. Каждый из них имеет свою конструкцию и функции. Рассмотрим подробнее наиболее популярные модели, которые используются для строительных, отделочных и ремонтных работ.

• Клиновидный. В таких конструкциях элементы соединяются между собой с помощью специального клинового крепления. Они очень прочные и качественные. Они способны выдерживать внушительные нагрузки. Клиновые леса оказываются удобными и практичными в использовании.

• Рамы. Основной частью таких конструкций является жесткая рама. Чаще всего такая конструкция используется при проведении малярных и штукатурных работ. Рама в рассматриваемых конструкциях соединяется с горизонтальными стойками и диагональными элементами жесткости.

• Шарнирные соединения. В данном типе строительных лесов основным соединительным узлом является штырь. Штыревые конструкции очень популярны среди строителей, поскольку они чрезвычайно просты в сборке и могут быть разобраны прямо на месте. Их строительство часто занимает 1 или 2 дня.

• Гамаки. Если возводимая конструкция очень сложная, хомутовые леса – идеальное решение. Метод зажима в этих моделях профессиональный.

Виды строительных лесов по материалу и способу крепления

При проведении практически любого строительства или ремонта зданий и помещений используются специальные конструкции, такие как строительные леса. Их основное назначение – заменить стационарные лестницы и обеспечить безопасную работу на значительной высоте. Более простым и экономически выгодным выбором будут леса из дерева. Металлическое изделие будет более надежным.

Металлические строительные леса

Предлагаются с различными вариантами крепления и конструкциями, такими как

Клиновые крепления

Название происходит от способа специального заклинивания частей конструкции. Основное преимущество таких изделий – повышенная надежность и способность выдерживать более высокие нагрузки. Они также отличаются быстрым монтажом и демонтажем. Клиновидная версия используется на профессиональных строительных площадках, особенно когда необходимо поднимать значительные грузы.

Конструкция рамы

Основным конструктивным элементом данного типа лесов является рама с жестким креплением. Их использование в основном ограничивается обеспечением малярных и штукатурных работ. Особенностью данного типа является то, что рама соединяется с горизонтальными стойками и диагональными планками узловыми соединениями. Леса этого типа популярны из-за своей низкой цены.

Штыревое соединение

Из названия понятно, что штифт является основным способом соединения элементов конструкции. Этот вариант очень популярен, так как его легко собирать и разбирать прямо на строительной площадке во время работы, причем достаточно быстро.

Строительные леса

Непрофессионал, желающий понять, как собрать строительные леса, найдет множество вариантов и методов. Тем не менее, конфигурация практически любого типа строительных лесов будет стандартной и будет включать в себя:

1. Вертикально выровненные стойки, способные выдерживать большие нагрузки и передавать их на землю.
2. Диагональные стяжные балки, предназначенные для усиления каркаса конструкции и повышения ее жесткости.
3. Горизонтальные перемычки, предназначенные для укладки на них половых досок.
4. Сам пол, состоящий из досок, способных выдерживать большие нагрузки.

Все вышеперечисленные элементы обычно дополняются следующими:

• поручни для защиты рабочих от падения
• откосы для предотвращения опрокидывания лесов;
• лестницы для перехода между уровнями.

Элементы самодельных строительных лесов

• Несущая рама – к ней крепятся все остальные элементы.
• Покрытие – выдерживает вес одного или нескольких человек. Инструменты и материалы поднимаются на верх для облегчения работы. Общая нагрузка составляет несколько сотен килограммов.
• Лестницы на нижний уровень и между уровнями.
• Поручни.
• Стойки, которые представляют собой раскосы, расположенные вертикально и по диагонали.
• Стойки – это диагональные балки, поддерживающие платформу. Их нижняя часть опирается на землю, а верхняя – на платформу или основание.

Варианты установки временных конструкций

• Четырехстоечные башни – для увеличения площади поверхности их соединяют друг с другом. Основанием служит каркас из брусьев или досок. Этот метод позволяет создавать многоуровневые конструкции и простые двухметровые столбы. Его часто используют, когда необходимо достичь крыши или третьего этажа.
• Стена иногда используется в качестве опоры с внутренней стороны рамы. Гвозди не оставляют видимых следов на неокрашенных и неотделанных поверхностях. Любую облицовку после такого вмешательства необходимо будет заменить или отремонтировать.
• А-образные рамы – это две импровизированные лестницы, на которые кладутся доски. Они подходят только для малоэтажных зданий и используются в основном для отделочных работ. Конструкция проста и ненадежна. Горизонтальная платформа должна быть прибита гвоздями – иначе она всегда будет нуждаться в ремонте. Она довольно узкая и может вместить только одного человека. Поручни и ступеньки отсутствуют. Чтобы подняться наверх, используется лестница или стремянка. Чтобы собрать такие деревянные леса своими руками, чертежи не нужны, но контроль качества пиломатериалов все же необходим.

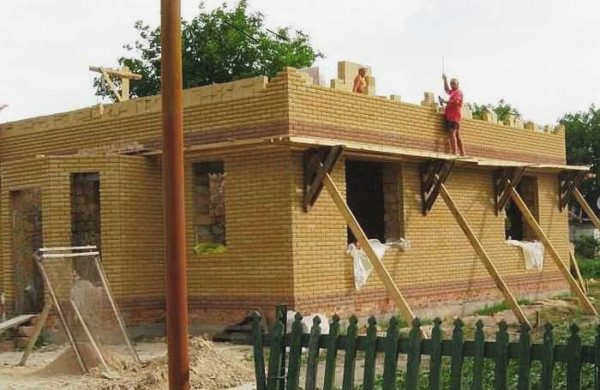

• Леса также называют армянскими лесами. Вместо четырехножечной рамы здесь используются диагональные опоры. Нижняя часть опирается на землю, а верхняя – на уголок, прикрепленный к стене здания. К кронштейнам прибиваются перпендикулярные доски. Одна сторона крепится к стене, а другая служит основанием для рабочей поверхности.
• Стропила отличаются от армянских стропил способом крепления. У них нет центрального диагонального кронштейна. Нагрузку несет система перпендикулярных стропил. Вертикальная плоскость прибита к стене, а горизонтальная плоскость находится под прямым углом к ней в верхней части. Горизонтальный ряд удерживается досками, образующими с ним острый угол. Доски рассчитаны на небольшую нагрузку. Они оставят на поверхности видимые следы от широких гвоздей, анкеров или саморезов. Без диагональной опоры потребуется увеличить толщину и количество крепежных элементов.

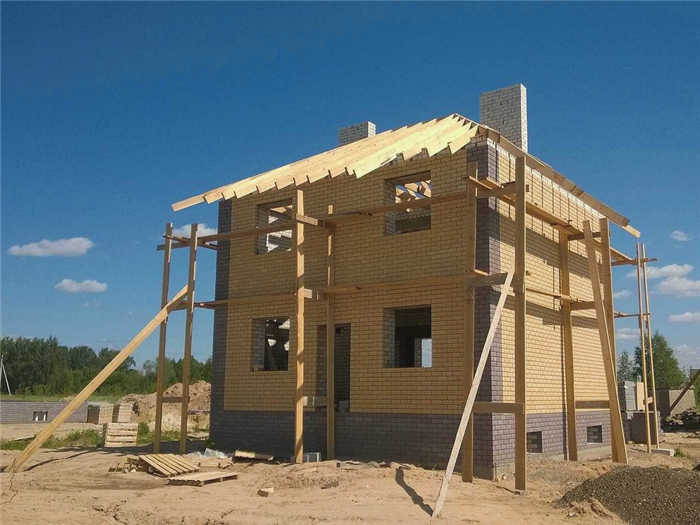

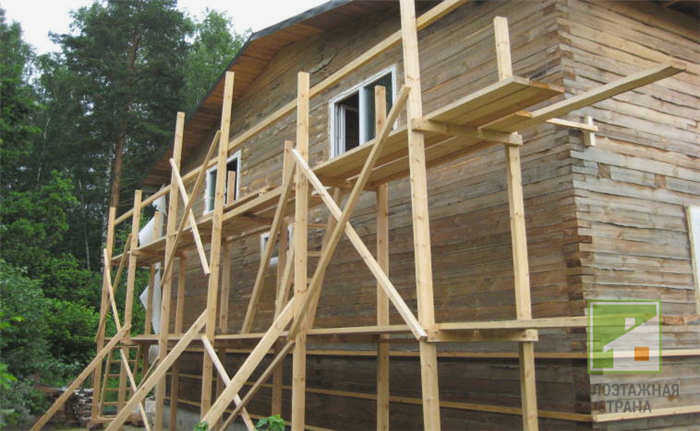

Самодельные деревянные леса

Металлические строительные леса, конечно, надежны и долговечны, но чаще всего их делают из дерева. Работать с деревом может каждый, все, что вам нужно, – это пила, гвозди/шурупы и молоток/дрель/шуруповерт. Набор инструментов несложен и найдется у любого хозяина, и даже если у вас чего-то нет, не нужно много денег, чтобы это купить. Металл в этом отношении сложнее. Он требует хотя бы некоторого навыка обращения с ним, наличия сварщика и представления о том, как правильно сваривать. Именно поэтому строительные леса своими руками чаще всего делают из дерева.

Из чего их делать

Всем понятно, что строительные леса или подмости нужны на короткое время. Но при этом необходимо использовать качественную древесину с минимальным количеством сучков. Некоторые мастера рекомендуют делать леса исключительно из ели. В отличие от сосны, сучки в ней единичны и практически не влияют на прочность доски.

Однако еловые доски редко бывают в продаже, а вот сосновых обычно достаточно. Сосновые доски также можно использовать для лесов, но каждая доска должна быть проверена (по крайней мере, те, которые используются для стоек и обрешетки). Для этого две стойки (три-четыре кирпича один на другом, несколько блоков, два валуна и т.д.) ставятся друг на друга. При проверке трехметровых досок расстояние между ними составляет 2,2-2,5 метра. Доску кладут на столбы, встают на середину доски и несколько раз прыгают на нее. Если есть слабые места, доска сломается или треснет. Если она держится, то ее можно использовать.

Толщина доски должна детально обсуждаться в зависимости от конструкции лесов, расстояния между столбами и предполагаемой нагрузки. Можно лишь сказать, что для опор и настилов чаще всего используются доски толщиной 40 мм или 50 мм, для стоек – 25-30 мм. Такую доску можно использовать для самых детальных строительных работ при условии, что она не будет повреждена при демонтаже лесов.

Виды и узлы металлических строительных лесов

При строительстве дома из камня, строительных блоков больше подходят металлические леса. Они могут выдерживать любые нагрузки. Они менее популярны только потому, что во многих регионах древесина остается самым дешевым видом строительного материала. Второй момент, который часто является решающим, заключается в том, что после демонтажа деревянных лесов доски можно использовать для будущих строительных работ. Металлические же части вынуждены пылиться в сарае.

Однако металлические леса также имеют свои преимущества. В разобранном виде они не занимают много места. Владельцам деревянных домов все равно приходится время от времени их использовать: бревенчатый дом нуждается в обслуживании, поэтому леса нужны раз в два-три года. В этом случае металлические леса более практичны, чем деревянные. Их легче устанавливать, они более долговечны и прочны.

Все металлические леса имеют одинаковую форму – вертикальные стойки, соединенные поперечинами и раскосами. Единственное различие заключается в способе крепления этих элементов друг к другу:

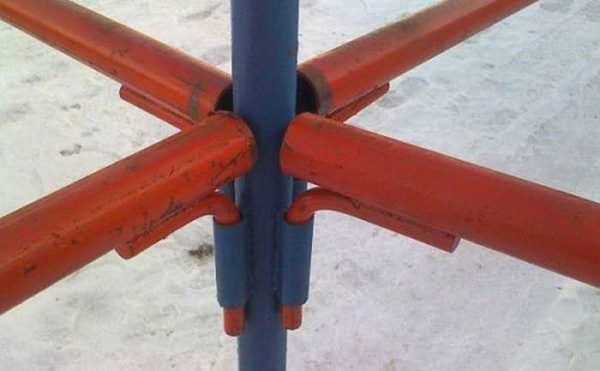

• Сочлененные строительные леса. Они названы так потому, что лестницы соединены со стойками штырями. На стойках установлены отрезки сварной трубы или диски с перфорацией, а на поперечинах – гнутые штыри. Система очень проста в сборке и рассчитана на большие нагрузки. Штыревые леса очень просты для зданий прямой формы, обойти эркеры и свесы гораздо сложнее.

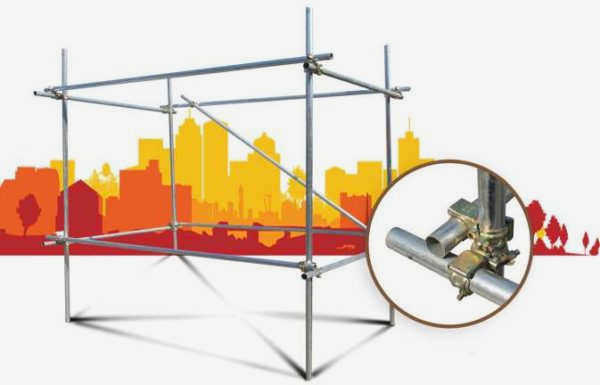

• Хомутовые кронштейны. Для стоек и перекладин используются круглые трубы, которые соединяются специально разработанными хомутами. Система очень мобильна и подвижна, и любые криволинейные фасады можно легко обойти. Недостатком является ограниченная грузоподъемность и высота (по ГОСТу – не более 40 метров).

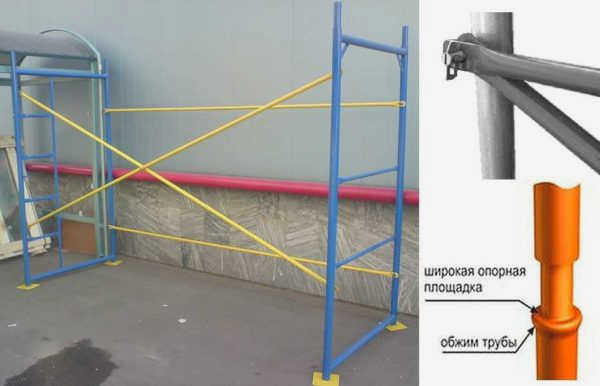

• Рамы. Рамы одинакового размера свариваются из круглых или прямоугольных труб. Они соединяются между собой поперечными трубами и распорками. Они являются модульными и могут быть легко увеличены как по высоте, так и по длине. Их длина составляет 1,5/2/2,5/3 метра, высота обычно 2 метра, а стандартная глубина – 1 метр. Некоторые рамы оснащены колесами – для легкого перемещения по ровной поверхности. Флажковое соединение – к раме приварены штыри с прорезью, в которую вставляется флажок. В поперечинах и раскосах делаются отверстия. Секции надеваются на штырь и закрепляются флажком. Секции выдвигаются вверх с помощью соединительных трубок меньшего диаметра, приваренных с одной стороны к стрингерам рамы. При этом методе важно, чтобы трубки были идеально подогнаны по размеру, чтобы не было люфта.

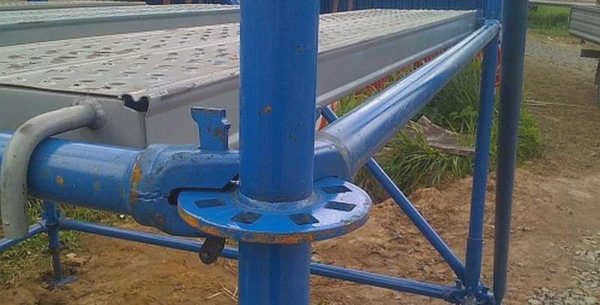

• Клин. Несмотря на сходство конструкции, они отличаются формой соединения. В перемычках перфорированные диски привариваются на определенном расстоянии друг от друга (обычно 2 метра). Специальные замки типа "волчья пасть" приварены к перемычкам с обоих концов. Замки крепятся к щиту с помощью клина специальной формы. Эти леса быстро соединяются и разъединяются, очень мобильны и могут использоваться на сложных фасадах.
