Последние похожи на плоскогубцы с небольшим защелкивающимся механизмом. Они используются в ювелирном деле, при строительстве моделей автомобилей, кораблей, самолетов и в других областях.
Как сделать тиски своими руками?
Стандартные тиски по ряду причин могут не подойти для "Сделай сам". А покупать большое количество инструментов не только нерентабельно с финансовой точки зрения – они будут занимать много места в мастерской. Идеальным решением этой проблемы является изготовление собственных тисков. Все, что для этого нужно, – немного терпения и тщательное следование инструкциям. Любой тип тисков можно сделать в домашних условиях с минимальными затратами времени и денег, а многие детали можно снять с неисправных моделей.
Конструкция и принцип работы
Большие столярные тиски Большие столярные тиски имеют множество преимуществ перед другими типами тисков. Их можно установить на верстаке или на любой подходящей опоре в мастерской. Их также легко удалить с поверхности после завершения работы. Таким образом, несмотря на свои размеры, инструмент не занимает много места и может использоваться для работы с большими заготовками.
В комплект поставки, помимо рукоятки, входят штатив и монтажная ножка. Конструкция каждых тисков включает в себя:
- опорную точку со всеми неподвижными частями;
- подвижную губку, предназначенную для фиксации заготовки в одном положении;
- губку, которая перемещает заготовку во время обработки;
- подающий винт;
- затвор, передающий крутящий момент на винт.
Опора крепится на верстаке или подставке с помощью саморезов или болтов. Ремни могут быть заменены на губках на многих серийных моделях в зависимости от степени износа, но эта опция также увеличивает цену тисков в несколько раз.
Мы рекомендуем использовать чугун или пластичную сталь для изготовления этих планок в домашних условиях. Помимо своей универсальности, эти планки помогают защитить другие части тисков от деформации во время активного использования.
Кроме того, мастерские тиски также оснащены пружинойчто позволяет работать с действительно крупными предметами. Шпиндель легко удерживает их на месте. Если его нет в конструкции, мастеру приходится нагибаться, чтобы удерживать пружину собственным весом, что значительно усложняет работу. Чтобы избежать ошибок, при изготовлении тисков лучше всего обратиться к чертежу выбранной модели.
Самодельные слесарные тиски: вариант 1
Отличные, прочные слесарные тиски можно изготовить самостоятельно из профильных труб. Ниже вы найдете подробную инструкцию в виде набора фотографий, дополненную подробным видео. К сожалению. Видео на английском языке, но это не помешает грамотному мастеру разобраться в процессе.
Самодельные профильные тиски

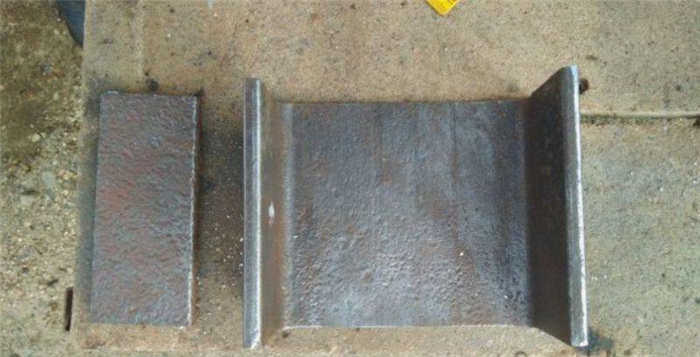

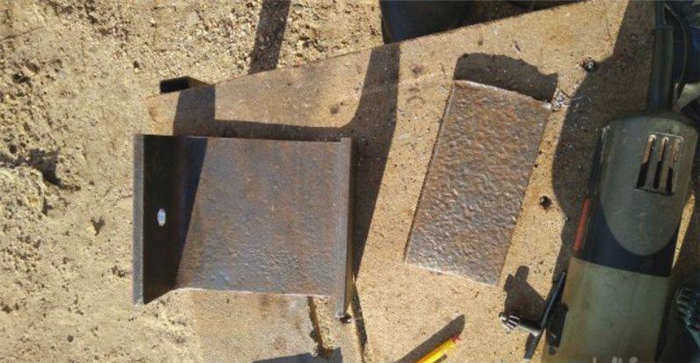

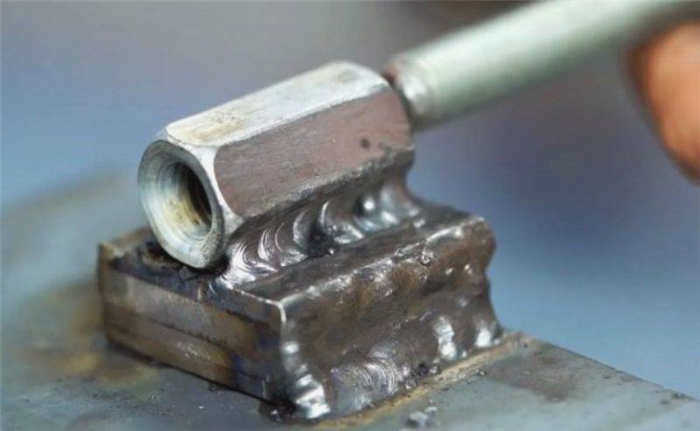

Элементы для профильных тисков Гайки для прокатки Закрепление гаек для прокатки в тисках
Закручивание регулировочного винта Максимальное отверстие тисков Тиски собраны, теперь осталось их покрасить

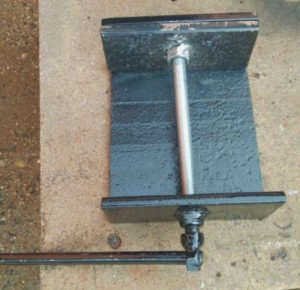

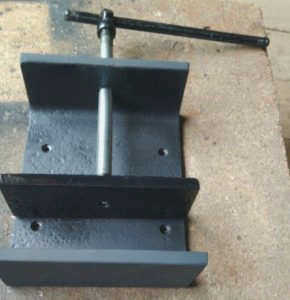

Покраска подвижной части Покраска неподвижной части Тиски готовы к использованию
Инструкции по изготовлению тисков: вариант 2
Самодельные тиски не требуют сложных строительных работ и расчетов. Можно воспользоваться многочисленными фотографиями и чертежами подобных устройств, которые легко найти в интернете. Довольно простая, но в то же время очень эффективная конструкция создается на основе металлических труб.
Как известно, трубы, используемые для водо- и газопроводов, изготавливаются таким образом, что изделие определенного диаметра плотно прилегает к трубе следующего размера. Именно эта особенность труб позволяет использовать их в таком устройстве, как самодельные стопорные тиски. Чертеж, фото и описание процесса изготовления помогут сделать тиски такого типа самостоятельно.

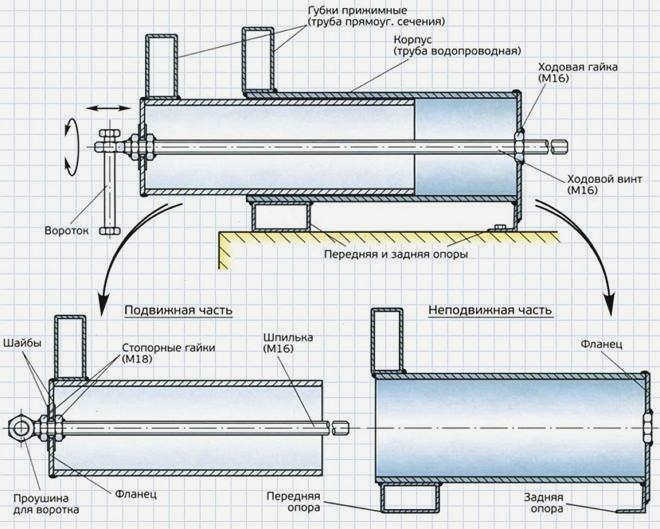

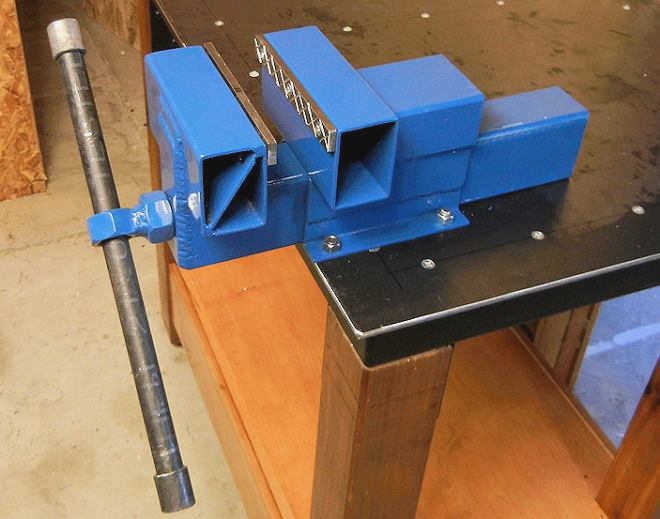

Схема самодельных тисков. Ниже приведены две фотографии готового изделия
Компонентами, из которых состоят самодельные тиски, являются:
- кусок металлической трубы, который будет выступать в качестве внутренней подвижной части устройства;
- кусок металлической трубы следующего размера, который будет служить внешней неподвижной частью;
- Шпиндельная гайка с диаметром резьбы M16;
- Регулируемый винт с диаметром резьбы M16;
- Отвертка, позволяющая вращать шпиндель;
- Передний и задний кронштейны для крепления трубы к фундаменту;
- Прямоугольные отрезки трубы (будущие губки тисков);
- Две контргайки с диаметром резьбы M16 и M18.

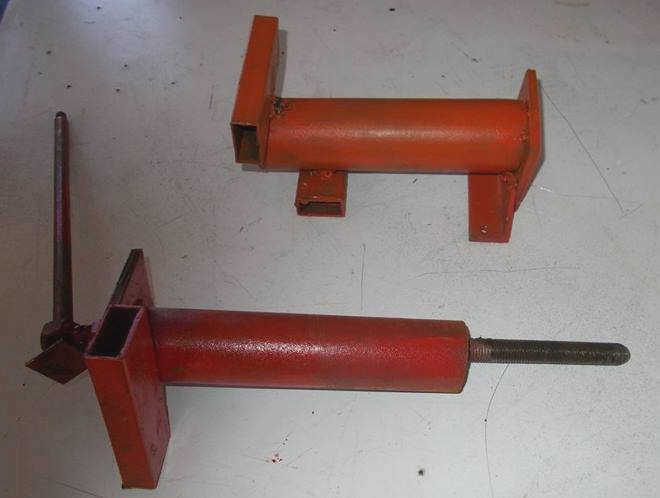

Две основные части тисков (подвижная и неподвижная)
Чтобы сделать такие тиски самостоятельно, начните с приваривания фланца к концу куска трубы большого диаметра, который будет служить в качестве неподвижной части. К центральному отверстию фланца должна быть приварена гайка с резьбой М16. Фланец также приваривается к торцу подвижной части трубы меньшего диаметра с центральным отверстием, через которое проходит зажимной болт.
Что потребуется?
В зависимости от назначения, интенсивности использования и применения в домашних условиях, прежде чем изготовить простые столярные тиски, необходимо выбрать размеры обрабатываемых деталей. Остается главный вопрос. Чтобы самостоятельно собрать функциональный инструмент, вам понадобится ряд материалов:
- проволока;
- саморезы;
- металлические штифты (2 шт.);
- гайки (4 шт.);
- лист фанеры;
- ремень с держателем для резьбонарезного инструмента.
Деревянные доски определенного размера также должны быть заготовлены заранее. Идеальным материалом для досок является древесина лиственных пород.
Кроме того, необходимо подготовить инструменты:
- транспортир;
- ручка или карандаш;
- ножовка;
- электродрель;
- наждачная бумага;
- ПВА или аналогичный клей;
- сверла различного диаметра.
Перед изготовлением тисков для мастерской рекомендуется нарисовать эскиз (лучше всего чертеж), Размеры должны быть обозначены, чтобы упростить этапы сборки и избежать типичных ошибок. Чертеж должен быть четким, чтобы не возникало сомнений в правильности выполнения работы.
Производственные инструкции
Когда заготовки и инструменты подготовлены, а чертежи с размерами под рукой, первое, что нужно сделать, – это изготовить губки для простых тисков. Для этого выберите фанеру, пруток и вырежьте детали в соответствии с выбранной длиной и шириной. Возьмите транспортир, ручку или карандаш и разметьте отверстия. Заготовки лучше закрепляются для удобства и безопасности. Можно использовать зажимы.
Следующий шаг – просверлить 2 отверстия, а в фанере отдельно – по краям торцов – просверлить еще 6 отверстий. Они предназначены для саморезов. Чтобы затем утопить шляпки в материале, слегка рассверлите предварительно просверленные отверстия сверлом большего диаметра.
Прикрутите подготовленный фанерный предмет к верстаку и вбейте в отверстия 2 гайки изнутри.
Для изготовления самодельных патронов вам понадобится пара кольцевых сверл. Одно маленькое и одно среднего размера. Прижмите их к дереву и отметьте диаметры карандашом. Затем установите сверла с помощью специального сверла и вырежьте детали в соответствии с отметками с помощью электродрели. Затем возьмите наждачную бумагу и снимите заусенцы с острых краев.
В деталях большого диаметра сделайте небольшие углубления. Для этой цели можно использовать перьевое сверло. Вставьте гайку в обе части и вкрутите в них нагели с резьбой. В предварительно просверленные отверстия в каждом нагеле вставьте кусочек проволоки, который будет служить заглушкой. Теперь два круга склеиваются между собой с помощью готового клея ПВА и укрепляются двумя саморезами для дополнительной надежности. На этом изготовление ручек завершено.
Теперь соберите из готовых деталей столярные тиски.
Рассмотрите возможность изготовления другой модели тисков для столярных работ. Вам понадобятся те же инструменты, а из материалов добавьте металлический уголок и гидравлический тройник нужного размера.

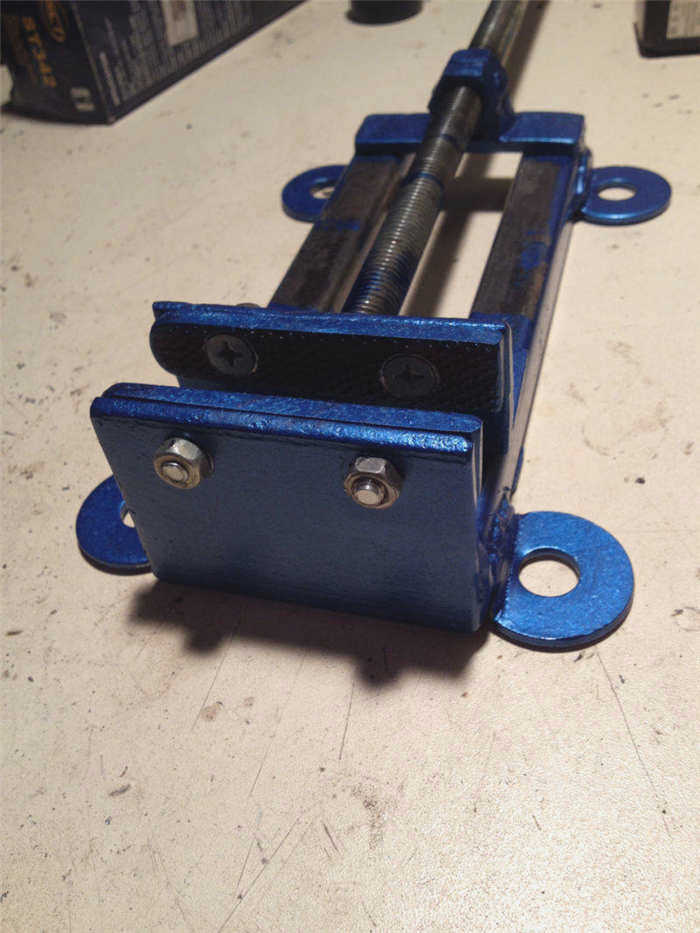

Слесарные тиски
Тиски без резьбы – это ящик для слесарных инструментов, изготовленный из стали и швеллерного железа. Важной частью конструкции является приводной винт.
Одна из стальных пластин устанавливается посередине, разделяя конструкцию пополам. Стальное основание и уголки свариваются вместе, швы необходимо зачистить.
Иногда для соединения используются болты и гайки. Отверстия можно разметить маркером. Планка и губки устанавливаются на самом конце, а для управления тисками прикрепляется рычаг. Такие тиски могут использоваться для кожи и дерева и выдерживают необходимую степень нагрузки.

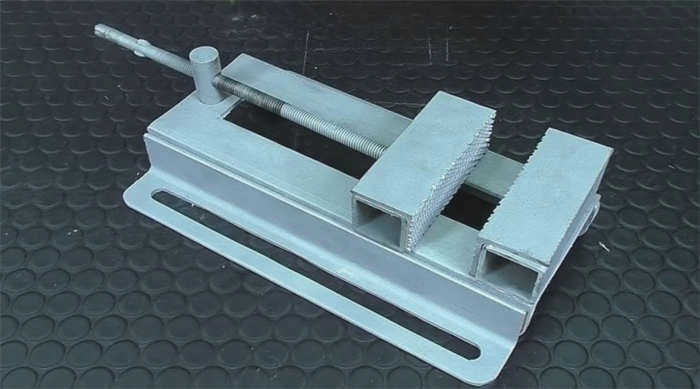

Варианты для станков
Поворотные тиски требуют длительного срока службы по металлу. Лучше всего использовать нержавеющую сталь. Тиски удерживаются струбциной и крепятся непосредственно к верстаку.
Направляющие устанавливаются на несколько стальных пластин, отверстия в которых предварительно просверлены. По краям пластин расположены гладкие штифты для свободного крепления направляющих и зажимных губок:
- С одной стороны болта установлен рычаг управления. Губка крепится болтами, а снаружи – гайками, чтобы при необходимости механизм можно было снять.
- Патрон зажимной губки изготовлен методом сварки и крепится с одного конца болтами так же, как и губка. Это позволяет мастеру при необходимости заменить их.
- Петля для заготовки также крепится сваркой, штифт с гайками. Зная эти тонкости, владельцам будет гораздо проще выбрать необходимую конструкцию и соорудить тиски своими руками.
- Опирайтесь не только на вес и сложность конструкции, но и на практичность инструмента. Часто для бытовых целей выбирают слесарные тиски, так как они отличаются своей универсальностью.
