Этот точный прибор используется для измерения диаметра различных конструкций. Как измерить диаметр трубы штангенциркулем? Для этого необходимо развести губки, вставить в них заготовку и свести их вместе так, чтобы они были прижаты к поверхности. В сомкнутом состоянии губки должны быть параллельны плоскости поперечного сечения трубы, иначе измерение будет неправильным. Штангенциркуль также используется для измерения внутреннего диаметра. На его обратной стороне находятся губки, которые помещаются внутрь конструкции и расширяются до тех пор, пока не окажутся заподлицо со стенками.
Прежде чем перейти к последовательности расчетов, важно понять разницу между этими понятиями.
Окружность – Замкнутая плоская кривая, все точки которой равноудалены от центра и которая лежит в одной плоскости.
Окружность – Окружность – это часть плоскости, которая лежит внутри окружности, и сама окружность.
Проще говоря, круг – это замкнутая линия, такая же, как обод и велосипедное колесо. Круг – это часть плоскости, ограниченная окружностью, например, блин или круг, вырезанный из картона.

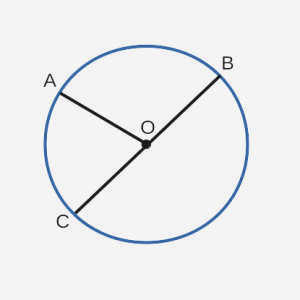

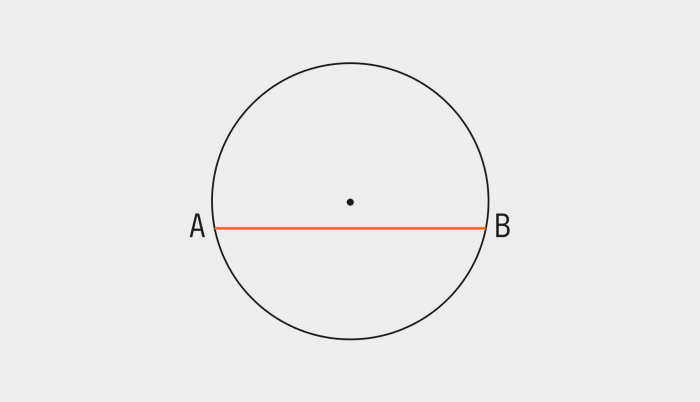

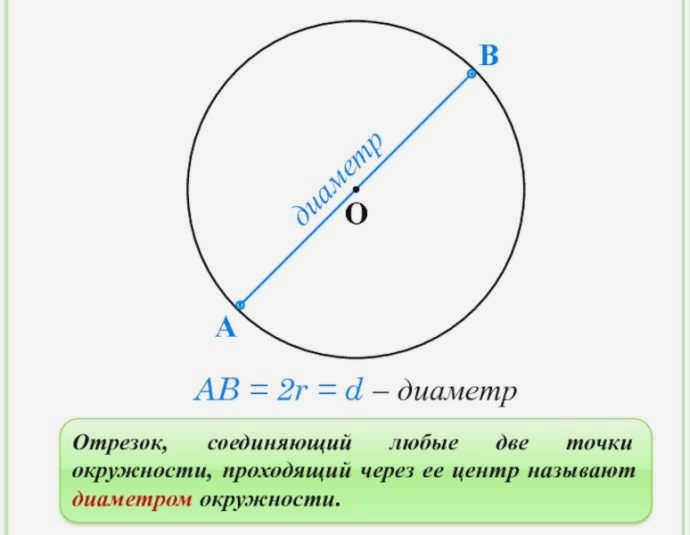

Диаметр – отрезок, соединяющий две точки окружности и проходящий через ее центр.
Радиус – это линия, соединяющая центр окружности и любую точку окружности.
Получайте советы, статьи, видеоролики и контрольные списки по обучению в свой почтовый ящик.
Узнайте, какие профессии будущего подходят вам.
Мы покажем вам, кем вы можете стать, и пришлем полезные советы о том, как это сделать прямо сейчас.
Пройдите тест!
Как узнать диаметр. Выкройки
В этой теме мы познакомимся с тремя формулами:
1. общая формула.

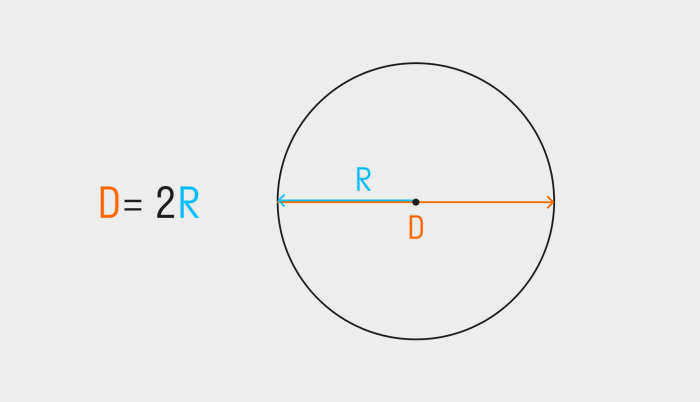

Из основных определений мы знаем, что величина диаметра равна двум радиусам: D = 2 × R, где D – диаметр, а R – радиус.
2. если у нас возникли трудности с нахождением диаметра по длине окружности

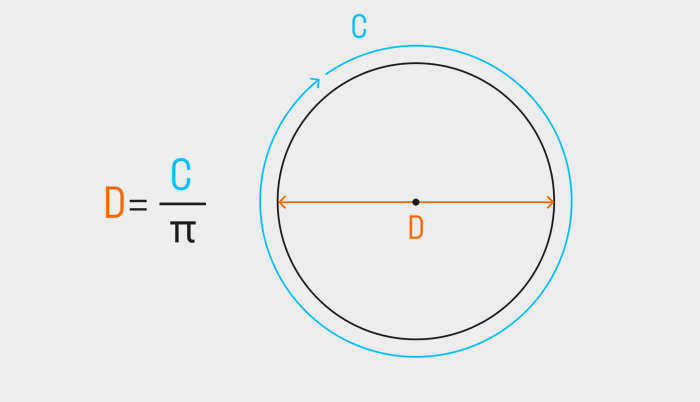

D = C : π, где C – длина окружности, π – константа, которая равна отношению окружности к диаметру, всегда равна 3,14.
Чтобы получить правильный ответ, можно разделить на столбец или воспользоваться онлайн-калькулятором.
3 Если нарисована окружность
- Проведите прямую горизонтальную линию внутри круга. Ее положение не играет роли.
- Отметьте точку пересечения линии с окружностью.

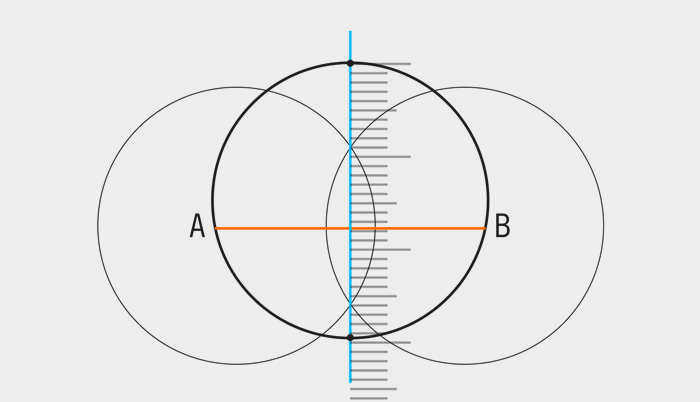

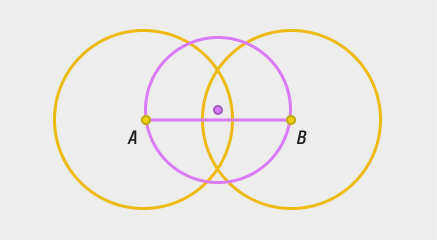

- С помощью компаса начертите две окружности одинакового радиуса (большего, чем радиус исходной окружности), первая с центром в точке A, вторая с центром в точке B.

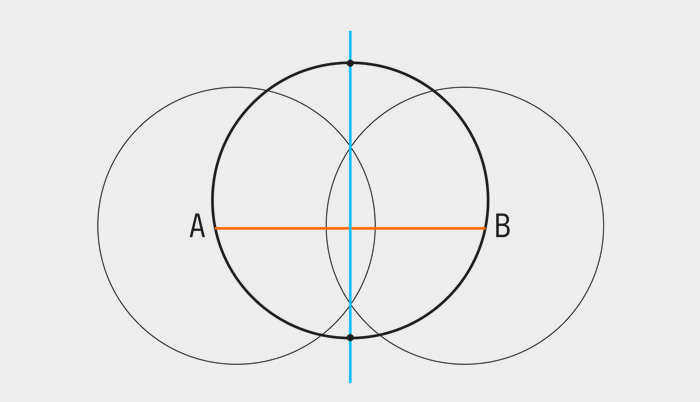

- Проведите линию через две точки пересечения. Отметьте точки пересечения полученной прямой с окружностью. Диаметр равен этому отрезку.

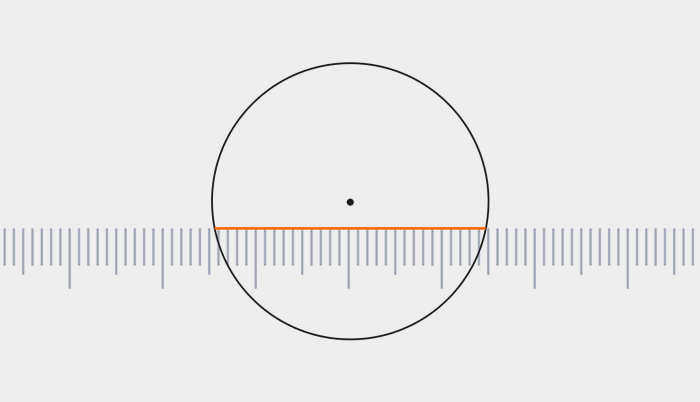

- Теперь измерьте диаметр окружности с помощью линейки. Есть!
Что такое диаметр?
Диаметр – это линия, проходящая через центр круга, окружности, сферы или другой фигуры. Диаметр – это самая длинная прямая линия, которую можно провести внутри фигуры и которая делит ее на две равные части. Диаметр можно найти, измерив расстояние между двумя точками на окружности или сфере, которые находятся на противоположных концах диаметра.
Чтобы вычислить диаметр окружности или сферы, измерьте расстояние между двумя точками на окружности, которые находятся на противоположных концах диаметра. Для сферы можно измерить расстояние между двумя точками сферы, находящимися на противоположных концах диаметра, или воспользоваться формулой:
d = r × 2 (диаметр = радиус, умноженный на 2).
Диаметр также можно вычислить, зная длину окружности:
d = L / π (диаметр = длина окружности, деленная на число Пи (3,14)).
Диаметр также можно вычислить, зная площадь круга.
d = 2 × √(S/π) (диаметр = 2, умноженное на корень из площади круга, деленный на число Пи).
Использование диаметра в различных приложениях
Диаметр имеет широкий спектр применения в различных научных областях, включая математику, физику, инженерное дело и другие. Вот некоторые примеры его использования:
- Математика: Диаметр используется для вычисления окружности и площади круга или периметра. Он также используется в геометрии для определения свойств различных фигур.
- Физика: Диаметр используется для вычисления объема сферы и других тел. Он также используется для определения расстояния между двумя точками на поверхности сферы или других фигур.
- Инженерия: Диаметр используется для определения размеров различных компонентов, таких как валы, трубы, ключи и другие. Он также используется для определения прочности материалов и расчета напряжений в механизмах.
- Медицина: диаметр используется для измерения размеров различных органов, сосудов и других тканей в теле человека или животного. Например, диаметр артерии может быть использован для определения возможных проблем с кровообращением.
- География: диаметр используется для измерения размеров различных географических объектов, таких как озера, реки, вулканы и другие.
Как проверить диаметр. Формулы
В этой теме мы познакомимся с тремя формулами:
1. общая формула.
Из основных определений мы знаем, что величина диаметра равна двум радиусам: D = 2 × R, где D – диаметр, а R – радиус.
2. если перед нами стоит задача найти диаметр по длине окружности
D = C : π, где C – окружность, π – константа, равная отношению окружности к диаметру, всегда равна 3,14.
Чтобы получить правильный ответ, вы можете разделить на столбец или воспользоваться онлайн-калькулятором.
3. если у вас есть чертеж окружности
- Проведите прямую горизонтальную линию внутри круга. Положение линии не играет существенной роли.
- Отметьте точку пересечения линии с окружностью.
- С помощью компаса начертите две окружности одинакового радиуса (большего, чем радиус исходной окружности), первая окружность с центром в точке A, вторая – с центром в точке B.
- Проведите линию через две точки пересечения. Отметьте точки пересечения полученной прямой с окружностью. Диаметр равен этому отрезку.
- Теперь измерьте диаметр окружности с помощью линейки. Получилось!
Эти простые формулы пригодятся вам не только на уроках в школе, но и если вы решите сделать карьеру дизайнера интерьера, архитектора или модельера.
Как измерить диаметр круга с помощью линейки
Прежде чем измерять диаметр трубы с помощью рулетки или гибкой линейки, следует знать, что этот вариант прост, поэтому с ним справятся даже неопытные мастера. Необходимо провести только одно измерение.
Необходимо измерить окружность трубы. Полученное значение делится на величину Пи. Чтобы измерить и получить более точную цифру, используйте 3,14 вместо 3,1416. Однако линейки недостаточно, чтобы найти наружный диаметр трубы большого объема. Необходимо будет использовать измерительную ленту.
Для определения объема трубы также используется метод измерения размера стенки на просвет. Его можно измерить с помощью тех же инструментов. Также можно использовать штангенциркуль. Толщина стенки вычитается из измерения объема снаружи.
При монтаже трубопроводов важно знать, что внутренний объем импортного изделия следует определять по тому, что поставляется с сопроводительной документацией.
Как измерить диаметр трубы?
Это определяет значения внутреннего объема в дюймах. Чтобы перевести внутренние или внешние размеры в сантиметры, умножьте их на 2,54. Чтобы аналогичным образом перевести внутренний и внешний диаметры, умножьте полученную цифру на 0,398.
Вот еще один интересный способ.
Как измерить штангенциркулем
Если спросить профессионального сантехника, как измерить штангенциркулем, он ответит, что штангенциркуль – самый удобный инструмент для таких работ, с его помощью очень легко измерить нужный размер без дополнительных расчетов. Однако таким способом можно измерять только прокатные трубы размером до пятнадцати сантиметров.
Губки прибора следует плотно прижать к стенке профиля, но не рекомендуется применять большое усилие. Затем можно измерить размеры и определить их в сантиметрах и, при необходимости, в миллиметрах.
Измерение с помощью линейки и рулетки
Если на трубе видно поперечное сечение, можно измерить диаметр с помощью обычной линейки. Приложите линейку к месту разреза так, чтобы шкала проходила прямо через центр. Измерьте расстояние между нужными точками (для внутреннего или внешнего диаметра). Расстояние между внешними точками будет являться внешним диаметром. Если вам нужен внутренний размер, вы можете проверить толщину стенки и вычесть ее из значения, указанного на чертеже.
С помощью линейки это можно сделать, но как измерить диаметр трубы с помощью рулетки? Этот инструмент подходит для массивных и больших конструкций, до которых трудно добраться. Оберните изделие так, чтобы лента со шкалой плотно прилегала, и найдите место разреза. Полученное число – это длина окружности. Чтобы получить диаметр, делим его на пи (3,14).
Метрические и имперские единицы
Перед измерением размеров изделия следует учесть, что порядок монтажа и расчета для стальных и пластиковых труб различен.
По этой причине важно сначала ознакомиться с размерами материалов труб, а затем измерить их. Без этих знаний невозможно определить размер изделия в миллиметрах или дюймах.
Стальные трубы в основном определяются по их внутреннему объему, измеряемому в дюймах. В соответствии с этими единицами измерения можно встретить названия "дюймовые" и "полудюймовые" трубные материалы. Один дюйм соответствует 25,4 мм, а полдюйма, соответственно, определяется как 12,7 мм.
Сантехники не спешат измерять наружный диаметр. Часто монтаж можно выполнить и без этого. Эту величину необходимо измерять, когда труба соединяется резьбовыми соединениями.
Обычно резьба нарезается на внешней стороне трубного изделия, и ее величина зависит от размеров стенки трубного изделия. При этом следует учитывать, что если измеряются трубы с разным внутренним объемом, то размер стенки будет разным.
Чтобы облегчить измерение и расчет необходимого количества трубного материала, для измерения внешнего объема трубной продукции можно использовать специальную систему резьбы. Эти размеры отличаются от обычных размеров, которые можно измерить в мм.
Чтобы правильно определить размер трубчатых изделий в миллиметрах или узнать их размеры в дюймах, необходимо учитывать следующую информацию.
Например, если вариант с метрической резьбой имеет маркировку M16, то трубное изделие имеет внешний объем 16 мм. Трубчатый резьбовой вариант отличается. В дюймах расчеты немного отличаются.
Наружный диаметр полудюймового изделия меньше 21 миллиметра, а резьба по размерам такая же. Название "полудюймовый" было дано этому изделию из-за объема внутри. В дюймах эта величина обозначается как ½. Для более удобного перевода дюймов в миллиметры рекомендуется использовать специальные таблицы.
