Диаметры асбестовых труб таблица размеров

Затем рассчитывается объем воздуха по формуле L = n*V. Полученную цифру необходимо увеличить до значения, кратного 5.

Содержание

Таблица размеров асбестовых труб

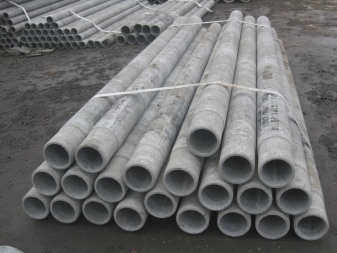

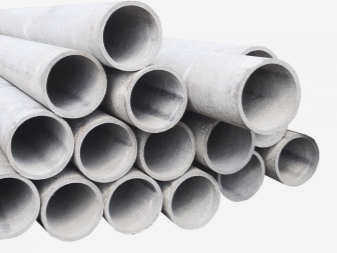

Асбестоцемент – это бетон, армированный волокнами. Асбестоцементные трубы используются для прокладки питьевых и технических трубопроводов. Кроме того, данный вид труб активно используется для ливневой канализации, напорной канализации, безнапорной канализации, газовых дымоходов и печного отопления.

Преимущества асбестоцементных труб:

– долговечность;
– устойчивость к низким температурам
– устойчивость к гниению и коррозии;
– высокая прочность;
– низкая цена;
– низкая теплопроводность;
– устойчивость к "зарастанию".

Сколько весят асбестоцементные трубы

Теоретический вес асбестоцементных труб приведен в таблицах ниже. Расчетный вес приведен для труб с содержанием влаги 15%. По этим таблицам можно определить только вес стандартных асбестоцементных труб.

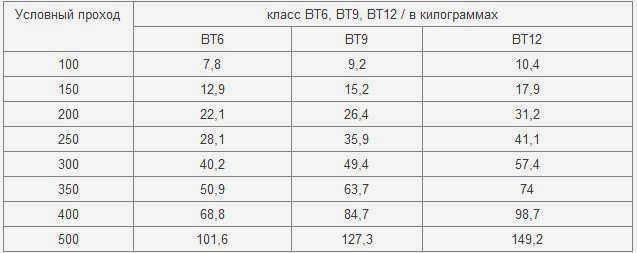

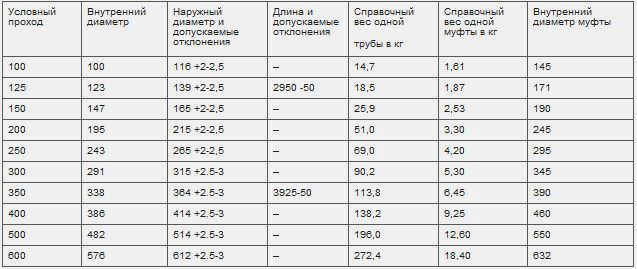

Теоретический вес одного погонного метра асбестоцементных труб типа 1:

Теоретический вес одного погонного метра асбестоцементных труб типа 2:

Теоретический вес одного погонного метра асбестоцементных труб типа 3:

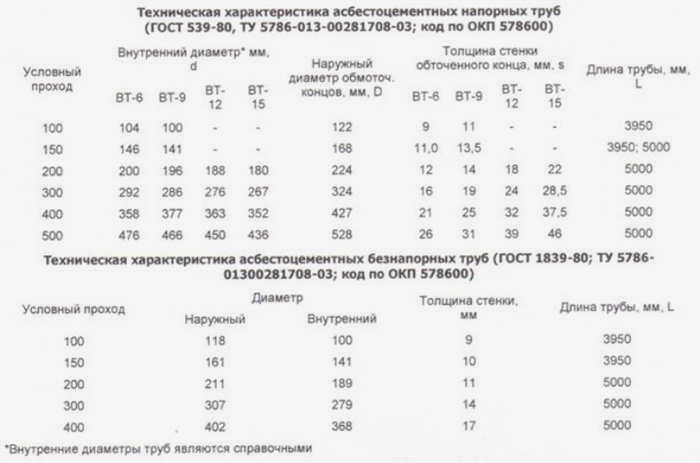

Таблица диаметров асбестоцементных труб

Основные национальные и международные стандарты, определяющие размеры и другие параметры асбестоцементных труб: ГОСТ 31416-2009, DIN 2410, ISO 160, EN 2410, ГОСТ 11310-2012.
Основные виды асбестоцементных (хризотиловых) труб, используемых в строительстве:

безнапорные: марка по ГОСТ 31416-2009;
напорные трубы: марка по ГОСТ 31416-2009.

Хризотилцементные напорные трубы в зависимости от рабочего давления среды подразделяются на следующие марки:

Читайте также: Полиэтиленовые напорные трубы для внутренней и наружной прокладки

Для водопроводных труб – BT6, BT9, BT12, BT15;
для труб центрального отопления – ТТ3, ТТ6, ТТ9, ТТ10, ТТ12, ТТ16.

Асбестоцементные трубы следует соединять с помощью фитингов из того же материала по ГОСТ 31416-2009 или с чугунными фитингами по ГОСТ 17584, полиэтиленовыми фитингами и другими видами фитингов.

Для изгибов, ответвлений и переходов с одного диаметра на другой следует применять стальные фитинги по ГОСТ 17375, ГОСТ 17376, ГОСТ 17378 и ГОСТ 17380 с неподвижной опорой (для трубопроводов, работающих под давлением) или специальные узлы – бетонные коллекторы, удерживающие фитинги.

Для уплотнения стыковых соединений следует использовать резиновые кольца по ГОСТ 5228.

Важно: Безнапорные трубы используются для наружных дренажных труб, дренажных коллекторов мелиоративных систем, вентиляционных каналов, прокладки кабелей телефонной связи, сопутствующего дренажа в теплосетях, шахт мусоропроводов и т.д.

Напорные трубы используются в напорных системах водоснабжения и мелиорации, коллекторах отопления и горячего водоснабжения, вентиляционных системах, сопутствующем дренаже в тепловых сетях.

Существующие международные стандарты

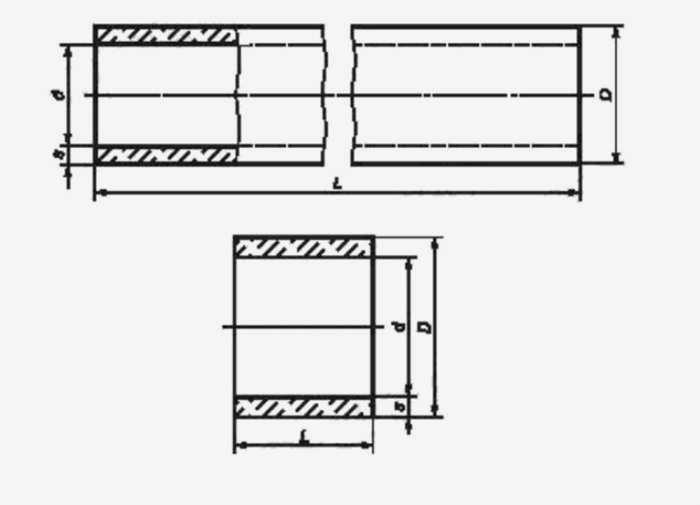

Параметры асбестоцементных труб: масса, длина и диаметр

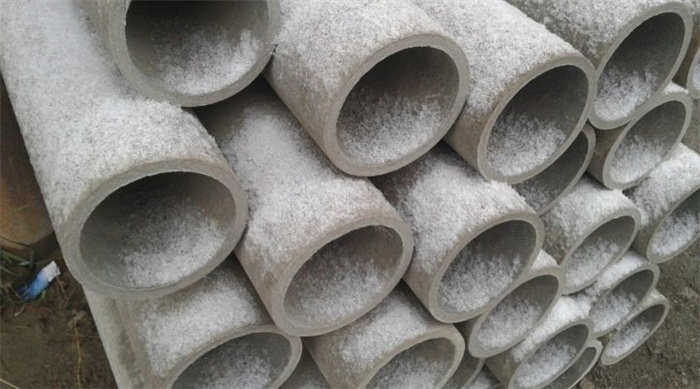

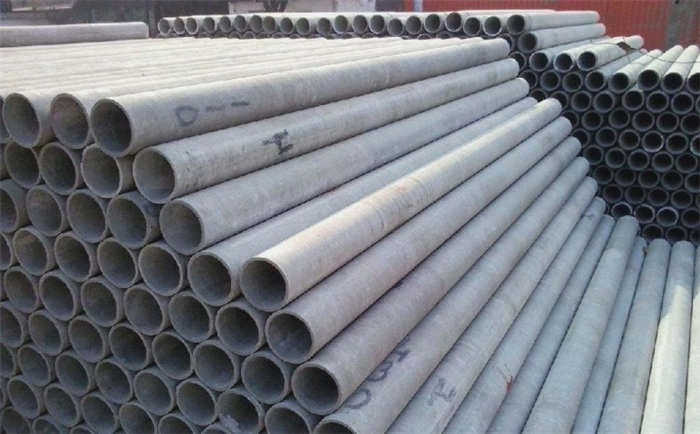

Асбестоцемент – это бетон, армированный волокнами. Асбестоцементные трубы используются для систем питьевой воды и технических трубопроводов. Этот вид труб также активно используется для ливневой канализации, напорной канализации, безнапорной канализации, газовых дымоходов и печного отопления.

Преимущества асбестоцементных труб:

– длительный срок службы; – устойчивость к низким температурам; – устойчивость к гниению и коррозии; – высокая прочность; – недорогие; – низкая теплопроводность; – устойчивость к "зарастанию".

Сколько весят трубы?

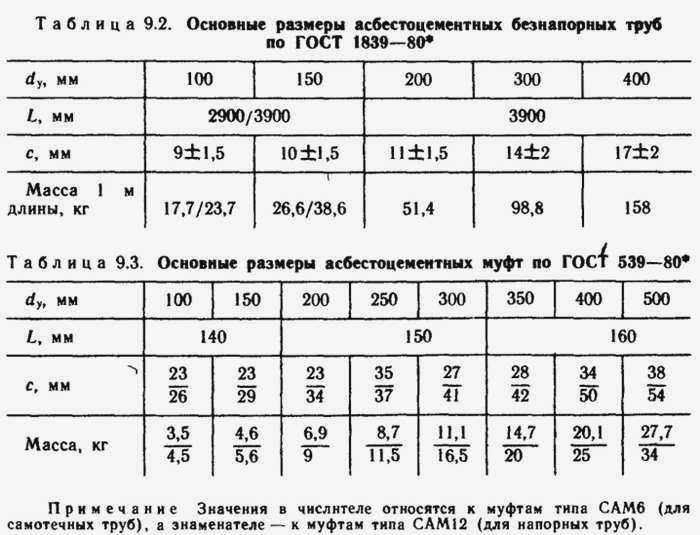

Вес безнапорных труб приведен в таблице ниже.

Номинальный диаметр мм

Вес 1 м трубы, кг

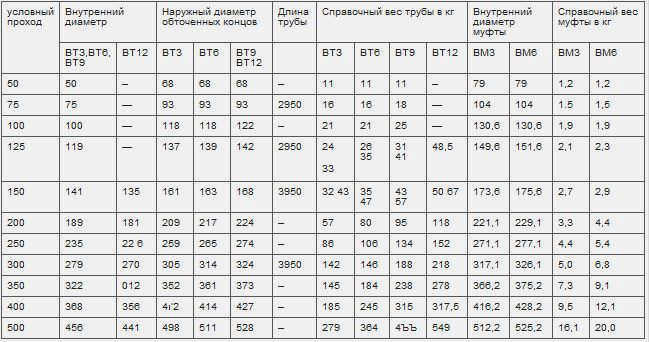

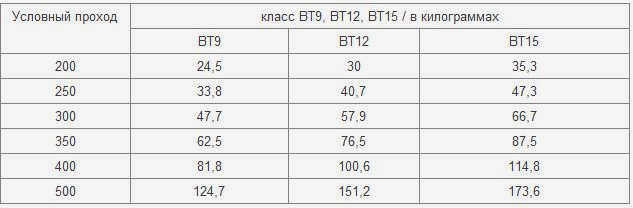

Напорные трубы:

Номинальный диаметр мм

Внутренний диаметр, мм

Толщина стенки, мм

Масса 1 м трубы, кг

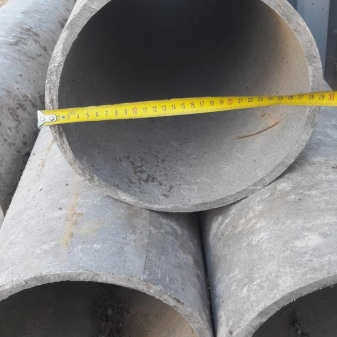

Производственный допуск на размеры не должен превышать следующих значений:

Наружный диаметр

Толщина стенки

Чтобы понять, куплен товар или нет, все внимание следует обратить на маркировку. В ней содержится информация о предназначении трубы, ее диаметре и соответствии стандарту.

В качестве примера можно привести БНТ-200 ГОСТ 1839-80. Данная маркировка означает, что это безнапорное изделие диаметром 200 мм. Оно изготовлено в соответствии с указанным ГОСТом.

Как выбрать?

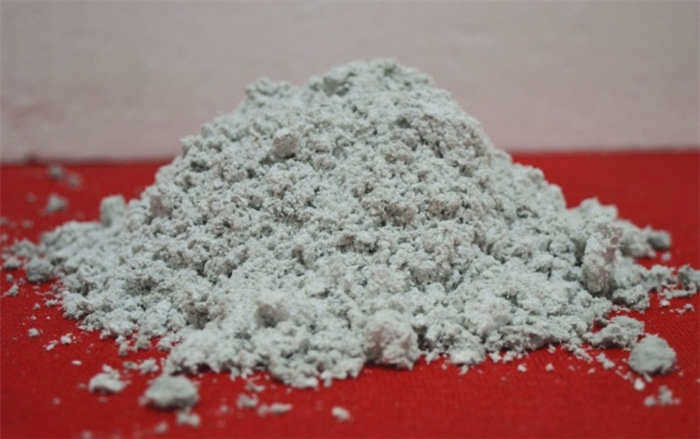

Трубы могут быть изготовлены из двух видов асбеста:

хризотил;
амфибол.

Сам по себе материал не вреден, он не радиоактивен, но если вам приходится с ним работать, очень важно соблюдать технику безопасности. Пыль наиболее вредна для человека, когда она попадает в органы дыхания.

В последние несколько лет добыча кислотостойкого амфиболового асбеста была запрещена. Изделия из хризотилового материала безопасны, поскольку волокна выводятся человеческим организмом в течение от двух часов до 14 дней.

Во всем мире с 1900 года до 1970-х годов хризотиловый (белый) асбест использовался в основном для изоляции и обмотки труб для сохранения тепла в системах горячего водоснабжения и отопления, а также для предотвращения образования конденсата на трубах, транспортирующих только холодную воду.

Хризотил – это змеевидная форма асбеста, составляющая большую часть этого вида продукции во всем мире.

Хризотиловый асбест также широко использовался на кранах и котлах в качестве асбестоподобного покрытия или гипсового компаунда.

Он также использовался в кровле, тормозных колодках, уплотнениях котлов и в бумажной форме в качестве обертки или прокладки для воздуховодов.

Крокидолит (голубой асбест) – материал для напыляемых изоляционных покрытий для котлов, паровых машин и иногда в качестве изоляции для отопительных и других труб. Это амфибол (волокнистый иглоподобный материал), который особенно опасен.

Амозит-асбест (коричневый асбест) использовался в кровле и сайдинге, а также в более мягких потолочных плитках и изоляции. Он также является разновидностью амфиболового асбеста.

Антофиллит (серый, зеленый или белый асбест) использовался реже, но встречается в некоторых изоляционных изделиях и в качестве нежелательного вещества в тальке и вермикулите.

В недавно построенных домах нет асбестовых труб. Однако они присутствуют и в более старых.
