Совет для этой ситуации можно дать следующий – когда в доме установлена старая дровяная или угольная печь, где тяга плохая и ветер постоянно задувает в дымоход, лучшим вариантом будет простой дефлектор или простой дымоход, сделанный в виде зонтика или простого тента.
Дефлектор для вентиляции: дефлектор для дымохода, как защитить дымоход от осадков
Для лучшего понимания вопроса приведем данные из литературы. Величина местного сопротивления воздушному потоку в системах вентиляции характеризуется безразмерным коэффициентом ξ. Чем выше его значение, тем сильнее тот или иной фасонный элемент – зонт, колено, шибер – замедляет движение газа по воздуховоду.
В нашем случае этот коэффициент равен:
- если поток воздуха выходит из открытой трубы любого диаметра ξ = 1;
- если воздуховод закрыт классическим колпаком, ξ = 1,3-1,5;
- Зонт Григоровича с диффузором (расширение поперечного сечения), ξ = 0,8, установленный на трубе;
- цилиндрическая насадка Вольпера или звезда "Шенарда", ξ = 1;
- дефлектор типа ЦАГИ, ξ = 0,6.
Замечание. Здесь нет ошибки – даже при свободном выбросе из шахты поток воздуха преодолевает местное сопротивление, возникающее в результате внезапного расширения. Источник: "Справочник по теплоснабжению и вентиляции", издание 1976 года.
Таким образом, перегородка создает отрицательное давление на выходе из вертикального канала, чтобы уменьшить сопротивление ветра потоку. Другими словами, она действует как усилитель тяги.
Кроме того, вытяжное устройство выполняет следующие задачи:
- защищает вентиляционные каналы от атмосферных осадков;
- предотвращает попадание ветра в воздуховод;
- предотвращает возникновение обратной тяги (опрокидывание).
Принцип работы каждого дефлектора основан на двух эффектах: отрицательное давление от ветровой нагрузки и индукция (увлечение) медленного потока газа более быстрым. Хотя некоторые зарубежные производители используют механическую индукцию – достаточно оснастить зонт электрическим вентилятором. Рассмотрим устройство каждой конструкции в отдельности.
Принцип дефлектора
Установка дефлектора на вентиляционную трубу улучшает тягу, так как дефлектор отклоняет воздушные массы, создавая на выходе из вентиляционной шахты зону пониженного давления. Это позволяет воздуху внутри трубы подниматься вверх и выравнивать давление.
Существуют различные конструкции дефлекторов, но принцип работы у всех одинаковый. Современные устройства обычно имеют конический воздуховод, который увеличивает скорость воздушного потока над оголовком дымохода. Это увеличивает тягу и называется "принципом аэрографа".
Если правильно подобрать и использовать дефлектор, можно добиться более эффективной работы системы вентиляции.
Вентиляционные дефлекторы оказывают наибольшее влияние при установке на вентиляционные каналы с горизонтальными и вертикальными участками.
Вентиляционные дефлекторы также играют роль защиты воздуховода от грязи, осадков, мелких птиц, грызунов и т.д. Вентиляционный дефлектор изготавливается из нержавеющей стали или керамики, так как устанавливается снаружи здания.
Что это такое?
Механизм воздухообмена в любом помещении определяется системой элементов, обеспечивающих его многофункциональную работу: приток и отток, нагрев, озонирование и многое другое. Важную роль играет эффективная работа вытяжной вентиляции, которая поддерживается за счет увеличения тяги. Устройство, создающее необходимую тягу, используется повсеместно. В простейшем виде это вытяжка, заканчивающаяся дымоходом.
И это не просто зонт для защиты от птиц, бабочек и листьев, а аэродинамическое устройство, выполняющее следующие функции:
- создает защиту для вентиляционных каналов;
- способствует бесперебойной тяге всей вентиляционной системы;
- активирует вентиляционные механизмы.
Вентиляционный дефлектор – очень полезное устройство. Единственное, что необходимо учитывать при его использовании, – это особенности газовой печи, установленной в доме или бане, и кровельного материала, которым покрыта крыша.
Принцип действия
Вентиляционный дефлектор способен отклонить любой, даже самый незначительный порыв ветра. Однако его не только отклоняют, но и фиксируют, чтобы создать оптимальные условия для эффективного отвода продуктов сгорания через оборудованный дымоход. Важно, чтобы этому процессу не препятствовал ветер. Механизм действия дефлектора заключается в том, что он крепится к трубе, которая отводит дым и копоть, создавая препятствие для свободного движения воздушных потоков. Согласно законам физики, чем больше объем воздуха в потоке переменного сечения, тем больше перепад давления. Сила ветрового потока, действующего на дымоход, создает определенное отрицательное давление вблизи дымохода.
Воздушные массы, встречая препятствие, огибают его; таким образом, воздух попадает в вентиляционную систему. Воздух всасывается через специально спроектированные отверстия сверху и снизу, увеличивая разбавление воздуха и направляя воздушный столб вверх. Вентиляционный дефлектор работает с оптимальной эффективностью вдоль вентиляционного канала с горизонтальными изгибами и пролетами. При этом тяга при вытяжке горячего воздуха увеличивается как минимум на 10-20%. Конечно, ветер, как и другие природные явления, каждый раз ведет себя по-разному. Его влияние различно: он может дуть вокруг дымохода сверху вниз, в этом случае маленькие отверстия в нижней части дефлектора будут притягивать газы к нему. Порывы ветра могут быть направлены вверх, тогда воздух проходит через круглые отверстия в верхней части устройства. Воздушные массы могут двигаться горизонтально, в этом случае действуют и верхние, и нижние отверстия.
Следует отметить, что второй вариант считается наиболее опасным, так как в этой ситуации зонт прибора отражает воздушный поток в направлении, противоположном движению дыма вместе с продуктами горения.
Виды и характеристики
В настоящее время существует множество разновидностей вентиляционных дефлекторов, среди которых выделяют основные:

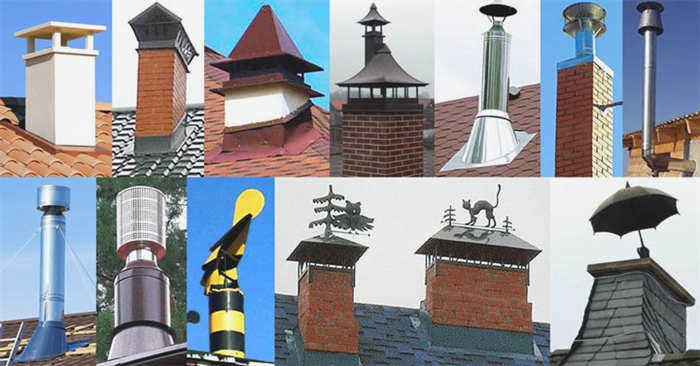

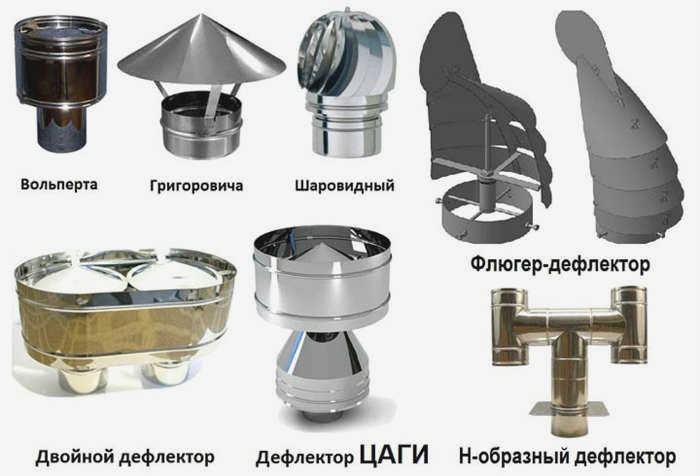

- дефлектор Цаги;
- дефлекторы Григоровича;
- Н-образные дефлекторы.
Существуют открытые конструкциикоторые делятся на по форме:
По принципу действия являются:

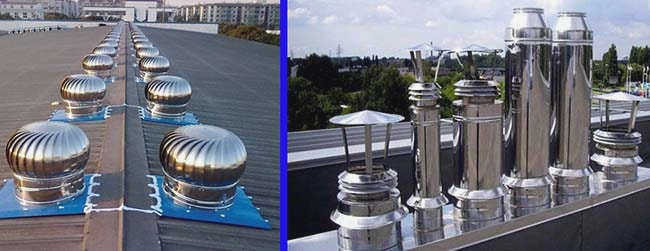

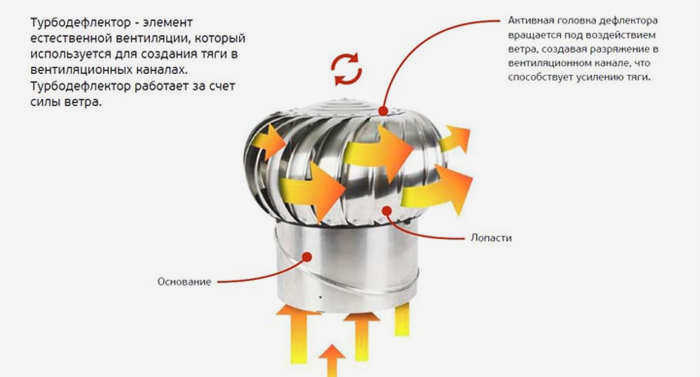

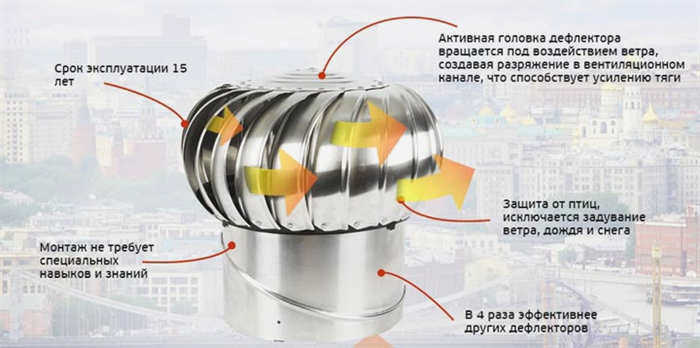

- роторный дефлектор;
- турбинные.
По типу лопастей.
Ниже мы рассмотрим наиболее распространенные типы вентиляционных дефлекторов.

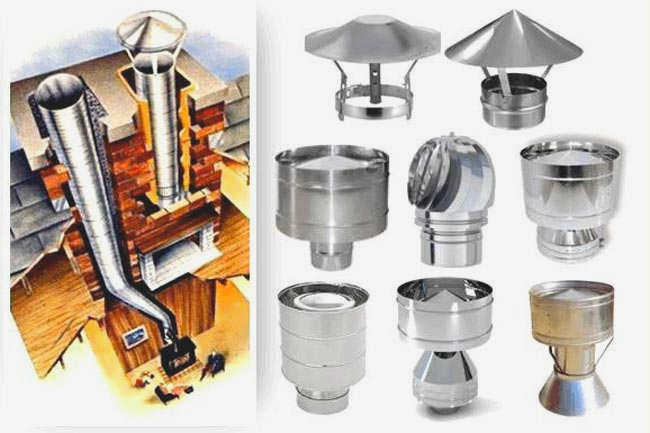

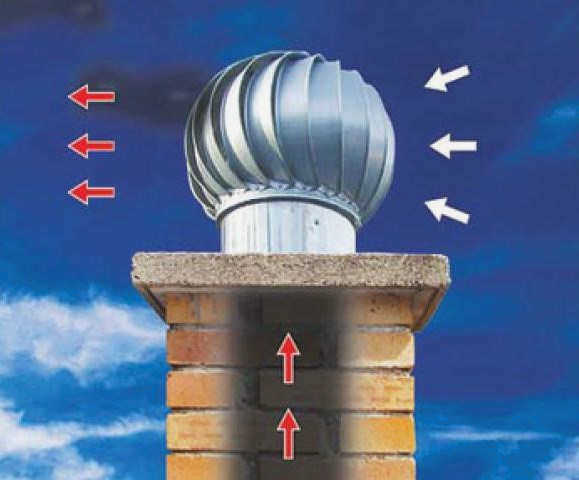

Дефлектор для дымохода
Очень часто дефлекторы устанавливают на дымоход, чтобы обеспечить хорошую тягу для удаления дыма. Таким образом, дефлектор увеличивает работу оборудования на двадцать процентов, способствует лучшему сгоранию топлива и улучшает теплоотдачу.
Он также предотвращает попадание в дымоход осадков и мусора.

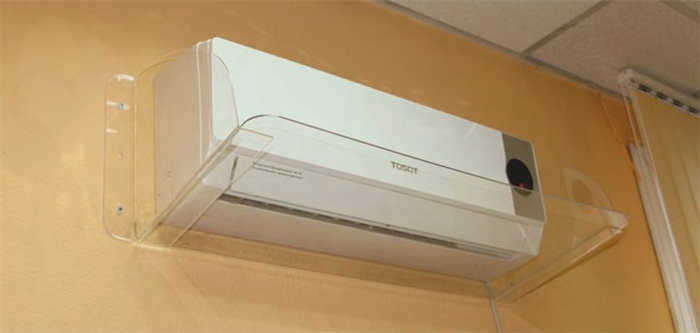

Дефлектор для кондиционера
Этот тип конструкции совсем не похож на классические дефлекторы. Это дефлекторы – отражатели, которые перераспределяют воздушные массы, создаваемые кондиционером.
Дефлектор воздуха своими руками
Модель простого вентилятора без сложных механизмов можно построить самостоятельно, купив нужные строительные материалы и подготовив необходимые инструменты:
- рулетка
- ножницы по металлу
- шлифовальная машина
- дрель;
- набор гаечных ключей;
- винты, хомуты, гайки.
Пошаговый план изготовления и установки дефлектора своими руками:
- делаем чертеж выбранной конструкции с обозначением всех необходимых размеров;
- полученные детали изделия переносим на картон в натуральную величину, вырезаем;
- используя картонные шаблоны, дублируем их на стальном листе;
- используя картонные шаблоны, дублируем их на стальном листе; – соединяем полученные детали болтами, гайками, скобами в указанном выше порядке;
устанавливаем на крышу.
Теперь остается наслаждаться работой правильно собранной конструкции и расти в глазах домочадцев и своих собственных.
Чтобы создать бюджетный вариант насадки для дымохода, можно выбрать устройство Григоровича или простую модель ветрового дефлектора.
Оценка качества популярных у покупателей вентиляционных дефлекторов
Кровельные дефлекторы
Кровельный дефлектор/D 200 мм, оцинкованная сталь
- Производитель: Россия;
- Материал: оцинкованная сталь;
- Средняя цена: 792 руб.
Дефлектор от российского бренда "Аэроблок", который производит фильтры, шумоглушители, гибкие вставки, воздушные клапаны и многое другое.
Дефлектор изготовлен из оцинкованной стали толщиной 0,5 мм. Его высота составляет 34 см, диаметр цилиндра – 40 см, а высота – 24 см. Он весит 4 кг и подходит для установки на воздухоотвод диаметром 20 см.
Конструкция состоит из круглого основания, конического диффузора со скошенным краем и зонта.
Изделие способствует увеличению тяги и защите от грязи, мусора, мелких животных, природных осадков.
Дефлектор крыши/D 200 мм, оцинкованная сталь
Преимущества:
- повышенная тяга;
- антикоррозийный материал;
- защита от внешних загрязнений;
- универсальность конструкции;
- толщина материала.
