Например, если результаты 10,5 и 9,5 мм, то общий диаметр арматуры составляет 10 мм.
Допустимый диапазон длины хлыста составляет от 5,3 м до 13,5 м. По согласованию с заказчиком размер может быть увеличен до 26 м.
Сварные стальные изделия класса 'С' должны быть изготовлены в соответствии со следующими стандартами:
Размеры арматурного прутка 12, длина, вес – Руководство по эксплуатации
Сегодня ни одна строительная площадка не обходится без арматуры. Однако использование некачественной продукции, не соответствующей требованиям ГОСТа, может привести к преждевременному разрушению здания. Стоит отметить, что на рынке строительных материалов, и в частности металлопроката, встречаются мошенники и недобросовестные поставщики, которые пренебрегают требованиями ГОСТа в поставляемой продукции.
Перед оплатой заказа рекомендуется лично убедиться в качестве товара, приехав на склад или просмотрев продукцию на снимках с онлайн-камеры. Довольный клиент – одна из ценностей нашей компании, поэтому мы стремимся быть полностью прозрачными в вопросах сотрудничества.

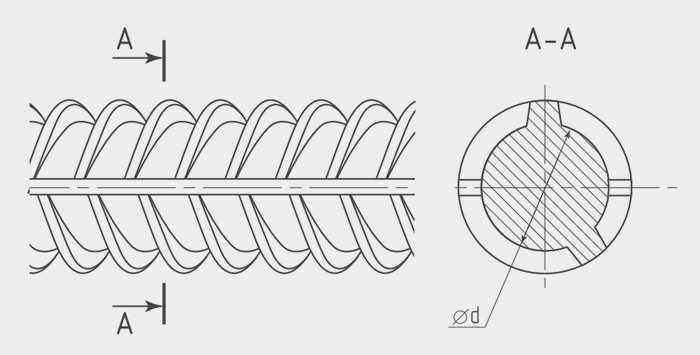

Присоединительные размеры 12 и чертеж
- номинальный диаметр изделия: 12 (мм)
- количество метров проката на тонну: 1126 (m);
- овальность: не более 1,2 (мм);
- расстояние между поперечными выступами: (0,55-0,75)*dH;
- вес на метр: 0,8878 (кг).
| Габаритный чертеж типичной модели | Диаметр (мм) | Предельная площадь поперечного сечения (см) 2 ) | Документ |
 |
12 | 1.131 | 5781-82 |
От чего зависит вес арматуры?
Основным фактором, влияющим на то, сколько весит погонный метр арматуры, является ее диаметр. Чем больше диаметр, тем больше вес.
Если диаметр арматуры составляет от 6 до 80 мм, то вес одного метра варьируется от 222 до 3960 граммов.
Как видите, разница огромна. Поэтому знание удельного веса арматуры не будет лишним при расчете давления конструкции на грунт – несколько неучтенных тонн нагрузки могут оказать разрушительное воздействие на надежность и долговечность любого здания.
Таблица веса арматуры по диаметрам
Все данные в этой таблице веса арматуры соответствуют ГОСТ 5781-82. Для арматуры марок А1 (А240), А3 (А400) и А500С погрешность может составлять не более нескольких процентов.
| 6 | 0,222 | 2,5974 | 4504,5 |
| 8 | 0,395 | 4,6215 | 2531,65 |
| 10 | 0,617 | 7,2189 | 1620,75 |
| 12 | 0,888 | 10,3896 | 1126,13 |
| 14 | 1,21 | 14,157 | 826,45 |
| 16 | 1,58 | 18,486 | 632,91 |
| 18 | 2 | 23,4 | 500 |
| 20 | 2,47 | 28,899 | 404,86 |
| 22 | 2,98 | 34,866 | 335,57 |
| 25 | 3,85 | 45,045 | 259,74 |
| 28 | 4,83 | 56,511 | 207,04 |
| 32 | 6,31 | 73,827 | 158,48 |
| 36 | 7,99 | 93,483 | 125,16 |
| 40 | 9,87 | 115,479 | 101,32 |
| 45 | 12,48 | 146,016 | 80,13 |
| 50 | 15,41 | 180,297 | 64,89 |
| 55 | 18,65 | 218,205 | 53,62 |
| 60 | 22,19 | 259,623 | 45,07 |
| 70 | 30,21 | 353,457 | 33,1 |
| 80 | 39,46 | 461,682 | 25,34 |
С помощью имеющейся таблицы вы можете быстро проверить удельный вес одного метра арматуры по ГОСТу, например, диаметром 32 мм. Найдите нужный размер в первой колонке, а справа указан его теоретический вес, который составляет 6,32 кг, а тонна охватывает 158,48 метра.
Длина прутка – что нужно знать
Для того чтобы объективно ответить на вопрос, какова стандартная длина арматуры 12 мм, важно знать, что продукция бывает мерной и немерной. В случае мерной длины все прутки в партии будут одинаковой длины. Единственное, что необходимо сделать заказчику, – это заранее согласовать размеры с поставщиком, так как длина прутков варьируется от 6 до 12 метров.
Партия арматуры другой длины будет состоять из прутков совершенно разных размеров. Это решение выгодно, если проект не включает в себя критически важную функцию. Неизмеренная арматура намного дешевле, в отличие от своих измеренных аналогов. Существует несколько стандартов ГОСТ, которые определяют максимальные отклонения и требования к партиям.
ГОСТ 5781
Существует три варианта:
- Арматура всей партии имеет мерную длину;
- Размерные элементы присутствуют в мерной партии;
- Партия состоит полностью из кусков немерной длины.
Во втором варианте длина немерных кусков составляет не менее 2 м. Общее количество немерных кусков не превышает 15% от веса всей партии.
Третий вариант характеризуется арматурой длиной 3-6 м. Процентное содержание прутков не превышает 7%.
УСЛОВИЕ 52544-2006
Длина арматуры 12 этого стандарта варьируется от 6 до 12 метров. Измеренными размерами являются прутки длиной 6-12 м, а диапазон неизмеренных размеров ограничен 6-12 м. Также допускаются короткие прутки длиной 3-6 метров в количестве не более 7% от общей партии. Допуск допускается не более 1 см в большую сторону.
ГОСТ 31938

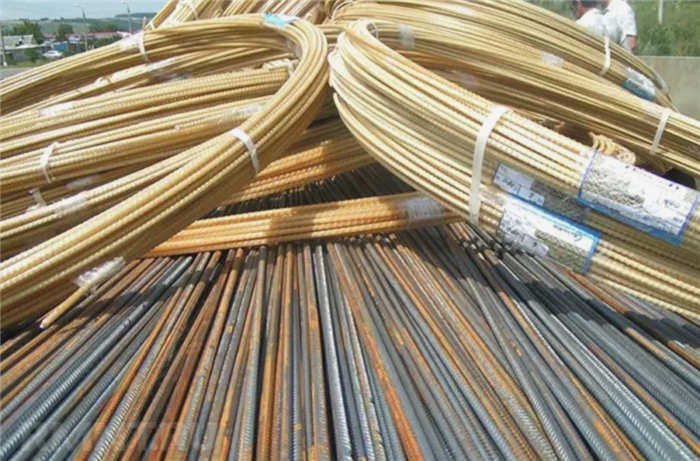

Стандарт устанавливает нормы армирования стекловолокном. Длина стеклопластикового профиля варьируется от 0,5 до 12 м. Арматурные стержни поставляются в мотках.
- 0,5-6 м – 25 мм доп;
- 6-12 м – на 35 мм больше;
- Свыше 12 м – погрешность +50 мм.
Размеры арматуры 12
Наиболее востребованная арматура 12 мм, согласно стандартам, выпускается в диапазоне размеров от 6 до 12 м в длину. Однако чаще всего заказчика интересуют отрезки длиной 11,7 м, поскольку такие условия необходимы для соответствия профилю при армировании стандартных элементов железобетонных конструкций (при укладке внахлест).
Как рассчитать количество по длине?
Для того чтобы приобрести металлопрокат в нужном количестве, важно знать, как правильно рассчитать необходимое количество арматуры по длине. Особенности расчета проще рассмотреть на конкретном примере. Если наиболее часто используемые размеры прутка не 12 метров, а 11,7, то полезная длина арматуры (за счет нахлеста) составит 10 метров.
Для ленточного фундамента длиной 50 м требуется 20 прутков с учетом установки армированного профиля в два слоя.
При расчете количества арматуры для фундаментных конструкций по периметру добавьте количество прутков для вертикальных и горизонтальных связей. Например, для здания (с учетом его прямоугольной формы) необходимо 16 м арматуры – по 4 прута с каждой стороны.
Расстояние между прутьями – полметра. Если фундамент имеет высоту 60 см и ширину 35 см, расстояние между прутьями составляет 50 и 25 см соответственно.
Если фундамент имеет окружность 50 м, то потребуется 100 кольцевых соединений с окружностью 1,5 м, что дает общую потребность в арматуре 150 м. С учетом отходов необходимая длина арматуры составляет 1575 см.
Знание стандартной длины арматуры позволит пользователю правильно рассчитать необходимое количество. Это позволит вам заказать изделия с необходимыми размерами. Самое главное – учитывать, какие требования установлены стандартами.
