Для чего служит дифавтомат

Характеристика "тип встроенного автоматического выключателя остаточного тока" обозначается буквенным индексом или небольшим рисунком.

Для чего используется автоматический выключатель остаточного тока и как он работает: в чем разница, устройство и схемы

В этой главе описывается устройство, работа и функционирование автоматического выключателя остаточного тока, а также его отличия от других защитных компонентов.

Современное общество характеризуется широким использованием различных типов электрических устройств. Нередки случаи, когда вновь приобретенные электроприборы подключаются к проводке, не рассчитанной на большие токи.

Другая ситуация, когда вместо дорогих приборов известных производителей в целях экономии приобретаются конструкции неизвестных марок. Недобросовестные производители снижают себестоимость продукции в ущерб качеству. Для повышения безопасности людей и предотвращения пожаров был разработан ряд защитных устройств.

Что такое автоматический выключатель остаточного тока и для чего он используется?

Автоматический выключатель остаточного тока сочетает в одном корпусе два вида защиты:

• Защита от перегрузки (короткого замыкания, сверхтока);
• защита от тока утечки.

Первый тип используется в автоматических выключателях и обеспечивает отключение фазного и нулевого проводников, когда ток нагрузки превышает ток, на который рассчитан автоматический выключатель. Второй тип защиты используется в автоматических выключателях, которые являются устройствами остаточного тока. Принцип действия заключается в сравнении токов в нейтральном и фазном проводниках. Если есть разница, это указывает на ток утечки, который может быть опасен.

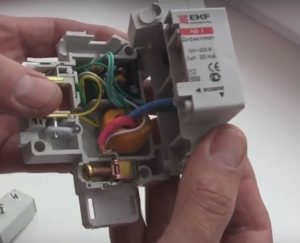

По сути, автоматический выключатель остаточного тока объединяет два устройства в одном корпусе.

Преимущества и недостатки

Автоматический выключатель остаточного тока имеет следующие преимущества

• Экономия места в распределительных щитах за счет объединения двух блоков.
• Упрощенная установка и уменьшенное количество точек подключения.
• В случае отключения одновременно отключаются все питающие линии (нейтраль и фаза).

В то же время эти устройства имеют и недостатки:

• Более высокая стоимость.
• Сложность диагностики причины отключения.
• При возникновении неисправности она полностью меняется, независимо от того, какой тип защиты вышел из строя.

Таким образом, если в случае с отдельно установленными автоматическими выключателями и автоматическими выключателями остаточного тока легко определить причину отключения (короткое замыкание или ток утечки) и при необходимости заменить необходимое устройство, то автоматический выключатель остаточного тока заменяется целиком. Выявление причины требует некоторого навыка.

Область применения

Рабочий ток и скорость

Особая конструкция автоматического выключателя утечки на землю является причиной того, что он имеет комбинированную характеристику, используемую для описания работы как автоматического выключателя утечки на землю, так и автоматического выключателя утечки на землю.

Основной рабочей характеристикой этих электротехнических изделий является номинальный рабочий ток, при котором устройство может оставаться включенным в течение длительного времени.

Это строго стандартизированная характеристика устройства, что означает, что ток может принимать значения только в определенном диапазоне (6, 10, 16, 25, 50 ампер и т.д.).

Кроме того, устройства идентифицируются по значению тока, связанному со скоростью, обозначаемому цифрами 'B', 'C' или 'D' перед номинальным значением тока.

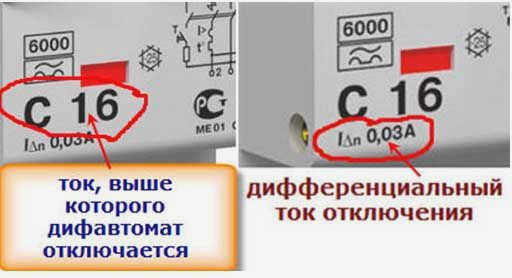

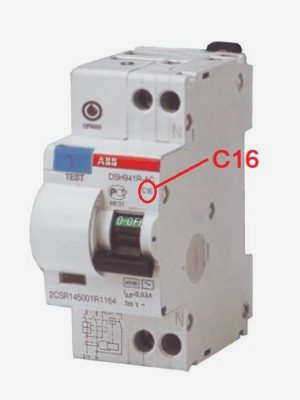

Быстрый отклик является важной характеристикой тока и времени. Например, обозначение C16 соответствует автоматическому выключателю остаточного тока с временной характеристикой "C" с номиналом 16 ампер.

Ток и напряжение срабатывания

В группе технических характеристик автоматического выключателя остаточного тока ток отключения цепи (дифференциальный) определяется как "уставка остаточного тока". Для большинства моделей допустимые значения этой характеристики находятся в следующих диапазонах: 10, 30, 100, 300 и 500 миллиампер. Она обозначается на корпусе символом треугольника с цифрой, соответствующей току утечки.

Другой характеристикой эксплуатационных возможностей автоматического выключателя является номинальное напряжение, при котором он может работать длительное время (220 В для однофазных цепей и 380 В для трехфазных цепей). Значение рабочего напряжения автоматического выключателя остаточного тока может быть указано под символом номинала с буквой или под клавишей автоматического выключателя.

Два в одном

Для обеспечения наивысшего уровня безопасности необходимо предусмотреть аварийное отключение в случае короткого замыкания, перегрузки или перегрузки по току.

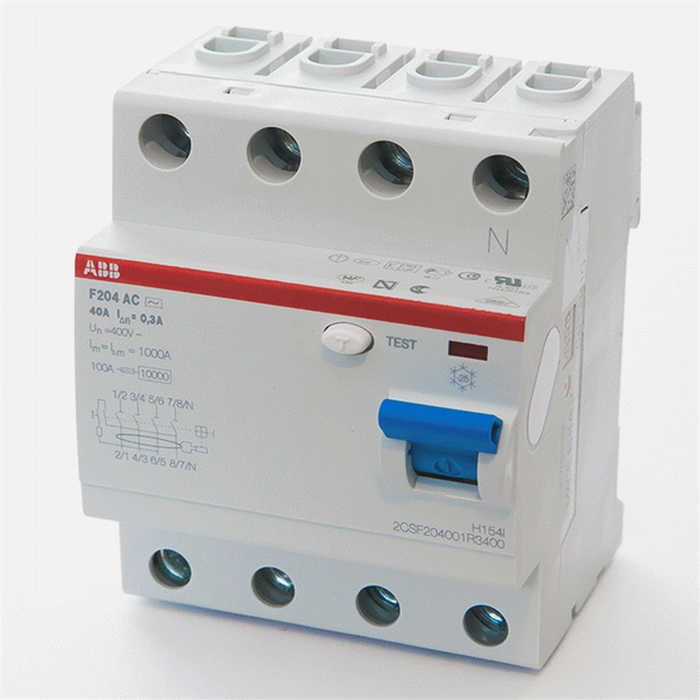

До недавнего времени эти задачи можно было решить только путем одновременной установки автоматических выключателей и дифференциальных реле. Они устанавливались друг за другом по отношению к направлению тока, и каждое выполняло свою функцию последовательно.

С появлением автоматического выключателя остаточного тока, нового поколения защитных устройств, больше нет необходимости устанавливать в распределительной коробке автоматический выключатель и реле остаточного тока.

Назначение автоматического выключателя остаточного тока заключается в защите сети от всех вышеперечисленных неисправностей. Чтобы понять, зачем нужен автоматический выключатель утечки на землю (УЗО), достаточно знать, что он представляет собой комбинацию автоматического выключателя и устройства остаточного тока (УЗО) и может выполнять функции обоих одновременно.

Внешне

Внешне автоматический выключатель остаточного тока представляет собой устройство, изготовленное из пластика, который обладает высокой устойчивостью к горению и плавлению. Он содержит рычаг, функция которого заключается в силовом включении и выключении устройства.

Для проверки правильности работы и установки на корпусе имеется кнопка "TEST"; в некоторых модификациях она обозначена буквой "T".

Выключатель имеет винтовые клеммы для подключения. Однофазное устройство имеет четыре клеммы, трехфазное – восемь. Клеммы нейтрали и фазы обозначены соответствующими буквами. При подключении их нельзя менять местами.

Разъединитель устанавливается на стандартную 35 мм DIN-рейку, для чего, как и для всех современных защитных устройств, предусмотрен кронштейн со специальной защелкой.

Использование автоматического выключателя остаточного тока в значительной степени оправдано в распределительных установках, где важна экономия места.

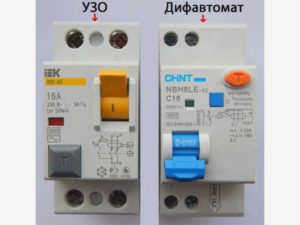

Автоматический выключатель остаточного тока намного компактнее, чем автоматический выключатель и реле остаточного тока вместе взятые.

Если также учесть количество проводов, которые потребуются для соединения этих двух устройств, то преимущество использования автоматического выключателя остаточного тока в распределительном щите становится очевидным.

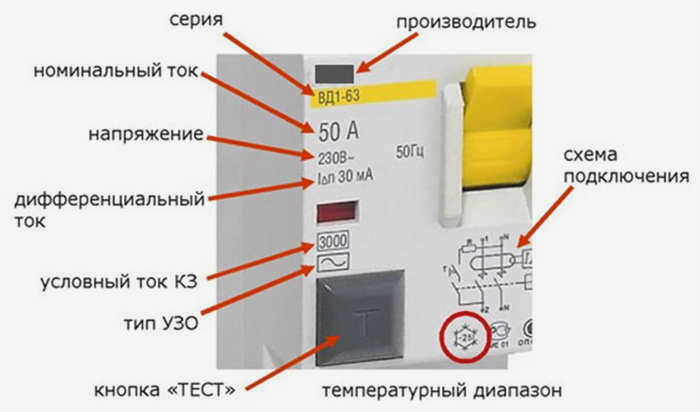

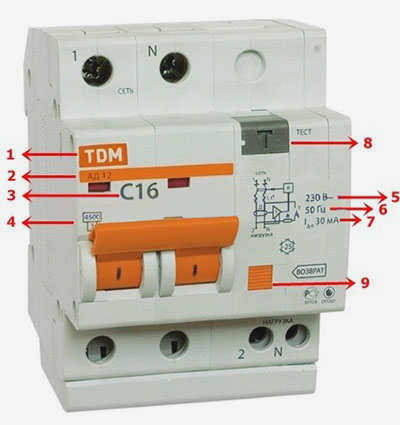

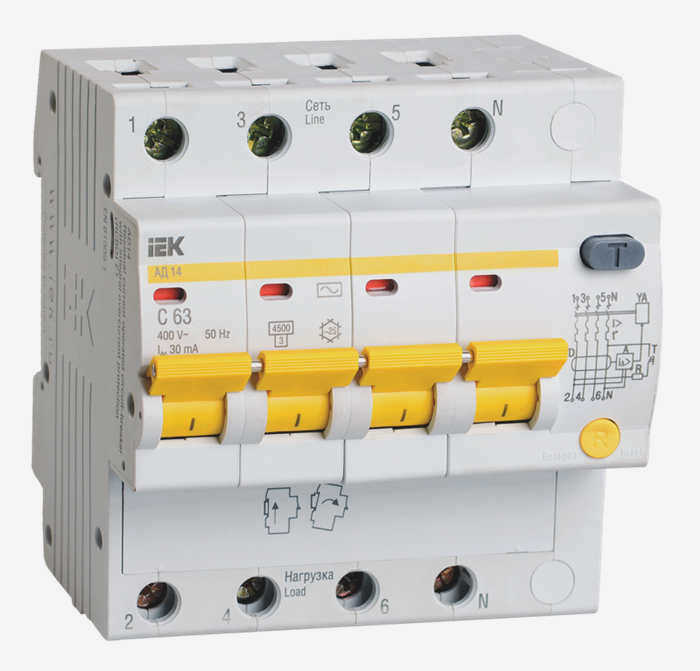

Назначение и характеристики автоматического выключателя остаточного тока.

1. Марка MCCB
2. ТипТип MCCB
3. Номинальный ток и рабочие характеристикиНомер указывает номинальный ток Ампер — Максимальный ток, при котором выключатель может работать непрерывно без отключения, буква обозначает характеристика отключения – указывает рабочий диапазон автоматического выключателя и продолжительность отключения. Подробную информацию о характеристиках отключения можно найти здесь.
4. MCP– Отключающая способность автоматического выключателя. Номинал – это максимальный ток короткого замыкания, который способен прервать автоматический выключатель остаточного тока при сохранении заданной рабочей мощности.
5. Номинальное напряжение– Напряжение, при котором автоматический выключатель остаточного тока способен работать в течение длительного периода времени без потери эффективности.
6. Частота – Частота сети, которую способен выдержать автоматический выключатель.
7. Дифференциальный ток– Минимальный ток утечки, при котором сработает автоматический выключатель (указывается в миллиамперах);
8. Кнопка "ТЕСТ Кнопка "TEST" – тестовая кнопка, при нажатии на которую автоматический выключатель должен отключить цепь.
9. Кнопка "ВОЗВРАТ Кнопка "всплывает" при срабатывании автоматического выключателя, и пока она не будет сброшена нажатием, автоматический выключатель не перезапустится.

Выбор автоматического разъединителя:

При выборе автоматического разъединителя следует учитывать следующие критерии:

– Номинальное напряжение и тип электросети: Номинальное напряжение автомата должно быть больше или равно номинальному напряжению защищаемой им цепи:

Uноминальное напряжение. ДА⩾ UНоминальная линия

Z Однофазная линия Однофазная линия Двухполюсный автоматический выключатель максимального токаw Трехфазная линия — четырехполюсный.

— Номинальный ток: Поскольку автоматический выключатель утечки на землю сочетает в себе функции автоматического выключателя остаточного тока, номинальный ток автоматического выключателя остаточного тока определяется по той же процедуре, что и для обычного автоматического выключателя остаточного тока. Таким образом, требуемый номинальный ток автоматического выключателя остаточного тока может быть определен одним из следующих способов:

1. Используя наш калькулятор тока утечки для выбора автоматического выключателя остаточного тока;
2. Используя наш калькулятор номинального тока автоматического выключателя;
3. Используя таблицу ниже:

Таблица автоматических выключателей для однофазной сети 220 В
