До какой температуры греется греющий кабель

Кабель с фторполимерной оболочкой

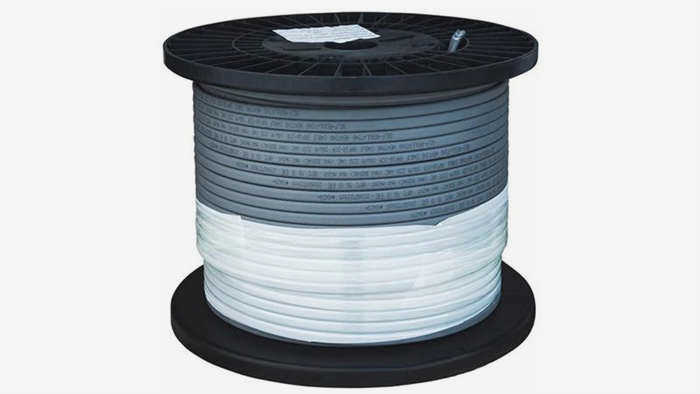

Греющий кабель для водопроводных труб 16GSR2

Максимальная температура нагрева составляет 65°C, при средней температуре 40-45°C в сухих условиях. Несколько более высокая температура возможна при перекрытии витков греющего кабеля. Несколько более высокая температура возможна при наложении толстой "оболочки" теплоизоляции.

Саморегулирующиеся греющие кабели, предназначенные для использования внутри водостоков, стараются поддерживать одинаковую температуру по всей своей длине, поэтому минимальная длина не ограничена. Вы можете отрезать столько, сколько вам нужно. Нагревательная лента подойдет даже для длины 10 см или 50 метров. Ограничения есть только на размер всей секции, а он варьируется у разных производителей в зависимости от марки и типа кабеля.

Длина нагревательного кабеля зависит от сечения проводников и материала, используемого для изоляционной оболочки. Как правило, не рекомендуется, чтобы длина автономного кабеля превышала 50-60 метров. Чем выше мощность и чем холоднее условия эксплуатации, тем короче будет максимальная длина. В случаях, когда нагревательная секция длиннее, греющий кабель вводится в канализационную трубу с разных сторон через тройники, которые оснащены сальниками или нет, в зависимости от типа канализации.

Расчет мощности греющего кабеля внутри трубы

Мощность греющего кабеля указана при номинальном значении 10°C в сухом состоянии, и все технические характеристики приведены для этой температуры на погонный метр. При более низких температурах или при погружении кабеля в воду потребление энергии увеличивается, но начинает снижаться по мере нагревания кабеля. Например, энергопотребление греющей ленты мощностью 15 Вт может варьироваться от 50 Вт на метр при температуре минус 40°C до 0 при нагреве до +65°C.

В среднем потребление рассчитывается в соответствии с заявленной выходной мощностью, однако необходимо учитывать кратковременное увеличение нагрузки на сеть при начальных пусковых токах. При покупке нагревательного кабеля рекомендуется проконсультироваться со специалистом, который поможет рассчитать нагрузку и способ подключения.

Самоограничивающийся греющий кабель мощностью 15 Вт и длиной 15 м будет потреблять 225 Вт (15×15=225) при температуре окружающей среды 10°C. При температуре выше 10°C потребление снижается, а ниже 10°C – уменьшается. При температуре выше 10°C потребление уменьшается, а ниже 10°C – увеличивается, чтобы обеспечить необходимый нагрев изнутри канализационной трубы.

Для расчета нагрузки оборудования номинальная мощность нагревательного кабеля увеличивается в пять раз, а затем делится на значение напряжения в сети, обычно 220 или 380 В. Полученное значение и будет пиковым током нагревательного кабеля. Пусковые токи начинают снижаться уже через несколько секунд и достигают своих рабочих значений примерно через полминуты. Зимой, во время сильных холодов, пусковой ток рассчитывается с запасом в семь раз.

Что такое нагревательные кабели и как они работают?

Принцип работы очень прост – электричество преобразуется в тепловую энергию. Ток проходит через кабель и нагревает его. Провода окружены изоляцией, которая защищает их от влаги, механических повреждений и других нежелательных факторов. Кабель может иметь одну или несколько жил. В настоящее время однопроводниковые кабели не очень распространены, более практичными и надежными считаются многопроводниковые кабели. Существует два типа нагревательного кабеля: саморегулирующийся и резистивный. Как это обычно бывает, каждый тип имеет как преимущества, так и недостатки. Давайте узнаем больше.

Резистивные нагревательные кабели

Традиционный тип с одним или несколькими проводниками в изоляции. Их нельзя разрезать произвольно, можно только в определенных местах, иначе они могут быть повреждены. Они бывают однопроводными и двухпроводными. В первом случае необходимо соединить два конца, во втором – только один конец, при этом проводники на противоположном конце соединяются вместе. Такой нагревательный кабель является самым дешевым, не требует пусковых токов и обеспечивает равномерную мощность.

В последнее время появился более совершенный тип кабеля сопротивления – секционный кабель. Он состоит из двух проводов, между которыми через равные промежутки подключены дополнительные спиралевидные провода. Он дороже первого типа, толще и может быть разрезан только в определенных местах. Недостатками являются холодные зоны на концах цепи и локальный перегрев, что в некоторых случаях может быть очень нежелательно.

Резистивные кабели изначально настроены на определенную мощность, поэтому для их эффективного использования требуется оборудование управления, которое будет включать и выключать их в зависимости от температуры окружающей среды. Обычно для этого достаточно термостата и датчиков, которые могут измерять температуру воздуха, жидкости, земли или различных поверхностей.

Расчет мощности нагревательного кабеля

Размеры нагревательного кабеля определяются из расчета на один метр. Есть несколько вариантов: попробовать сделать это самостоятельно, воспользоваться калькулятором (подобные есть в Интернете) или обратиться к профессионалу. Калькуляторы вызывают много вопросов. С одной стороны, они выглядят очень просто, с другой стороны, они далеко не всегда показывают правильные данные. Такие калькуляторы могут быть основаны на неправильных формулах (из-за банальных ошибок) и не учитывать всех параметров. А ведь факторов очень много:

• Средняя минимальная температура окружающей среды;
• Минимально возможная температура (это также важно, поскольку в случае недельного мороза до -30 градусов греющий кабель, рассчитанный на -10 градусов, может не справиться;
• Длина трубы (или другой обогреваемой поверхности) и ее диаметр;
• Теплопроводность изоляции и ее толщина;
• Наличие компонентов, которые могут выступать в качестве мостиков холода (кронштейны, соединители и т.д.).

Параметры

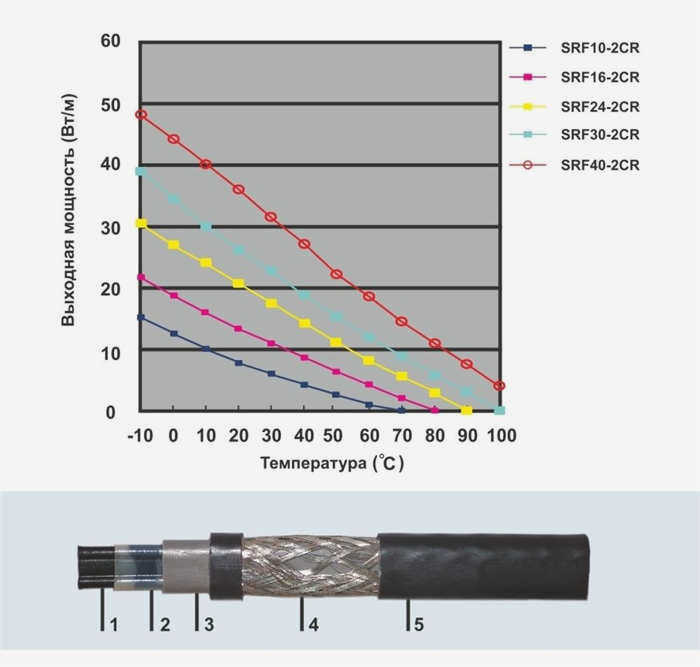

Мы установили диапазон рабочих температур данного изделия. Следует сказать, что в большинстве случаев предел составляет 65 °C. Свойств у саморегулирующихся греющих кабелей немного. Главное из них – зависимость потребляемой мощности от температуры окружающей среды.

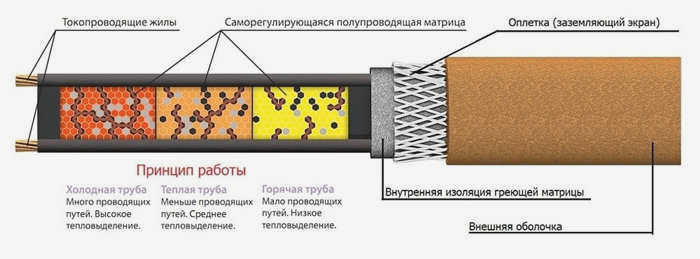

Как работает этот нагреватель? Когда температура на участке трубы снижается, сопротивление между проводниками уменьшается. В этой области протекает больше тока, поэтому температура нагрева повышается. По этой причине производитель утверждает, что кабель является саморегулирующимся. Однако это не совсем так. Нагрев регулируется в небольшом диапазоне, как показано в таблице ниже:

Как видно, мощность снижается незначительно, хотя при температуре выше нуля отопление должно быть полностью отключено. Характеристики варьируются от производителя к производителю, но снижение мощности отопления не превышает 15%. Ниже мы выясним, как улучшить эту ситуацию.

Характеристики установки

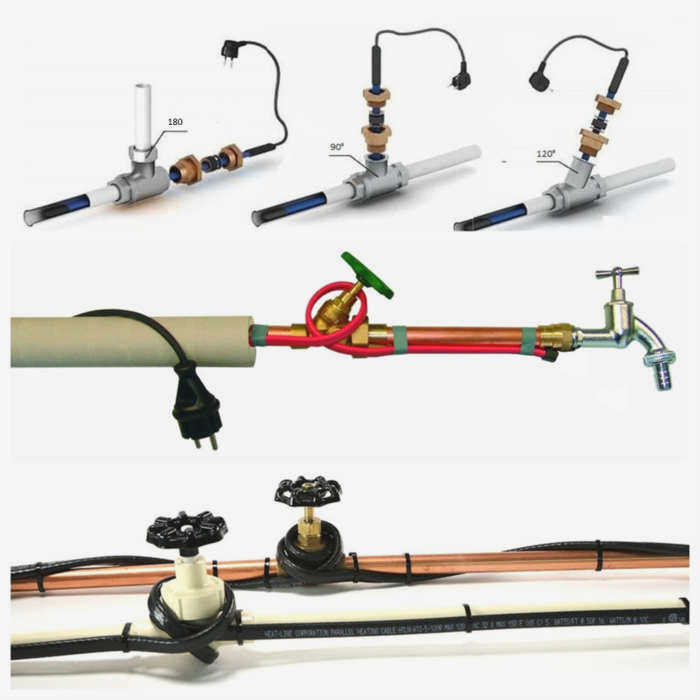

Монтаж саморегулирующегося греющего кабеля – сложный процесс, требующий специальных знаний. Существует два варианта установки обогрева: снаружи трубы и внутри.

Наружный вариант проще и дешевле. В этом случае кабель укладывается вдоль трубы. Для крепления используются пластиковые хомуты. Верх трубы должен быть утеплен. В противном случае придется использовать более мощный кабель.

Прокладка кабеля внутри трубы – более сложный метод. Для этого используется специальный фитинг. Он надевается на трубу и в нем делается отверстие. Кабель вставляется через этот фитинг. Следует использовать только высококачественные материалы. Попытка сэкономить может привести к протечкам в водопроводе.

До какой температуры нагревается греющий кабель в первом и втором случае? В случае наружной установки возможен перегрев и даже повреждение трубы. В случае внутренней установки это маловероятно, так как труба постоянно охлаждается водой. В любом случае, необходимо установить устройства контроля температуры.

При монтаже особое внимание следует уделить герметизации и водонепроницаемости свободного конца кабеля. Если туда проникнет влага, весь нагревательный элемент будет поврежден. Он не подлежит ремонту.

Преимущества

Основными преимуществами саморегулирующихся кабелей являются Энергоэффективность и экономичность. Это связано с тем, что при повышении температуры в помещении мощность обогрева автоматически снижается, а значит, снижается и потребление энергии.

Кроме того, структура кабеля позволяет обрезать его до нужной длины при монтаже системы обогрева без ущерба для его физических свойств. Это позволяет использовать такой греющий кабель только в проблемных местах, где велика вероятность замерзания в холодное время года, что позволяет экономить средства.

Виды и характеристики

Кабели условно делятся на различные типы: промышленные и строительные.

Саморегулирующиеся кабели промышленные используются для защиты от замерзания, обогрева или поддержания температуры промышленных труб, резервуаров, емкостей и другого технологического оборудования. в горнодобывающей, перерабатывающей, химической, металлургической, легкой и пищевой промышленности, в энергетике и машиностроении. В большинстве случаев эти кабели выпускаются во взрывозащищенном исполнении.

Общая конструкция не являются взрывозащищенными и поэтому, хотя и являются достаточно универсальными, не могут использоваться в зонах с высоким риском взрыва и воспламенения. Эти кабели предназначены для бытовых трубчатых систем обогрева и систем антиобледенения крыш, площадок, лестниц и т.д.

Основными техническими параметрами являются:

• напряжение питания, В;
• номинальная мощность на погонный метр, Вт/м;
• пусковой ток, А;
• сечение проводника, мм 2 ;
• максимальная рабочая температура кабеля, °C ;
• максимальная температура окружающей среды, °C.

При выборе саморегулирующегося греющего кабеля учитываются все параметры и характеристики изделия, а также условия его эксплуатации.

Чтобы заказать услуги по подбору и монтажу греющего кабеля, оставьте заявку. Менеджер свяжется с вами в ближайшее время.

Особенности монтажа греющего кабеля

Монтаж саморегулирующихся греющих кабелей в системах бытовых трубопроводов можно выполнить самостоятельно, используя инструкцию по монтажу греющего кабеля.

В случае отрезанных по длине греющих кабелей секции выполняются муфтой (заделка конца и соединительного элемента). Для подключения разрезанного кабеля к электросети используется питающий кабель необходимой длины.

Готовые комплекты кабелей оснащены заделкой и соединительной муфтой, имеют силовой кабель (2-2,5 м) и евровилку для подключения к электросети.

Монтаж нагревательных кабелей на крыше и в водостоках требует специальных знаний и опыта работы с электротехнической продукцией. Подробная информация об установке обогрева кровли, а также компоненты и инструкции по монтажу описаны в отдельной главе. Дополнительную информацию можно найти по адресу

Монтаж нагревательных кабелей на крышах и в водосточных желобах
Дополнительную информацию см.
Обогрев водопроводных труб с помощью греющего кабеля
Читать далее
Нагревательный кабель в трубе. Обогрев внутри труб
Читать далее

Расчет длины кабеля для системы обогрева

Способ расчета количества кабеля для различных систем обогрева трассы зависит от типа объекта (крыша, труба, водосток, резервуар), требований к системе, исходных данных (минимальная температура) и так далее.

Количество кабеля для обогрева кромок рассчитывается исходя из требования 250-300 Вт/м2 в зависимости от сложности участка и материала кровли. Линейная мощность кабеля может составлять от 24 Вт/м до 40 Вт/м. Общая мощность регулируется уклоном кабеля.

Водосточные трубы, желоба и отводы дождевой воды обогреваются кабелем мощностью 30 Вт/м (для пластиковых труб) и 40 Вт/м для металлических труб. Желоба размером менее 150 мм обогреваются 1 проводником, желоба размером более 150 мм – 2 проводниками. Желоба и водосточные трубы размером менее 150 мм являются двухслойными, а более широкие желоба и водосточные трубы – трехслойными. Дополнительная информация о расчете системы обогрева кровли

Мощность системы обогрева труб рассчитывается исходя из диаметра трубы, толщины изоляционного материала и минимальной температуры окружающей среды. Таблицу для расчета мощности труб отопления можно найти в соответствующем разделе.

Длина трубы отопления для бытовых труб зависит от мощности выбранной трубы, чтобы обеспечить достаточную мощность системы. Например, если расчетная мощность согласно таблице составляет 36 Вт/м, в системе можно использовать 2 нити греющего кабеля с линейной мощностью 16 Вт/м. На отдельных участках трубопровода, которые необходимо дополнительно обогреть (обычно это запорная арматура), кабель укладывается в соответствии с правилами, изложенными в соответствующем разделе. Для получения дополнительной информации см.

Для резервуаров используется экранированный кабель 15-90 Вт/м, расположенный серпантином на поверхности резервуара и образующий змеевики. Часть поверхности резервуара нагревается в соответствии с тепловыми потерями. Для получения дополнительной информации см.
