Дренаж фундамента частного дома схема

Строительство дренажной сети является обязательным в следующих случаях:

Как сделать дренаж фундамента дома своими руками: пошаговая инструкция как это сделать

Грунтовые воды оказывают негативное воздействие на подземные сооружения. Прежде всего, она "бьет" по фундаментам и подвалам. Первые постепенно разрушаются и теряют необходимую прочность, а вторые стоят затопленные, непригодные для использования.

Чтобы загородный дом не пострадал, достаточно построить дренажную систему. Но прежде всего, стоит ознакомиться с принципами ее устройства. Правильно?

Домашние мастера и жаждущие хозяева, которые хотят сделать эффективный дренаж фундамента дома своими руками, найдут на нашем сайте много действительно полезной информации. Обустройство подземной дренажной системы с нашей помощью станет простой и недорогой задачей.

В статье подробно описаны различные типы дренажных систем, предназначенных для защиты фундаментов. Приведены принципы их устройства, учтены нормативные требования. В качестве иллюстраций используются фотографии и видеоролики.

Необходимость в дренажной системе

Неприятный запах и сырость в подвале, плесень и грибок на стенах – вот с какими проблемами могут столкнуться домовладельцы в районах с высоким уровнем грунтовых вод. Однако это не самое страшное, что может случиться с незащищенным домом.

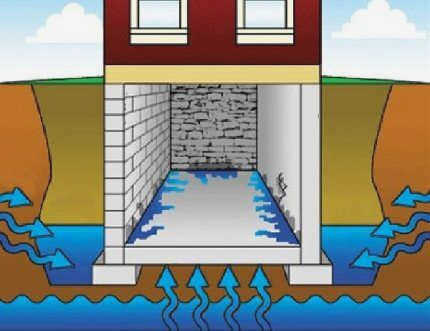

Вода, периодически просачивающаяся на нижние этажи здания, будет постепенно разрушать несущую конструкцию и, кроме того, оказывать гидростатическое давление на пол и стены дома.

Особенно важно защитить здания, построенные на глинистых почвах, так как они задерживают влагу и в зимние морозы могут привести к полному разрушению фундамента и, в конечном итоге, всего строения.

Фотогалерея
Фото из

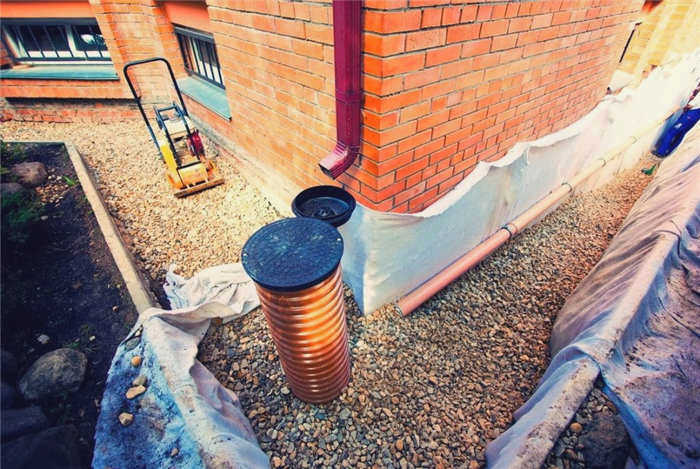

Строительство дренажной системы фундамента необходимо в районах с типичным затоплением и застоем воды после дождей

Дренаж защищает фундамент от агрессивного воздействия грунтовых вод и постепенного вымывания вяжущего из бетона и возможного повреждения конструкции.

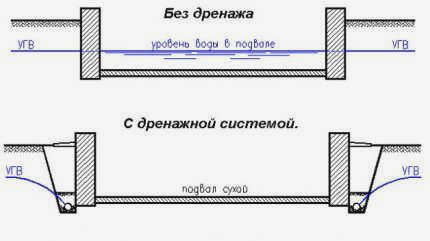

Дренажная система предотвратит просачивание талых, атмосферных и грунтовых вод в подземную часть здания, в помещения, построенные в подвале и на первом этаже.

Глубина установки дренажного контура зависит от геологических и инженерных условий на месте и решаемых задач.

Дренажный контур защитит подвал дома от повреждения морозом.

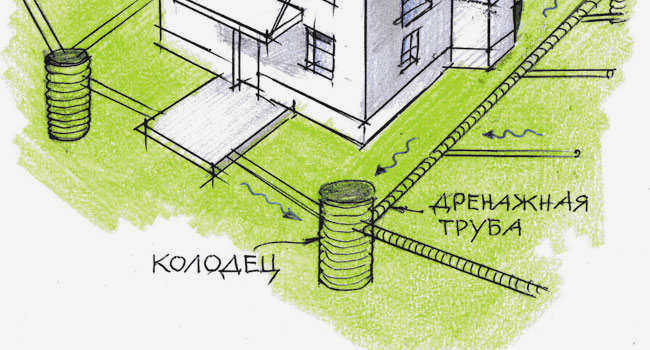

Дренаж и ливневая канализация – это две разные системы, выполняющие разные задачи. Первая понижает уровень грунтовых вод и отводит их с участка, а вторая собирает и отводит дождевую воду. Они прокладываются отдельно, но могут иметь общий поддон и вести к одному коллектору

Хотя дренаж только переносит грунтовые воды, это серьезная дренажная система, требующая осмотра и контрольных точек.

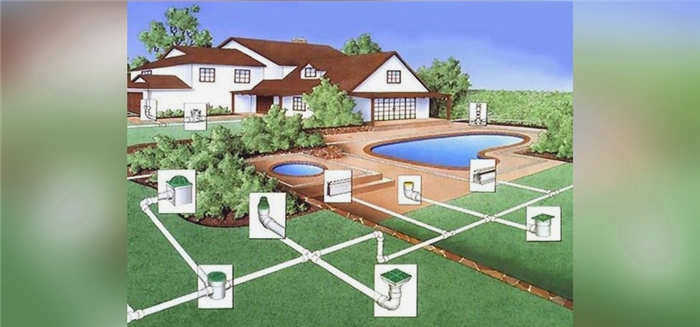

Дренажные воды отводятся через систему либо за пределы участка, где они попадают в объединенный коллектор или дренажный пруд, либо отводятся через отстойник на участке.

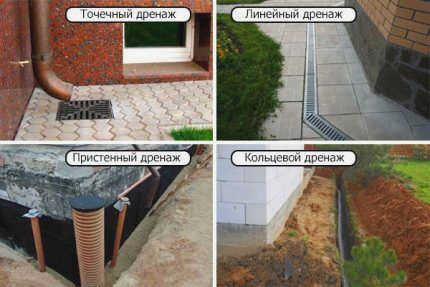

Виды дренажа

Прежде чем сделать дренаж участка своими руками, необходимо определиться с его назначением. Существуют различные типы дренажа:

• точечный;
• линейный поверхностный;
• глубинный линейный;
• комбинированный.

Точечный дренаж удобен, когда участок не затапливается паводковыми водами и уровень грунтовых вод низкий. Однако на каждом участке есть места, где из-за осадков или по техническим причинам стекает много воды:

• водостоки;
• поливочные краны;
• фонтаны;
• плавательный бассейн.

Именно здесь и пригодятся точечные осушители.

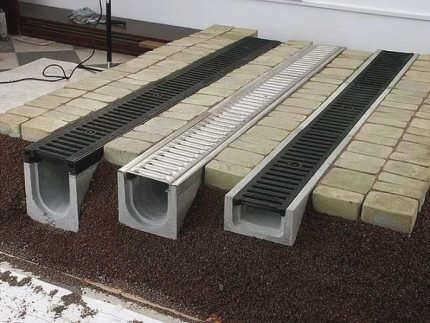

Линейный дренаж (поверхностный дренаж или глубинный дренаж) отводит талые и циркулирующие (грунтовые) воды ниже поверхности земли. На практике поверхностный дренаж обычно используется в случае наводнения или высокого уровня грунтовых вод, в то время как врезной дренаж в основном используется для отвода грунтовых вод.

Хотя верно, что природа ловит любую непогоду, часто необходимо защитить участок от воды, которая поднимается и опускается через облака или скрывается в земле. Поэтому часто выбирают комбинированный вариант дренажа.

Точечный дренаж вокруг дома

Точечный дренаж прост, не требует специального планирования и легко выполняется самостоятельно. В самом общем смысле он состоит из воронки, через которую вода стекает в дренаж. Каждая такая "точка" оснащена отводами, которые подключаются соответственно к ливневой канализации или системе глубинного дренажа.

Точечные водоотводы проще купить, чем сделать: современные конструкции изготавливаются из полимеров, устойчивых к годовым изменениям температуры, или из чугуна. Точечные дренажи выглядят эстетично благодаря решетке, закрывающей дренаж.

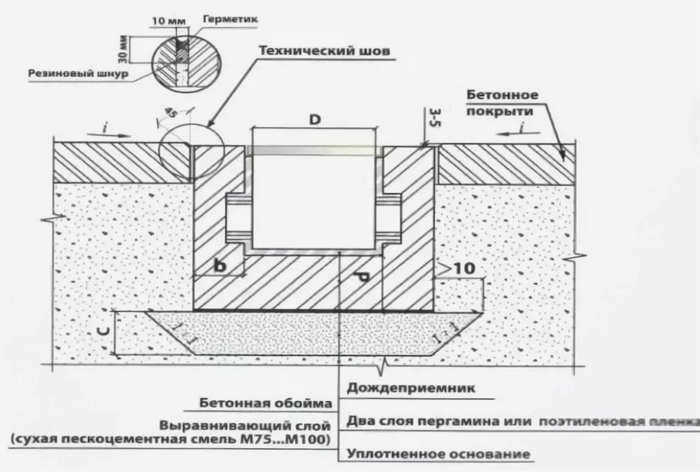

Для установки точечного дренажа необходимо:

1. выкопать яму большего размера, чем запахоуловитель;
2. укрепить ее дно бетоном толщиной ≈10 см;
3. установить плотину;
4. подключить его к дренажной системе;
5. установить решетку;
6. забетонировать пространство между стенкой водоприемника и склоном ямы.

Распространенной ошибкой при установке точечной дренажной системы является установка внешней решетки водоприемника на одном уровне с поверхностью, на которой собирается вода. Для обеспечения эффективного дренажа необходимо рассчитать глубину котлована и толщину бетонной площадки таким образом, чтобы решетка водостока в итоге оказалась на 3-5 см глубже фундамента или подъездной дороги. Это важно, если точечный дренаж вокруг дома сделан своими руками – описанный дефект приводит к затоплению подвала и повреждению фундамента.

Последствия отсутствия дренажа фундамента

Это приводит к постоянным или периодическим затоплениям.

• В подвалах, подземных гаражах и погребах развивается плесень и грибок, накапливается неприятный сырой и затхлый запах, который невозможно устранить с помощью установленной вентиляции.
• Фундаменты разрушаются, песчано-гравийное основание заиливается.
• Влага проникает в бетон и разрушает конструкцию при замерзании.
• Если вода проникает в металлическую арматуру, она вызывает коррозию арматуры и тем самым увеличивает ее объем. Этот процесс приведет к появлению трещин и разломов в бетонных монолитах.

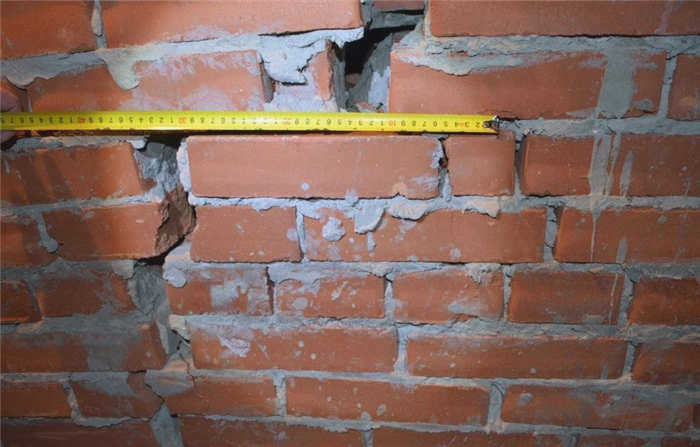

Результатом проникновения влаги является постепенное разрушение фундамента, проседание дома и растрескивание конструкций стен и потолка. Постепенно жилище приходит в полную негодность.

Функции дренажа вокруг фундамента

Дренаж вокруг фундамента частного дома предотвращает проникновение воды в подвал и ограничивает ее взаимодействие с подземными конструкциями здания до минимально возможного уровня. Перед дренажной системой стоит несколько задач:

• Стабилизация влажности почвы в непосредственной близости от здания;
• отвод ливневых вод от здания в специально отведенные места
• перехват и отвод грунтовых вод от фундамента.

Правильный дренаж фундамента, выполняемый с учетом расположения здания и конкретного состава грунта, перераспределит потоки после возведения здания, направляя их в обход предназначенных для этого накопителей. Такая конструкция обеспечит защиту и высокий уровень эксплуатационных характеристик на протяжении всего срока службы здания.

Расчеты дренажа

Перед началом дренажных работ необходимо рассчитать глубину дренажной системы, уклон, количество колодцев и их расположение. Это поможет избежать ошибок, которые приведут к неэффективности дренажной системы или ее засорению.

Поверхностный дренаж следует прокладывать на небольшой глубине. Уклон водостоков должен быть не менее 2 см на 100 см длины на глинистых почвах и 3 см на песчаных почвах. Их следует устанавливать в местах, где вода стекает по твердым поверхностям, например, на дорожках, во дворах и возле водосточных труб. Не рекомендуется совмещать их с глубокими дренами, так как в экстренной ситуации объем удаляемой жидкости может многократно превысить пропускную способность системы.

При расчете подповерхностного дренажа фундамента дома учитываются две величины:

1. Глубина промерзания почвы. Дренаж должен быть проложен ниже точки, где вода в грунте превращается в лед. Влага, замерзшая в полости трубы, непроницаема и может привести к растрескиванию стенок трубы. Показатель определяется в зависимости от региона по СНиП "Строительная климатология", СП 131.13330.2012 или по таблице в интернете, с учетом типа грунта. Например, в Москве нулевая точка в глине находится на глубине 120 см. К этой величине прибавьте высоту гравийного основания 20-40 см, т.е. 120 + 40 = 160 см.
2. Глубина заложения основания фундамента. Дренаж размещается на 30-50 см ниже. Если фундамент, например, плита мелкого заложения, расположен выше уровня промерзания грунта, трубу следует укладывать в соответствии с первым расчетным значением, т.е. на глубину не менее 160 см.

После изучения топографии участка следует запроектировать расположение дренажей, смотровых колодцев, водоприемников, соединительных узлов (СНиП 2.06.15-85, 2.04.03-85) и набросать схему дренажа фундамента. Следует учесть возможность слива воды в канализацию, овраг или перекачки в ассенизаторскую машину.

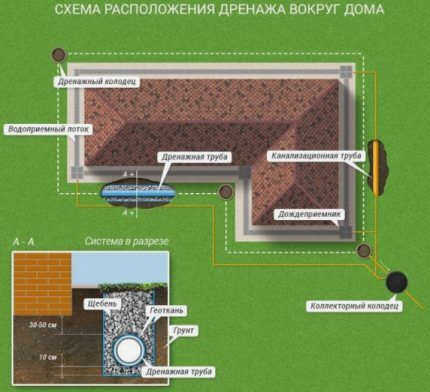

Проектирование кругового дренажа

Чтобы снизить общий уровень грунтовых вод в песчаной почве, в 5-8 метрах от стен дома устанавливают круговую дренажную систему.

Читайте также:
Особенности и характеристики дренажных труб

Строительство кольцевой дренажной системы включает в себя

1. Рытье траншей. В самое сухое время года, например, в конце лета, трассу размечают с помощью колышков и бечевки или лески. Выкапывание траншей с вертикальными боковыми стенками на нужную глубину. Проверьте уклон с помощью спиртового или духовного уровня. Диаметры деформационных швов под колодцами должны быть на 20-30 см шире.
2. Засыпьте дно траншеи песком слоем 15-20 см.
3. Укладка геотекстильного полотна. Совместите центр полотна с осью канала. Закрепите края на стенах.
4. Обратная засыпка щебнем. Толщина слоя составляет 30 см. В центре сделайте продольное углубление для дренажа.
5. Укладка дренажной трубы. Соединения выполняются с помощью муфт, хомутов.
6. Обратная засыпка щебнем. Он должен равномерно окружать дренажную трубу.
7. Укладывают геотекстиль поверх щебеночной засыпки. Полотна заворачиваются внахлест.
8. Установка смотровых колодцев в уширении. Соединение с дренажными трубами с помощью муфт, затыкание неиспользуемых отверстий.
9. Теплоизоляция пространства между стенками люка и грунтом керамзитом, пенопластом или гравием.
10. Отвод труб в общую систему ливневой канализации или дренажный колодец. Если приемный резервуар расположен в самой низкой точке участка, вода будет стекать туда благодаря естественному уклону без использования насоса.

Раз в 2-3 года систему следует промывать под давлением через инспекционные отстойники. Круговой дренаж эффективен при правильном расчете и выборе линий.

Стоимость дренажных систем "под ключ

Привлечение специалиста позволяет избежать многих ошибок при настройке дренажной системы. На рынке существует множество компаний, предоставляющих услуги по установке дренажа, включая проектирование и проведение всех необходимых работ. Средняя стоимость таких услуг составляет 2300-5000 рублей за квадратный метр и глубину от 1 до 3 метров соответственно.

Также могут быть предложены дополнительные услуги, которые оплачиваются отдельно:

• Прокладка труб для системы ливневой канализации. Стоимость работ по прокладке труб на небольшой глубине составляет в среднем до 1000 рублей за погонный метр, а прокладка на глубине промерзания доступна по цене около 1800 рублей;
• Стоимость люка зависит от глубины установки и составляет примерно 7000-10000 рублей при глубине 1,5-3 метра соответственно;

• Система ливневой канализации доступна по цене в среднем около 4000 рублей.

Важно! Заключать договора на монтаж дренажных систем "под ключ" лучше с проверенными компаниями, предоставляющими гарантийный срок, который должен составлять не менее 3 лет.

Цена на обустройство дренажа формируется и зависит от следующих условий:

• Размер участка (расчет стоимости зависит от длины каналов);
• Комплекс Необходимые Комплекс необходимых работ;
• Угол наклона (высота между верхним и нижним краем котлована)
• Тип почвы Тип почвы (работа на влажной глинистой почве дороже, чем на нормальной почве)
• Уровень грунтовых вод Уровень грунтовых вод (глубинный дренаж дороже поверхностного).

Применение

Устройство дренажной системы на загородных участках является обязательным условием комфортного проживания в частном доме. Правильный выбор схемы дренажа и грамотный монтаж помогут защитить фундамент здания от негативного воздействия влаги, обеспечив долгий срок службы всей конструкции. Построить дренажную систему можно и самостоятельно, но лучше довериться профессионалам, которые выполнят все необходимые работы быстро и качественно.
