Для участка с ровной поверхностью и минимальным уклоном до 5 градусов по горизонту дополнительный уклон на дне траншеи должен составлять от 3 до 5 промилле, что соответствует перепаду высот от 3 до 5 см на каждую десятую часть метра. Однако в действительности качество полученного уклона и его равномерность можно определить на месте во время подготовки траншеи. Кроме того, трудно обеспечить форму котлована с большой точностью, поэтому геометрию придется корректировать в процессе эксплуатации дренажа.
Как сделать дренаж земли своими руками: пошаговая инструкция
Дренаж
Автор Виталий Агафонов Время чтения 9 мин. Просмотрено 25,9 тыс. Опубликовано 07.02.2020
Самостоятельная организация дренажа на строительной площадке – дело сложное, но возможное при правильно составленном проекте. От проекта зависит вся система, ее работоспособность и даже внешний вид. В зависимости от этих факторов и состояния участка выбирается одна из распространенных дренажных систем: пристенный дренаж, кольцевой дренаж, глубинный дренаж или поверхностный дренаж.
Первым шагом в создании дренажной системы является подготовка плана. В основе проектирования лежит геологический анализ участка и назначение будущей дренажной системы.
Это необходимо, например, для создания определенного уровня влажности для развития плодородных культур, отвода дождевой или грунтовой воды.
При самостоятельной подготовке проекта необходимо учитывать следующие факторы:
- рельеф участка;
- расположение построек на участке
- состав почвы;
- наличие и глубина залегания грунтовых вод.
Проект включает в себя информацию, которая позволит вам учесть все факторы осушения садового участка или дома своими руками без дополнительных исследований. В комплект проектной документации входит ряд схем:
- рельеф;
- прокладка труб – для пристенного или контурного дренажа;
- поверхностный дренаж;
- материальные расчеты;
- размеры и уклоны: канав, труб, колодцев, желобов, пескоуловителей;
- Направления потока воды;
- Пояснения к проекту.
При создании проекта учитываются минимальные размеры и расстояния между элементами дренажной системы:
Выбор материалов для дренажа
Выбор необходимого оборудования и материалов зависит от типа дренажа, выбранного для участка. Решетки и желоба обычно используются для пристенного или кольцевого дренажа, а геотекстиль – для поверхностного или глубинного дренажа.
Независимо от используемой дренажной системы, ее основными компонентами являются трубы и колодцы. Задача первых – отводить и концентрировать поток воды. Вторые выполняют задачи накопления.
Общий перечень оборудования и материалов включает в себя следующее:
- водостоки;
- пескоуловители;
- трубы;
- геотекстиль;
- люки;
- Эксплуатационные и соединительные принадлежности: муфты, кольца, заглушки, фланцы.

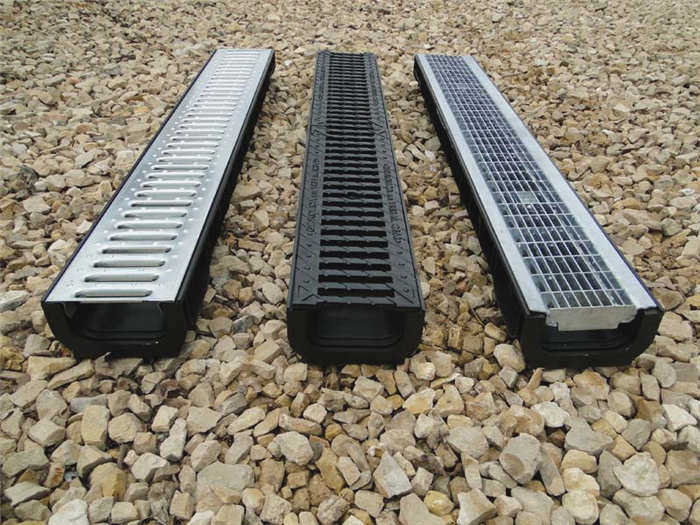

Лотки
Для направления потока воды и отвода влаги из грунта. Дренажные лотки выбираются исходя из их дренажной способности, в зависимости от используемого материала и размеров. Расчеты производятся в процессе проектирования на основе условий участка и уровня притока воды.
Овраги с решетками из оцинкованной стали рассчитаны на давление воды до 1,5 тонн. Овраги с чугунными решетками имеют более высокую прочность – до 25 тонн. Основные материалы, используемые для дренажных каналов:
- оцинкованная сталь;
- чугун;
- пластик;
- бетон;
- полимербетон;
- железобетон.
Завершение канала – фильтрационная система: песколовки, решетки для сбора отходов, сифонные перегородки.
Песколовки.
При одновременной установке более чем одного типа дренажной системы необходимо установить пескоуловители.
Комбинирование дренажных систем возможно, когда каждая система выполняет разные задачи: пристенный дренаж – удаление воды с крыши дома, глубинный дренаж – удаление излишков влаги из грунта.
Виды дренажа, их характеристики и назначение
Существует 2 типа дренажа вокруг невысокого здания: поверхностный и подземный, рассмотрим оба типа:
Поверхностный
Поверхностный дренаж и точечный дренаж вокруг дома строятся для сбора избыточной влаги, которая выпадает в виде осадков. По расположению дренажных труб (дрен) этот тип системы делится на кольцевой, листовой и пристенный дренаж.
Для каждого конкретного случая создается отдельный проект, учитывающий рельеф местности, тип почвы, расположение строений на участке (существующих или будущих), тип фундамента основных зданий, уровень промерзания и многие другие вопросы.
Тип 1 – Возле стены

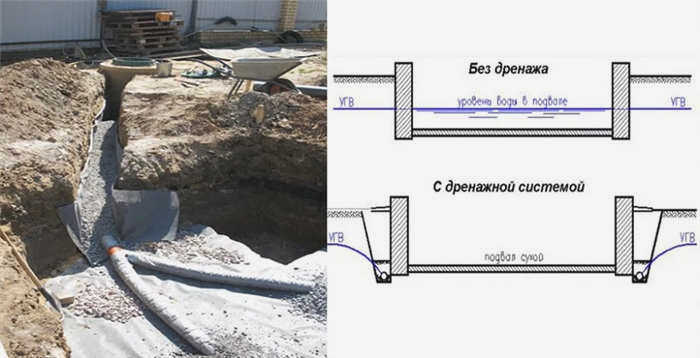

Дренаж вокруг обмотки относится к линейному типу. Он строится одновременно с фундаментом. Установка системы после строительства возможна, но во много раз сложнее и дороже.

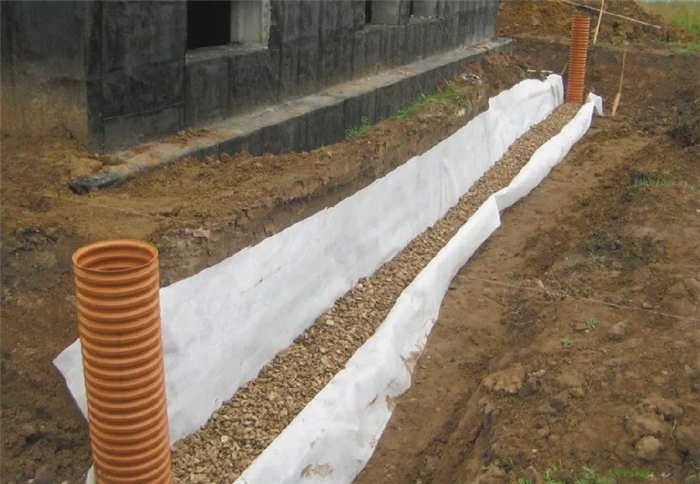

Он необходим для отвода влаги от внешних поверхностей фундамента. Она состоит из траншей, окружающих периметр фундамента на максимально допустимом расстоянии, в которые устанавливаются дренажи. Глубина канав составляет 0,3-0,5 м ниже уровня фундамента.
Канавы обычно имеют уклон от 1 см до 2 см на 1 м, чтобы вода под действием силы тяжести стекала в самую низкую точку.

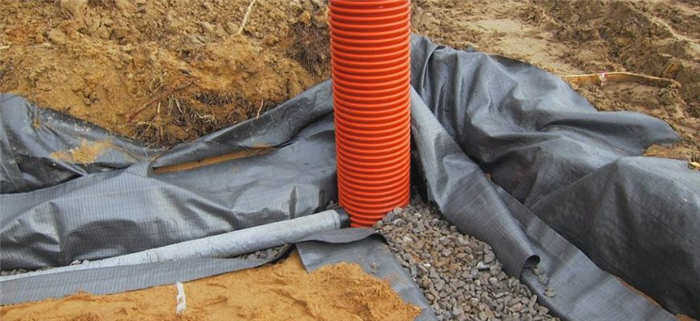

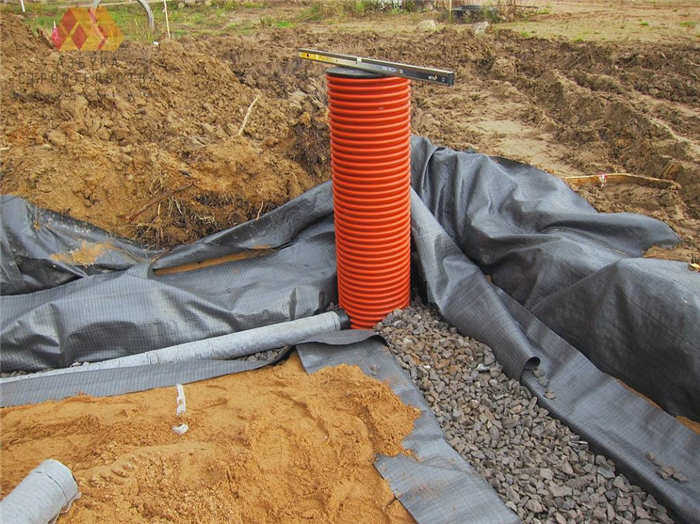

В самой нижней точке дренажные трубы соединяются с колодцем. Сюда же подсоединяется дренажная труба.
Формирование второго типа
Сложный, дорогой и в то же время очень эффективный метод предотвращения повреждения фундаментов водой. Он используется для дренажа почвы под фундаментами и линиями коммуникаций, когда
– постоянное строение планируется непосредственно над линзой грунтовых вод;
– земельный участок расположен в водоносном горизонте;

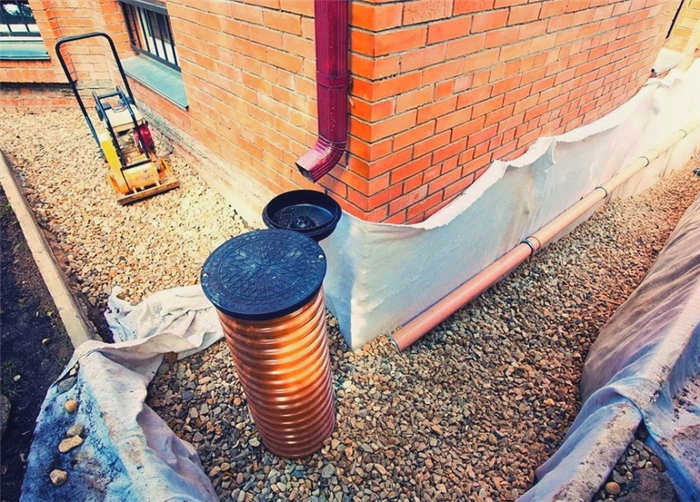

Дренаж вокруг дома своими руками
Устроить дренаж вокруг дома своими руками вполне возможно. Для этого достаточно иметь базовые знания в области черчения и уметь выполнять простые строительно-монтажные работы.
Перед началом работ необходимо
- провести геодезическую и геологическую съемку местности;
- определить тип будущей дренажной системы;
- составить проект.
Эта работа должна выполняться специалистами. Если у вас нет необходимых навыков и оборудования, вы можете сами допустить серьезные ошибки. В результате всю работу придется выполнять заново.
Неправильная установка дренажа под фундаментом приведет к преждевременному разрушению здания, необходимости сноса и строительства дома заново.
Выбор материалов и их примерная стоимость
Выбор и покупка материалов происходит, когда проект уже готов.
Для устройства дренажной системы вокруг дома своими руками вам понадобятся:
- Геотекстиль плотностью 100 -150 г/м2; цена от 17 руб/м;
- Дренажные трубы; цена от 50 рублей за метр пластиковой трубы;
- щебень или гравий крупнее, чем размер канализационных отверстий; от 200 руб/м3
- песок; от 100 руб/м3;
- пластиковый смотровой колодец; от 950 рублей
- пластиковый люк; от 10 000 рублей
- дренажный насос; погружного типа; от 3 000 руб;
- фитинги.
Дрены изготавливаются из пластика, асбестоцемента и керамики. Предпочтение следует отдавать трубам из высокопрочного пластика, способного выдерживать значительные нагрузки.
В продаже имеются пластиковые дрены, обернутые геотекстилем или кокосовым волокном.
Подробнее
Несколько способов укрепления стен

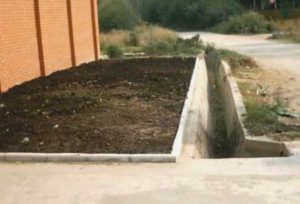

Строительство канавы вдоль забора будет лишь в некоторой степени выполнять роль транспортировочной системы, а вода, попадающая в нее, должна хорошо впитываться почвой по всей длине на дне канавы.
Использование бетонных секций или других способов укрепления дна не подходит. Водонепроницаемое твердое покрытие также допустимо, но только в том случае, если под ним будут проходить подземные коммуникации, которые обязательно должны быть защищены от осадков и воды в грунте.
Вот способы, которые эффективны для укрепления склонов:
- Плотные посадкиПлотные посадки растений, имеющих хорошо развитую мучнистую корневую систему. В этом случае многолетние, низкорастущие растения, травы и тому подобное идеально подходят для склонов до 30 градусов.
- ГеоматыГеоматы – это не что иное, как сети из полимерных материалов с крупными ячейками, уложенные в несколько слоев. Они не помешают росту зеленых насаждений, но в то же время защитят почву от стока и эрозии на участках с уклонами до 70 градусов.
- Биоматы – Специальные пористые и ячеистые листы из толстого полимера, в которых имеются промежутки для заполнения почвой и семенами многолетних растений. Подходят для участков с уклонами до 60 градусов.
- Большие армированные кубы из оцинкованной стальной сетки или пластика, заполненные дренажным материалом для обратной засыпки.Заполнены дренажным материалом для обратной засыпки. Их используют для строительства глубоких канав с отвесными стенами в горной местности, а также там, где грунтовые воды залегают глубоко и близко к поверхности находится слой глины, препятствующий отводу осадков.
Как сделать это самостоятельно?
Владельцы садовых участков и загородных домов чаще всего организуют строительство дренажных канав своими руками.
- Чтобы сделать дренажную систему максимально эффективной, прежде всего, разметьте участок, а затем дождитесь первого сильного дождя и посмотрите, где скапливается больше всего воды – именно оттуда ее следует удалять в первую очередь.
- Самый простой способ сделать канавы – выкопать U-образную яму вдоль забора, если земля имеет естественный уклон. Хотя довольно часто канаву выкапывают в форме ели, "ветви" которой обвивают разные участки участка, а затем соединяют в единый "ствол".

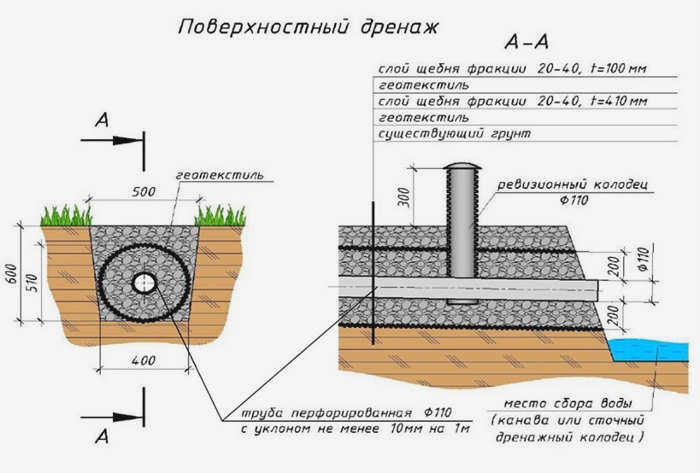

- Траншея должна быть глубиной около 70 см и шириной около 40-50 см. Она должна начинаться выше уровня дома, чтобы полностью собирать стоки талой и дождевой воды, и выводиться за пределы участка через установленные дренажные трубы.
- Дно траншеи обычно засыпается щебнем, который затем уплотняется, а поверх щебня укладывается перфорированная и гофрированная дренажная труба диаметром около 10 см.
- На заключительном этапе трубы оборачиваются слоем геотекстиля, а откосы траншеи укрепляются.
Если участок не имеет уклона, следует предпочесть другие типы дренажных систем.
Методы и советы по армированию
Чтобы котлован не был размыт первым же сильным дождем, котлован должен быть укреплен.
- Еще до начала работ по строительству траншеи по ее краям следует сформировать специальный слой из песка и гравия, достаточно 7-10 см, а после завершения всех работ края можно засадить декоративными кустарниками и деревьями. В этом случае вся конструкция станет более привлекательной и стильной, а корневая система крупных растений надежно укрепит стенки траншеи.
- Довольно часто владельцы участков используют для отделки канавы камень, чтобы улучшить внешний вид и укрепить канаву. При умелой укладке дренажная система, даже самая неприглядная, может преобразиться и стать "достопримечательностью" участка.
- Специалисты рекомендуют использовать георешетку, которая крепится к стенкам и дну траншеи специальными шариками. Этот вариант оптимален для илистых почв, в этом случае минимальная толщина насыпи на георешетке должна составлять 30 см.
- Другим вариантом укрепления стенок траншеи является подпорка насыпи от наводнения путем фиксации дерна специальными деревянными спицами. Дерн срезается до толщины 5-10 см и лучше получается на глинистых почвах, схожих по своим условиям с почвами населенных пунктов.
Дренажная канава – это эффективный метод осушения почвы, не требующий больших затрат сил, времени и денег. Даже самую непривлекательную канаву при необходимости можно превратить в стильный ландшафтный элемент.
Если все работы по устройству дренажной канавы выполнены правильно, то грунтовые воды не только не будут подниматься выше положенного уровня, но, наоборот, начнут отступать. Это приводит к значительному повышению плодородия почвы и урожайности сельскохозяйственных культур.
О секретах создания дренажной канавы читайте ниже.
