Дроссельная прокладка в системе отопления

Дроссельная заслонка системы отопления устанавливается на входе в систему отопления дома и служит для ограничения объема подаваемого теплоносителя и, соответственно, давления на входе. Такая конструкция позволяет поддерживать сопротивление потоку труб в системе отопления на расчетном уровне, обеспечивая тем самым стабильную подачу тепла к каждому радиатору.

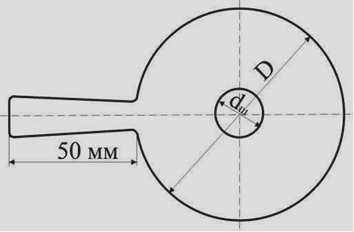

Дроссельный диск в системе отопления – это устройство в виде металлического диска с отверстием в центре. Размер отверстия зависит от конструкции или результатов регулирования отопительной сети. Расчеты можно выполнить и самостоятельно по формулам, изложенным в СНиП в разделе "Отопление", для чего понадобятся данные о расходе теплоносителя через потребительский узел, расчетные температуры воды в прямой и обратной магистралях и соответствующие давления.

Для чего используется дроссельная заслонка для отопления?

Схемы магистральных и внутренних тепловых сетей имеют десятки, а иногда и сотни ответвлений и потребительских узлов. Они включают в себя источник тепла – котельную или центральный тепловой пункт, систему трубопроводов, компенсаторы, ответвления, запорную и регулирующую арматуру и приборы учета, установленные в тепловых камерах, тепловых колодцах и абонентских узлах каждого жилого дома, подключенного к сети центрального отопления.

На каждом элементе сети централизованного теплоснабжения подаваемое тепло теряет часть своей мощности. Чем больше длина, тем больше потери на пути потока воды. Если система отопления спроектирована неправильно и разбалансирована, а насосное оборудование установлено с низким КПД, может случиться так, что теплоноситель вообще не дойдет до конечного потребителя.

Дросселирующий диск в системе отопления необходим для оптимального распределения теплоносителя между всеми потребителями тепла, подключенными к одному источнику тепла. Они выполняются в соответствии с предварительными расчетами, указанными в соответствующей части проекта теплоснабжения, или в соответствии с результатами испытаний конфигурации тепловой сети. Такие испытания должны проводиться не реже одного раза в пять лет или после реконструкции тепловой сети, в соответствии с требованиями нормативных документов. Обычные шайбы изготавливаются с одним отверстием и устанавливаются между фланцами на подъемном впускном клапане на входе в дом. Недостатком таких конструкций является необходимость пересчета и повторной установки в случае изменения режима, что является довольно дорогостоящим, так как весь теплоноситель должен быть слит в систему.

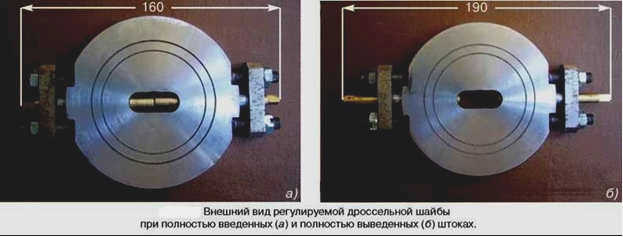

В последнее время все большую популярность приобретают регулируемые шайбы, конструкция которых позволяет изменять расход теплоносителя, что позволяет использовать их для различных тепловых режимов и устанавливать без разгерметизации отопительной сети.

Эффект от установки шиммеров

После установки шиммеров поток теплоносителя через тепловую сеть уменьшается в 1,5-3 раза. Соответственно, уменьшается и количество насосов, работающих в котельной. Это приводит к экономии топлива, электроэнергии и реагентов для подпитки воды. При этом появляется возможность повышения температуры воды, выходящей из котельной. Для получения дополнительной информации о регулировании внешних сетей централизованного теплоснабжения и объеме работ посетите сайт…… Здесь находится ссылка на раздел сайта "Регулирование тепловых сетей".

Щиты необходимы не только для регулирования внешних тепловых сетей, но и для системы отопления внутри зданий. Трубы отопления, расположенные дальше от теплового пункта в здании, получают меньше горячей воды, и в квартирах становится холодно. Жилые помещения, расположенные ближе к тепловому пункту, горячие, так как к ним подается больше теплоносителя. Распределение расхода теплоносителя по стоякам в зависимости от количества необходимого тепла также осуществляется путем расчета шайб и их установки на стояках.

Этапы системы омывателей

Первый этап

• Обследование основных трубопроводов системы отопления в подвале и на чердаке (при наличии).
• Составление подробной схемы системы отопления с указанием диаметров трубопроводов, их длины, расположения фитингов (при отсутствии проекта)
• Сбор данных о температуре воздуха в помещениях в жилых домах с подробным описанием того, какие помещения теплые, а какие холодные
• Анализ причин неудовлетворительной работы системы отопления, выявление проблемных стояков (квартир)

Второй этап

• Гидравлический расчет системы отопления, расчет стояков
• Разработка рекомендаций по системе отопления и усовершенствование системы отопления
• Установка компенсаторов в стояках (заказчик может выполнить эту работу самостоятельно)

Третий этап

• Проверка выполнения рекомендованных мероприятий
• Новый анализ установившегося состояния после установки шайб системы отопления
• Корректировка размеров шайб в тех случаях, когда требуемый результат не был достигнут (на основе расчетов)
• Удаление шайб, требующих регулировки, установка новых шайб.

Шайбы могут быть установлены на внутренних системах отопления как зимой, так и летом. Их работу следует проверять только во время отопительного сезона.

Для чего используются дроссельные шайбы?

Дросселирование отопительных сетей Предназначена для распределения потока теплоносителя между потребителями тепла в соответствии с их потребностями. Без регулирования большая часть горячей воды от источника тепла поступает в здания, расположенные вблизи котельной. Оставшееся небольшое количество воды отводится на периферию. Крайние здания не получают достаточно тепла и замерзают, а близлежащие здания перегреваются. Люди открывают окна и буквально отапливают улицу. Чтобы предотвратить это, на ответвлениях тепловой сети к зданиям устанавливаются дроссели с калиброванным отверстием меньшего сечения, чем трубопровод. Это позволяет увеличить объем теплоносителя для отдаленных зданий.

Дроссельные прокладки, дроссельные шайбы

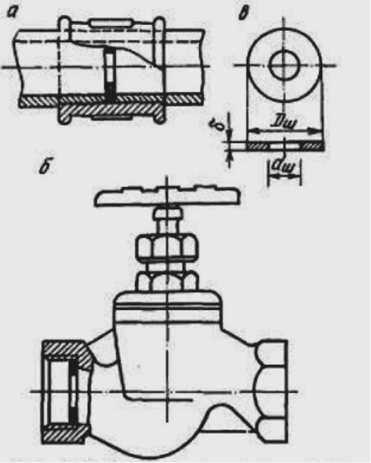

Дроссельная шайба или "Дроссельная шайба" или "диафрагма" – это дросселирующее устройство, представляющее собой диск с отверстием, помещенный в трубу для локального увеличения гидравлического сопротивления потоку жидкости, пара или газа. Применяется в паровых котлах, теплообменниках и т.д. в устройствах для выравнивания потока в параллельно соединенных трубах и для устранения пульсаций давления в трубопроводных системах поршневых компрессоров, насосов и т.д. Благодаря специальному скосу может также использоваться в качестве измерительной мембраны.
