Радиальные мембраны (в виде тарелки) в основном используются в гироаккумуляторах для систем отопления. Для систем водоснабжения внутри в основном устанавливается резиновый пузырь. Как работает такая система? Пока внутри системы находится только воздух, давление внутри такое же, как установлено заводом-изготовителем (1,5 атм) или задано пользователем. Включается насос, начинает закачивать воду в резервуар, и пузырь начинает расширяться. Вода постепенно заполняет все больший объем, сжимая все больше и больше воздуха между стенкой резервуара и мембраной. При достижении определенного давления (обычно 2,8-3 атм для одноэтажных домов) насос выключается, и давление в системе стабилизируется. Когда открывается кран или достигается другой расход воды, вода вытекает из аккумулятора давления. Он течет до тех пор, пока давление в резервуаре не упадет ниже определенного уровня (обычно около 1,6-1,8 атм). Затем включается насос, и цикл повторяется.
Правильное подключение гидроаккумулятора к водопроводу – инструкция по установке
Одну из функций гидроаккумуляторов – сглаживание гидроударов – мы уже объяснили. Но есть и другие:
- Сокращение количества запусков насоса. В резервуаре находится определенное количество воды. Когда расход небольшой – помыли руки, помыли руки – вода вытекает из резервуара, насос не включается. Он включится только тогда, когда в резервуаре останется небольшое количество воды.
- Поддержание стабильного давления. Для этой функции необходим еще один компонент – реле давления воды, но они поддерживают давление в необходимых пределах.
- Создание небольшого запаса воды на случай отключения электроэнергии.
Неудивительно, что это устройство присутствует в большинстве частных систем водоснабжения – ведь его использование имеет множество преимуществ.

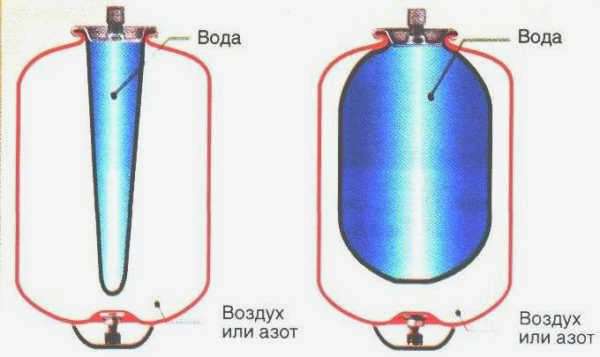

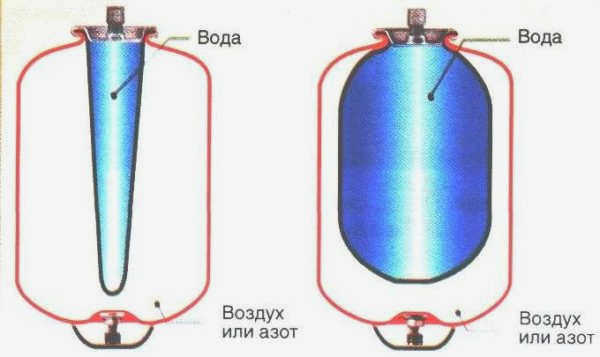

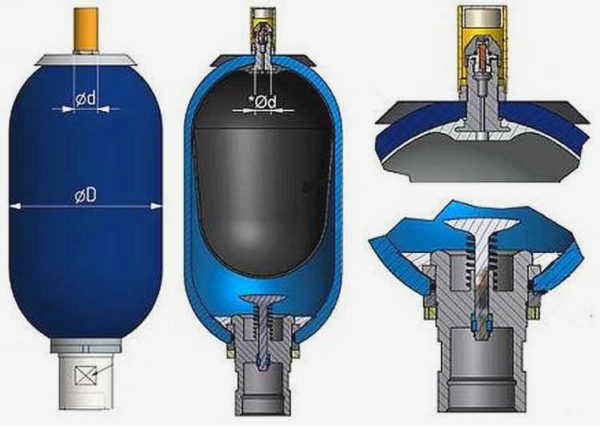

Гидроаккумулятор представляет собой жестяной бак, разделенный на две части гибкой мембраной. Мембрана бывает двух типов – мембрана и цилиндр (пузырь). Мембрана крепится поперек бака; пузырек крепится на входе вокруг впускного патрубка.
Баки для отопительной воды окрашены в красный цвет, а баки для водопроводной воды – в синий. Расширительные баки для отопления, как правило, меньше по размеру и ниже по цене. Это связано с материалом мембраны – в случае с водопроводом мембрана должна быть нейтральной, так как вода в трубопроводе питьевая.
Горизонтальные модели обычно устанавливаются в насосных станциях с поверхностными насосами. В этом случае насос размещается в верхней части резервуара. В этом случае насос размещается сверху бака; в результате получается компактный корпус.

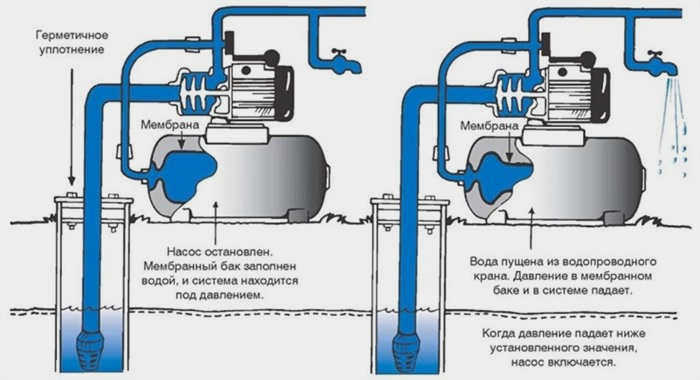

Принцип работы
Если расход воды большой и постоянный – например, при купании – насос перекачивает воду во время транспортировки, не закачивая ее в бак. Бак начинает наполняться, когда все краны закрыты.
Реле давления воды отвечает за включение и выключение насоса при определенном давлении. В большинстве схем подключения гидроаккумуляторов это устройство присутствует – такая система работает оптимально. Подключение гидроаккумулятора мы рассмотрим ниже, а пока поговорим о самом баке и его параметрах.
Все нюансы подключения гидроаккумулятора к погружному насосу
Вы свободны в выборе объема бака. Здесь нет никаких требований или ограничений. Чем больше бак, тем больше воды для простоя и тем реже можно включать насос.
Первоначальная проверка и корректировка давления
Давление в напорном баке может быть увеличено или уменьшено по мере необходимости. Для этого в верхней части бака имеется патрубок. К штуцеру подключают автомобильный или велосипедный насос и при необходимости повышают давление. Если необходимо выпустить воздух, клапан штуцера можно открутить тонким предметом, чтобы выпустить воздух.
Какое давление воздуха необходимо
Если в доме два этажа, давление необходимо увеличить. Существует формула для расчета давления в водяном баке:
Где Hmax – высота самой высокой точки водопроводного крана. Обычно это душ. Измерьте (рассчитайте), насколько высоко находится душевая лейка по отношению к баку с водой, подставьте в формулу и получите давление, которое должно быть в баке.
Если в вашем доме есть гидромассажная ванна, то дело обстоит сложнее. Вам придется подбирать ее опытным путем – меняя настройки реле и наблюдая за работой водоразборных точек и оборудования. Но в этом случае рабочее давление не должно превышать максимально допустимое для других бытовых и санитарных приборов (как определено в технических характеристиках).
Как выбрать емкость бака
Емкость бака можно выбрать произвольно. Нет никаких требований или ограничений. Чем больше бак, тем больше воды в случае отключения электроэнергии и тем реже нужно включать насос.

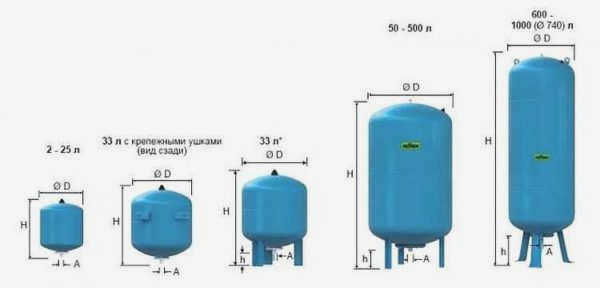

При выборе объема помните, что объем, указанный в техническом паспорте, – это объем всего бака. В нем будет почти в два раза меньше воды. Второе, что нужно иметь в виду, – это размеры бака. Бак объемом 100 литров – это приличный размер: около 850 мм в высоту и 450 мм в диаметре. Вам понадобится место для бака и лент. Это место находится в помещении, куда входит труба от насоса. Обычно в этом помещении устанавливается все оборудование.
Если вам нужны рекомендации по выбору объема гидроаккумулятора, рассчитайте средний расход от каждой водоразборной точки (существуют специальные таблицы или вы можете найти их в паспорте оборудования). Сложите все эти данные вместе. Получите возможный расход при одновременной работе всех потребителей. Затем рассчитайте, сколько и какие приборы могут работать одновременно и сколько воды расходуется в минуту в этом случае. К этому моменту вы, вероятно, уже найдете решение.
Чтобы немного упростить ситуацию, скажем, что емкости бака для воды объемом 25 литров достаточно для обслуживания двух человек. Это обеспечит нормальное функционирование очень небольшой системы: крана, унитаза, раковины и небольшого водонагревателя. При наличии других приборов емкость следует увеличить. Хорошая новость заключается в том, что если вы решите, что имеющегося бака недостаточно, вы всегда можете установить дополнительный бак.
Насколько высоким должно быть давление в гидроаккумуляторе?
Гидравлический аккумулятор содержит сжатый воздух в одной части и воду в другой. Воздух в баке находится под давлением – заводская настройка составляет 1,5 атм. Это давление не зависит от объема и одинаково для 24-литрового и 150-литрового бака. Максимально допустимое давление может быть выше или ниже, но оно зависит не от объема, а от мембраны и указано в технических характеристиках.
Первоначальная проверка и корректировка давления

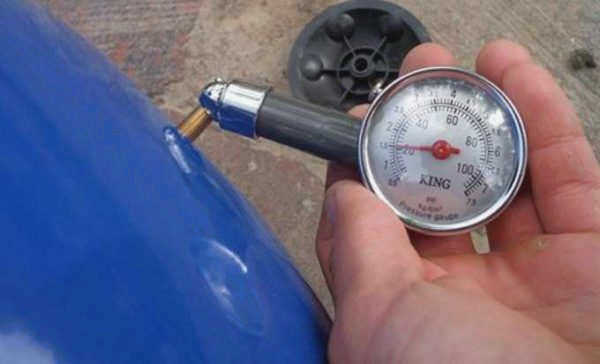

Перед подключением аккумулятора к системе рекомендуется проверить давление в нем. Настройки реле давления зависят от этого значения, и давление могло упасть во время транспортировки и хранения, поэтому контроль крайне желателен. Давление в баке можно проверить с помощью манометра, подключенного к специальному входу в верхней части бака (емкостью 100 литров и более) или установленного на дне бака как один из элементов трубопровода. Для контроля можно временно подключить автомобильный манометр. Он обычно имеет небольшую погрешность и прост в использовании. Если его нет, можно использовать обычный манометр для измерения давления воды, но он обычно не точен.
Давление в напорном баке можно увеличивать или уменьшать по мере необходимости. Для этого в верхней части бака имеется штуцер. К штуцеру можно подключить автомобильный или велосипедный насос и увеличить давление по мере необходимости. Если нужно выпустить воздух, тонким предметом отгибают клапан фитинга и выпускают воздух.
Насколько высоким должно быть давление воздуха?
Насколько высоким должно быть давление в аккумуляторе? Для нормальной работы бытового прибора необходимо давление 1,4-2,8 атм. Для предотвращения разрыва мембраны бака давление в системе должно быть немного выше давления в баке на 0,1-0,2 атм. Если давление в баке составляет 1,5 атм, давление в системе должно быть не ниже 1,6 атм. Это значение устанавливается на реле давления воды, которое работает в паре с аккумулятором давления. Это оптимальное значение для небольшого одноэтажного дома.
Схема подключения гидроаккумулятора к системе водоснабжения
Способ подключения ГА зависит от особенностей и назначения насосной станции. Рассмотрим три варианта.
Вариант 1
Насос подает воду из колодца, скважины или накопительного бака, при этом подается только холодная вода.
В этом случае ГА устанавливается внутри дома в любом удобном месте.
Как правило, реле давления и манометр подключаются через пятитрубный фитинг – отрезок трубы с тремя изгибами, который подсоединяется к водопроводу.
Вариант 2
Дом подключен к центральному водопроводу, а для повышения давления используется насосная станция. В этом варианте ХА подключается до насоса.
В этом случае он используется для компенсации падения давления во внешней сети при запуске электродвигателя. В этом случае объем ГА определяется производительностью насоса и падением давления во внешней сети.
Вариант 3
Накопительный водонагреватель подключается к сетевому водопроводу. Накопительный бак для горячей воды должен быть подключен до бойлера. В этом варианте он может использоваться для компенсации увеличения объема воды в водонагревателе, вызванного тепловым расширением.
Мнение эксперта
Специалист по технологии, электрике и электронике
Задайте свои вопросы "Специалисту по технологии, электрике и электронике". модернизация энергетических услуг".
Гидроаккумулятор для водоснабжения: принцип работы, устройство, схема, расчеты, установка, подключение – статьи Каждый насос имеет определенную скорость включения в час, поэтому с гидроаккумулятором у насоса будет запас неиспользованного включения, продлевающий срок его службы. Поговорите со мной сейчас!
Схема подключения гидроаккумулятора давления для систем водоснабжения: установка, способ подключения
- Если вода расходуется длительными циклами: типичный пример – полив огорода. В этом случае ГА не только не нужен – он противопоказан. Он очень быстро израсходует имеющуюся воду, и насос придется часто включать для пополнения запасов. В отсутствие GA устройство будет работать бесперебойно и стабильно.
- Если насос оснащен новейшей автоматикой, которая включает функцию плавного пуска двигателя и регулирование мощности в зависимости от давления в системе.
Если номинальное давление погружного насоса достаточно для поддержания приемлемого давления в точке потребления в сочетании с достаточной производительностью, ГА подключается обычным способом, используя пяти- или трехручьевое соединение.
Однако скважины могут быть очень глубокими и часто недостаточно большими для установки насоса достаточной мощности (например, 3-дюймовые скважины).
- В скважине устанавливается погружной агрегат с достаточной мощностью, чтобы поднять воду на поверхность.
- Рядом со скважиной на поверхности или в земле устанавливается ГА в виде простого резервуара, оснащенного датчиками уровня. Эти датчики управляют работой погружного насоса.
- Самовсасывающий насос устанавливается рядом с накопительным баком (если он зарыт в землю) или обычным всасывающим насосом (если ГА установлен на поверхности), который подает воду непосредственно в источник бытового водоснабжения. В этом случае мембранный или цилиндрический насос GA устанавливается в доме, а управление насосом осуществляется с помощью реле давления.
