Две фазы в розетке причины и решение

Восстановление нормальной работы электропроводки начинается с определения места повреждения и выявления причины. Процедуры одинаковы для трехфазных и однофазных сетей. Они выполняются путем исключения известных неисправных участков с помощью фазового контроля. Затем потенциально неисправный участок сети делится на более мелкие части, каждая из которых проверяется отдельно.

Как могут появиться две фазы в нормальной розетке?

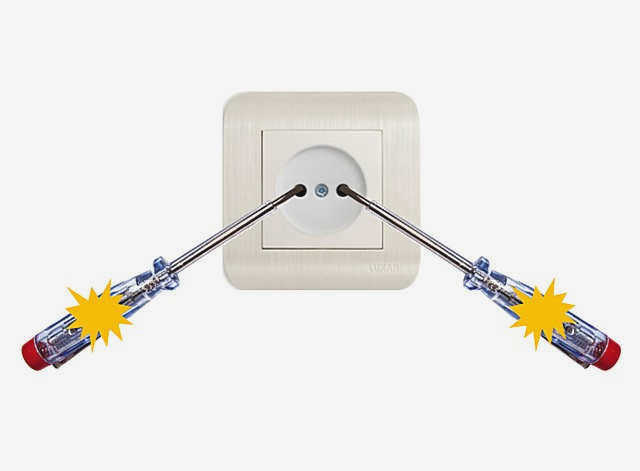

Ненормальная ситуация, когда индикатор напряжения показывает наличие фазы в обоих гнездах розетки, довольно часто встречается на практике. В этом случае попытки измерить разность потенциалов между контактами вилки будут безуспешными, индикатор вольтметра покажет ноль. Следовательно, подключение электроприбора также будет бесполезным. В сегодняшней статье вы узнаете, почему в электрической розетке две фазы и как устранить эту неисправность.

Сегодня мы не будем слишком углубляться в теоретические основы электротехники, а постараемся кратко объяснить суть проблемы. Тем, кто хочет узнать больше по этой теме, мы рекомендуем прочитать цикл статей по физике переменного тока на нашем сайте.

Обычная установка автоматического выключателя.

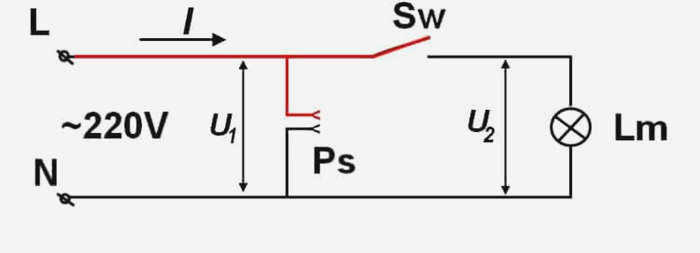

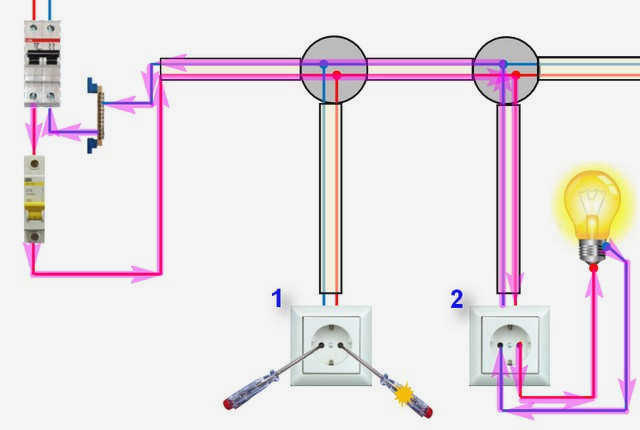

Вот пример участка бытовой электрической цепи, включающей подключение электрической лампочки и вилки (розетки).

Обозначения:

• L – фаза.
• N – нейтраль.
• Ps – розетка.
• Sw – выключатель.
• Лм – лампа.

Как известно, в однофазных цепях электрический ток (М) течет от фазы к нейтрали. На рисунке выше выключатель SW находится в разомкнутом положении, поэтому лампа будет обесточена, что можно проверить, измерив напряжение U2. В этом случае вилка и часть сети перед выключателем (выделена красным цветом) останутся при рабочем потенциале U1соответствующем фазному напряжению. Это нормальный режим работы данной схемы, при котором выключатель размыкает фазный провод.

Обратите внимание, что при измерении индикатором напряжения он покажет наличие фазы на одном контакте вилки и отсутствие фазы на обоих контактах цоколя лампы.

Наличие второй фазы в розетке

Указание наличия фазы на двух штырьках розетки в большинстве случаев не является признаком наличия двух фаз. Чтобы убедиться в этом, просто измерьте напряжение между штырьками с помощью мультиметра. Хотя полностью исключить возможность межфазного напряжения нельзя, это характерный признак обрыва фазы сети с последующим сдвигом фаз. Предлагаем рассмотреть все возможные варианты, для начала перечислим их:

• Нарушение нейтрали на входе.
• Нарушен электрический контакт между одной из линий и нейтральной шиной в распределительной коробке.
• Обрыв нейтральной цепи с последующим замыканием на фазу.
• Повреждение основного нейтрального проводника с последующим сдвигом фазы.

Характерно, что в первых трех случаях, если электроприбор подключен к проблемной розетке, он просто не будет работать. В последнем случае, когда происходит сдвиг фаз, существует высокая вероятность выхода из строя всех электроприборов, подключенных к сети. Это объясняется в следующем разделе.

Обрыв входной фазы

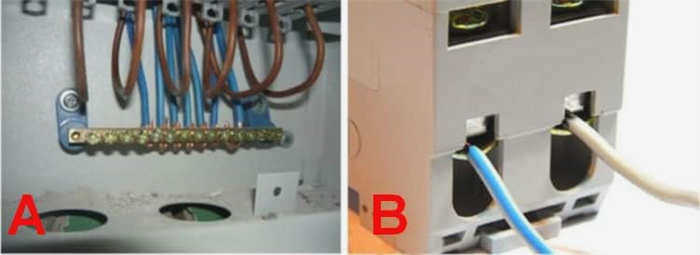

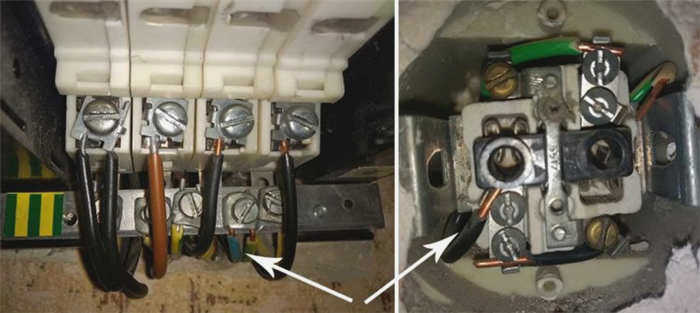

Одной из наиболее распространенных неисправностей в старых электроустановках является обрыв нейтрального проводника (см. А на рис. 3) или неисправность автоматического выключателя (В). В большинстве случаев причиной является использование алюминиевых проводников, чья пластичность приводит к ослаблению контактных соединений. Если качество электрического контакта нарушается, его переходное сопротивление увеличивается, что приводит к перегоранию кабеля. Обратите внимание, что проблемы могут возникнуть и с медными кабелями при неправильном соединении проводов.

Если нейтральный провод на главном выключателе в квартире неисправен, ни один из бытовых приборов не будет работать. Однако если к сети подключен один прибор, все нейтральные провода будут находиться под потенциалом фазы (см. A на рис. 4).

Причины обрыва фазы

Неисправная электрическая розетка

Существует две основные причины неисправности розетки:

1. Механические повреждения обычно видны сразу. Чаще всего они возникают, когда в розетку с силой вставляют вилку, не предназначенную для этого.
2. При превышении допустимой нагрузки розетка продолжает работать некоторое время, иногда даже более длительное. В это время токопроводящие части нагреваются, а изоляция и пластиковые детали начинают плавиться.

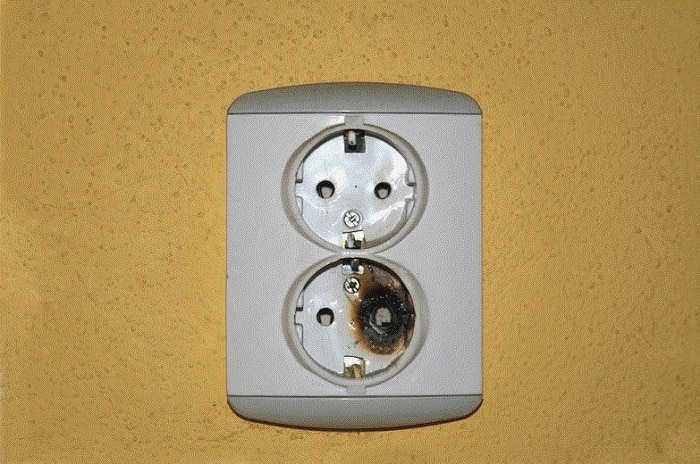

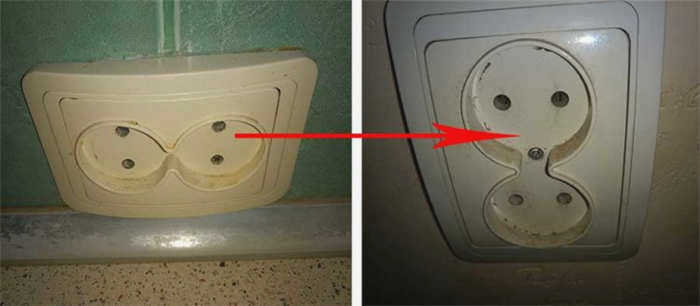

Неисправную электрическую розетку можно легко обнаружить путем визуального осмотра, см. рис. 1. Иногда для этого требуется разборка механизма розетки.

Не работает освещение

Если в одной из комнат нет верхнего света, осмотр начинается с распределительного щитка. Там проверяется выключатель, к которому подключены потребители в данной комнате.

Возможны следующие ситуации:

• Автоматический выключатель сработал из-за скачка тока, а после его включения восстанавливается нормальная работа сети;
• Неисправность контактов;
• Неисправный автоматический выключатель.

Неисправность контактов определяется визуальным осмотром. Неисправный автоматический выключатель заменяется новым. Неисправный автоматический выключатель указывает на обрыв или короткое замыкание в проводке помещения. Их можно обнаружить, последовательно проверяя наличие фазы и нормального напряжения во всех цепях.

Отсутствие света в жилом доме

Обрыв фазы, произошедший на главном распределительном щите дома или на других групповых уровнях сети (вводной распределительный щит), внешне проявляется тем, что

• несколько квартир, подключенных к одной электросети, отключены от электроснабжения;
• Освещение в оставшихся квартирах работает нормально.

Последствия

Однофазные сети

Обрыв фазы в этом случае означает, что все потребители, питающиеся от фидера, относящегося к этой фазе, отключены от электроснабжения. Фатальные последствия не возникают, если сеть построена правильно и имеет нормальную защиту. Для устранения неисправности

• определить место повреждения
• определить причину неисправности;
• восстановить работоспособность сети.

При проведении ремонтных работ важно не только использовать высококачественные материалы и компоненты, но и обратить внимание на опасность одновременного попадания двух фаз в розетку.

Трехфазные сети

Потеря одной из фаз трехфазной сети приводит к остановке некоторых потребителей и неравномерной нагрузке на исправные цепи. При этом ток в нейтральном проводнике резко возрастает, что в тяжелых случаях приводит к его перегоранию.

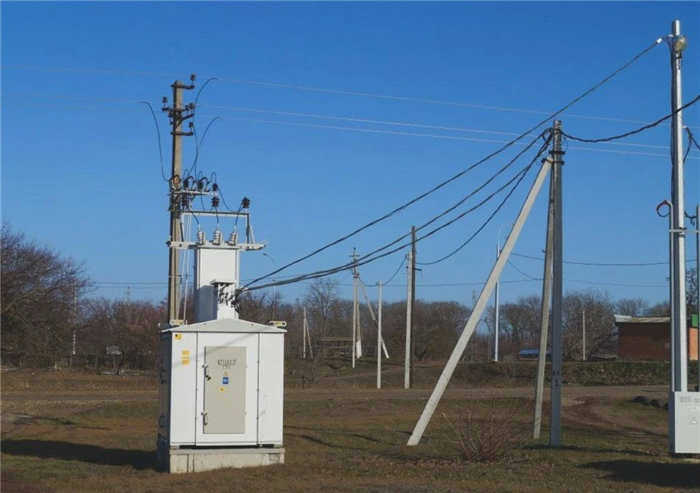

Неисправность нейтрального проводника в фидере, подстанции или сетевом щите

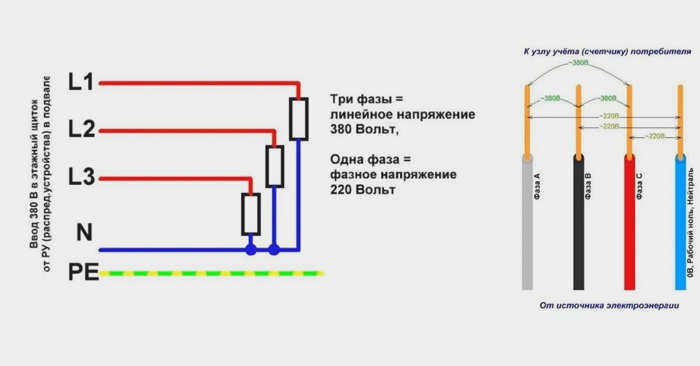

Итак, произошел обрыв нулевого провода, скажем, на фидере. Мы с вами знаем, что каждый дом подключен к своей фазе и к одному нейтральному проводу. Что же может произойти?

В каждом доме есть какой-нибудь электроприбор, подключенный к сети. Предположим, что дом с радиатором подключен к фазе "А", дом с самим телевизором подключен к фазе "В", а к фазе "С" никто не подключен (для упрощения примера).

Таким образом, если в нашем примере прервать нейтральный провод, мы обнаружим, что фазы теперь подключены через подключенные нагрузки.

Конечно, радиатор имеет гораздо большую нагрузку, чем телевизор, а это значит, что падение напряжения на этих нагрузках будет очень разным.

У нас с вами больше нет нуля, что означает отсутствие фазного напряжения, но у нас есть цепи, соединяющие две разные фазы. Это означает, что между ними уже будет линейное напряжение, которое составляет 400 вольт. Теперь остается вопрос: как это напряжение будет распределено по нагрузкам?

В идеале, если подключенные нагрузки равны, распределение напряжения было бы равномерным, и в домах было бы по 200 вольт, что было бы приемлемо, и все приборы работали бы нормально.

Но так почти никогда не бывает, и часто подключенные нагрузки сильно отличаются. Там, где нагрузка выше, напряжение будет ниже, а там, где нагрузка ниже, напряжение будет намного выше (в некоторых случаях даже 400 В).

Это приведет к тому, что почти все электронные устройства, подключенные к сети, не будут работать. Если это произойдет, индикатор покажет, что в розетке две фазы. Однако доверять такому устройству не следует. Лучше всего иметь дома обычный мультиметр. Именно мультиметр покажет значительно повышенное или пониженное напряжение.

Что же делать?

В этом случае есть только один вариант: ничего не включать в розетки и как можно скорее позвонить в компанию по управлению недвижимостью или в электрическую компанию и сообщить о случившемся. В этом случае найти и устранить причину должны профессионалы. Теперь рассмотрим случай замыкания нулевого провода в доме или квартире.

Если в распределительном щитке оборвется провод, весь дом будет отключен от электропитания. Если вы воспользуетесь индикатором для проверки напряжения в розетке, вы также с удивлением обнаружите, что горят и фаза, и нейтраль.

Но такой случай не опасен для электроприборов, так как на нейтральном проводе через подключенную нагрузку (например, лампочку) присутствует только один и тот же потенциал.

Поэтому при измерении напряжения обычным мультиметром прибор не покажет никакого напряжения. Если напряжение пропало только в одной комнате, а прибор по-прежнему показывает две фазы, значит, ноль "потерян" только в этой цепи, и вам следует найти распределительную коробку и проверить, все ли в порядке.

Временные меры

Если, например, напряжение пропало в одной комнате вечером, а в розетках появляются две фазы, можно временно использовать удлинитель для питания, например, телевизора из коридора.

Но этот способ неудобен тем, что таким образом можно включить только одно или два устройства, поскольку они находятся не в одном месте. Ну, и нужен удлинитель длиной не менее 6 метров.

Чтобы решить эту проблему в нашем случае, пришлось демонтировать старый трехметровый удлинитель и подключить его не к розеткам, а к другой вилке. Это не обычная конструкция, здесь есть две вилки с каждой стороны удлинителя.

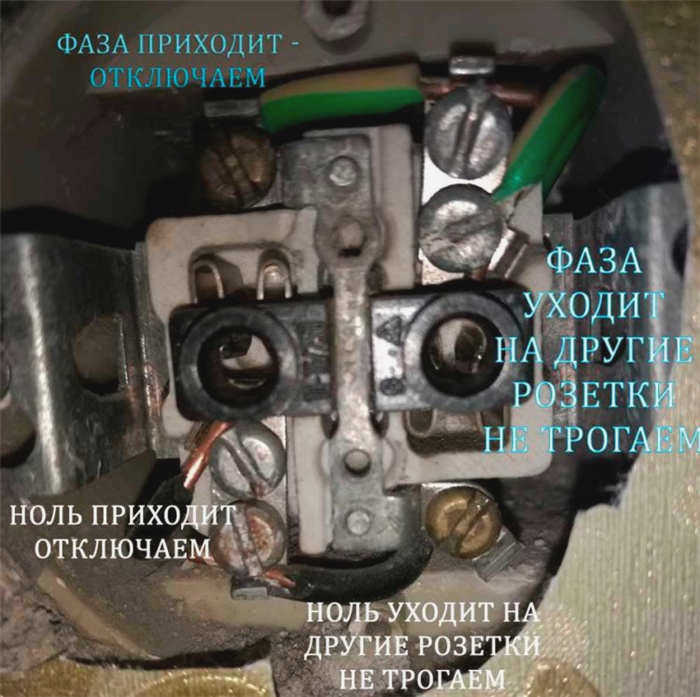

Затем мы отсоединяем провода от первой розетки в линии (цепи), выходящей из распределительного щитка с шайбами. Это делается для того, чтобы убедиться в отсутствии встречного напряжения.

Провода, идущие дальше в стену, не трогаем. Но важно понимать, в какой розетке они заканчиваются. В нашем случае это шестая розетка, которая встроена в стену кухни параллельно розетке в детской комнате.

Найдите рабочую розетку, которая соединена с другой рабочей линией, например, как в нашем случае на кухне над столешницей, подключите к ней первый штекер удлинителя, а второй штекер подключите к нерабочей линии через краевую розетку.

Читайте также:

Принцип работы индукционной варочной панели, преимущества и недостатки, схема

В нашем случае это был самый близкий вариант, для вас он может быть другим. Но смысл, как нам кажется, понятен.

Одна или две комнаты могут быть легко запитаны таким образом. Однако не подключайте в этом случае приборы, которые сильно нагружают сеть, помните, что все держится пока на одной розетке.

Такая ситуация может продолжаться несколько дней, пока электрик не решит проблему.

Почему в одной розетке может оказаться две фазы?

В доме (квартире) внезапно гаснет свет и перестают работать включенные электроприборы. Сначала хозяин убеждается, что не сработали автоматические выключатели. Затем он берет отвертку и проверяет наличие фазы. Самым удобным местом для этого является, конечно же, розетка. И тут, к его удивлению, индикатор загорается одинаково ярко в обеих розетках. Это говорит ему о том, что в розетке есть две фазы. Но как такое возможно?

Если в этой ситуации измерить мультиметром напряжение между двумя контактами розетки, то он покажет ноль. Почему – это просто одна и та же фаза! Другой фазы нет, потому что дом (квартира) питается от однофазной линии электропередач. Напряжение – это, как вы знаете, разность потенциалов, которая обеспечивает наличие электрического тока. Нет разности потенциалов – нет и тока, поэтому все электроприборы отключаются.

Почему так происходит? Две фазы в розетке обычно возникают из-за обрыва в нейтральном проводнике.

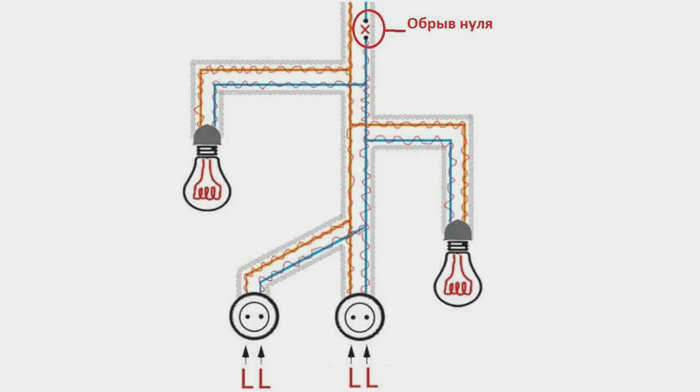

Посмотрите на схему еще раз, но с небольшими изменениями.

На схеме показана обычная, так сказать, "нормальная" работа бытовой электропроводки. В качестве примера были использованы только две розетки. В первой указаны фазный и нулевой проводник. Вторая – с подключенной нагрузкой. На рисунке изображена лампочка, но это также может быть любой бытовой прибор при включении.

Движение электрического тока происходит в направлении от контакта с высоким потенциалом к контакту с более низким потенциалом. То есть от фазы к нулю. Стрелки показывают путь тока при включении нагрузки – от блока предохранителей через фазный провод, минуя по пути распределительные коробки. Затем через цоколь (или выключатель – в случае большинства стационарных ламп), через нагрузку. А затем в обратном направлении, но уже через нулевой проводник к нулевой шине и далее, через входящий выключатель, к входящему или уличному распределительному щитку. Но за это уже отвечает коммунальная или обслуживающая компания – нас это уже не волнует.

Насколько опасно появление второй фазы в розетках?

Если такая авария произошла, не стоит паниковать. Конечно, это неприятно само по себе. Никому не нравится отключение электроэнергии, даже если оно затрагивает лишь ограниченный участок.

Но, как мы видели ранее, в подавляющем большинстве случаев причину такого происшествия можно "найти и устранить".

Электроприборы, подключенные при обрыве нулевого провода, не представляют особой опасности. Отсутствие напряжения (а, как мы помним, между двумя одноименными фазами напряжения просто нет) просто обесточит приборы и освещение. Разумеется, оставлять их включенными не следует. Особенно это касается приборов с точной электроникой. Такие "рывки" могут не пойти им на пользу.

Теперь об опасности для людей. Если все приборы немедленно выключить, эффект "второй фазы" исчезнет сам по себе, как уже говорилось. (За исключением последнего рассматриваемого случая). Таким образом, таких "катастроф", как короткое замыкание или пожар, ожидать не следует. Однако существует другой тип опасности. Он касается возможности появления фазы на корпусе прибора.

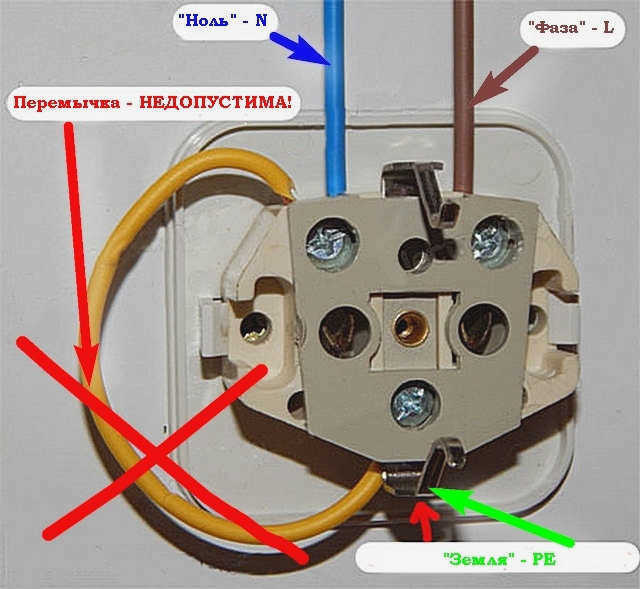

Это становится особенно опасным, если квартира или дом не оборудованы системой заземления. Некоторые "доброжелатели" пытаются решить проблему заземления, как говорится, "малой кровью". Они пытаются обмануть самих себя, устанавливая перемычки между нейтральным и заземляющим контактами в розетках. А это категорически запрещено!

Нетрудно представить, что произойдет, если нарушить нейтраль. Фаза проходит через нагрузку к нейтральному контакту, а затем через перемычку к заземляющему контакту. Он напрямую соединен с металлическим корпусом устройства. Это означает, что фаза может находиться на внешне безопасном корпусе холодильника, стиральной машины, кухонной плиты, светильника и т.д. Где гарантия, что в это время никто не прикоснется к ним рукой или любой другой открытой частью тела? Это действительно пугает!
