Двигатель для откатных ворот металл проект

Ворота на заводах или складах используются много раз в день, поэтому необходимо подобрать механизм, обеспечивающий нужную частоту открывания и закрывания. В случае ворот для дома достаточно 50 открываний и закрываний в день.

Содержание

Металлическая конструкция мотора для откатных ворот

Строительство и ремонт своими руками

Откатные ворота / Сделай сам / Строительство
7

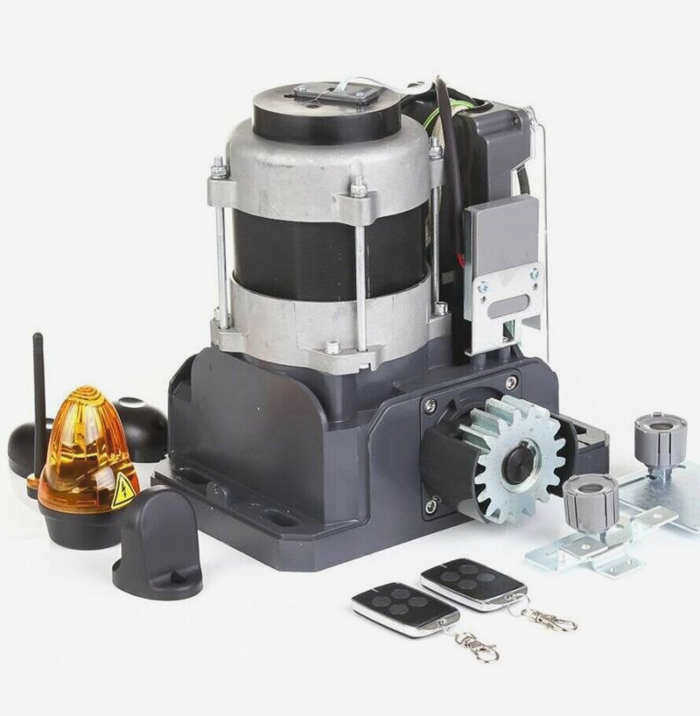

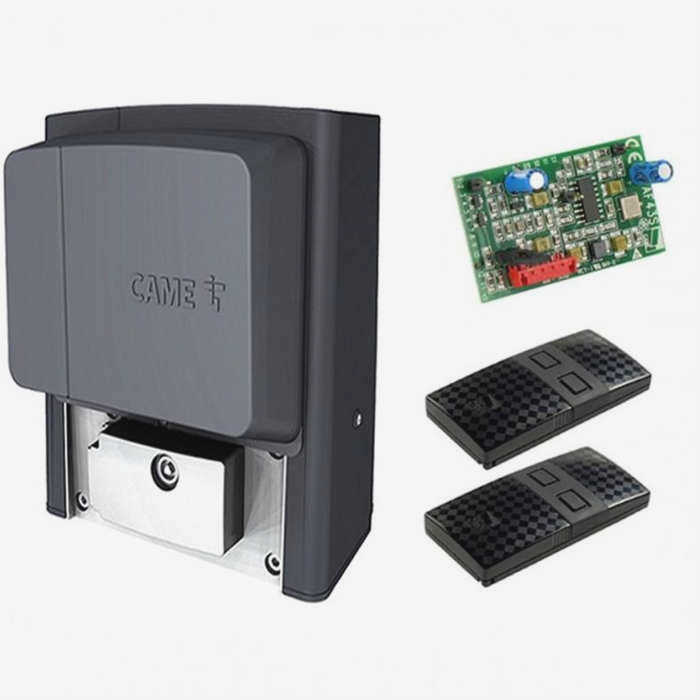

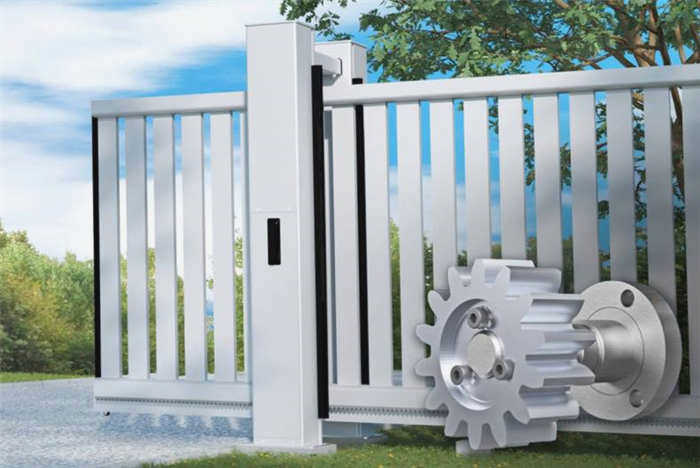

Автоматика для откатных ворот – это не только сам привод ворот, который непосредственно заставляет створку ворот открываться и закрываться. Привод ворот – это только часть комплекта автоматики для ворот. Помимо оператора, в комплект также входит, как минимум, стойка (которая крепится к полотну ворот и, задействуя ее шестерни, оператор ворот будет перемещать полотно ворот, открывая и закрывая его) и два концевых выключателя (которые устанавливаются на стойке и ограничивают ход ворот, отключая оператора, когда откатные ворота полностью открыты или полностью закрыты).

Очевидно, что комплект для автоматизации ворот, состоящий из оператора ворот, стойки и двух концевых выключателей, является минимальным и достаточным. Однако, если дополнить комплект автоматизации откатных ворот несколькими недорогими компонентами, вы получите набор, включающий все возможные удобства от использования ворот. К дополнительным элементам относятся:

фотоэлементы (комплект из 2 штук, предназначены для остановки закрытия ворот при возникновении препятствия в их открытии),
сигнальная лампа (мигает во время работы ворот),
Выносная антенна (увеличивает радиус действия устройства открывания/закрывания ворот).

Схема подключения оператора ворот и автоматики показана на рисунке ниже. Ранее мы уже описывали, как установить откатные ворота своими руками в одноименной статье: Откатные ворота своими руками. Но после установки ворот, а также перед установкой и подключением компонентов привода ворот и автоматики, необходимо проложить электрический кабель к воротам, чтобы подключить электропитание к компонентам привода ворот и автоматики для откатных ворот.

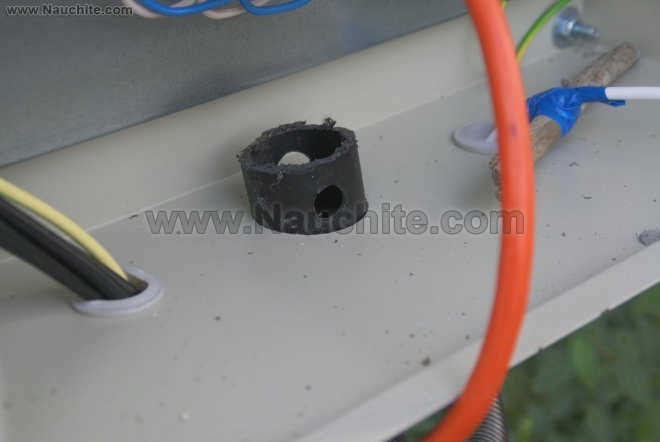

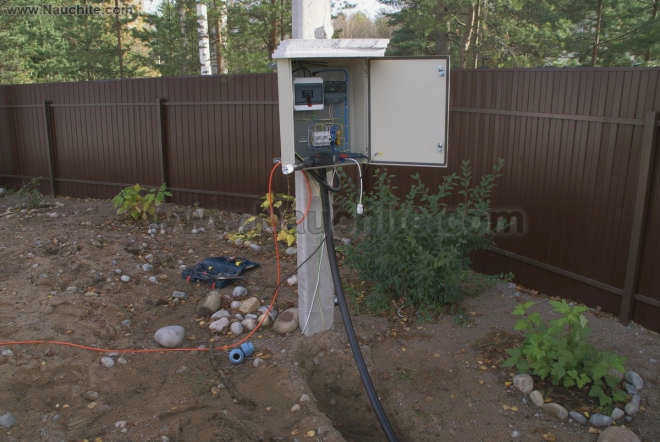

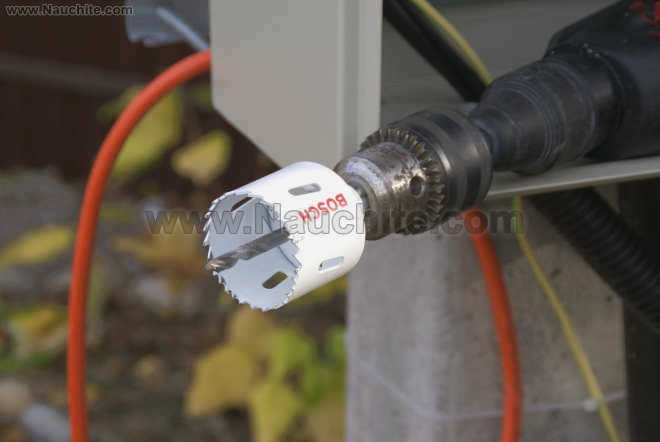

Прокладка кабеля

Требования и правила прокладки электрических кабелей под землей изложены в документе под названием "Правила устройства электроустановок". Прокладка кабелей под землей должна осуществляться в соответствии с пунктом 2.3 данного документа – "Прокладка кабельных линий под землей" (стр. 156-159). Документ "ПУЭ" можно скачать прямо с нашего сайта в формате pdf, перейдя по ссылке.

Чтобы избавить вас от необходимости читать документ, в котором большая часть информации посвящена требованиям к прокладке кабелей выше 1 кВ, приведем краткую выдержку из документа. Подземная прокладка кабелей 220-380В во дворе частного дома может осуществляться без дополнительной защиты от повреждения кабеля. Однако на участках с повышенной нагрузкой на грунт (например, под проезжей частью) рекомендуется применять дополнительную защиту электрического кабеля, прокладывая его под площадкой в оболочке, которая может быть выполнена, например, из стальной или пластиковой трубы. Глубина прокладки кабелей под землей обычно составляет от 0,7 до 1,2 метра. Вот некоторые общие рекомендации по прокладке кабелей под землей на участке:

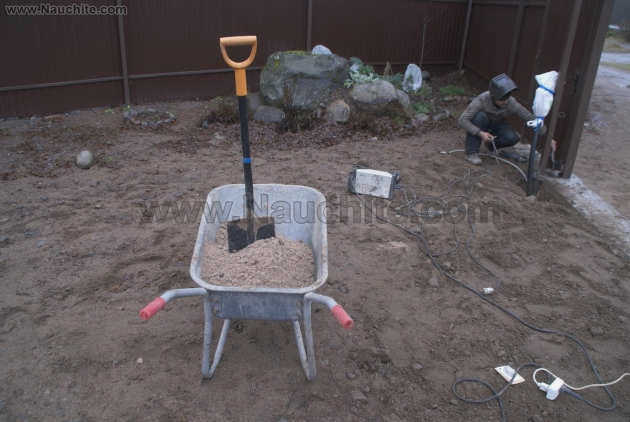

Прокладывайте кабель в траншее глубиной 0,7-0,8 метра. Чтобы легче было измерить глубину траншеи при ее рытье, отметьте нужную глубину прямо на ручке лопаты в виде нескольких рулонов липкой ленты (как показано на фото);

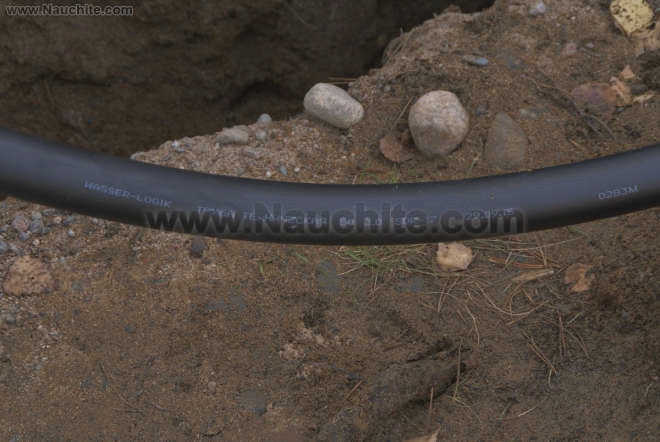

Прокладка кабеля внутри трубы ПНД имеет много преимуществ. В одной трубе можно одновременно проложить несколько кабелей и проводов различного назначения. Такая труба группирует кабели, защищает их от механических повреждений (что особенно важно для тонких, хрупких кабелей, таких как витая пара) и защищает от грунтовых вод. Для этих целей обычно используются техническая труба труба ПНД диаметром 50 мм. Обратите внимание, что мы обозначили фразу "техническая труба"! Трубы ПНД обычно делятся на обычные трубы, используемые в качестве напорных водопроводов, и технические трубы. Технические трубы отличаются от обычных тем, что при их производстве используется большее количество переработанных материалов. Другими словами, часть лома и отходов полиэтилена от обычного производства труб ПНД измельчается, переплавляется и добавляется в сырье для производства "техническая труба". Такая труба имеет те же размеры, ту же толщину стенок, но не выдерживает такого же давления, как обычная водопроводная труба. Однако цена такой трубы в два раза выше, чем обычной трубы ПНД. Такие трубы идеально подходят для прокладки кабелей под землей.

Что такое привод для откатных ворот

В первом случае необходимо следить за чистотой балюстрады, так как листья, грязь и камни могут помешать открытию створки. Створка самонесущих откатных ворот находится на высоте около 5 см от земли, что устраняет проблему грязи на балюстраде.

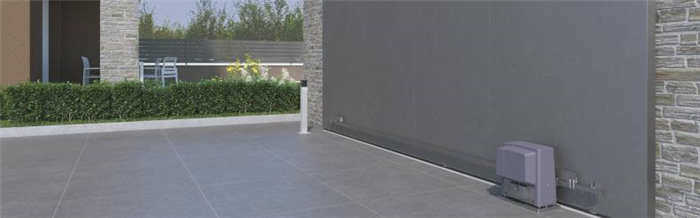

Самонесущие откатные ворота Hormann

Самонесущие откатные ворота требуют много места из-за противовеса, и на их пути невозможно установить калитку, так как открытые ворота будут блокировать вход.

Если ширина ворот составляет 5 метров, то для свободного движения ворот необходимо около 10 метров свободного пространства (ширина ворот плюс противовесы).

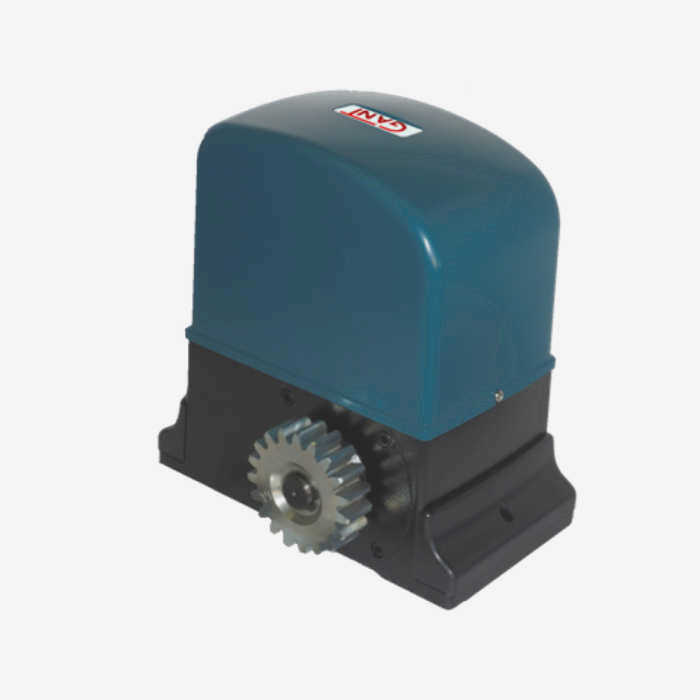

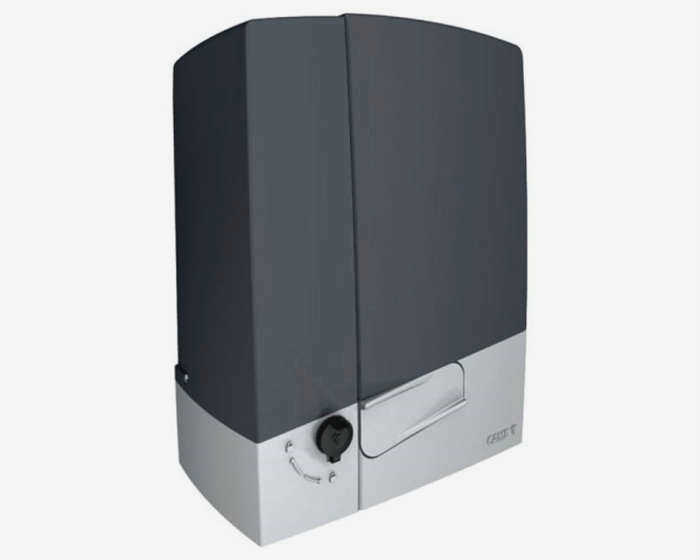

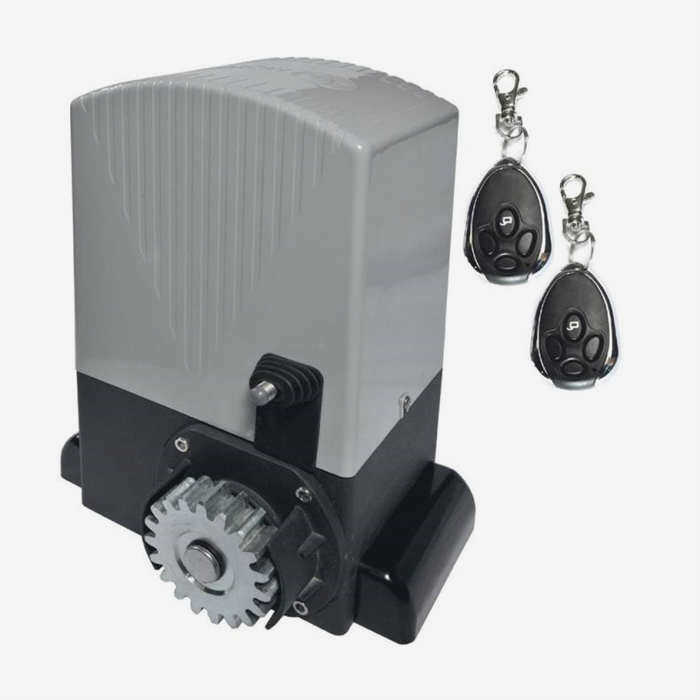

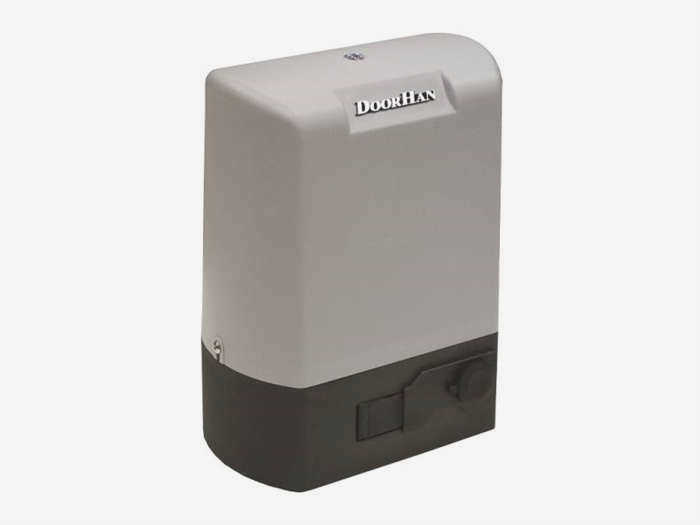

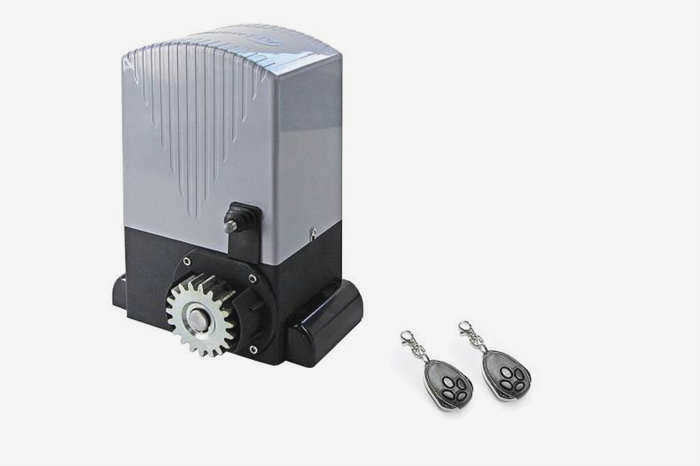

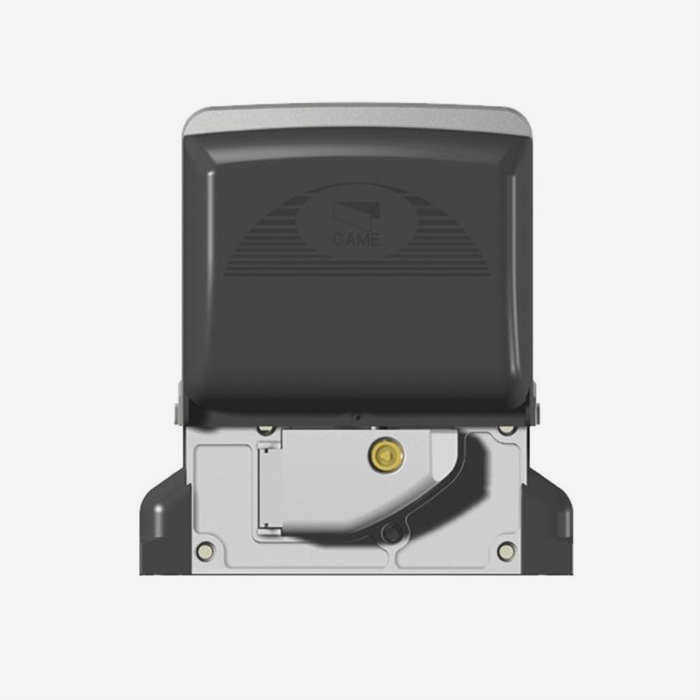

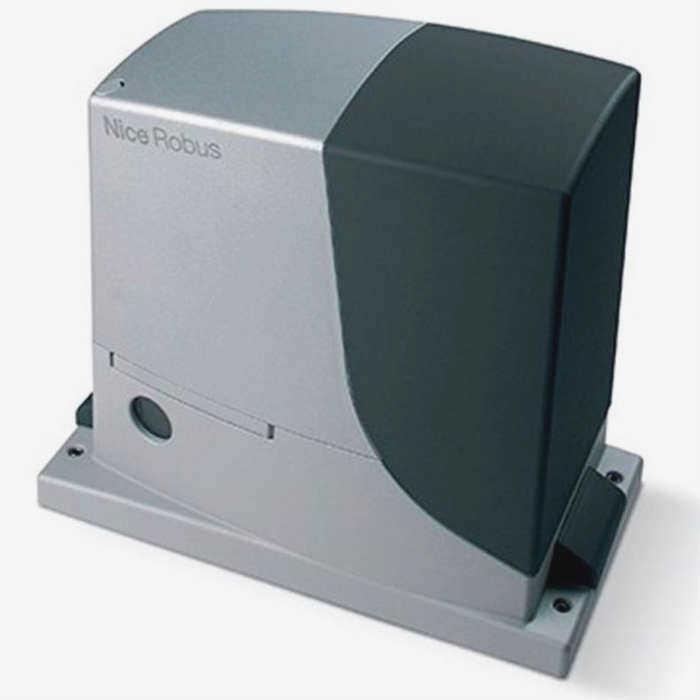

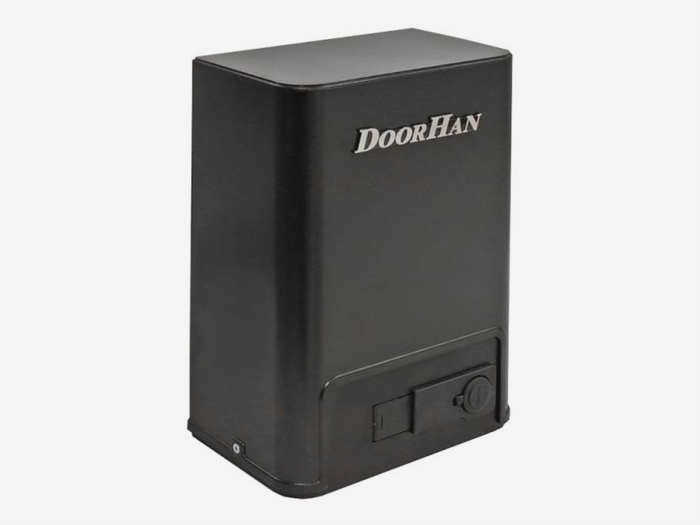

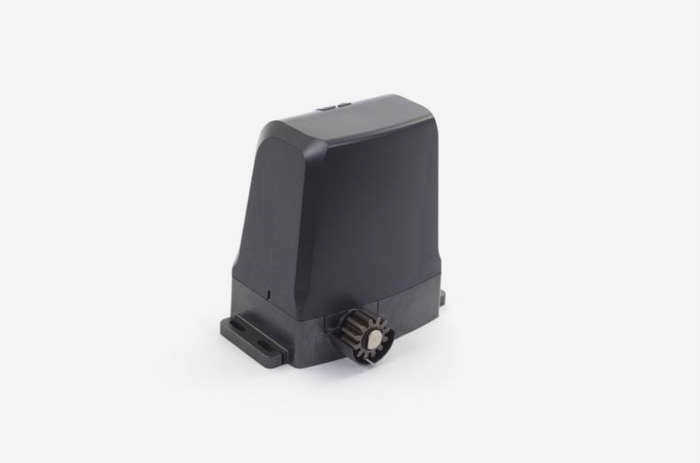

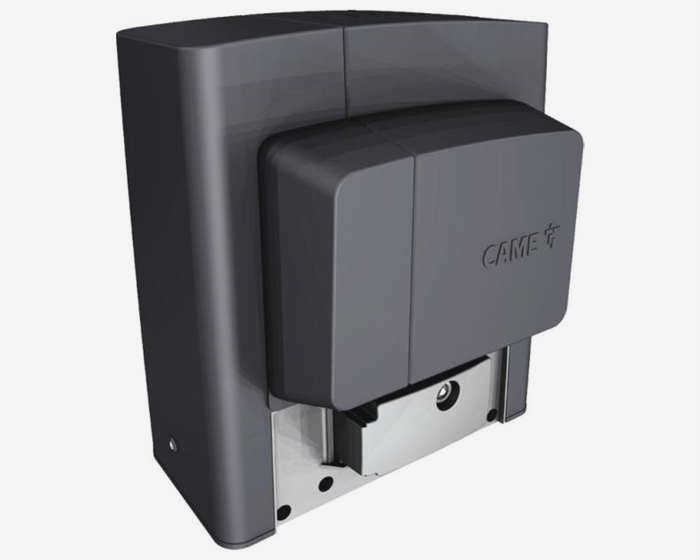

Оператор автоматических откатных ворот состоит из электродвигателя с редуктором, управляемого блоком управления.

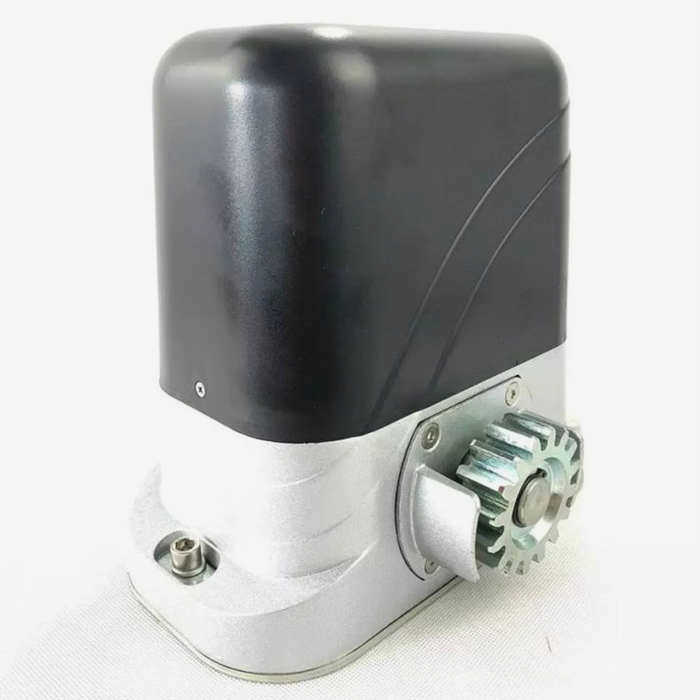

Редуктор с двигателем соединяется с рельсом на нижнем краю ворот.
При выборе оператора для откатных ворот необходимо учитывать тип, размер, частоту закрывания и открывания и вес ворот.
Основным параметром, указываемым производителями операторов, является максимальный вес и длина створки.
Для того чтобы механизм работал правильно и без сбоев, вес ворот должен быть меньше максимальной нагрузки, указанной производителем оператора.

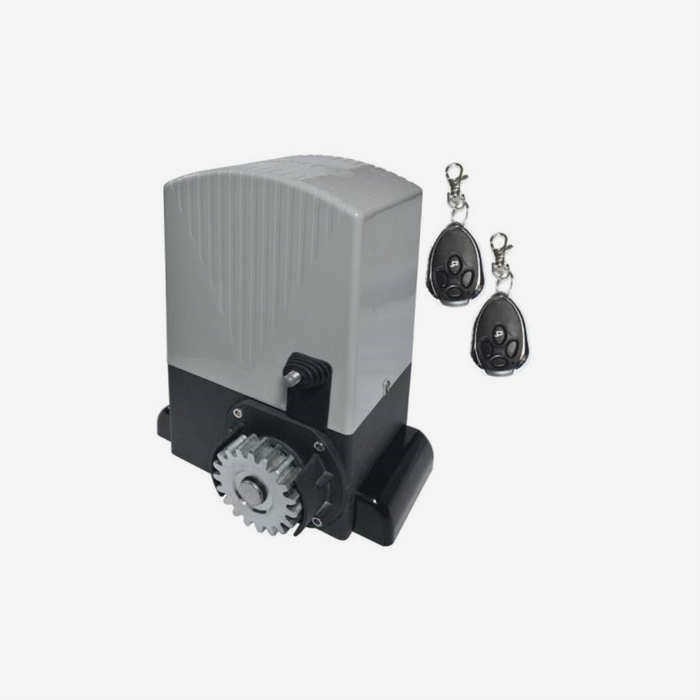

Комплект оператора гаражных ворот ProMatic

Выбор оператора в зависимости от размера ворот

Ворота могут значительно отличаться по размеру. Каждый оператор рассчитан на определенную длину полотна. Этот параметр также указывается производителем.
