В двухтрубной системе отопления одна труба подводит теплоноситель – обычно воду – к радиатору, а другая выводит его наружу. В результате каждый радиатор в контуре получает практически одинаковое количество тепла, которое затем отводится в помещение.
Отопление газовым котлом в двухэтажном доме: обзор и сравнение лучших систем отопления
Вы строите новый дом или ремонтируете старый и задаетесь вопросом о системе отопления? Не уверены, какой тип разводки лучше выбрать? Правильно выполненная схема отопления от газового котла в двухэтажном доме – гарантия не только тепла и комфорта зимой, но и бесперебойной работы оборудования.
Правильный проект отопления учитывает множество факторов – от климата и финансовых возможностей до необходимости точечной настройки и эстетических соображений. В этой статье мы подробно рассмотрим все возможные типы систем отопления, сравним и сопоставим их с наиболее подходящим набором параметров для разных случаев, а также возможности модификации.
Типы частных газовых систем отопления
Существует множество параметров, определяющих тип системы отопления, выбор газового котла в качестве основного теплогенератора – это только первый шаг. Построить отопительный контур можно, подключив все приборы через одну трубу или проведя отдельные линии подачи и обратки.
Конструкция системы также зависит от используемых радиаторов, типа расширительного бака, планировки и размеров дома. Также можно разделить систему на несколько отдельных контуров и обеспечить естественную циркуляцию в случае отключения электроэнергии и многое другое.
Грамотно спроектированная и смонтированная котельная – это гарантия комфортной температуры в доме в отопительный период и бесперебойной работы приборов
Более подробно возможности, преимущества и недостатки каждой системы рассмотрены ниже.
Однотрубная и двухтрубная схемы подключения
В рамках этих двух типов можно выделить 5 различных схем подключения.
Они перечислены в порядке возрастания сложности и стоимости:
- Простая однотрубная.
- Однотрубная "Ленинградка".
- Двухтрубная тупиковая.
- "Петля Тихельмана".
- Коллекторный или радиальный контур.

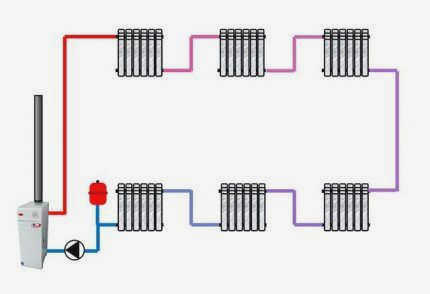

Простейшая однотрубная схема подключения радиаторов подразумевает, что теплоноситель поступает во второй радиатор только после прохождения первого, и так далее. В такую систему можно включить и напольное отопление – оно подключается в последнюю очередь, от обратки самого дальнего радиатора.
Этот вариант позволяет максимально сэкономить на трубах, фитингах и клапанах и обеспечивает прохождение теплоносителя через все радиаторы.
Особенности двухтрубного отопления
Любая система отопления с жидким теплоносителем содержит замкнутый контур, который соединяет радиаторы, обогревающие помещение, и котел, нагревающий теплоноситель.
Процедура происходит следующим образом: жидкость, проходя через радиаторный теплообменник, нагревается до высокой температуры, а затем поступает в радиаторы, количество которых зависит от потребностей здания.
Фотогалерея
Фото из
Главной особенностью двухтрубных систем отопления является наличие двух труб к каждому прибору
Нагретая в котле вода поступает в радиаторы через подающую трубу, а остывшая вода отводится через обратную трубу.
Двухтрубные схемы отопления обеспечивают подачу теплоносителя ко всем приборам практически одинаковой температуры.
При использовании двухтрубных контуров отопления не существует ограничений по размеру, этажности или сложности строящегося дома.
Недостатком двухтрубных контуров отопления является расход материалов, который почти в два раза выше, чем у однотрубных аналогов.
Подавляющее число коллекторов радиаторного отопления выполнено по двухтрубной технологии, хотя встречаются и однотрубные системы.

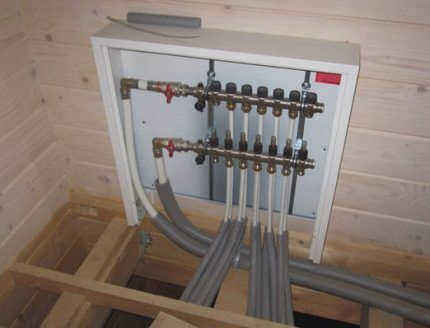

Коллекторные системы отопления позволяют спрятать множество труб под стяжкой пола.
Не только коллекторные, но и трехтрубные системы отопления из пластиковых труб могут быть скрыты в строительных конструкциях.
Принцип работы двухтрубной системы отопления
Трубы для горячей и холодной воды
Основное практическое преимущество двухтрубных схем
Отсутствие ограничений по площади и сложности
Экономические недостатки использования двухтрубных систем
Разновидности коллекторов отопительных контуров
Радиальная разводка труб от распределителя в конструкции пола
Эстетические приоритеты скрытого распределения отопления
Здесь жидкость отдает тепло в воздух и постепенно остывает. Затем он возвращается в теплообменник радиатора, и цикл повторяется.
Почему стоит выбрать эту систему?
Двухтрубное водяное отопление постепенно вытесняет традиционную однотрубную систему, поскольку ее преимущества очевидны и весьма существенны:
- Каждый радиатор в системе получает теплоноситель определенной температуры, одинаковой для всех.

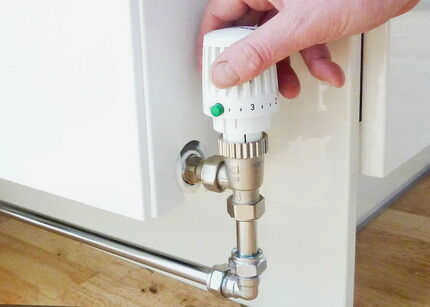

- Есть возможность регулировки для каждого радиатора. При желании владелец может установить на каждый радиатор термостат для достижения желаемой температуры в помещении. Теплоотдача остальных радиаторов в здании останется неизменной.
- Относительно низкая потеря давления в системе. Это позволяет использовать для питания системы экономичный циркуляционный насос с относительно небольшой производительностью.
- В случае выхода из строя одного или нескольких радиаторов система может продолжать работать. Наличие запорной арматуры на подводящих трубах позволяет проводить ремонтные и монтажные работы без остановки системы.
- Система может быть установлена в зданиях любого размера и этажности. Необходимо только выбрать наиболее подходящий тип двухтрубной системы.
Недостатками таких систем обычно являются сложность монтажа и более высокая стоимость по сравнению с однотрубными системами. Это связано с двойным количеством труб, которые необходимо установить.
Однако следует учитывать, что в двухтрубной системе используются трубы и комплектующие малого диаметра, что дает некоторую экономию. В конечном итоге, стоимость системы не намного выше, чем у однотрубной, но преимуществ гораздо больше.
Одним из существенных преимуществ двухтрубной системы отопления является возможность эффективного регулирования температуры в помещении
Точки подключения труб к радиатору
Прежде чем выбрать способ подключения радиатора к системе водяного отопления, необходимо внимательно изучить сам радиатор.
Он состоит из пары горизонтальных коллекторов, соединенных вертикальными патрубками. Поверх всей этой конструкции находится "кожух" в виде теплообменника с максимально возможной поверхностью контакта с окружающим воздухом.

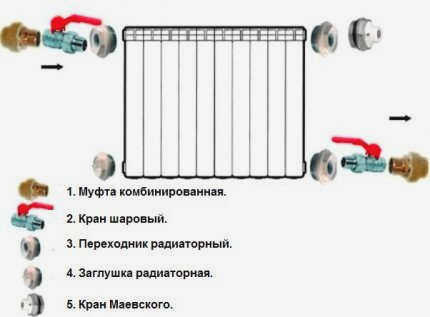

Классический алюминиевый, стальной, биметаллический или чугунный радиатор имеет четыре патрубка, но существуют также варианты только с двумя выходами.
Для подключения соответствующего прибора к любой системе отопительных труб требуется только вход и выход. Четыре точки подключения в радиаторе были сделаны производителями с учетом универсальности. Таким образом, радиатор можно подключить любым из существующих способов, просто закрыв два других входа и выхода заглушками.
Подключение труб отопления в радиаторе осуществляется либо сбоку, либо снизу. Боковое подключение более практично и наиболее часто используется.

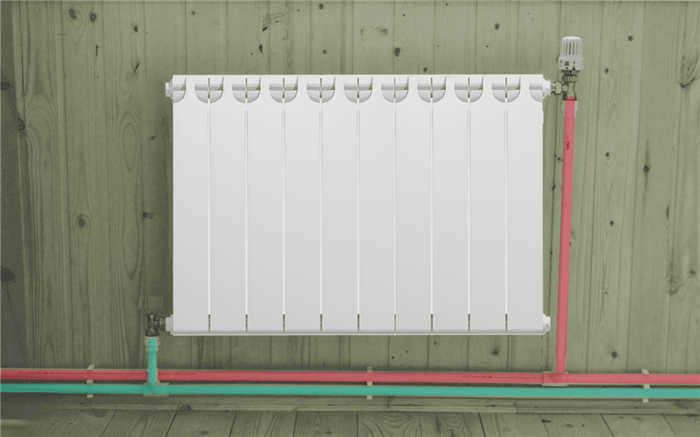

Нижнее подключение обычно выбирается из эстетических соображений. Оно позволяет проложить трубы в полу, делая их совершенно незаметными. В результате интерьер становится более красивым.

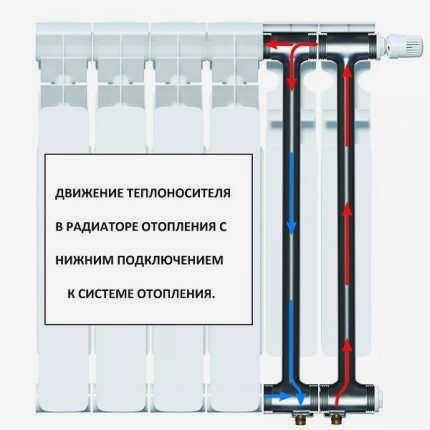

Радиаторы с нижним подключением труб имеют внутри специальную перемычку, благодаря которой теплоноситель циркулирует по всему радиатору, а не стекает сразу в обратку без теплообмена.
Принципиальной разницы в теплоотдаче между "боковыми" и "нижними" радиаторами нет. Более важным здесь является способ подключения труб, а также взаимное расположение подающей и обратной труб по отношению друг к другу.
Способ подключения радиатора
Теплоотдача радиатора напрямую зависит от выбранного способа подключения. Если теплоноситель не циркулирует внутри радиатора и быстро уходит в обратную трубу, радиатор не будет рассеивать максимальное количество тепла.
Наиболее эффективным способом подключения является диагональное подключение. При таком способе вода внутри радиатора охватывает все секции на пути от входа к выходу и отдает тепловую энергию каждой секции.
Существует три способа подключения труб горячего водоснабжения к радиатору
- односторонний – трубы располагаются боком с одной стороны;
- горизонтальный – нижний или верхний – трубы располагаются горизонтально относительно друг друга в верхней или нижней части радиатора – одна идет справа, другая слева
- диагональное пересечение – трубы соединены по диагонали.
В паспортах радиаторов теплоотдача обычно указывается для диагонального способа подключения. В случае бокового подключения теплопотери составят до 10% от этого максимума. В горизонтальном варианте потери тепла могут достигать 20-25%.
Однако многое зависит от количества секций и внутренней конструкции аккумулятора. Кроме того, важную роль играет материал, из которого изготовлен радиатор, а также его расположение в помещении.
Подробнее о выборе радиатора читайте в этой статье.
Схемы разводки трубопроводов для подачи теплоносителя следующие:
- с верхней подводкой;
- с нижней подводкой.
В случае системы с естественной циркуляцией верхняя схема распределения является более эффективной и предпочтительной. Но при наличии циркуляционного насоса приемлемы оба варианта.
Фактический процесс подключения радиатора не сильно зависит от того, как подключены трубы отопления. Подача и обратка подключаются к радиатору в соответствии с выбранной схемой. Два других отверстия закрываются клапаном Мейвски и заглушкой.
Открытая и закрытая компоновки двухтрубной системы отопления
Циркуляция теплоносителя может происходить тремя способами:
- гравитационная циркуляция
- принудительная с помощью насоса;
- комбинированная.
Кроме того, системы делятся на открытые и закрытые. Теплоноситель – это тепловая жидкость, которая нагревается за счет атмосферы.
Объем любого теплоносителя увеличивается по мере его нагревания. Известно, что жидкость практически несжимаема, поэтому для размещения "излишков" требуется отдельное устройство – расширительный бак.
Открытый тип

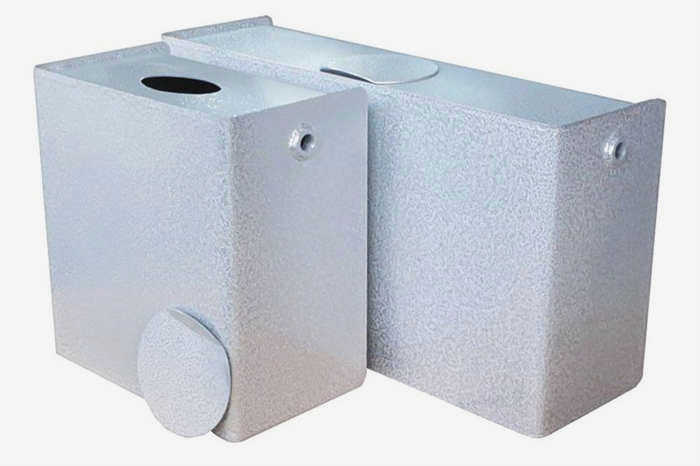

В открытых системах бак устанавливается в самой высокой точке и соединяется с атмосферой через патрубок.
Преимуществами открытой системы являются простота и минимум дополнительного оборудования. В качестве расширительного бака можно использовать любую металлическую емкость.
При необходимости добавьте в емкость воду. Для этого:
- Установите краны и подключите систему к водопроводу;
- Добавьте охлаждающую жидкость через люк.
Внимание: Открытую систему нельзя заполнять антифризом, так как испаряющиеся газы могут быть токсичными.
Закрытый тип

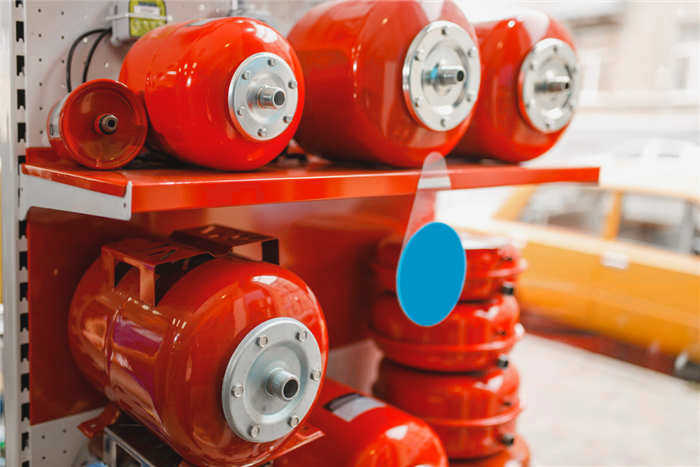

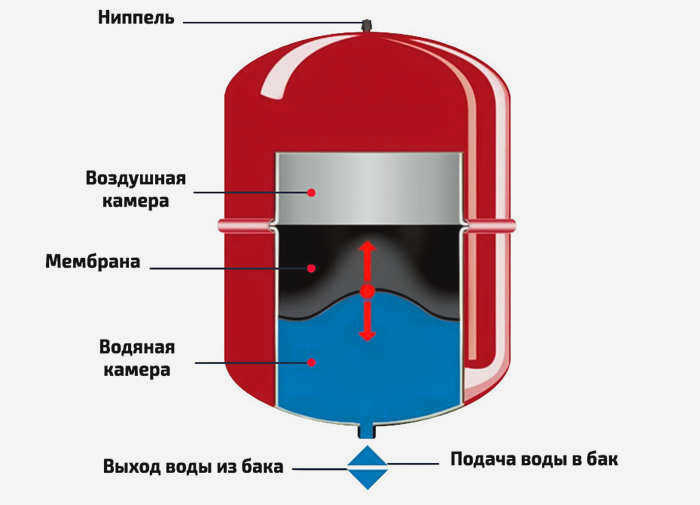

В закрытых системах используется герметично закрытый расширительный бак, внутри которого находится гибкая мембрана или мембрана цилиндра. Мембрана разделяет устройство на две части. В одну камеру насосом закачивается воздух под давлением 1,2-1,5 атм, а другая камера соединяется с трубой системы отопления.
Разводка труб и проектирование систем отопления
Типы систем определяются пространственным расположением радиаторов и труб.
Различают системы
- горизонтальные или вертикальные;
- верхнего или нижнего распределения;

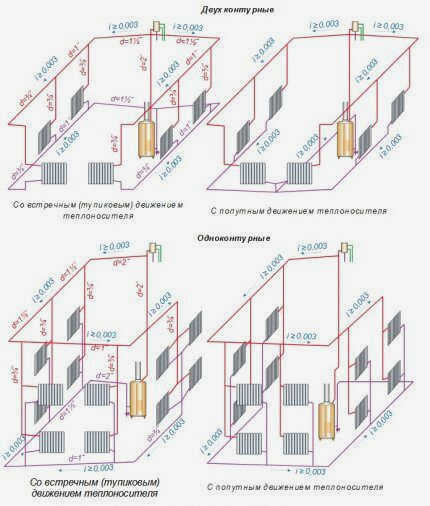

- прямого и обратного потока;
- Различают системы горизонтальной или вертикальной разводки; верхней или нижней разводки; прямого или обратного потока; кольцевой разводки.
Каждый тип и комбинация типов имеют качественные характеристики, которые определяют выбор в зависимости от условий эксплуатации.
Верхнее или нижнее распределение

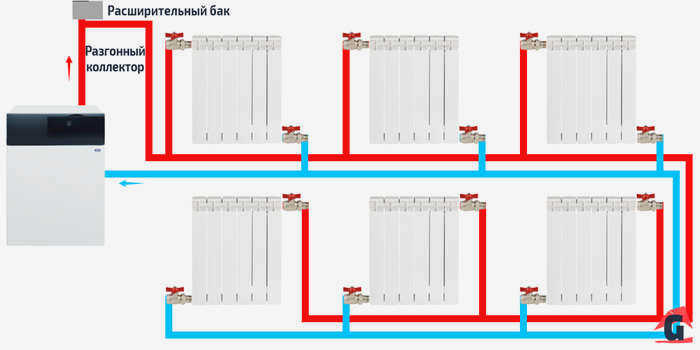

Верхняя разводка может быть установлена в режиме гравитационной циркуляции, напорной циркуляции или их комбинации. Горячий теплоноситель направляется по центральному стояку к верхней горизонтальной трубе, от которой он распределяется по стоякам. Трубы располагаются под потолком верхнего этажа.
| Преимущества | Недостатки |
| Перепад давления позволяет использовать большое количество радиаторов. | Трубы отдают часть тепла в верхней части помещения, что снижает эффективность. |
| Подходит для различных вариантов планировки | Требуются коллекторы большого размера, которые стоят дороже |
| Низкое гидравлическое сопротивление | Внешний вид не подходит для некоторых интерьеров |
| Возможность установки терморегуляторов на каждом радиаторе или стояке | Расширительный бак иногда необходимо переносить на неотапливаемый чердак и должным образом изолировать. |
| Низкое давление в сети (до 3-4 атм) подходит для всех типов радиаторов, включая алюминиевые. | Для установки напольного отопления требуется дополнительное оборудование. |
Преимущества и недостатки двухтрубной системы
Данная система отопления имеет множество преимуществ
- одновременный нагрев радиаторов во всем здании;
- возможность подключения любого количества радиаторов и добавления дополнительных;
- отсутствие ограничений по длине отопительных контуров;
- хорошая стабильность;
- простая регулировка и балансировка.
Двухконтурная система имеет и недостатки:
- требуется больше материалов по сравнению с простым одноконтурным вариантом;
- сложный монтаж, требующий профессиональных навыков.
Виды двухтрубных систем отопления
Тепловые коммуникации этого типа различаются по конфигурации, наличию насоса, направлению подачи и отвода теплоносителя. Разнообразие позволяет выбрать оптимальную конфигурацию для конкретного здания.

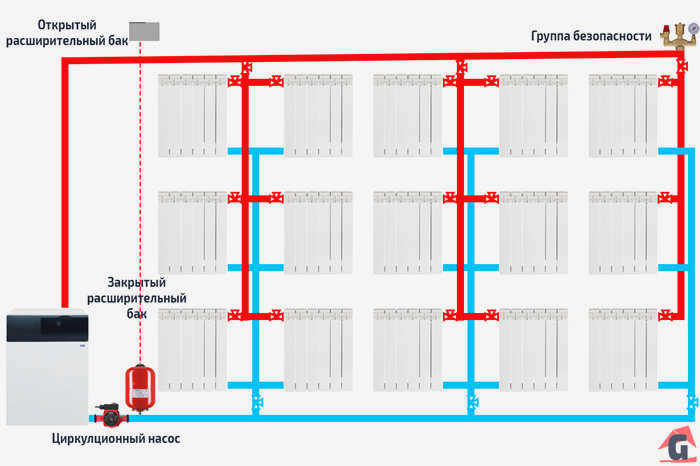

Открытая и закрытая двухтрубная система отопления в отдельно стоящем доме
Эти два типа отопительных труб отличаются конструкцией расширительного бака – резервуара для сбора теплоносителя. При нагревании жидкость, циркулирующая в трубах, увеличивается в объеме, и образовавшиеся излишки стекают в такой бак. После охлаждения жидкость снова поступает в трубы.
Такие тепловые конструкции оснащаются различными расширительными баками:
- Открытая двухтрубная система оснащена баком, который сообщается с воздухом. Часто это пустая канистра.
- Закрытые контуры отопления оснащены герметично закрытым расширительным баком с воздушным пространством внутри, разделенным гибкой мембраной. Избыток теплоносителя из греющей среды поступает в сосуд, прижимается к резиновой или мягкой полимерной перегородке и заполняет пространство, где был воздух.
Открытые нагревательные конструкции работают на воде, поскольку незамерзающая жидкость разрушается при постоянном контакте с воздухом. Поэтому она подходит только для домов, которые постоянно отапливаются в холодное время года. Система отопления с замкнутым контуром работает с любым теплоносителем и может быть установлена в загородном доме, где зимой периодически отключают подачу тепла.

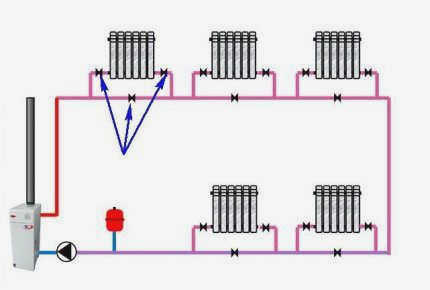

Схема двухтрубной напорной и гравитационной системы отопления
Эти два разных типа двухтрубного отопления имеют разные механизмы работы:
