Двускатная крыша с выступом

При сооружении конструкции крыши важно рассчитать максимальную нагрузку на крышу дома, все стропила и балки перекрытия. Может возникнуть необходимость усиления стропил, в этом случае следует изменить конструкцию. Может потребоваться, например, использование дополнительных накладок или древесины большего сечения, чем планировалось. Также важен вес всей стропильной системы. В этом случае расчеты производятся с учетом не только сечения древесины, но и ее плотности и влажности, а также расстояния между стропилами.

Проектирование стропильной системы скатной крыши

Скатная крыша очень популярна, поскольку ее монтаж считается относительно простым и быстрым этапом строительства дома. Различные типы скатных крыш позволяют выбрать подходящий вариант для конкретного здания. Такую конструкцию крыши не слишком сложно установить, если у вас есть хоть небольшой строительный опыт, но вы, конечно, не сможете сделать это самостоятельно. Все работы выполняются поэтапно, с учетом особенностей такой крыши.

Особенности

При возведении скатной крыши устанавливается стропильная система и основные детали конструкции крыши. К ним относятся каркас (в виде стропил с подкосами), мауэрлат. Они изготавливаются из качественной древесины в виде брусьев 150х150 мм и досок 50х150 мм. Традиционными считаются двухскатные крыши симметричного типа, с прямыми скатами (двускатная крыша). Угол наклона такой крыши достигает 45 градусов, что позволяет избежать нагрузок на конструкцию (например, при снегопаде и ветре).

Другие конструкции скатных крыш, например, шатровая, допускают установку чердака под крышей. В этом случае скаты в верхней части крыши более пологие, а в нижней – более крутые. Скатная крыша должна быть построена на более сложной и прочной конструкции. При строительстве асимметричной крыши конёк смещается от центра. Это делается с учетом конструктивных особенностей здания.

Онлайн-калькулятор крыши

Чтобы узнать примерную стоимость скатной крыши, воспользуйтесь приведенным ниже калькулятором:

Судя по названию, такие крыши имеют только два ската, которые могут иметь одинаковую или разную площадь. Первые называются симметричными, а вторые – асимметричными.

Не все скатные крыши состоят из одинаковых элементов. Однако есть основные, которые присутствуют во всех конструкциях.

1. Мауэрлат – Брус 100х100 мм (минимального сечения), на который опирается стропильная система. Основное назначение – равномерно распределять нагрузку, действующую от конструкции крыши на стены здания. Стропила крыши крепятся к стенам (существует несколько вариантов).
2. Стропила, Иначе называются стропилами. Это доски (редко деревянные) толщиной не менее 50 мм, которые наклонены к стенам. Они образуют стропила. Их нижний конец крепится к крыше, а верхний – к коньковой балке или друг к другу.
3. Коньковая балка используется не всегда, только когда крыша покрыта консольными стропилами. Подробнее об этом ниже. Его функция заключается в поддержке стропил.

Дополнительные брусья, которые используются не во всех конструкциях скатных крыш.

1. Кронштейны под коньковой балкой. Устанавливаются только в том случае, если в конструкции крыши они предусмотрены.
2. Коньковые кронштейны. Используются только в том случае, если ширина конструкции превышает 12 метров. Чем длиннее стропила, тем ниже их несущая способность.
3. Прогон, также известный как брус, Обрешетка, также известная как балка, устанавливается на стойки поперек стропил. Именно на нее опираются стропила, а не на стойки.
4. Балка – Брус, параллельный обрешетке, только в нижней части. На него крепятся стропила.
5. Стяжки. Это брусья, которые удерживают парные стропила вместе.

Типы стропильных систем

Их существует два: висячие и наслонные. Первый тип, при котором верхние концы стропил опираются друг на друга и соединяются между собой. Для увеличения прочности соединения и надежности конструкции между ними часто устанавливают стяжку.

Во втором типе ноги опираются на конёк. Они также могут быть стянуты стяжкой, если целью является увеличение несущей способности всей системы.

Обратите внимание, что потолочная балка, на которую опираются ножки, может быть использована в качестве натяжного элемента для подвесного типа.

Основные типы карнизов

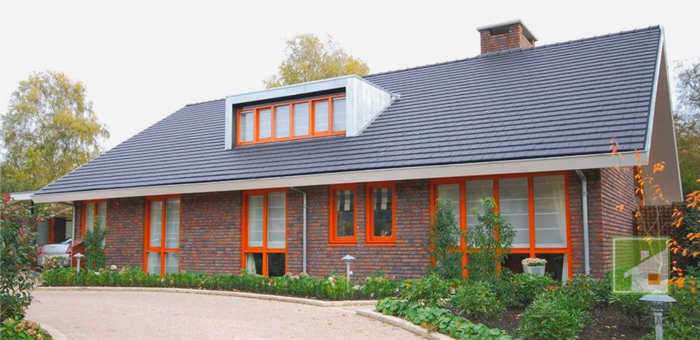

Визуально свес крыши увеличивает размеры дома и зрительно уменьшает высоту здания или дома. Существует несколько основных вариаций этого элемента крыши:

• Дома с жилой мансардой. При проектировании мансардной крыши учитывается максимальная ширина карниза. Это делается не только для создания эстетических пропорций, но и для защиты вертикальных поверхностей фасада под выступающими склонами мансарды.

• Дома, расположенные в спокойной климатической зоне. Если здание расположено в зоне с низкой ветровой нагрузкой, то в таких случаях ветер не будет "задувать" дождь на внешние фасадные стены. Поэтому в таких районах нередко встречаются здания без карнизов. Примером может служить архитектурная классика – английский особняк с каменными стенами и черепичной крышей с небольшим узким карнизом. Такое минималистское решение карниза оправдано: каменные стены и узкие оконные проемы не требуют особой защиты от непогоды.

• Узкий карниз. Дом с узким карнизом выглядит визуально компактным, потому что узкий карниз опирается на свес стены. Это означает, что карниз находится на свесе здания, а карнизная конструкция "обернута" вокруг верхней части здания. Это придает внешнему виду здания элегантность и легкость с устремленными вверх конструктивными линиями и пропорциями. Узкие свесы крыши идеально подходят для зданий, расположенных в черте города с плотной застройкой, при наличии небольшого участка земли или там, где его нет. В таких случаях дома с карнизами минимальных размеров идеально вписываются в окружающую среду благодаря своей практичности.
• Широкие карнизы. Большие свесы крыши создают комфортное и защищенное пространство под крышей. Под внешними стенами дома, оснащенного широкими карнизами, создается уютное пространство, где достаточно разместить скамейки и кресло-качалку, украсить вазами и подвесными горшками с красивоцветущими растениями. В загородном доме под широким навесом можно разместить садовый инвентарь, летнюю кладовую и место для хранения дров. Благодаря широким карнизам, окруженный цветами, зелеными лужайками и травой, дом привлекает внимание своим уникальным стилем и эстетической привлекательностью.

Размеры карниза

Размер карниза может варьироваться в ширину от 0,6 м до 1,5 м. Для того чтобы точно определить длину свеса крыши, необходимо обратиться к техническому регламенту СНиП II.II-26-76, где указаны рекомендуемые размеры карниза в зависимости от технических характеристик конструкции крыши. Кроме того, строительные нормы и правила регламентируют тип конструкции свесов в зависимости от их назначения и вида.

Однако строительные нормы не регламентируют строго свес крыши к горизонтальной поверхности. Существуют общие рекомендации по минимальным свесам в зависимости от кровельного материала:

1. Шифер (асбестоцементные волнистые панели) – минимальный свес не менее 50 мм.
2. Глиняная черепица – Минимальный свес не менее 70 мм.
3. Стальные крыши, волнистые листы – не менее 100 мм.

Для частных домов выбирают такой карниз, который сочетает в себе архитектурную выразительность, эстетическую красоту и защитную функциональность. Хотя установка такого карниза финансово затратна и технически более сложна, многие владельцы сознательно идут на такое увеличение расходов на строительство, поскольку в эксплуатационных характеристиках такой карниз того стоит.

Как создаются фронтонные свесы

Хотя, если очень постараться, можно попробовать сделать это самостоятельно, однако, для качественного свеса. Надежные и долговечные свесы. Вам следует доверить эту работу профессионалу.

В разделе ниже вы узнаете, как правильно выполнить свес козырька. Поняв это, вы сможете лучше понять, как выбрать наиболее удобный вариант для вашей конкретной ситуации.

Читайте также:
Мягкая кровля Tegola: особенности материала

Панели с сайдингом

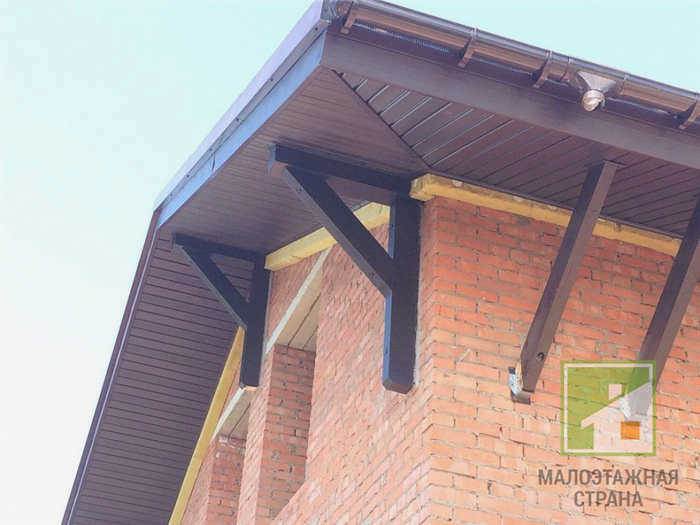

Чтобы сделать такую обрешетку, крыша должна выступать над фронтоном примерно на 50 см. Если вы посмотрите на выступающий край снизу, то увидите стропила, наклоненные наружу.

Вдоль внешнего края к ним крепится древесина. Предположим, что софиты были приобретены в листах по три метра. Чтобы их прикрепить, их нужно предварительно разрезать на куски длиной 50 см.

Вдоль нижней стороны крыши. Брус 5х5 см крепится вплотную к стене. Прикрутите его саморезами так, чтобы нижний край был заподлицо с нижним краем внешнего бруса.

Следующий шаг – аккуратное и точное крепление софита. Установите его сначала на одной стороне крыши, а затем на другой. Сначала закрепите верхнюю часть, затем положите на нее нижнюю часть и закрепите ее.

Перед установкой листов софита убедитесь, что нижние части стропил не торчат. Если это не так, слегка подровняйте их напильником, чтобы прикрепить софит к ровной поверхности.

Специально вырезанные листы устанавливаются рядом с краевым загибом и по краям. Вдоль внешнего края софита прибиваются уголки, чтобы закрыть отверстия. Места, где были вкручены саморезы, следует покрасить, чтобы предотвратить появление ржавчины.

Вентиляция

Следует помнить о вентиляции крыши.

Читайте также:
Все о скатных крышах: от выбора материала до деталей монтажа

Вентиляция может быть обеспечена одним из следующих способов:

1. Один из самых простых способов оставить небольшой зазор между выполненным сайдингом и стеной. Этого вполне достаточно для данной цели. Ширина зазора должна составлять один или полтора сантиметра.
2. При использовании облицовки и в некоторых других случаях вместо некоторых досок можно установить вентиляционные решетки. Вместо некоторых плит можно установить вентиляционные решетки..
3. Если используются софиты, можно использовать перфорированный материал Перфорированный материал.
4. Если карниз закрыт досками, вентиляцию можно обеспечить, сделав зазор между досками. В таких случаях он обычно составляет один сантиметр.

Чтобы определить, достаточна ли полученная вентиляция, можно воспользоваться следующим эмпирическим правилом. Общая площадь отверстий должна составлять не менее одной пятой от общей площади вентилируемой крыши.

Необходимо также учитывать материал крыши. Если это черепичная крыша, то такая крыша все равно немного дышит сама по себе. В других случаях, например, на битумных крышах, рекомендуется увеличить площадь вентиляционных отверстий.

Обратите внимание, что эти отверстия могут привлекать птиц или насекомых. Их следует защитить. Установка сеток поможет предотвратить проникновение птиц. В зазорах лучше использовать сетку, которая защитит не только от насекомых, но и от различного мусора, такого как пыль и сухие листья.
