Алюминиевые сплавы ГОСТ 4784-97. Включает их различные марки: Амг5, Д16 и другие. Они используются в тех случаях, когда приоритетом для конструкции является легкость. Также двутавровые балки из этого материала обладают более высокими эстетическими и антикоррозийными свойствами.

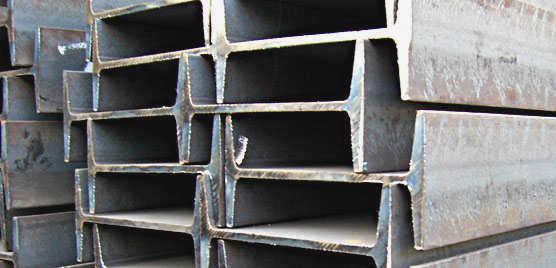

Балки двутавровые
Балка двутавровая (Балка двутавровая) – Вид фасонного металлопроката, имеющий Н-образное поперечное сечение.
Сортамент продукции – это набор размеров и типов какого-либо однородного продукта, в нашем случае стальной двутавровой балки.
Фасонный прокат – Вид металлопроката, который не является полым и имеет сложную форму поперечного сечения. К фасонному прокату относятся:
- Балки.
- Каналы.
- U-образные углы и плоские углы.

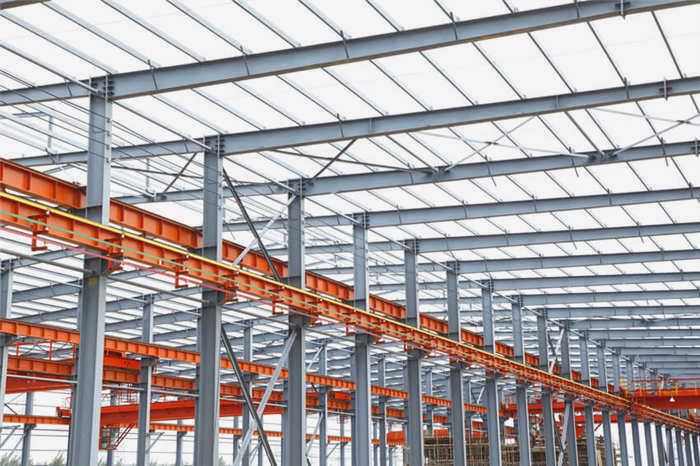

Двутавры и швеллеры используются в строительстве, а также при изготовлении металлоконструкций для формирования несущих рам и в качестве балок перекрытия.
Axvil Metalware – оптовый и розничный продавец:
Первый поставщик металлопроката. Низкие оптовые и розничные цены. Консультации по выбору. Заказ онлайн и в офисе. Резка в размер. Доставка по всей Беларуси, включая выходные дни.
Размеры, предельные отклонения и формы металлических двутавровых балок регламентируются государственными стандартами ГОСТ 8239-89 и ГОСТ 26020-83, в которых также указан порядок маркировки и марки стали, используемые при их производстве.
Балки производятся длиной 3, 6 или 12 метров. При заказе больших партий возможно изготовление двутавровых балок по размерам заказчика.
По сравнению с другими видами металлопроката, двутавровая балка обладает самой высокой степенью прочности и жесткости. Это обусловлено формой прокатного профиля, которая способствует наиболее правильному распределению напряжений по поверхности балки, значительно снижая объем используемого материала. Прочность на разрыв двутавровой балки и цельного металлического прута аналогичного размера почти одинаковы, но вес двутавровой балки более чем в 10 раз меньше.
Типы двутавровых балок
В зависимости от формы сечения двутавровые балки делятся на следующие категории:

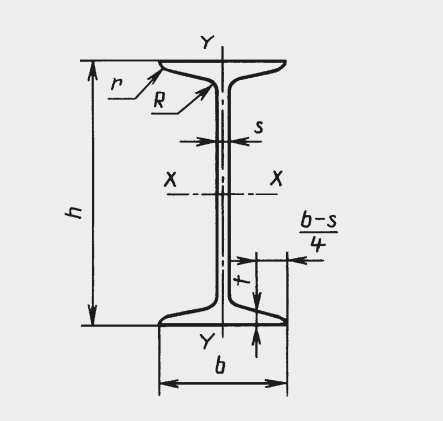

Горячекатаная сталь Двутавровая балка с внутренним боковым уклоном Согласно ГОСТ 8239-89, это двутавр, фланцы которого образуют со стенкой угол от 8 до 12 градусов.
Обычные трубы ГОСТ 26020-83. От предыдущего типа профиля отличается параллельностью краев фланцев. С одной стороны, это упрощает процесс производства, с другой – снижает, хотя и незначительно, сопротивление профиля деформации. В проектной документации его обычно обозначают буквой ".Б».
Балка двутавровая плоская ГОСТ 26020-83. Ширина фланцев в этом профиле увеличена почти в 1,5 раза по сравнению с вышеуказанными типами. Увеличенная форма поперечного сечения положительно влияет на прочность, жесткость и долговечность балки. Она выдерживает на 40% больше нагрузки, чем обычная двутавровая балка. Маркируется буквой ".Ш».
Колонны двутавровые ГОСТ 26020-83 отличаются еще большей шириной фланца. Толщина стенки также увеличена. Что позволяет увеличить их прочность почти на 100%. Применяется в особо ответственных конструкциях. Обозначается буквой "КК».

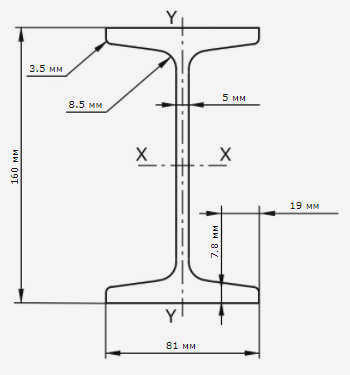

Горячекатаный двутавр сечением Дв.16
Горячекатаный двутавр в поперечном сечении
| Пункт № п/п | Параметр | Единица измерения Единица измерения | Описание параметра | Значение |
| 1 | h (мм) | мм | Высота профиля | 160 |
| 2 | B (мм) | мм | Ширина профиля | 81 |
| 3 | S (мм) стена | мм | толщина стенки | 5 |
| 4 | t (мм) фланец | мм | Средняя толщина фланца | 7,8 |
| 6 | R (мм) | мм | Радиус кривизны стенки | 8,5 |
| 7 | r (мм) | мм | Радиус кривизны фланца | 3,5 |
| 8 | F | см² | Площадь поперечного сечения | 20,2 |
| 9 | M (кг/м) | кг/м | Номинальная масса 1 метра двутавровой балки | 15,9 |
| 10 | м/т | н.м/т | Количество н.м./тонна | 62,893 |
| 11 | Ix | см⁴ | Момент инерции | 873 |
| 12 | Wx | см³ | Момент сопротивления | 109 |
| 13 | iix | мм | Радиус инерции | 6,57 |
| 13 | Sx | см³ | Статический момент | 62,3 |
| 14 | Iy | см⁴ | Момент инерции | 58,6 |
| 15 | Wy | см³ | Момент сопротивления | 14,5 |
| 16 | iiy | мм | Радиус инерции | 1,7 |
ГОСТ двутавровые балки
Поделиться:
Facebook
Twitter
Вконтакте
Одноклассники
Google+
- Предыдущая запись Два бруска 14
- Следующая запись Трубы 18
Без комментариев
Добавить комментарий Отменить ответ
Двутавр 45М
Содержание1 Балка двутавровая Дв.45М (Двутавр специальный)2 Поперечные сечения горячекатаной двутавровой балки Дв.45М3 ГОСТ Дв.45М.
Балка двутавровая 36М.
Содержание1 Балка двутавровая Дв.36М (Двутавр специальный)2 Сечения горячекатаной двутавровой балки Дв.36М3 ГОСТ Балка двутавровая Дв.36М.
Балка двутавровая 30М.
Содержание1 Балка двутавровая Дв.30М (Двутавр специальный)2 Сечения горячекатаного проката Дв.30М3 ГОСТ Балка двутавровая Дв.30М.
Балка двутавровая 24М
Содержание1 Балка двутавровая Дв.24М (специальная двутавровая балка)2 Балка двутавровая горячекатаная Дв.24М3 ГОСТ Балка двутавровая Дв.24М.
Балка двутавровая 18М.
Содержание1 Балка двутавровая Дв.18М (Двутавр специальный)2 Балка двутавровая горячекатаная Дв.18М3 Балка двутавровая ГОСТ Дв.18М.
Двутавровая труба 36С
Содержание1 Двутавровая балка Дв.36С (Двутавр специальный)2 Поперечные сечения горячекатаной двутавровой балки Дв.36С3 ГОСТ Двутавровая балка Дв.36С.
Балка двутавровая 27Са.
Содержание1 Балка двутавровая Дв.27Са (Двутавр специальный)2 Сечения горячекатаной двутавровой балки Дв.22С3 ГОСТ Дв.27Са.
Балка двутавровая 27С
Содержание1 Балка двутавровая Дв.27С (Двутавр специальный)2 Сечения горячекатаной двутавровой балки Дв.27С3 ГОСТ Дв.27С.
Технические характеристики
Технические и эксплуатационные характеристики двутавровой балки определяют ее применение в различных отраслях промышленности. Как правило, балки №16 чаще всего используются при строительстве многоцелевых конструкций. Однако во многих областях промышленности также могут быть востребованы положительные свойства изделия, основными из которых являются прочность и одновременно легкость.
Технические параметры двутавровой балки №16 следующие:
- вес 1п/м изделия – 15,8 кг;
- высота изделия – 160 мм;
- Значение ширины кромки – 82 мм;
- Толщина материала стенок – 50 мм.
| 20,2 см 2 | 15,9 кг | 873 см 4 | 109 см 3 | 6,57 см | 62,3 см 3 | 58,6 см 4 | 14,5 см 3 | 1,7 см |

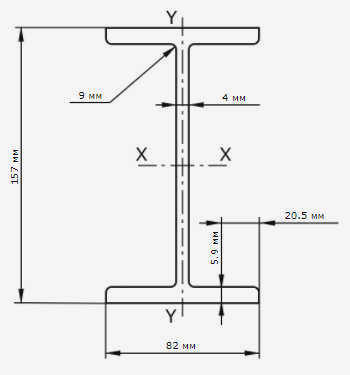

| 16,18 см 2 | 12,7 кг | 689 см 4 | 87,8 см 3 | 49,5 см 3 | 6,53 см | 54,4 см 4 | 13,3 см 3 | 1,83 см |
Применение продукции
Балка двутавровая 16 широко используется в стальных конструкциях, рассчитанных на различные нагрузки. Использование двутавровых балок позволяет придать значительную прочность возводимым конструкциям, а также повысить их износостойкость. Кроме того, применение двутавровых балок в строительстве значительно сокращает сроки строительства и конечную стоимость работ.
Обычные (обозначение "Б") двутавровые балки имеют высокий порог прочности. Исходя из этого свойства, данные изделия используются для обеспечения устойчивости и надежности конструкции. Как правило, такая балка используется в тяжелом машиностроении или при ремонтных работах.
Колончатые варианты (обозначенные буквой "К") имеют увеличенную толщину материала на параллельных фланцах. Они используются строителями для высоких зданий. Профили этого класса изготавливаются по технологии низколегированной прокатки на специальном оборудовании.
Широкофланцевая продукция (обозначается буквой "Ш") незаменима в строительных работах благодаря своей невероятной прочности, а также способности выдерживать значительные нагрузки.
