Двутавр 20 размеры таблица - строительство и ремонт

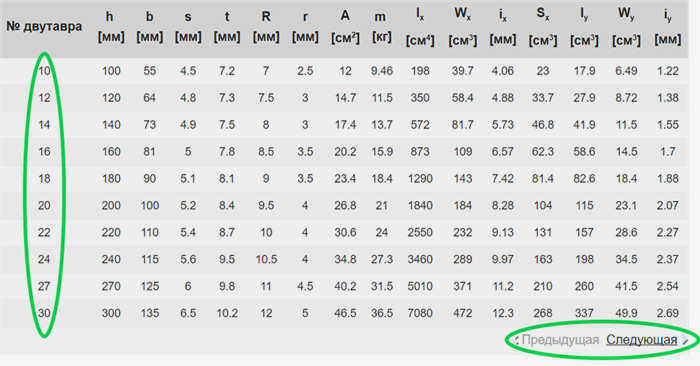

Изготавливаемые в соответствии с ГОСТ 26020-83 и СТО АСЧМ 20-93, двутавровые балки по размерам бывают следующих типов:

Содержание

Характеристика и применение двутавровой балки № 20

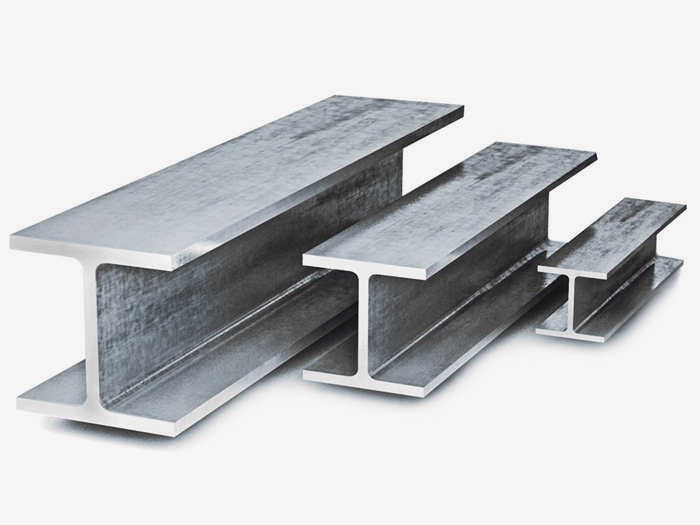

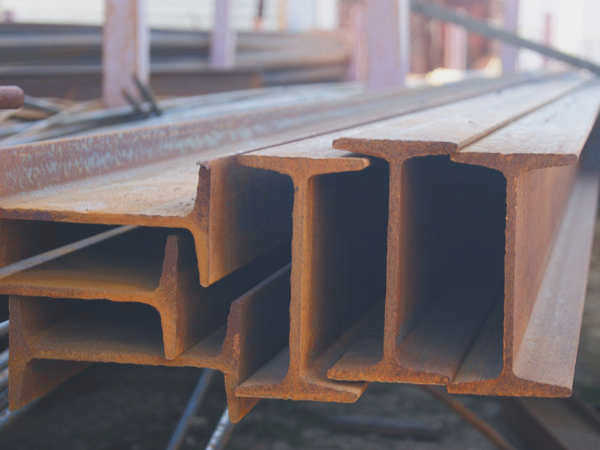

Балка двутавровая № 20 – это вид фасонного стального проката. Она имеет Н-образное сечение и высоту стенки 200 мм (или около 200 мм). Она производится путем горячей прокатки или сварки заготовок. В крупномасштабном гражданском и промышленном строительстве чаще всего используется горячекатаный прокат. Трубы 20 выпускаются в нескольких вариантах, их сортамент регламентируется ГОСТ 8239-89, ГОСТ 26020-83, СТО АСЧМ 20-93.

Используемые марки стали

При производстве стандартных двутавровых балок для умеренных климатических условий используются марки стали обыкновенного качества по ГОСТ 380-2005. Наиболее распространенными являются Ст3сп/Ст3пс. Альтернативно, другие марки с содержанием углерода менее 0,6% C. Эти стали характеризуются неограниченной свариваемостью. Коррозионная стойкость стального проката повышается путем оцинковки.

Балки двутавровые из низколегированной стали 09Г2С используются для конструкций, предназначенных для эксплуатации при низких температурах. Их коррозионная стойкость выше, чем у изделий из обычной углеродистой стали.

Балки из легированных сталей используются для применения в горячих цехах: 15Cr5, 15Cr6Sm.

Виды двутавровых балок 30 и их основные характеристики

В зависимости от наклона внутренних поверхностей фланцев двутавровые балки делятся на 2 группы: с наклонными внутренними поверхностями и с параллельными поверхностями.

Балка двутавровая № 30 с наклонными внутренними поверхностями фланцев:

Металлопрокат общего назначения изготавливается по ГОСТ 8239-89. Уклон внутренних поверхностей находится в диапазоне 6-12%. Металлопрокат востребован при строительстве многоэтажных гражданских и промышленных зданий. Его используют для возведения пролетов, усиления фундаментов крупногабаритных сооружений.
Балка специального назначения производится в соответствии с ГОСТ 19425-74. Балка фланцевая 30М имеет диапазон наклона внутренних граней – 6-12%. Продукция используется для монтажа подвесных дорог. Уклон в изделиях 30С составляет до 16%. Обозначение металлопроката буквой "С" – Усиление вертикальных и наклонных горных выработок.

Размеры двутавровой балки 30 с параллельными сторонами фланцев регламентируются ГОСТ 26020-83.

Виды проката:

Обычный – 30Б1 и 30Б2. Балка 30Б2 имеет более массивное сечение по сравнению с балкой Б1 и может выдерживать большие нагрузки.
Широкая балка – 30Ш1, 30Ш2, 30Ш3, изготавливается с увеличенной шириной фланца, используется для колонн и опор, для монтажа рельсов. Чем выше числовой индекс профиля, тем он прочнее.
Колонные – 30К1, 30К2, 30К3. В сечении этих изделий высота стенки равна (примерно или точно) ширине полки. Самой большой массой 1 м в этой серии является двутавровая балка 30К3. Изделия колонной серии используются для колонн и вертикальных опор в многоэтажных жилых и промышленных зданиях.

Нормативный документ СТО ASSM 20-93 был разработан "Ассоциацией по стандартизации продукции, производимой в черной металлургии". Он регламентирует те же типы двутавровых балок под номером 30, что и ГОСТ 26020-83: нормальные, широкополочные и колонны. Однако размеры поперечного сечения несколько отличаются.

Горячекатаные стальные двутавровые балки с параллельными поверхностями фланцев (широколегированные двутавровые балки) по ГОСТ 26020-83

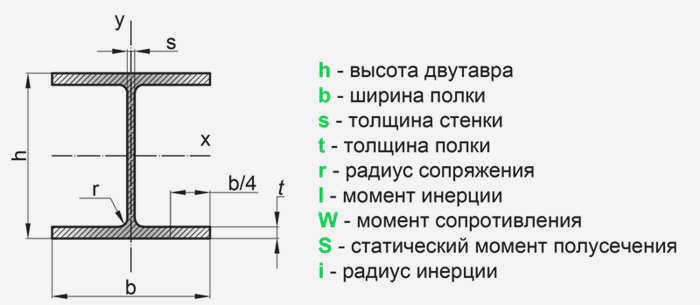

В таблице ниже приведены геометрические характеристики широкополочных легированных двутавровых балок H2s

I-beam No. h
[мм] b
[мм] s
[мм] t
[мм] r
[мм] А
[см 2 ]. m
[кг] Ix
[см 4 ]
Wx
[см 3 ]
ix
[см] Sx
[см 3 ]
Iy
[см 4 ]
Wy
[см 3 ]
iy
[см]

20Ш1	193	150	6	9	13	38.95	30.6	2660	275	153	8.26	507	67.6	3.61
23Ш1	226	155	6.5	10	14	46.08	36.2	4260	377	210	9.62	622	80.2	3.67
26Ш1	251	180	7	10	16	54.37	42.7	6225	496	276	10.7	974	108.2	4.23
26Ш2	255	180	7.5	12	16	62.73	49.2	7429	583	325	10.88	1138	129.8	4.31
30Ш1	291	200	8	11	18	68.31	53.6	10400	715	398	12.34	1470	147	4.64
30Ш2	295	200	8.5	13	18	77.65	61	12200	827	452	12.53	1737	173.7	4.73
30Ш3	299	200	9	15	18	87	68.3	14040	939	523	12.7	2004	200.4	4.8
35Ш1	338	250	9.5	12.5	20	95.67	75.1	19790	1171	651	14.38	3260	261	5.84
35Ш2	341	250	10	14	20	104.74	82.2	22070	1295	721	14.52	3650	292	5.9
35Ш3	345	250	10.5	16	20	116.3	91.3	25140	1458	813	14.7	4170	334	5.99
40Ш1	388	300	9.5	14	22	122.4	96.1	34360	1771	976	16.76	6306	420	7.18
40Ш2	392	300	11.5	16	22	141.6	111.1	39700	2025	1125	16.75	7209	481	7.14
40Ш3	396	300	12.5	18	22	157.2	123.4	44740	2260	1259	16.87	8111	541	7.18
50Ш1	484	300	11	15	26	145.7	114.4	60930	2518	1403	20.45	6762	451	6.81
50Ш2	489	300	14.5	17.5	26	176.6	138.7	72530	2967	1676	20.26	7900	526	6.69
50Ш3	495	300	15.5	20.5	26	199.2	156.4	84200	3402	1923	20.56	9250	617	6.81
50Ш4	501	300	16.5	23.5	26	221.7	174.1	96150	3838	2173	20.82	10600	707	6.92
60Ш1	580	320	12	17	28	181.1	142.1	107300	3701	2068	24.35	9302	581	7.17
60Ш2	587	320	16	20.5	28	225.3	176.9	131800	4490	2344	24.19	11230	702	7.06
60Ш3	595	320	18	24.5	28	261.8	205.5	156900	5273	2997	24.48	13420	839	7.16
60Ш4	603	320	20	28.5	28	298.34	234.2	182500	6055	3455	24.73	15620	976	7.23
70Ш1	683	320	13.5	19	30	216.4	169.9	172000	5036	2843	28.19	10400	650	6.93
70Ш2	691	320	15	23	30	251.7	197.6	205500	5949	3360	28.58	12590	787	7.07
70Ш3	700	320	18	27.5	30	299.8	235.4	247100	7059	4017	28.72	15070	942	7.09
70Ш4	708	320	20.5	31.5	30	341.6	268.1	284400	8033	4598	28.83	17270	1079	7.11
70Ш5	718	320	23	35.5	30	389.7	305.9	330600	9210	5298	29.13	20020	1251	7.17

Горячекатаные стальные двутавровые балки с параллельными гранями фланцев (колонная двутавровая балка) по ГОСТ 26020-83

Характеристики колонных двутавровых балок приведены в таблице ниже.

Двутавровая балка № H
[мм]. B
[мм] s
[мм] t
[мм] r
[мм] А
[см 2 ]. m
[кг] Ix
[см 4 ]
Wx
[см 3 ]
ix
[см] Sx
[см 3 ]
Iy
[cm 4 ]
Wy
[см 3 ]
iy
[см]

20К1	195	200	6.5	10	13	52.82	41.5	3820	392	216	8.5	1334	133	5.03
20К2	198	200	7	11.5	13	59.7	46.9	4422	447	247	8.61	1534	153	5.07
23К1	227	240	7	10.5	14	65.51	52.2	6589	580	318	9.95	2421	202	6.03
23К2	230	240	8	12	14	75.77	59.5	7601	661	365	10.02	2766	231	6.04
26К1	255	260	8	12	16	83.08	65.2	10300	809	445	11.14	3517	271	6.51
26К2	258	260	9	13.5	16	93.19	73.2	11700	907	501	11.21	3957	304	6.52
26К3	262	260	10	15.5	16	109.9	83.1	13560	1035	576	11.32	4544	349	6.55
30К1	296	300	9	13.5	18	108	84.8	18110	1223	672	12.95	6079	405	7.5
30К2	300	300	10	15.5	18	122.7	96.3	20936	1395	771	13.05	6980	465	7.54
30К3	304	300	11.5	17.5	18	138.72	108.9	23910	1573	874	13.12	7881	525	7.54
35К1	343	350	10	15	20	139.7	109.7	31610	1843	1010	15.04	10720	613	8.76
35К2	348	350	11	17.5	20	160.4	125.9	37090	2132	1173	15.21	12510	715	8.83
35К3	353	350	13	20	20	184.1	144.5	42970	2435	1351	15.28	14300	817	8.84
40К1	393	400	11	16.5	22	175.9	138	52400	2664	1457	17.26	17610	880	10
40К2	400	400	13	20	22	210.96	165.6	64140	3207	1767	17.44	21350	1067	10.05
40К3	409	400	16	24.5	22	257.8	202.3	80040	3914	2180	17.62	26150	1307	10.07
40К4	419	400	19	29.5	22	308.6	242.2	98340	4694	2642	17.85	31500	1575	10.1
40К5	431	400	23	35.5	22	371	291.2	121570	5642	3217	18.1	37910	1896	10.11
