Дымоходы "сэндвич" из нержавеющей стали обладают наилучшими техническими свойствами и функциональностью. Единственный их недостаток – высокая цена.
Дымоход из сэндвич-трубы: как собрать и не ошибиться
Двухконтурный дымоход с внутренней изоляцией – совершенно новая концепция. И в плане пожарной безопасности современный дымоход из сэндвич-трубы не уступает своему кирпичному аналогу, а по устойчивости к конденсату даже превосходит их. Если вы хотите купить или сделать своими руками действительно качественное изделие такого типа, то наша статья – настоящая находка для вас!
Сэндвич-труба отличается от обычной трубы тем, что состоит из внутренней и внешней стальной части, между которыми находится теплоизоляционный материал. Это означает, что существует внешняя оболочка и начинка. Давайте теперь перечислим основные преимущества такой конструкции:
- Отличная стабильная тяга;
- Практически полное отсутствие конденсата;
- сохранение тепла внутри трубы в течение длительного времени и относительно сносной температуры внешней оболочки;
- простота сборки и установки.
И многое другое, что становится заметным уже в процессе эксплуатации. Поверьте, такая конструкция не зря набирает популярность!
Проектирование безопасного многослойного дымохода
Для начала давайте разберемся, что именно представляет собой современный многослойный дымоход:
Теперь поговорим о законах физики. Современные многослойные трубы, созданные из нержавеющей стали, способны выдержать температуру 600 градусов Цельсия без изменения структуры металла. Но такая труба способна генерировать тепло к ограждающим конструкциям здания всего за четыре-пять часов хорошего обжига.
Кроме того, многие современные сэндвич-дымоходы продаются с параметром "до 400 градусов Цельсия", а уже выше этого порога нержавеющая сталь быстро теряет свои свойства: горит, обжигает и воспламеняет изоляцию. И чем толще слой изоляции, тем быстрее это происходит.
Но все это не означает, что от сэндвич-дымохода нужно отказаться! Для сравнения, одноконтурный стальной дымоход излучает самое сильное тепло и может нагреть легковоспламеняющиеся конструкции до 40 см, даже до того, как они загорятся.
Так каково же решение? Делать все с нуля и качественно! И такой, казалось бы, самодельный дымоход на практике часто оказывается надежнее и безопаснее своих магазинных аналогов.
Перед вами отличный видео мастер-класс, который наглядно демонстрирует, что абсолютно реально сделать эффективный и надежный сэндвич-дымоход самостоятельно, используя обычные материалы, продающиеся в любом супермаркете DIY:

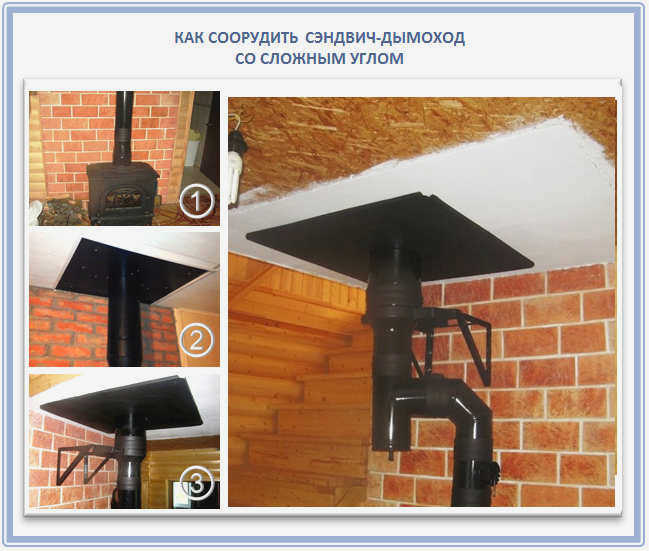

Иногда конструкция дымохода предполагает сложные проходы и детали, например, если помещение имеет необычную геометрию или если установка простого вертикального дымохода небезопасна с пожарной точки зрения:
Конструкция такого дымохода относительно проста:

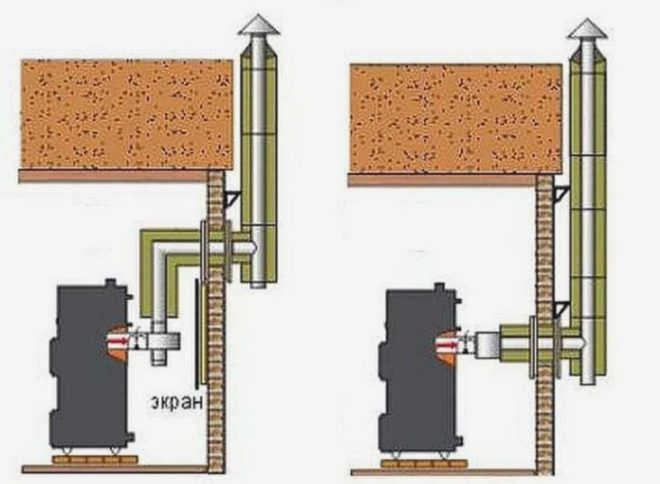

Как строится дымоход через стену
Дымоход – это инженерная конструкция, предназначенная для отвода дымовых газов, образующихся при сгорании топлива, из помещения на безопасную высоту.
Необходимость в этом устройстве возникает в связи с тем, что процесс горения вызывает следующие негативные последствия
- Ядовитые газы, опасные для здоровья человека, которые должны выводиться наружу;
- частицы копоти, которые, если их вовремя не удалить, могут попасть в организм человека или накопиться на мебели
- водяной пар, который способствует образованию сырости и впоследствии плесени в помещении;
- пожарная опасность.
Дымоходы эффективно справляются со всеми этими проблемами. Они отвечают за хорошую тягу, которая, с одной стороны, выводит вредные и ненужные вещества наружу, а с другой – улучшает процесс горения в топке за счет притока кислорода.

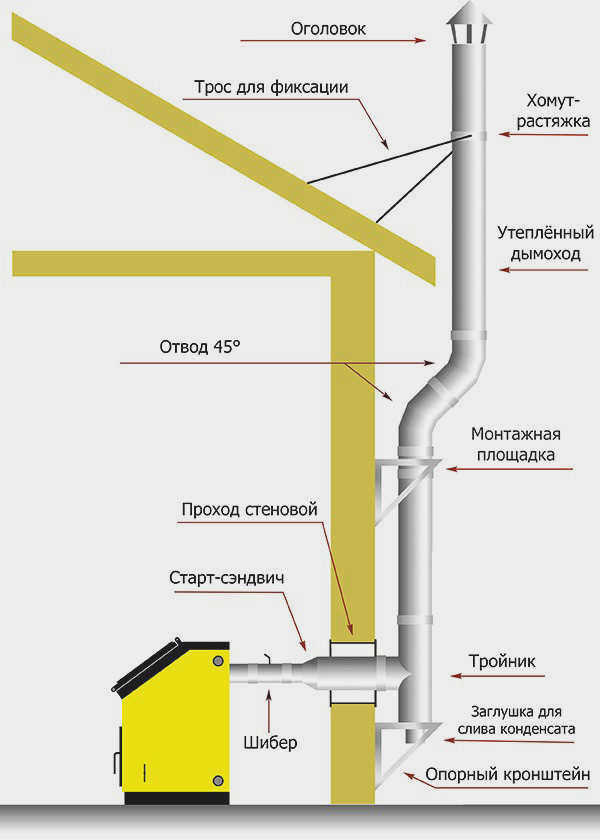

Дымоход в основном состоит из труб. Обычно она прокладывается вертикально, но есть и небольшой горизонтальный участок, который идет от котла к стене. Конструкция также включает вертикальный короб и колпак, который крепится к верхней трубе для предотвращения попадания осадков и мусора. Кроме того, имеются задвижки для смотровых люков. Они позволяют периодически очищать стенки дымохода от сажи.

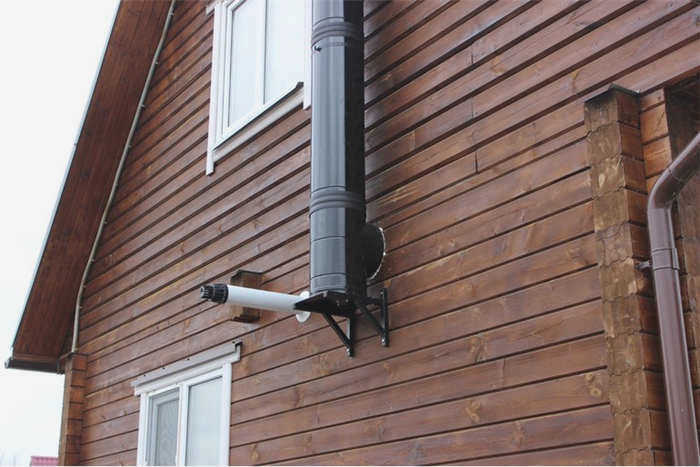

Дымоходы устанавливаются и крепятся к фасаду здания. Сначала, проходя через стену, дымоход располагается горизонтально, а затем поднимается вверх.
Установка дымовой трубы через стену зависит от следующих основных параметров
- высота строения;
- объем внутреннего дымохода
- требования к теплоизоляции;
- расположение колпака (верхней части защитной трубы) по отношению к верху крыши;
- противопожарная защита.
Преимущества прохождения дымохода через стену:
Типы конструкции дымохода
Перед установкой дымохода, проходящего через стену, полезно ознакомиться с различными типами дымоходных устройств.
В зависимости от конструкции они делятся на:
- Одностенные. Для их изготовления используется листовая сталь. Первоначально это самый простой и дешевый вариант. Однако впоследствии в процессе установки вам придется потратить время, силы и деньги на изоляцию. Они недолговечны, но подходят для небольших загородных домов и бунгало.
- Двустенные. Это многоуровневые системы. Они отличаются наличием нескольких слоев. Теплоизоляционный материал размещается между их стенками. Поэтому их главное преимущество заключается в том, что их не нужно утеплять. Они выигрывают по простоте монтажа и даже по конечной цене установки, хотя изначально они дороже своих одностенных аналогов. Они считаются более огнестойкими, поскольку изоляция находится внутри, а не снаружи, и имеют более привлекательный внешний вид.
Двусторонние дымоходы являются наиболее распространенным выбором.
Сквозные дымоходы также различаются по материалу изготовления. Они делятся на:
- стальные. В настоящее время это самый популярный вариант. Недорогой, долговечный. Наиболее прост в установке. Но одностенные модели требуют внешней теплоизоляции. В противном случае внутри труб будет образовываться конденсат, снижая уровень тяги.

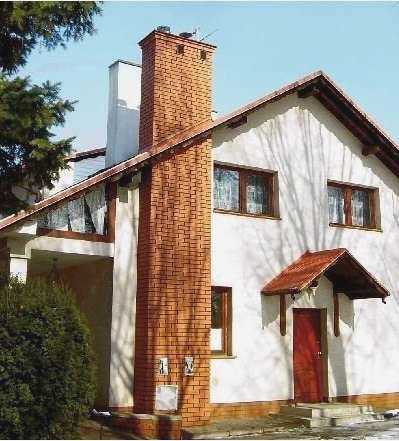

- Каменные дымоходы. До появления многослойных систем они были самыми распространенными. В настоящее время они обычно строятся внутри здания, а стальная конструкция выводится через стену. В каменных конструкциях используется фундамент и стена вокруг дымохода. Поэтому такие конструкции дороже и сложнее строить. Это также влияет на внешний вид здания.
Типы и конструкции
Металлические дымоходы делятся по типу конструкции:
- Одностенные. Используются в качестве временных выходов, например, для плит в саунах;

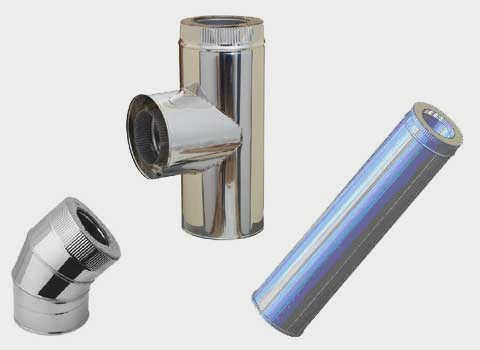

- Двустенные, известные как "сэндвич". Состоят из внутренней и внешней труб с изоляцией между ними;
- Концентрические дымоходы. Двухканальная конструкция, одновременно осуществляющая отвод дыма и подачу кислорода к плите. Используются только для отопительных приборов с закрытой камерой сгорания.
- Прямые дымовые трубы. Устанавливаются вертикально и ведут через крышу наружу;
- Боковое расширение. Выводятся коленом наружу и устанавливаются вдоль стены дома;
- Внутренние боковые дымоходы выходят в дымоход, встроенный в стену или встроенный в несущую стену дома.

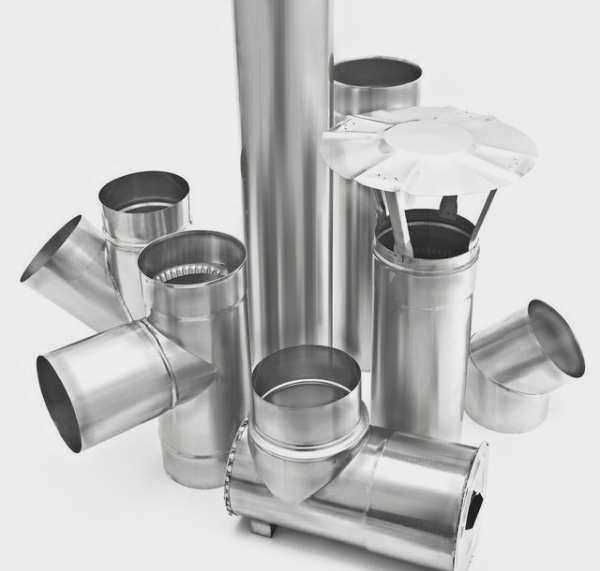

Стальные дымовые трубы изготавливаются из различных металлов.
Из черной стали
Дымоходы из этого материала имеют низкую цену. Они не обладают лучшими прочностными характеристиками, но могут стабильно выдерживать температуру до 500С.
Для увеличения срока службы используются эмалированные изделия и трубы с более толстыми стенками. Такой тип дымохода чаще всего устанавливают в загородных домах и банях, где отопительные приборы используются не так интенсивно.
Изготавливается из низколегированной стали
Небольшие добавки легирующих элементов придают таким отводам повышенную коррозионную стойкость и долговечность. Они выдерживают рабочую температуру 1200 оС. Их можно подключать к печам на твердом топливе.
ЧИТАТЬ: Как выбрать идеальные вентиляционные каналы из пластика (ПВХ) и как их крепить?
Изготовлены из оцинкованного железа
Трубы из этого материала практически не ржавеют и имеют более низкую цену, чем из нержавеющей стали. Однако существуют опасения по поводу их негативного влияния на здоровье человека. При нагревании до температуры выше 419C цинк начинает выделять токсичные пары.
Преимущества и недостатки
Преимущества металлических дымоходов перед дымоходами из кирпичной кладки включают:
- легкость конструкции, разнообразие конфигураций установки;
- оптимальное соотношение цена/качество и простота монтажа;
- простой и быстрый процесс сборки и установки;
- гладкая поверхность внутренних стенок, на которых не задерживаются продукты горения.
Металлические дымоходы имеют ограничения, к недостаткам которых следует отнести:
- высокую стоимость отдельных конструкций из нержавеющей стали;
- невозможность использования для постоянных рабочих температур, превышающих 500°C;
- За исключением некоторых видов нержавеющей стали, дымоходы из других металлов сильно подвержены ржавлению.
Особенности монтажа
При установке дымохода рекомендуется соблюдать несколько правил.
Основное правило заключается в том, что все предметы, окружающие дымоход, должны нагреваться не более чем до 50°C. Стальной дымоход характеризуется высокими температурами. Стальным дымоходам свойственно нагреваться, поэтому при их монтаже рекомендуется установить дополнительный слой теплоизоляции. Эту проблему можно решить, используя готовые многослойные системы.
Дымоход должен быть проложен на безопасном расстоянии от электрических кабелей, газовых труб и деревьев.

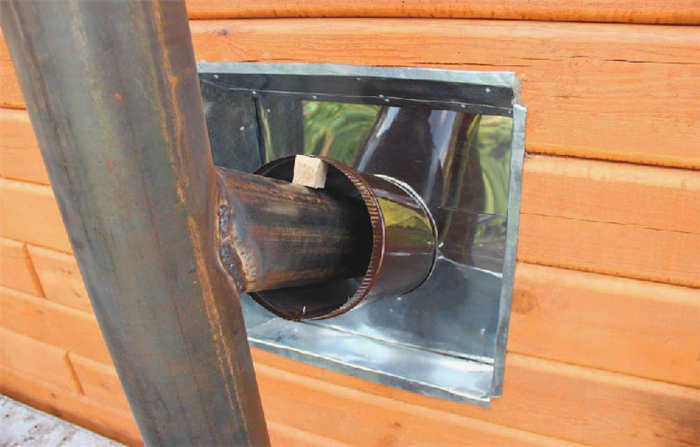

Там, где дымоход проходит через стены или крышу, между дымоходом и соответствующим материалом должен быть толстый слой термостойкого герметика. Такой же герметик должен быть помещен между трубами на их стыках.
Еще одно правило касается соединений: одна труба должна входить в другую на расстоянии, равном радиусу внешнего сечения трубы.
При установке дымохода необходимо учитывать, что труба не должна быть конической, иначе пострадает аэродинамика дымохода.
Горизонтальные участки не должны быть длиннее 100 см.
В нижней части дымохода имеется смотровое окно, т.е. съемный элемент дымохода. Верхняя секция завершается колпаком с искрогасителем и конусом.
Обслуживание, ремонт и чистка стальных дымоходов
Стальные дымоходы просты в обслуживании. Рекомендуется проверять в них индикатор тяги через смотровое отверстие, оставленное при установке. Это следует делать каждые три месяца. Через такие же промежутки времени следует чистить дымоход.
Механические методы очистки могут поцарапать стальной дымоход, поэтому лучше доверить это профессионалам.
В домашних условиях часто используются химические методы очистки с помощью специальных веществ, которые помещаются в очаг. Когда химические соединения сгорают, газы поднимаются вверх по дымоходу и растворяют скопления сажи в дымоходе.
В стальном дымоходе часто образуется конденсат, который может выводиться через оставленное на месте смотровое окно.
Ремонт стального дымохода обычно заключается в полной или частичной замене конструкции новыми трубами. Это самый надежный метод устранения проблемы.
