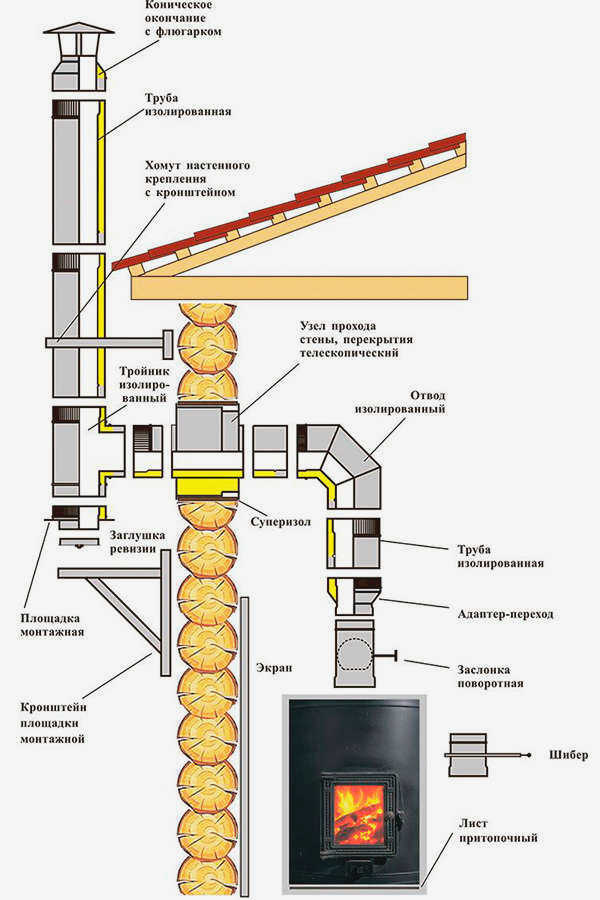

Дымоход в бане через стену под углом

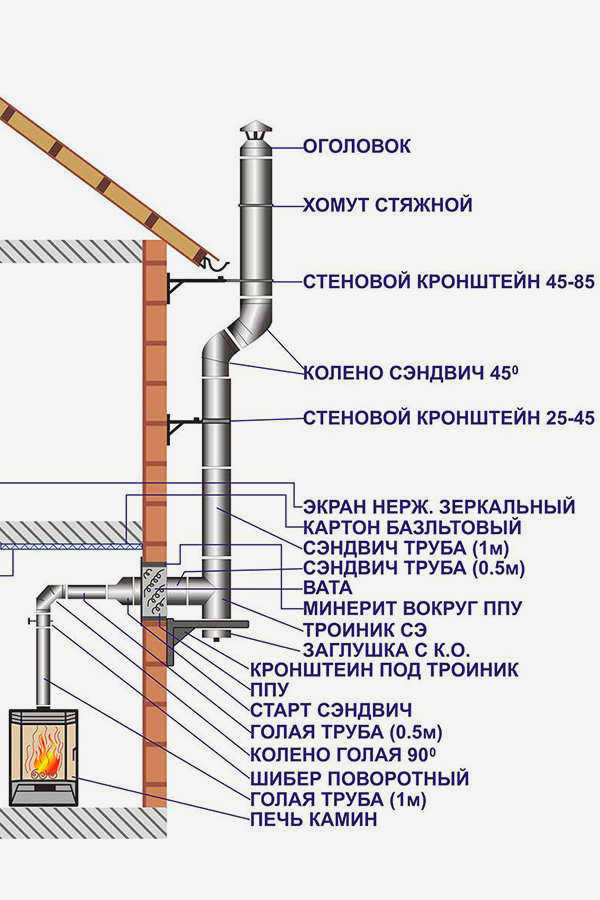

Обратите внимание, что вертикальное подключение дымохода может быть выполнено и с помощью вертикальной дымовой трубы. В этом случае просто присоедините специальное колено, чтобы создать горизонтальную линию выхода через стену, а затем верните ее в вертикальное положение.

Как подключить дымоход через стену: расчеты и схемы + пошаговая инструкция по монтажу

Современный человек – очень теплолюбивое существо, и существовать в доме без отопления невозможно. Теплогенератор с дымоходом – самая сложная и потенциально опасная инженерная система. Дымоход – это довольно громоздкая и сложная конструкция, и если плита или камин расположены на внешней стене дома, то наиболее практичным вариантом является прокладка дымохода через стену.

Мы предлагаем нашему постоянному читателю узнать, как сделать дымоход снаружи дома своими руками.

Что это такое и для чего он используется

Дымоход – это вертикально расположенная конструкция с полостью внутри, через которую горячие продукты сгорания топлива выводятся в атмосферу. По сути, это короб из негорючего материала (кирпича, металла, керамики, асбестоцемента, бетона), служащий для отвода продуктов сгорания вверх из камеры сгорания (очага) под действием тяги.

Дымоход предназначен для вывода продуктов сгорания за пределы дома. Дым представляет серьезную опасность для людей:

• Дымовые газы содержат двуокись углерода и угарный газ, которые являются ядовитыми для человека.
• Дым содержит оксиды серы, азота и некоторые другие элементы, которые соединяются с водяным паром и образуют агрессивные и вредные кислоты.
• Дым содержит частицы сажи, которые без вытяжки оседают в помещениях, на потолках, мебели, вещах и в легких людей и животных.
• Дым содержит большое количество водяного пара, образующегося при сгорании углеводородов – этот пар также конденсируется на стенах и окнах, создавая высокую влажность и способствуя образованию грибков и плесени.
• Кроме того, горячие газы могут стать причиной пожара.

Здоровье и даже жизнь вас и вашей семьи зависят от правильной системы дымохода и выбора высококачественных материалов.

Виды банных дымоходов

Дымоход – это инженерная система, предназначенная для отвода продуктов сгорания топлива, представляющих опасность для конструктивных элементов здания и людей, естественной или принудительной тягой на безопасную высоту. Функция дымохода заключается в защите горючих элементов здания от раскаленных газов и химически агрессивного конденсата, а также в защите людей от дыма и угарного газа.

Дымоходы различают в зависимости от материала и типа конструкции.

Классификация по материалу

Дымовые каналы могут быть изготовлены из различных материалов. Основными из них являются:

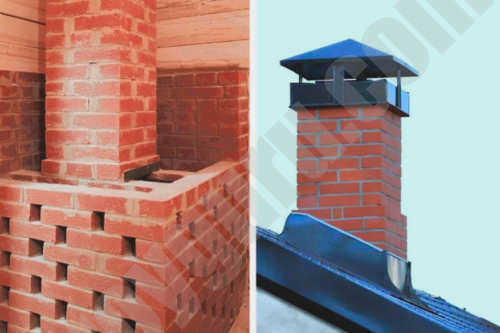

• Кирпич. Он позволяет получить хороший дымоход с хорошей тягой. Но не каждый домашний пивовар способен построить печь с дымоходом. Чаще всего нанимают профессионального строителя печей, которых в стране осталось немного. Дополнительным недостатком является более высокая стоимость конструкции;

• стальные трубы. Металл активно откладывает сажу на своей поверхности. Поэтому необходимо использовать высококачественную древесину: ольху, дуб. Березовая и хвойная древесина при сгорании выделяет много смолистых веществ (березовый – деготь), которые засоряют дымоход. Проблему сажи можно решить несколькими способами: чисткой – самое простое решение; потением осиновых дров – отложившиеся на стенках трубы вещества будут гореть без воспламенения и сползать вниз; использованием специальных химических добавок в огонь, после чего сажа осядет на дне трубы в виде мелкой пыли (примечание: дна трубы нет только в русских печах);

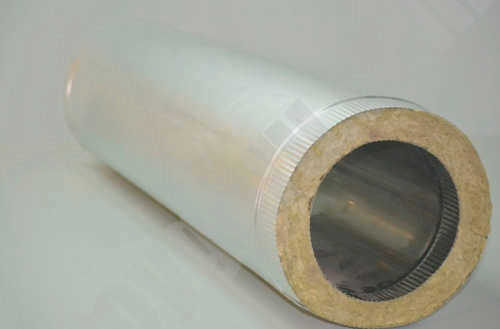

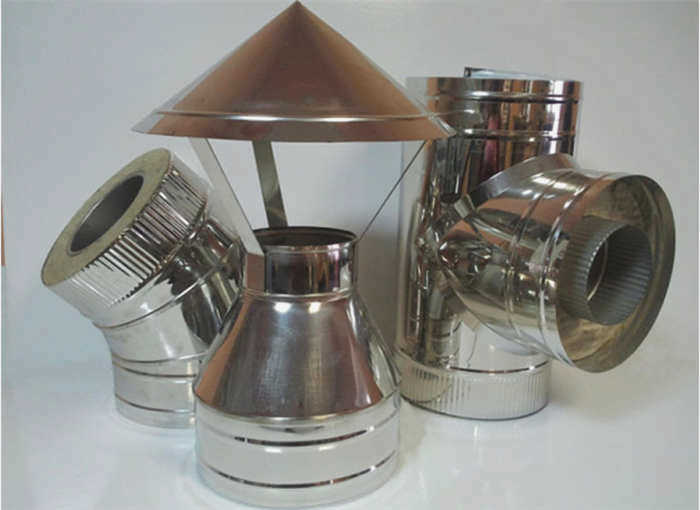

• Многослойные дымоходы. Лучший вариант для установки дымохода. Они просты в установке, имеют привлекательный внешний вид и доступную цену. Продаются комплектами. Если вам необходимо расширить дымоход, вы всегда можете приобрести вставку;

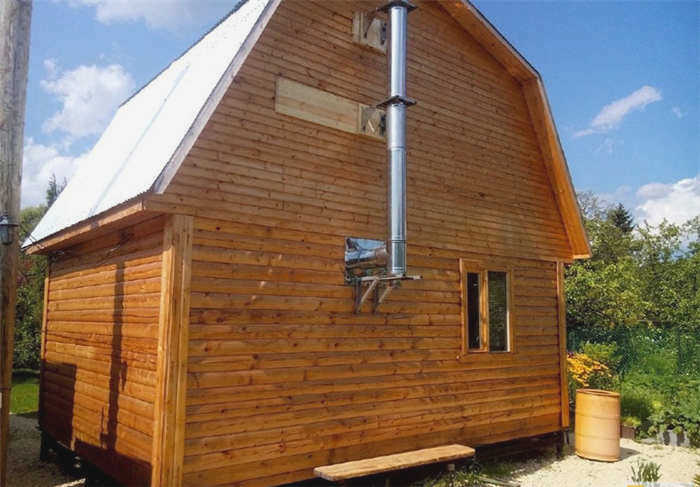

Преимущества и недостатки дымовых труб, проходящих через стену

Каждое техническое решение имеет свои преимущества и недостатки. Дымоход для бани через стену имеет несколько из них.

• отсутствие прохода через крышу обеспечивает герметичность – вам не придется иметь дело с дождевой водой;
• снижается вероятность возникновения пожара. Во-первых, меньше точек соприкосновения с горючими конструкциями здания, а во-вторых, дымоход всегда на виду, что позволяет вовремя заметить прогоревшую трубу и отремонтировать ее;
• легкий доступ ко всем элементам дымохода, что значительно упрощает осмотр, обслуживание и ремонт при необходимости;
• несложные подготовительные работы – нет необходимости сверлить отверстия в потолке и крыше. Гораздо проще проделать отверстие в стене;
• простой монтаж – все работы можно выполнить вручную;
• имеется конденсатосборник – влага не будет вызывать коррозийных процессов в самой плите.

• стоимость комплекта труб и фитингов на 10-15% выше по сравнению с вертикальными конструкциями;
• тяга хуже по сравнению с прямым дымоходом – виной тому изгибы, которые меняют направление потока дыма;
• Не производите монтаж до полной усадки здания. Это означает, что мыться в срубе можно будет только через год после постройки;
• нагревательные камни в сауне расположены в нижней части излучателя тепла, что негативно сказывается на микроклимате и качестве пара;
• высокая скорость образования конденсата;
• снижение эстетики здания. По этой причине дымоход лучше устанавливать в задней части сауны, прикрепляя к нему плиту, а не наоборот;
• требуется дополнительная защита дымохода из-за его плавающего движения.

Если перечисленные выше дефекты не являются критическими, двигайтесь дальше.

Принципы монтажа дымохода

Здоровье и жизнь ваших родных и близких зависят от пожарной безопасности дымохода и полного удаления дымовых газов – углекислого газа, угарного газа, токсичных веществ, дыма и сажи. Поэтому при установке дымоходов необходимо строго соблюдать правила их монтажа. Эти правила изложены в нормативной документации – СП 7.13130.2013.

Основные правила установки банных дымоходов:

1. Соблюдение расстояния от ближайших конструкций – стен, потолочных конструкций, крыши.
2. Достаточная, но не чрезмерная высота дымохода.
3. Для определения внутреннего сечения дымохода и его высоты необходимы расчеты.
4. Прочное крепление к стенам и потолкам помещения сауны.
5. Надежная герметизация, хорошая изоляция при монтаже.
6. Предотвращение прикосновения к горячим поверхностям или ожогов; это особенно важно для сауны небольшого размера.
7. Сборка модулей за счет конденсата. Элементы сэндвич-труб, предназначенные для одновременной установки для дыма и конденсата.

Расстояние труб от горючих конструкций – деревянных стропил, обрешетки, битумных материалов – должно быть не менее 130 мм, а от неизолированных керамических труб – 250 мм. Толщина соединения водопропускных труб должна быть не менее чем на 70 мм больше толщины потолочной конструкции. Стальные конструкции водопропускного сооружения должны быть отделены от конструкции потолка негорючими материалами – минеральной ватой, минералитовыми плитами.

Читайте: Как правильно выбрать и сделать дымоход для стационарных плит своими руками?

Расстояние между трубами и стенами

СП 7.13130.2013 устанавливает минимальные зазоры – расстояние между внешней поверхностью дымохода и стенами. Если конструкции выполнены из горючих материалов, отступ должен составлять от 260 до 500 мм. Если негорючие или горючие материалы покрыты штукатуркой, армированной металлической сеткой, теплоизоляцией из негорючих материалов – от 200 до 380 мм.

Как сделать проход дымохода через потолок и крышу: пошаговое руководство от мастера

Самый распространенный вид дымохода для бань – слоистые трубы. Именно его монтаж я и рассмотрю. Сэндвич очень прост в монтаже, комплектующие для трубы любой конфигурации имеются в свободной продаже. Дымоходы из нержавеющей стали служат несколько десятилетий, рассчитанная толщина изоляции обеспечивает хорошую тягу.

Шаг 1

Начальный этап установки:

• Подключение к выходному отверстию тройника;
• Подключение горизонтального или вертикального неизолированного участка трубы, переход от неизолированного к изолированному участку трубы;
• Установка элемента со смотровым бачком и бачком для отвода конденсата в нижней части.

Следует установить участок без изоляции – температура на выходе дымовых газов из камина очень высока, и любая изоляция будет спекаться и повреждать дымоход. Часто на этом участке устанавливают банную плиту, змеевик или бак для нагрева воды, чтобы эффективно извлекать и использовать тепло дымовых газов. Сгораемые стены возле банной плиты и дымохода должны быть покрыты негорючими материалами – камнем, плиткой или минералом.

Дымоход должен крепиться к стене специальными хомутами или скобами, нижняя часть дымохода также крепится к стене (ее можно поставить на специальную подставку). Расстояние между креплениями не должно превышать 1 м, желательно уменьшить до 0,5-0,7 м.

Элементы просто вставляются один в другой, а соединение фиксируется хомутом. Перед соединением двух труб на стык наносится специальный герметик.

Шаг 2

Вырежьте или пробейте отверстия в потолочной панели кабины сауны с помощью перфоратора или шлифовальной машины. Вы прикрепляете нижний фланец проходного узла, прокладываете трубу (или слоистую конструкцию), укладываете изоляцию, устанавливаете верхний фланец проходного узла на потолке и прикрепляете его к потолочной конструкции (иногда к кронштейну). Этот этап заканчивается установкой дымохода на чердаке.

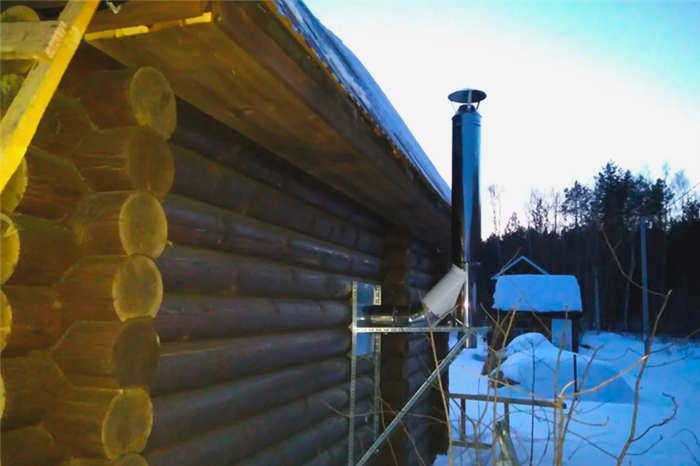

Требования к боковому дымоходу

Для того чтобы правильно закрепить дымоход, проходящий через стену, пользователь должен знать и соблюдать действующие требования. Это важно, поскольку бессистемный монтаж чреват множеством ошибок и нарушений.

Должны быть соблюдены следующие условия:

• Точка выхода дымохода должна находиться на высоте 1,2-1,5 метра над землей;
• Вертикальный участок должен находиться на расстоянии не менее 150 мм от стены или свеса крыши;
• Расстояние между дымоходом и соседним зданием должно быть не менее 1,5 м;
• допускается не более 3 изменений направления дымохода (предпочтительно 2 поворота);
• горизонтальная часть дымохода не должна быть длиннее 1 м (печь должна быть установлена у стены);

• запрещается выводить дымоход в помещения (коридоры, веранды, лоджии и т.д.);
• участок дымохода должен быть защищен негорючей теплоизоляцией;
• Внутренняя часть дымохода должна быть дополнительно защищена листовым металлом;
• Высота трубы должна быть не менее 5 м для обеспечения надлежащей тяги;
• Материал трубы должен быть только из нержавеющей стали – обычная сталь быстро прогорает и создает риск отравления посетителей сауны;

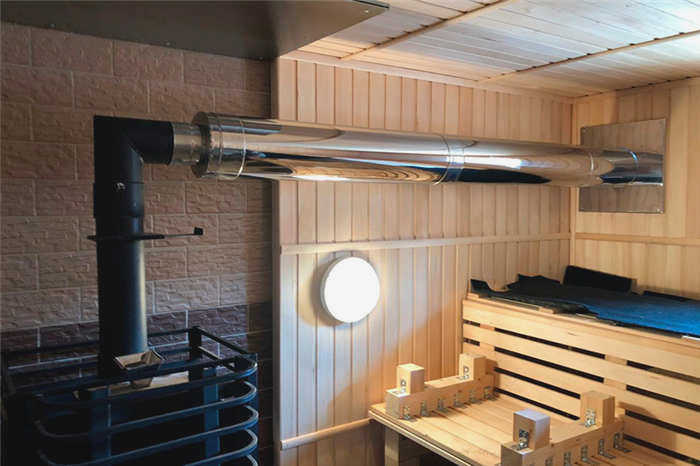

• Внутри помещения должна находиться неизолированная однослойная труба. Многослойная труба может располагаться только снаружи стены сауны.

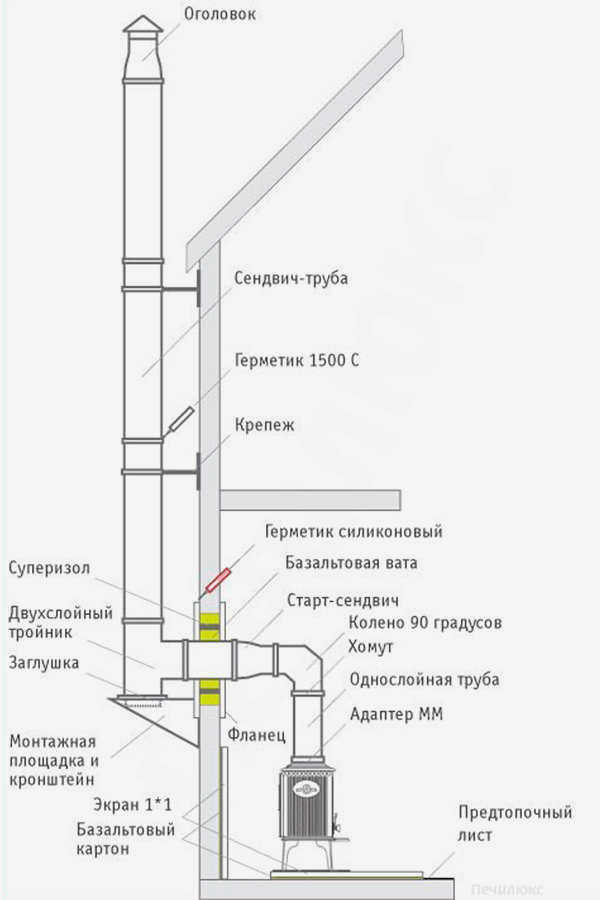

Одним из наиболее практичных и безопасных вариантов является установка дымохода с помощью стеновой водопропускной трубы. Это сборная конструкция из нержавеющей стали, которую можно приобрести в розничной торговле. Гермоввод безопасен и предназначен для соединения стандартных многослойных труб.

Преимущества и недостатки

К преимуществам боковых дымовых труб относятся:

• Отсутствие зоны проникновения в крышу повышает целостность крыши и исключает риск попадания воспламеняющихся элементов;
• К зоне выхода дымохода имеется свободный доступ, что значительно улучшает условия осмотра и обслуживания;
• Дымоход оснащен системой сбора и отвода конденсата;
• Компактность. Дымоход не занимает много места в помещении и выполнен в виде вертикальной трубы с одним коленом (обычно) и соединителями снаружи;
• Доступны различные модели многослойных труб и настенных водопропускных труб. Пользователю остается только выбрать подходящие варианты;
• Простота монтажа, возможность выполнить процедуру своими руками.

Недостатки:

• Стоимость дымоходов для бокового размещения на 10-15% выше, чем для вертикальных конструкций;
• большая интенсивность образования конденсата;
• Высокая ветровая нагрузка требует надежного крепления;
• Тяга в таких дымоходах несколько хуже, чем в прямых моделях.

Тяга в таком дымоходе уменьшается из-за наличия изгибов. Этот недостаток можно компенсировать, выбрав больший диаметр трубы. При проектировании учтите это и убедитесь, что имеется подходящий диаметр и нет дополнительных изгибов. Если это невозможно обеспечить, необходимо изменить положение радиатора в помещении.

Недостатки дымоходов с проходом через стену серьезны, но владельцы саун находят их понятными и приемлемыми. Спрос на этот тип конструкции продолжает расти, увеличивая его популярность и делая боковые дымоходы распространенным типом конструкции.
