Единица измерения давления воды в водопроводе

Как измеряется давление воды в трубе, подающей холодную или горячую воду? Как измеряется давление? Существуют ли какие-либо стандартные пределы его величины? В этой статье мы постараемся ответить на эти вопросы, а заодно узнаем, как рассчитать перепад давления в водопроводной сети с известными параметрами.

Узлы давления в водопроводе: как повысить давление, чтобы соблюсти СНиП

Никто не задумывается о давлении воды в водопроводе, пока не наступит такой момент: вода течет из крана, и вроде бы не так уж плохо, но через несколько минут поток становится похожим на тонкую ниточку. Тогда жители начинают спрашивать друг друга, в чем проблема с давлением воды и каким оно должно быть в нормальных условиях.

Как измерить давление в системе

Вопрос отпадает, если у вас уже есть манометр на входе в систему. Если нет, то вам потребуется 5 минут вашего времени и следующие полезные предметы:

ШлангПодсоедините один конец к манометру, а другой – к штуцеру. Закрепите шланг и закрепите его хомутами для шланга. Перейдите в ванную комнату. Открутите душевую лейку и на ее место установите фитинг .. несколько раз переключите воду между режимами душа и крана, чтобы разгрузить воздушную ловушку. Если штуцеры негерметичны, уплотните их с помощью .. Вот и все. Посмотрите на шкалу манометра и проверьте давление в системе.

Версия со шлангом является универсальной.. Однако вместо шланга с хомутами можно использовать переходники с гнездами на 1/2 дюйма. Необходимая резьба входного адаптера зависит от резьбы соответствующего счетчика (метрическая, 3/8, 1/4).

Что пригодится?

Для проверки давления воды пригодится манометр. На полках магазинов вы найдете множество разновидностей этого прибора, которые различаются по:

• схемой подключения;
• точность (значение шкалы);
• погрешность;
• датчик (механический, электронный);
• материалы;
• цена.

В квартире, в частном доме могут использоваться обычные стационарные манометры. Они являются частью водопроводной сети.

Другой вариант – переносной манометр. Он состоит из:

Есть разновидности, которые устанавливаются на место кранов, душевых насадок. Другие менее точны и могут быть размещены непосредственно на кране. Их установка не требует глубоких знаний в области сантехники. Это может сделать любой, кто когда-либо имел дело с сантехникой.

Электронные и электромеханические датчики являются автономными. Эти сложные системы автоматически контролируют давление, повышая или понижая его. Они часто являются частью насосной системы и должны устанавливаться профессиональным сантехником.

Перед измерением давления в жилом или частном доме следует приобрести прибор для измерения давления. Существуют способы косвенного измерения давления без специального оборудования, но такие показания не могут быть переданы в жилищные органы.

Когда следует проводить измерение?

Жильцы многоквартирного дома иногда замечают, что в кране пропало нормальное давление. Это замедляет приготовление пищи, уборку и гигиенические процедуры. Жалобы поступают непосредственно в водопроводную компанию.

Когда вода "льется" из крана, никто не спешит обращаться в коммунальную компанию. Это такое же ненормальное явление, как и работа системы водоснабжения.

Наличие любых положительных или отрицательных изменений в силе напора воды должно быть сигналом о неполадках. Чтобы убедиться в своих опасениях, вы можете измерить его самостоятельно.

Измерение

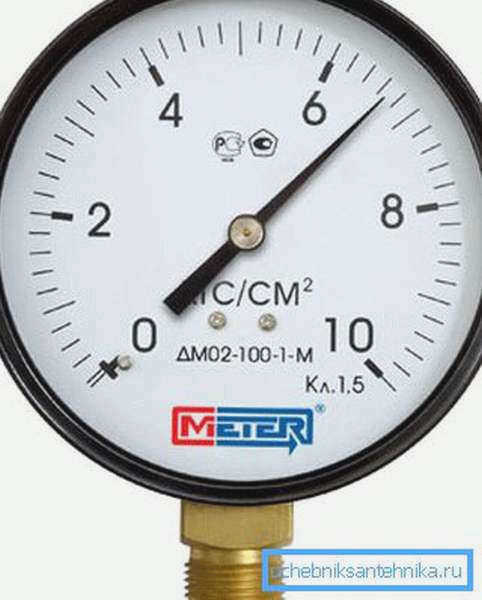

Прибор для измерения давления воды в водопроводных трубах, как мы его знаем, называется манометром. Цена самых доступных манометров начинается примерно от 150-200 рублей, а вот цифровой прибор может стоить единицы и десятки тысяч.

Метод самостоятельного измерения интересующего параметра прост до безобразия:

1. прибор, обернутый холстом или другим уплотнительным материалом, вкручивается в регулирующий клапан..
2. Клапан открывается и производится измерение..

Контрольные клапаны для измерения всегда присутствуют на элеваторном участке (подача, возврат и смешивание после элеватора) и на водомере (обычно до и после счетчика). Если необходимо произвести замер в какой-либо точке водопроводной системы, это легко сделать, вкрутив манометр в один из стояков вместо заглушки и запустив его.

Как всегда, существует ряд тонкостей.

• Чтобы получить подробную картину работы водопроводной сети, измерения следует проводить в часы пик в вечернее время.

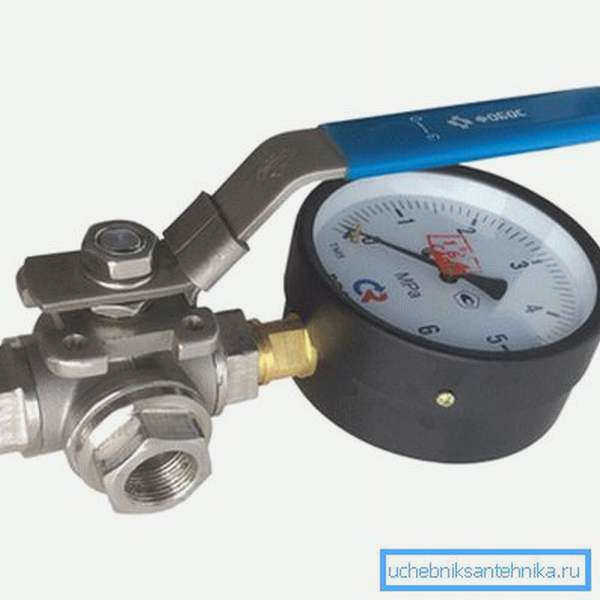

• Если вы всегда подключены к водопроводу, нередко счетчик может "заклинить": игла останавливается в одном положении. Для предотвращения этого регулирующий клапан заменен трехходовым клапаном со сливным отверстием, позволяющим сливать воду из корпуса по окончании измерения.

• Латунная трубная резьба неизменно съемного прибора быстро изнашивается. Простым решением этой проблемы было бы оснащение счетчика металлическим удлинителем.

Стандарты

Приведем стандарты на давление воды в водопроводах, содержащиеся в действующем СНиП 2.04.01-85.

Как легко подсчитать, давление воды в системе коммунального водоснабжения, как правило, может отличаться от давления на самом высоком этаже всего на 0,25 МПа, что соответствует высоте 25 метров. Если здание выше, то на средних этажах следует установить промежуточный насос.

Но: на практике все насосные станции, к которым привык автор, располагаются в подвале дома или в отдельном здании. Когда они работают на первом этаже, в точках забора возможно давление 8 – 9 кгс/см2.

На практике типичные давления в магистралях и воздуховодах следующие:

• ГВС – 3 – 4 кгс/см2.
• ГВС – 3,5 – 6,5 кгс/см2.

Стандарты

Приведем стандарты давления воды в водопроводах, содержащиеся в действующем СНиП 2.04.01-85.

Как можно легко подсчитать, давление воды в городском кране, как правило, может изменяться только на 0,25 МПа от самого высокого этажа, что соответствует высоте 25 метров. При большей высоте здания промежуточные насосы следует устанавливать на средних этажах.

Однако на практике все известные автору насосные станции располагаются в подвале дома или в отдельном здании.
Если они работают на первом этаже, то водоразборные точки могут составлять 8 – 9 кгс/см2.

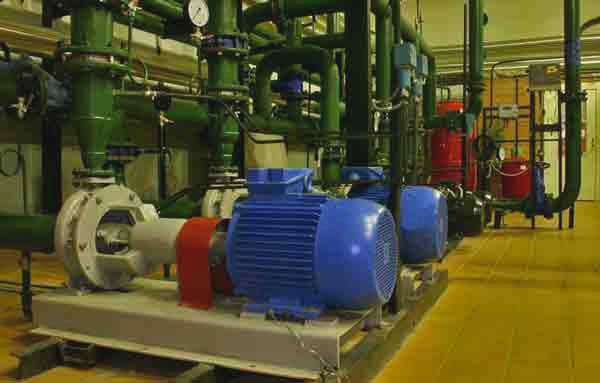

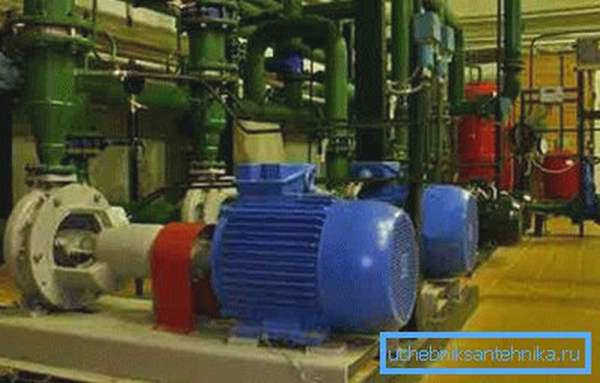

На фотографии показан интерьер насосной станции.

На практике типичные давления в трубах и водопроводных магистралях следующие:

• ГВС – 3 – 4 кгс/см2.
• ГВС – 3,5 – 6,5 кгс/см2.

Падение давления

Когда вода течет по трубе, давление на выходе будет ниже, чем на входе.

Этот перепад зависит от нескольких факторов:

1. Диаметр трубы.
2. Длина трубы.

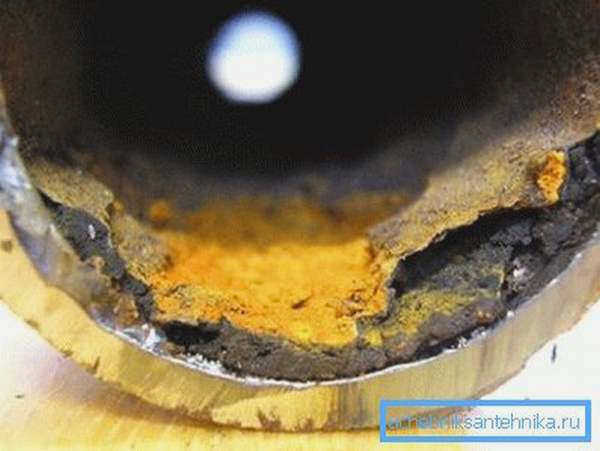

3. Шероховатость стенок трубы.

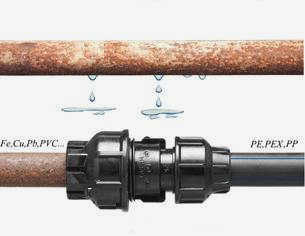

У пластиковой трубы стенки гораздо более гладкие, чем у металлической.

1. Скорость потока в трубе.

Для расчетов используется формула H = iL(1+K).

• H – это перепад давления в метрах. Чтобы перевести его в атмосферы, просто разделите полученное значение на 10.
• i – гидравлический уклон, определяемый диаметром, материалом трубы и скоростью потока в трубе.
• L – длина трубы в метрах.
• K – коэффициент, для систем питьевого водоснабжения принимаемый равным 0,3.

Где мы получаем значение гидравлического уклона? В так называемых таблицах Шевелева. Вот выдержка из одной из них, которая относится к новой стальной трубе DN15.

Значение 1000i – это гидравлический уклон для трубы длиной 1 км. Чтобы рассчитать значение i для метра трубы, просто разделите его на 1000.
