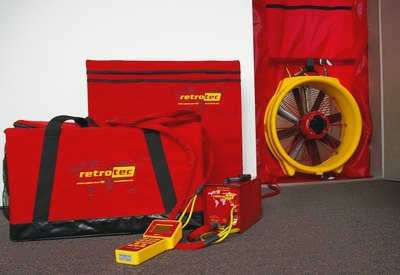

Воздушная дверь Retrotec Q4E
Измерение кратности воздухообмена
ООО "Строительно-экспертное бюро" оказывает услуги по измерению воздухопроницаемости закрывающихся конструкций и кратности воздухообмена в соответствии с ГОСТ 31167-2009, СНиП 23-02-2003 и ГОСТ 54852-2011.
Согласно СНиП 23-02-2003, п. 11.4, приемка зданий в эксплуатацию должна осуществляться выборочной проверкой кратности воздухообмена в 2-3 комнатах (квартирах) или здании при разности давлений 50 Па в соответствии с разделом 8 (настоящего СНиП) и ГОСТ 31167-2009, а в случае несоответствия этим нормам должны быть приняты меры по снижению воздухопроницаемости ограждающих конструкций во всем здании. В соответствии с ГОСТ 26629 должно быть проведено тепловизионное обследование тепловой защиты здания с целью выявления скрытых дефектов и их устранения после сдачи здания в эксплуатацию.
При проведении тепловизионного обследования качества теплоизоляции ограждающих конструкций здания в соответствии с ГОСТ 54852-2011, если дефектный участок расположен в зоне стыка стеновых панелей или оконного блока и панели, необходимо проверить воздухопроницаемость стыка в соответствии с ГОСТ 31167.
Что такое воздухопроницаемость и скорость воздухообмена?
Воздухопроницаемость – это свойство воздухопроницаемости ограждающих конструкций здания. Объемная воздухопроницаемость равна объемному потоку воздуха на 1 м2 ограждающей конструкции здания в кубических метрах на квадратный метр в час (м3/(м2×ч)).
В зависимости от направления движения воздуха через оболочку здания различают инфильтрацию и эксфильтрацию.
Инфильтрация – вызвана движением воздуха через оболочку здания снаружи внутрь помещения под действием ветра, теплового и гравитационного давления, которые создают разницу давления воздуха снаружи и внутри помещения.
Эксфильтрация – является противоположностью инфильтрации.
Скорость изменения воздуха – это испытательное отношение объемного расхода воздуха к внутреннему объему помещения за единицу времени, выраженное в часах до минус первой силы (ч-1). Другими словами, это количество воздуха, удаляемого из помещения в час и заменяемого свежим воздухом.

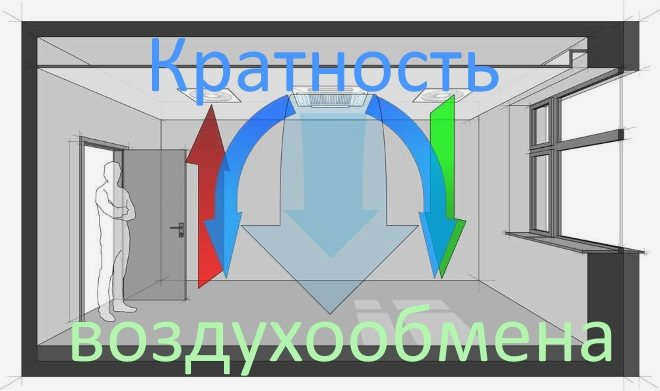

Концепция воздухообмена
Одним из основных требований при проектировании системы кондиционирования является определение количества циклов воздухообмена. Этот термин используется для описания условий, обеспечивающих циркуляцию воздуха и полный обмен кислорода в здании. Этот параметр зависит от концентрации вредных компонентов в воздухе, наличия точек избыточного тепла и влажности, а также скорости кислородного обмена в помещении.
Кратность воздухообмена – это показатель интенсивности общего изменения объема кислорода. Другими словами, организованный и контролируемый воздухообмен определяется как количество полных обменов кислорода в час. Этот параметр относится к санитарным нормам и определяет степень безопасности и комфорта жильцов. Нормативные и допустимые значения этого параметра определяются действующими нормами СНиП, которые содержат различные требования в зависимости от назначения помещения.
Существует два вида воздухообмена: естественный и искусственный. В первом случае приток воздуха обеспечивается за счет разницы давлений внутри и снаружи помещения. Во втором варианте перемещение объемов воздуха предполагает использование систем принудительной вентиляции, поступающих через отверстия в дверях и стенах и вентилирующих помещения. Организация удаления загрязненного кислорода предполагает установку вытяжных систем в помещениях с наиболее загрязненным воздухом. В жилом помещении это может быть ванная комната, туалет или кухня; в первых двух случаях система вентиляции может быть оборудована вытяжными устройствами или вентканалами; на кухне пространство над плитой обычно оборудуется вытяжками различных типов.
Расчет скорости смены воздуха
При расчете кратности воздухообмена для каждого помещения проектировщики должны учитывать значения, установленные гигиеническими нормами, государственными стандартами и строительными нормами, например, СНиП 2.08.01-89. Без учета содержания загрязняющих веществ в воздухе количество обменов для помещений данного объема и использования будет рассчитываться на основе значений нормативных коэффициентов умножения. Объем здания определяется по формуле (1):
где a – длина помещения;
b – ширина помещения
h – высота помещения.
Если мы знаем объем помещения и количество кислорода, подаваемого в час, мы можем рассчитать коэффициент Kv по формуле (2):
Расчет коэффициента воздухообмена
где Qвд – коэффициент вентиляции;
Qвсд – количество чистого воздуха, поступающего в помещение в час.

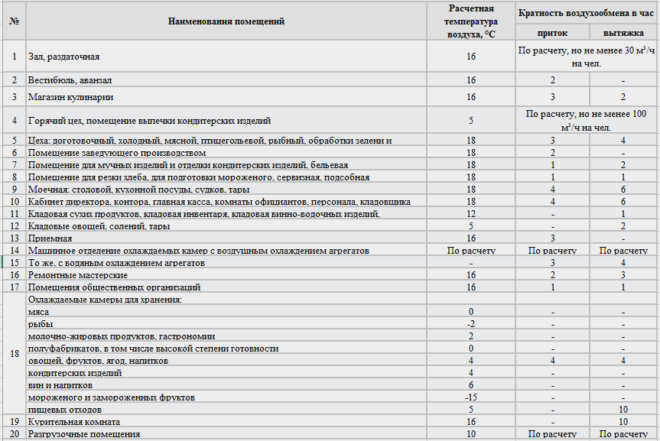

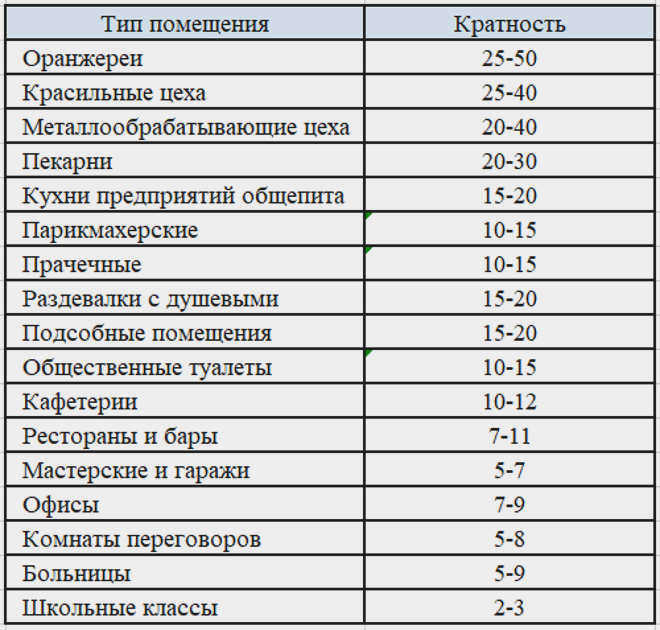

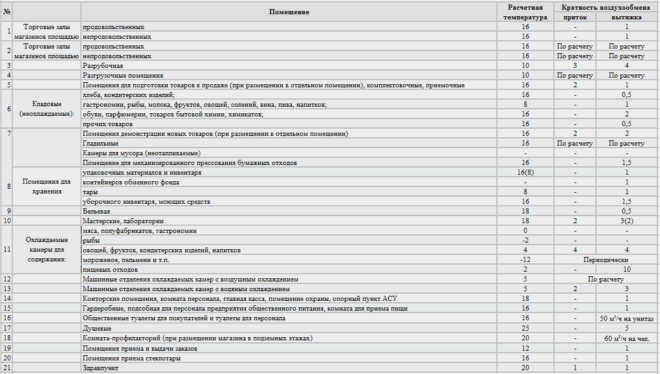

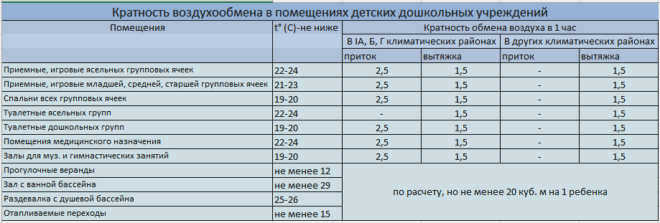

Чаще всего формула (2) не используется для расчета количества полных циклов воздухообмена. Это связано с наличием таблиц кратности воздухообмена для всех типовых зданий различного назначения. В такой формулировке для помещения заданного объема с известной кратностью воздухообмена необходимо подобрать оборудование или технологию, которая обеспечит необходимое количество кислорода в единицу времени. В этом случае количество чистого воздуха, которое необходимо подавать для обеспечения общего кислородного обмена в помещении в соответствии с требованиями СНиП, можно рассчитать по формуле (3):
Как рассчитать приточно-вытяжную вентиляцию
Для эффективной работы системы вентиляции необходимо обеспечить достаточный приток воздуха, соответствующий типу помещения и количеству находящихся в нем людей. Слишком малое количество приточного воздуха не обеспечит адекватного воздухообмена, а слишком большое количество приточного воздуха приведет к переразмеренности установки и дополнительным расходам. Как рассчитать приточную и вытяжную вентиляцию для помещения? Ниже Ниже перечислены основные методы. Методы расчета кратности воздухообмена:
- По площади: S×3 м³/чгде S – размер помещения, для которого рассчитывается система вентиляции, 3 м³/ч – фиксированное значение, указанное в нормативных документах как рекомендуемое.
- По санитарным нормам: 60 м³/ч×A + 20 м³/ч×Bгде А – количество постоянных пользователей, В – количество временных пользователей.
- В соответствии с кратностью: L=N×Vгде N – коэффициент из таблицы СНиП, V – объем помещения.
Метод расчета вентиляции строго регламентирован. Исходные данные указаны в СНиП, ГОСТ и СП. Ранее мы говорили о том, что такое приточная и вытяжная вентиляция.
Как рассчитать промышленную вытяжную вентиляцию
Хорошая промышленная вентиляция эффективно удаляет загрязненный воздух из вытяжного, максимально ограничивая его распространение в зале, и в то же время подает очищенный и обработанный воздух для нужд сотрудников. Необходимо разработать и спланировать местные вытяжные, общеобменные и приточные установки. Расчет необходимого расхода вытяжного и приточного воздуха является началом проектирования вентиляции производственных цехов. Ключевым моментом является правильное расположение приточных и вытяжных отверстий в помещении и выбор оборудования (вентиляторы, приточные и вытяжные установки, вентиляционное оборудование, трубы, пылеуловители, фильтры).
Проект вентиляции должен отвечать требованиям, изложенным в соответствующих нормах и стандартах. Необходимо глубокое знание технологического распределения источников загрязнения, их типа, количества и способа рассеивания. Каждый проект производственного цеха уникален и требует отдельного анализа. Инженерно-технический персонал компании QWENT профессионально устанавливает промышленную вентиляцию в производственных помещениях.
Стандарты для вентиляции в офисах
Офисные помещения должны соответствовать климатическим условиям, определенным в СанПиН 2.2.4.3359-16. В этом случае расчетная температура воздуха соответствует параметрам, измеренным на высоте двух метров от напольного покрытия в месте, где сотрудники компании проводят большую часть времени. В первом приближении температура определяется по формуле:
где t(н.в.) – температура в нижней двухметровой зоне при ⁰C;
∆t – перепад (градиент) температуры на высоте 1 м, в ⁰C/м;
h – высота от пола до потолка в метрах.
Если тепло, выделяемое оборудованием, не равно теплопотерям, то градиент температуры будет составлять несколько градусов.
Нормы вентиляции регламентируются СанПиН 2.2.2/2.4.1340-03. Согласно ГОСТ 30494-2011, скорость воздухообмена составляет 0,1 м/с.
Приточная вентиляция в офисах способствует поступлению воздушных масс в помещения. Она подается с высоты двух метров над землей. Воздух часто очищается и, при необходимости, нагревается или охлаждается.
Нормативы и расчет кратности воздухообмена
Кратность воздухообмена в здании регламентируется СТО, СНиП и правилами охраны труда и техники безопасности, действующими на предприятии. Гигиенические и санитарные требования к производственным помещениям регламентируются СанПиН 2.2.4.548-96.
Рекомендации по расчету воздухообмена.
Воздухообмен рассчитывается следующим образом:
где L – объем поступающего воздуха м³/ч;
n – число, обозначающее кратность воздухообмена;
S – площадь объекта, м²;
H – высота здания, м.
В условиях естественной вентиляции количество кратности умножения увеличивается до 3-4 раз в час. Для увеличения этого параметра используется механическая вентиляция.

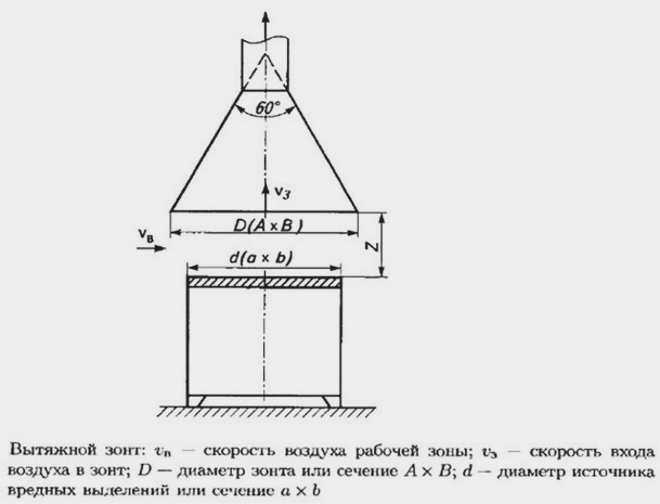

Расчетные параметры вытяжной вентиляции производственных помещений определяются по следующей формуле:
A=a+0,8z, B=b+0,8z
для круговых склонов D=d+0,8z
где a×b – размеры источника выброса, d – диаметр.
Ʋc – скорость движения воздуха в месте выброса;
Ʋz – скорость всасывания в зоне зонта;
z – высота установки.

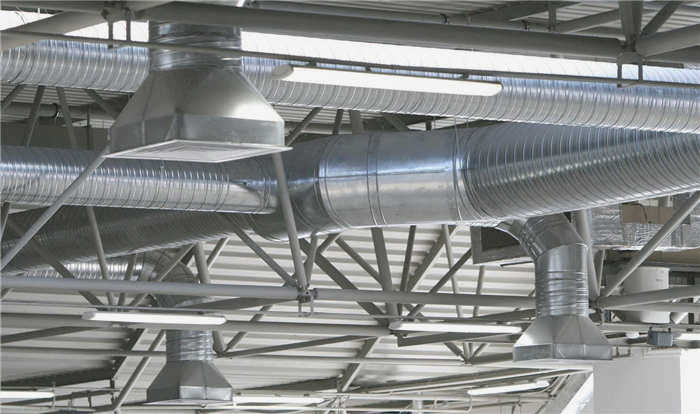

производственные цеха
Работники производственных цехов часто подвергаются воздействию высоких температур и опасных веществ. Нормы воздухообмена для производственных цехов определены СНиП 41-01-2003.
Значения для вентиляции цеха рассчитываются следующим образом:
где L- расход воздуха, м³;
V- скорость воздушного потока в агрегате, м/с;
S- площадь, определяемая отверстием установленной вытяжки, м².
