Эти конструктивные особенности могут гарантировать достаточную безопасность при использовании мебельных гарнитуров. Мебельные винты с полукруглыми головками не имеют острых кромок и не выступают при ввинчивании, что предотвращает травмы. Для предотвращения вращения при завинчивании они оснащаются квадратными головками или скобами.
Обзор размеров винтовых зажимов
Наиболее распространенным крепежом в столярном деле, а также в некоторых других областях применения, является винтовое соединение. Конструкторы называют эти крепежные элементы "евровинты" или "евроболты". Для того чтобы правильно их использовать, необходимо знать размеры шурупов, так как нужно выбрать правильную длину и диаметр для крепления конкретной конструкции.
Стандартные размеры
Евровинты можно использовать для соединения деталей из всех видов древесины и ее производных. Внешне шурупы выглядят одинаково. Они отличаются только длиной и диаметром резьбы. В настоящее время на рынке представлены следующие размеры винтов:
Они измеряются в миллиметрах. Наиболее часто используются винты длиной 50 или 70 мм и диаметром резьбы 7 мм. Кроме того, евровинты различаются по ряду других размеров. К ним относятся высота головки, диаметр фланца, размер ключа, наружный диаметр, диаметр головки и внутренний диаметр.

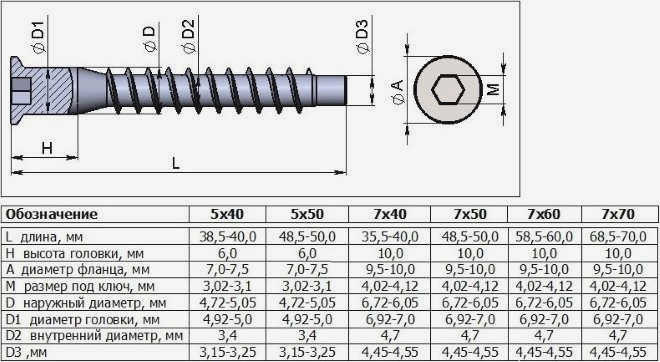

В таблице ниже приведен обзор размеров.
38.5–40.0 48.5–50.0 35.5–40.0 48.5–50.0 58.5–60.0размер ключа
Следует отметить, что максимальная длина зажима составляет не 100 мм (как многие ошибочно полагают), а всего 70 мм.
особенности конструкции и преимущества использования
Шурупы имеют коническую головку и два типа пазов. Благодаря этим пазам евровинты можно закручивать как четырехгранной отверткой, так и шестигранной. Хвостовик винта имеет тупой конец, а рабочая часть винта имеет широко выступающую резьбу. Нижняя резьба предназначена для ввинчивания в предварительно просверленное отверстие, поэтому она имеет коническую форму и зубчатую форму. Под головкой евровинта они имеют гладкую поверхность (без резьбы).
Важные детали шуруповерта
Все евровинты имеют защитное покрытие из цинка, латуни или никеля и изготавливаются из высококачественной углеродистой стали. Использование этой стали гарантирует, что евровинты обладают высоким уровнем пластичности, поэтому они могут гнуться, но не ломаться. Высокая пластичность крепежа гарантирует, что его можно легко извлечь из мебели, даже если он был установлен неправильно.
Использование шурупов позволяет соединять детали мебели не только из натурального дерева, но и из обработанных древесных продуктов, таких как МДФ и ДСП. По соотношению диаметра наружной резьбы и длины винта этот тип крепежа представлен на современном рынке в следующих размерах: 5х40, 5х50, 6,3х40, 6,3х50, 7х40, 7х50, 7х60 и 7х70 мм. Наиболее популярными являются евровинты длиной 50 и 70 мм и диаметром резьбы 7 мм.
Размеры популярных шуруповертов
Существуют варианты крепежных винтов, которые производятся с обычной головкой. Для их использования требуется зенкование отверстия. Некоторые виды потайных крепежей изготавливаются со специальным зубом под шляпкой. Этот зуб предназначен для создания фаски, в которую помещается головка крепежа при установке.
Как крепить с помощью евровинтов

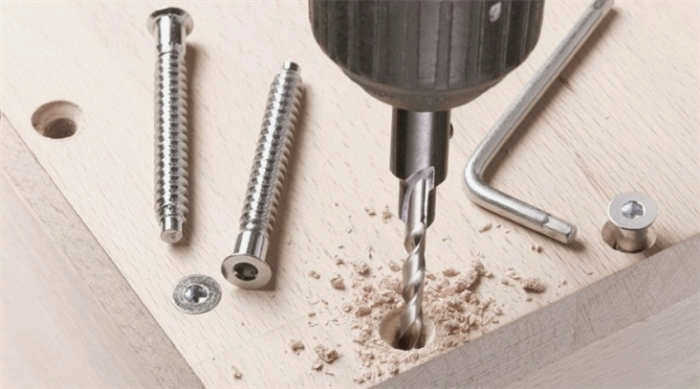

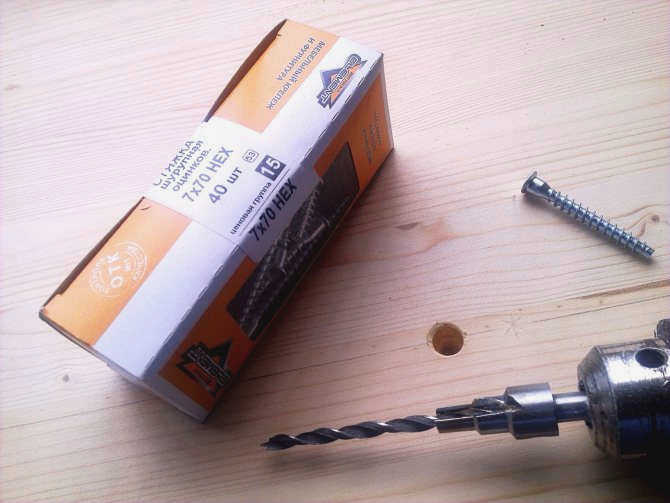

Использование винтового крепежа требует определенного навыка работы с ним, а также знания соединяемого материала. Отверстия под шурупы сверлятся инструментом диаметром 4,5-5 мм. Лучше всего использовать дрель со ступенчатой фрезой, которая позволяет сразу снять фаску под головку винта. При использовании такого инструмента готовое отверстие можно получить за один проход. Фреза в этом случае создает идеальную поверхность для головки шурупа, чего нельзя сказать о сверле, которое при удалении может оставить брызги на краю отверстия (но они впоследствии будут закрыты фланцем отвертки).

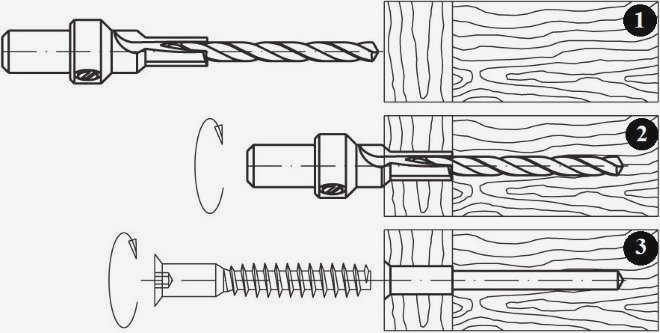

Последовательность установки еврошурупов

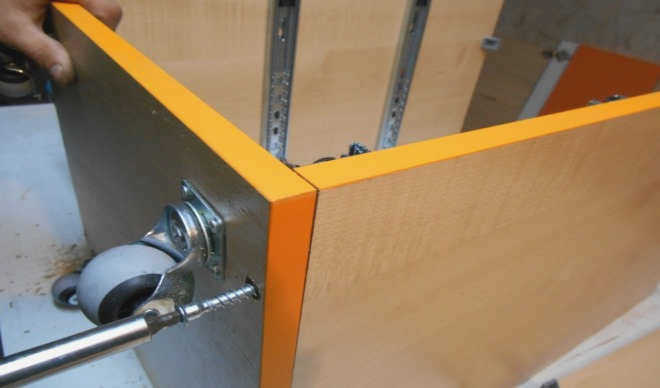

Евровинты, по сравнению с другими видами крепежа, обеспечивают более надежную фиксацию соединяемых деталей. Причиной этого является более широкое расположение резьбовых частей, которые прочно входят в материал. Монтаж евровинтов производится вручную, с помощью электродрели и подходящей отвертки или шуруповерта. Для тех, кто не имеет опыта работы с этим видом крепежа, рекомендуется ручная сборка, чтобы в случае чрезмерного сопротивления со стороны шурупа его можно было в любой момент извлечь из соединяемых элементов мебели.
Ударная дрель – три в одном

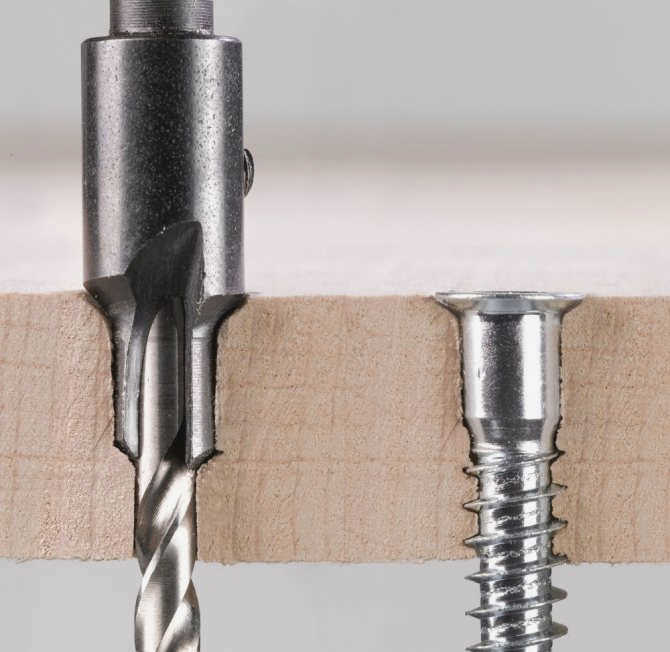

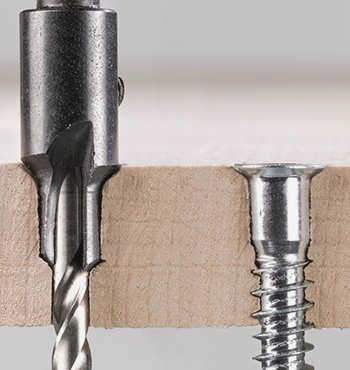

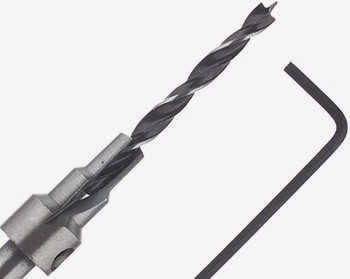

Работать со специальной ударной дрелью намного проще, так как она имеет особую ступенчатую геометрию и вся операция выполняется за один проход. Дополнительным преимуществом ее использования является то, что она одновременно снимает фаску на конической головке фитинга. По сути, он заменяет два разных диаметра сверла и зенкера. Кроме того, торцевая фреза оснащена острым наконечником, который обеспечивает точное введение инструмента и исключает риск его соскальзывания в начале сверления.
Размеры отверстия под шуруповерт
ГОСТа на винты с потайной головкой не существует, они изготавливаются по европейским стандартам 3Е120 и 3Е122 и имеют достаточно широкий диапазон размеров со следующими размерами: 5х40, 5х50, 6,2х50, 6,4х50, 7х40, 7х48, 7х50, 7х60, 7х70 мм.
Наиболее популярным размером является 6,4х50 мм. Для резьбовой части используется сверло 4,5 мм, для гладкой части – сверло 7,0 мм.
При работе с евровинтами других размеров соблюдается следующее правило – диаметр основного отверстия (под резьбу) должен быть равен диаметру прутка без учета высоты резьбы. Другими словами:
- 5 мм шуруп – 3,5 мм сверло
- 7 мм винт – 5,0 мм сверло
Чтобы исключить риск смещения деталей во время сверления, их положение относительно друг друга должно быть надежно зафиксировано. Самый простой способ сделать это – использовать угловой зажим или другие зажимы.
Сверление отверстий под винты
Эти крепежные элементы используются в самых разных областях, поскольку они совместимы со многими рабочими материалами. Однако перед их ввинчиванием необходимо просверлить отверстия определенного диаметра.
На них наносится покрытие для предотвращения коррозии.
На практике само сверление происходит следующим образом: в толщине одной заготовки сверлится отверстие, в торце другой заготовки – отверстие, а затем они соединяются вместе. Диаметр отверстий смещен – это связано с конструкцией соединителя. Потому что под шляпкой находится утолщенный конус – там размер отверстия должен увеличиться, а сама резьба – уменьшиться.
Для каждого из них выбирается свой диаметр сверла.
Рабочий процесс можно разбить на несколько этапов:
- 3 этапа. Сверление отверстия в двух объектах на заданную длину евровинта. (При сверлении не учитывается диаметр с резьбой, только заготовки, сами винты забиваются в заготовку). Второе сверление для сужения размера под головку. Развертывание для углубления головки.
- Работа с фрезой (зенковочным сверлом). При этом методе нет необходимости работать в несколько этапов, сама конструкция оборудования ступенчатого типа. Достаточно провести сверло один раз. Такая работа характеризуется точностью, отклонений в сторону не будет. Это один из распространенных методов установки шурупов.

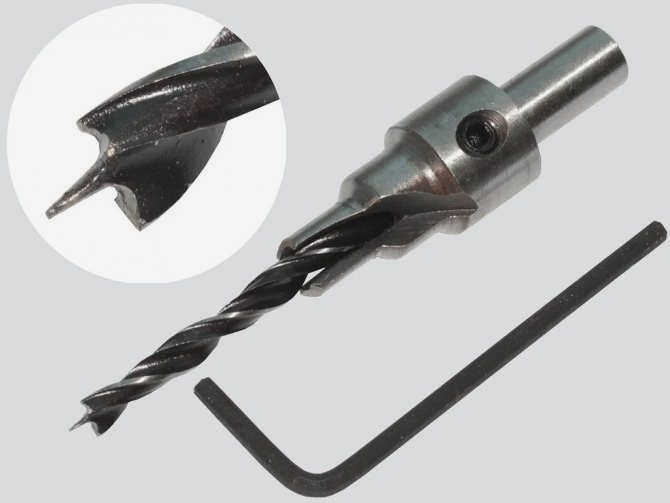

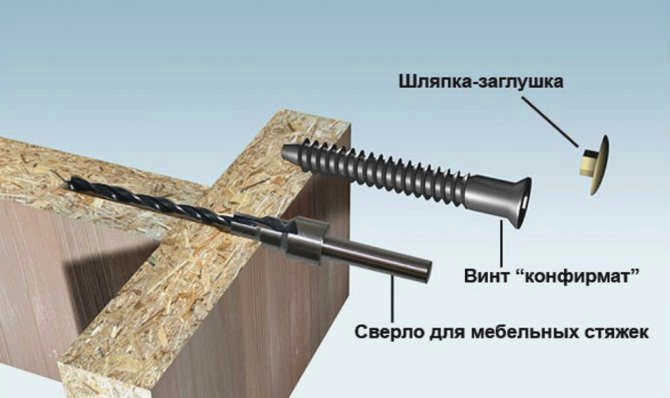

На помощь приходит специальное сверло, предназначенное именно для еврошурупов.
Дополнительная информация. Любое смещение во время работы представляет собой угрозу безопасности и может привести к повреждению образца. При сверлении следует использовать зажимы. Широко известным зажимным устройством является угловой зажим.
Немецкий стандарт DIN 603
Распространяется на диапазон от M6 до M20. Для разжима должна использоваться только нержавеющая сталь (M10 – M20). A4 и A2 могут быть покрыты гальваническим покрытием (в соответствии с технологией гальванического покрытия). В производстве можно использовать латунь и другие композиты. В случае с винтами типа М6 и М8 можно использовать твердые пластмассы. Следует обратить внимание на ряд показателей, в частности:
- шаг резьбы;
- диаметр головок;
- высота головок;
- общая длина резьбы;
- размеры сторон квадратных головок.
Длина стальных винтов по требованию заказчика от 16 до 200 мм, вес 1000 штук – 4-597 кг. Международное соответствие стандарту ISO 8677 Федеративной Республики Германия и национальному стандарту 7802-81.
