Фальцевая кровля – это технология кровельной системы, в которой используются металлические листы с заделанными краями. Швы – это соединения между частями листового металла. Существуют различные технологии изготовления швов:
Фальцевая кровля: виды, преимущества и недостатки, сравнение с другими кровельными материалами
Разнообразие современных кровельных покрытий может удивить любого, особенно в плане дизайна и изобретательности. Но есть причина, по которой металл на протяжении веков остается самым надежным и удобным кровельным материалом, особенно если он герметичен.
Аккуратная и геометрически точная фальцевая кровля обладает настолько высокой водонепроницаемостью, что ее сравнивают с герметичностью консервной банки. Но иногда ее сравнивают и по эстетическим качествам, что многим не нравится.
Что на самом деле представляет собой фальцевая кровля – устаревший метод монтажа металлической кровли или проверенную временем технологию, которая сегодня выходит на новый уровень? Давайте узнаем это прямо сейчас.

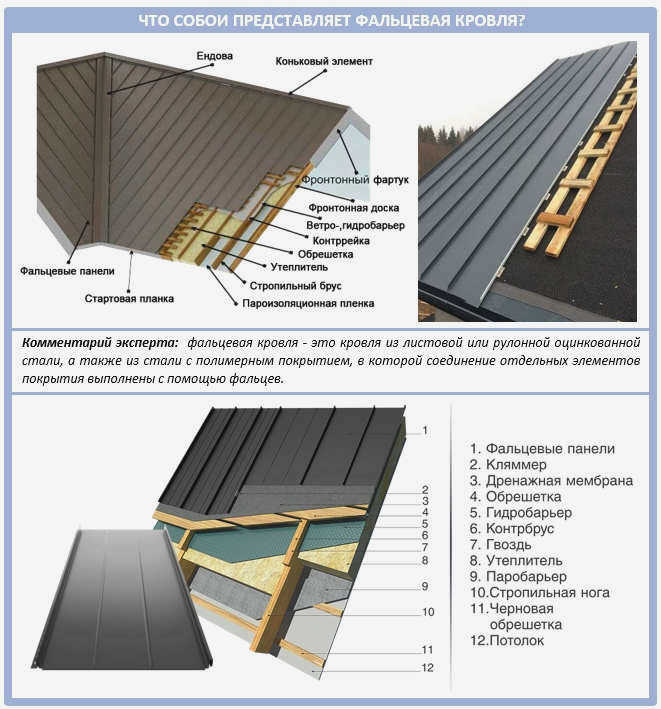

Что такое фальцевая кровля?
Фальцевую кровлю без преувеличения можно назвать уникальной. Действительно, из всех кровельных материалов только она больше всего напоминает… одежду.
У нее есть ткань и есть швы. Швы – это фальцы. Фальц – это замок на стыке тонких листов:
На строительном жаргоне основные элементы, из которых состоит крыша со стоячим фальцем, называются картинами. Это специальные полосы металла, которые профилируются на заводе для последующего соединения.
Такие картины крепятся друг к другу с помощью кронштейнов, спрятанных под фальцем. Важно отметить, что в самой крыше не нужно делать никаких отверстий.
Отверстия, независимо от способа их заделки, всегда являются причиной попадания воды в пространство крыши, коррозии и последующих проблем.
Двойной стоячий фальц обеспечивает наибольшую герметичность. Он представляет собой вертикальное соединение с двумя изгибами одновременно. Протечки здесь просто исключены:
Это самая важная особенность кровли из стоячего фальца: здесь нет ни гвоздей, ни шурупов. Отсутствие крепежа на такой поверхности является как стилистическим, так и функциональным, и сейчас мы объясним этот момент более подробно.
Вот, например, некоторые особенности кровли из стоячего фальца:
Особенности фальцевых соединений
Фальцевый шов – это особый вид шва, соединяющий металлические листы (фото), из которых сделана крыша или фасад. Этот шов отличается наличием желобка, который образуется при сгибании боковой поверхности одного или обоих "сшиваемых" элементов. В первом случае это простой одинарный фальц, во втором – более сложный двойной фальц. Кровля (фасад), сформированная из листов, соединенных таким образом без сквозных креплений, называется фальцевой. Ее основными преимуществами являются монолитность защитно-декоративного покрытия, герметичность и прочность швов, отсутствие технологических отверстий в металле.
Современные технологии металлообработки позволяют прямо на строительной площадке придать изображению индивидуальные размеры – в соответствии с объектом. Благодаря этому отпадает необходимость в горизонтальном соединении листов. Кровельщик с помощью дорогостоящей специальной вальцовочной машины соединяет рисунок по всей длине двойным стоячим швом, в результате чего получается водонепроницаемый, постоянный шов. Крепление с помощью скрытых кронштейнов гарантирует, что места крепления не подвергаются коррозии.
- длительный срок службы;
- максимальная непроницаемость и водонепроницаемость;
- высокий уровень пожарной безопасности;
- возможность реализации архитектурных решений со сложной геометрией;
- небольшой вес;
- высокая декоративность благодаря самому фальцу, широкой цветовой гамме и выбору фактур.
Однако есть и ряд недостатков:
- сложный процесс монтажа требует определенных навыков и специализированного оборудования или привлечения профессионалов;
- кровля должна включать изоляционный слой с высокими звукопоглощающими свойствами, так как металл хорошо проводит звук;
- покрытие очень требовательно к основанию.
Новые возможности для проверенного материала

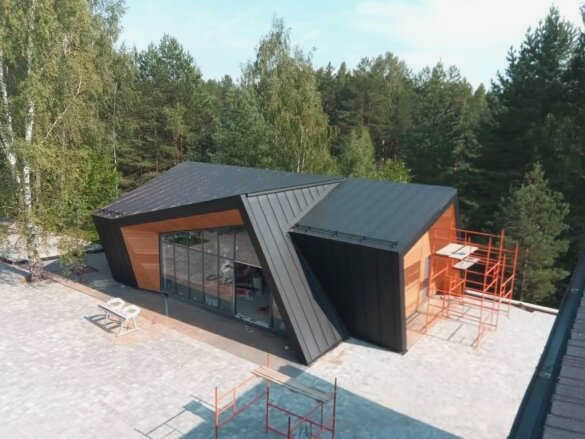

Помимо чисто технического аспекта, есть еще и визуальный – вытянутые узоры с прямыми коньками без стыков и швов выглядят презентабельно. И такая кровля способна украсить как современный, минималистский дом, так и классический коттедж. Появление стали с полимерным покрытием повысило долговечность фальцев и улучшило их декоративные свойства: разнообразие цветов и оригинальную фактуру поверхности.
Использование покрытий Rooftop Ultra и Rooftop Matte предлагает заказчикам отличные свойства: привлекательный внешний вид, долговечность, устойчивость к агрессивным факторам окружающей среды, негорючесть, стойкость цвета и низкую потребность в уходе.
Помимо привлекательного внешнего вида, покрытия обладают хорошими техническими свойствами.
- Минимальная толщина стальной основы – 0,5 мм;
- толщина цинкового покрытия – 180-275 г/м² (при стандартном минимуме 140 г/м²);
- толщина полимерного слоя – 30-50 мкм;
- Антикоррозионная гарантия – 50 лет (при отсутствии перфорации в шве этот срок значительно увеличивается).
Основные виды швов
Фальц – это шов, образующийся при соединении двух соседних элементов. Если защемить края двух листов вместе, сложить их в определенную сторону, а затем защемить край вместе, то получится шовное соединение. Техника фальцевания определяет эксплуатационные характеристики и внешний вид кровельного покрытия.
В зависимости от внешнего вида различают следующие виды фальцев:
- Стоячий фальц – используется для вертикального крепления;
- Лежачий фальц – используется при горизонтальном креплении полотна, по надежности уступает стоячему фальцу, поэтому используется довольно редко;
- угловые стоячие L-образные складки – часто используются для декорирования фасада благодаря своей способности создавать эффект объемности;
- защелкивающиеся фальцы – усовершенствованный вариант соединения панелей без использования традиционной прокатки, при котором панели вставляются в шов и защелкиваются.
Самым влагостойким, обеспечивающим максимальную защиту от протечек, является двойной стоячий шов. Он образует характерное возвышение над поверхностью крыши на стыках соседних панелей.
В зависимости от степени герметизации различают следующие виды стоячего фальца:
- Одинарный. Отличаются легкостью закрытия шва и используются на крышах с уклоном 10 градусов и более;
- Двойные. Такие крепежи более надежны и требуют использования двойной загибающейся кромки. Они используются на технически сложных участках кровли. Кроме того, изображения, соединенные таким двойным загибом, можно укладывать на практически пологие конструкции.
Лента обладает отличными герметизирующими, тепло- и звукоизоляционными свойствами. Она образует высококачественный слой между отдельными узлами и элементами кровельной конструкции.
Соединение "шпунт-паз" дополняется зажимными скобами. Это узкие металлические планки, которые позволяют создать скрытое крепление. Один конец зажима крепится к обрешетке, а другой конец помещается внутрь фальца.
Преимущества и недостатки кровли из стоячего фальца
У кровли из стоячих фальцев есть свои преимущества и недостатки. Преимущества следующие:
- Длительный срок службы. Использование современных технологий защиты металла от коррозии, таких как оцинковка, значительно увеличило срок службы такой кровли.
- Малый вес. Легкость такой кровли исключает необходимость усиления несущих конструкций.
- Скрытая система крепления. Использование такой системы крепления обеспечивает дополнительную защиту от протечек.
- Гибкость сырья, простота обработки. Эти характеристики позволяют применять различные способы монтажа и использовать такие панели на геометрически сложных кровельных конструкциях.
- Ремонтопригодность, простота ремонта.
- Разнообразие цветов и фактур, гладкость поверхности, визуальная привлекательность покрытия.
Помимо преимуществ, фальцевая кровля имеет и ряд недостатков. К основным недостаткам относятся:
- способность материала накапливать электричество, необходимость специальной молниезащиты;
- плохая звукоизоляция, которую можно улучшить с помощью звукоизоляционных прокладок;
- недостаточная устойчивость материала к механическим воздействиям;
- отсутствие универсального варианта – недорогая простая оцинковка недостаточно представительна, а цинковые и медные покрытия очень дороги.
Чаще всего домовладельцы отказываются от шовных крыш из-за сильного шума во время дождя или ветра. При необходимости этот шум можно устранить или сделать его менее выраженным. Для этого необходимо выполнить следующие изменения:
- Защитите крышу от передачи вибраций через стропильную систему снаружи внутрь дома. Это можно сделать с помощью звукоизоляционного материала с хорошими акустическими свойствами. Этот материал подкладывается под каждую рейку обрешетки и контрреек для обеспечения плотного соединения с несущей рамой.
- Обрешетки, контррешетки и лицевые доски следует крепить только с помощью саморезов. В этом случае высыхание древесины не ослабит крепление.
- Используйте изоляционные прокладки на стыках конька и карниза. Их также следует разместить на нижней стороне панелей вдоль центральной оси. Это поможет погасить шумовую волну, проходящую через зону упругого металла.
- Необходимо установить качественный изоляционный материал с хорошими звукоизоляционными свойствами. При расчете оптимальной толщины этого материала следует учитывать колебания температуры в регионе.
Вот преимущества и недостатки фальцевой кровли

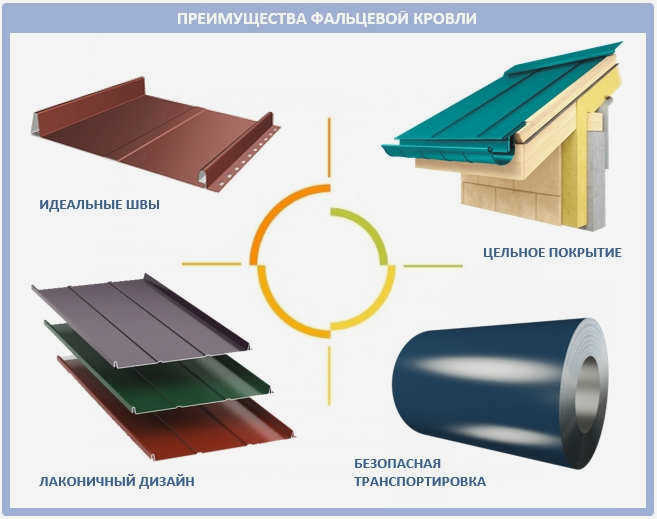

Преимущества фальцевой кровли
При выборе фальцевой кровли важно учитывать преимущества и недостатки этого строительного материала. Зная преимущества и недостатки, можно выбрать высококачественный материал, который сохранит свои эксплуатационные свойства на долгие годы.
- Высокий уровень влагостойкости обеспечивается благодаря специальной технологии соединения. Даже в случае сильного дождя или снегопада крыша не протекает.
- Устойчивость к перепадам температур. При укладке нет необходимости сверлить в материале отверстия для гвоздей или других крепежных элементов.
- Крыша не подвержена коррозии.
- Срок службы кровли из стоячего фальца составляет 50-100 лет при правильном монтаже и соблюдении условий эксплуатации.
- Листовой металл гибок, поэтому ему можно придать любую форму, что важно при проектировании.
- Огнестойкость.
- Широкий выбор цветов, поэтому можно создать красивый внешний вид крыши с учетом окружающей обстановки.
- Нет необходимости в сложной стропильной системе (лист весит всего 7 кг).
При установке шовной крыши необходимо установить оборудование для обеспечения молниезащиты, так как крыша сделана из металла, который собирает статическое электричество. Преимущество гладкой крыши в том, что осадки быстро стекают с ее поверхности, но это может быть опасно для людей, так как большая шапка снега может соскользнуть с крыши. В этом случае необходимо предусмотреть снегозадержатели. Металлическая крыша обладает высокой теплопроводностью. Если крыша не утеплена, это будет ощущаться в дальнейшем.
Недостатком крыши с двойным стоячим фальцем является сложная технология при использовании листов двойного стоячего фальца. При использовании кровли с защелкивающимся фальцем крышу можно смонтировать своими руками. Еще одним недостатком является образование шума при дожде, как и в случае с другими металлическими кровлями. Решением этой проблемы является звукоизолирующая конструкция крыши.
Процедура монтажа
Процедура монтажа классической фальцевой кровли включает в себя следующие шаги:
- Подготовка основания. Конструкция монтируется на обрешетку из дерева или металлических профилей. В некоторых случаях используется технология монтажа на сплошное основание.
- Подготовка доски. Нарезка элементов согласованных размеров, после чего их укладывают на обрешетку и готовят к монтажу.
- Подготовка дополнительных элементов. Подготовка фасонных элементов для дымоходов, коньков и краев крыши.
- Сборка. Для сборки и складывания используется ранее выбранная технология. При сборке используются кронштейны, закрепленные на земле.
Оптимальный угол наклона фальцевой кровли составляет 7-25 градусов. Чем он ниже, тем плотнее должна быть обрешетка. При монтаже пустотелой кровли используется технология двойного фальца. Это обеспечивает максимальную долговечность кровельного покрытия.
В некоторых случаях используется рулонная технология. Материал доставляется на объект в рулонах и разрезается на отдельные куски мастером на месте. В этом случае герметичность конструкции может быть увеличена без необходимости горизонтального шва.
Панели соединяются в двойной стоячий шов с помощью электроинструмента и силиконового герметика. Герметик используется для блокировки прохождения водяного пара под поверхностью крыши. При использовании этой технологии длина секций не ограничена.
В статье использованы изображения с канала Андреа Чанс – строительство домов на консольной крыше
