- Крыши с уклоном более 25° крепятся с помощью узкой обрешетки. Информация о шаге обрешетки для различных углов наклона крыши из стоячих фальцев приведена в таблице:
Технология кровли со стоячим фальцем
Крыша со стоячим фальцем – это идеальное решение для крыш с малым углом наклона. Кровля со стоячим фальцем была изобретена немецкими мастерами (возможно, вы догадались о названии). В переводе "фальц" означает просто желоб, а монтаж фальцевой кровли состоит из таких простых соединений – щелчок или зажим и все. Но почему же тогда фальцевая кровля не является обычным явлением с такой простотой?
Проблема в том, что в прошлом фальц изготавливался из листов только вручную. Процесс занимал много времени, соединения были не очень простыми, и говорить о герметичности такой кровли было сложно. Только с появлением профессионального оборудования фальцевая кровля была открыта заново: ровные швы, любая длина и скорость монтажа сделали свое дело. Хотите узнать больше?
Что такое фальцевая кровля?
Крыша из отдельных листов металла называется крышей со стоячим фальцем. Крыша со стоячим фальцем появилась в России чуть более 100 лет назад и быстро стала популярной. А благодаря производству механических и электрических инструментов для обработки фальцев (раньше фальцы соединялись только вручную), ее монтаж стал доступен каждому. Убедитесь в этом сами:
- Малый вес кровли, что ценно для любого здания.
- Отличная защита от протечек. Все потому, что она герметична! В фальцевой кровле нет щелей, которые могут вызвать коррозию или другие проблемы.
- Фальцевая кровля привлекательна еще и тем, что ее легко установить, и это может сделать практически каждый.
- Фальцевая кровля может использоваться не только на традиционных скатных крышах, но и на более сложных архитектурных сооружениях.
- Фальцевая кровля выглядит эстетично и может сочетаться со всеми видами строительных материалов.
- Главное преимущество фальцевой кровли заключается в том, что она на 100% непроницаема, под нее не проникает ни снег, ни дождевая вода. Благодаря тому, что такая кровля имеет минимальное количество отверстий, в отличие от металлического профиля, риск попадания влаги в подкровельное пространство минимален. Никакой коррозии!
- Минимальный срок службы 20 лет. В принципе, крыша из стоячего фальца является прочной и долговечной, поскольку ее швы не пропускают воду. Кроме того, отсутствуют поперечные швы или открытые стыки, препятствующие стоку воды или снега.
Кроме того, она довольно проста в монтаже:
Сразу отметим, что все дефекты, которые обычно приписывают крышам со стоячим фальцем, связаны именно с неправильным монтажом.

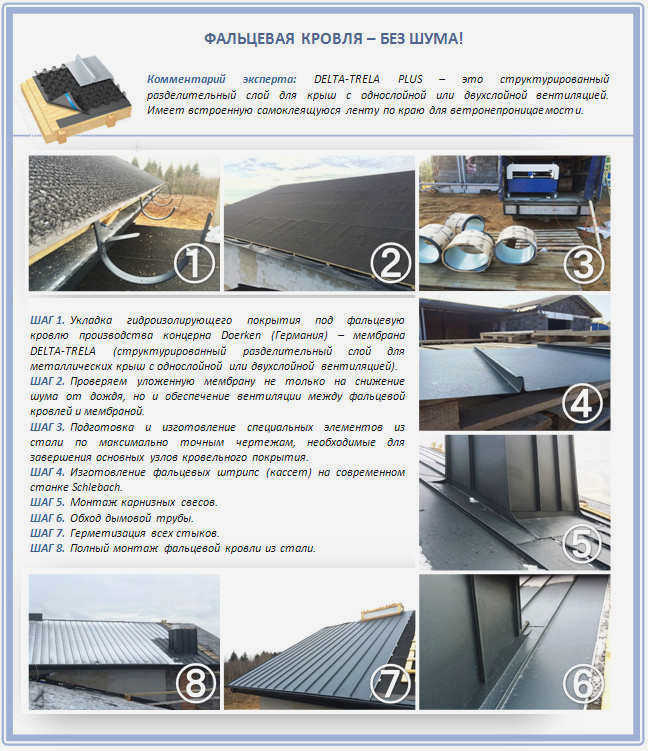

- Например, самой распространенной жалобой является то, что дождь сильно шумит, а капли дождя просто бьют по фальцевой кровле. Чтобы избежать этого, обрешетка должна быть идеально ровной, чтобы лист плотно прилегал к обрешетке и не создавал шума.
- Необходимо периодически ремонтировать выемки. Это зависит от того, как и чем они были сделаны.
- Лавинный сход снега. Да, на такой плоской крыше ничего не остается, как стремительно спускаться вниз, но зачем тогда существуют снегозадержатели? В Европе, например, даже дом не страхуют, если на крыше их нет.
- Незамысловатый дизайн и отсутствие широкого выбора цветов и фактур. Да, не всем нравится минималистическая эстетика крыши со швами. Но это дело вкуса – это всегда субъективно, а кто-то не хочет видеть и вездесущую металлочерепицу.
Выбор типа фальца в зависимости от угла наклона

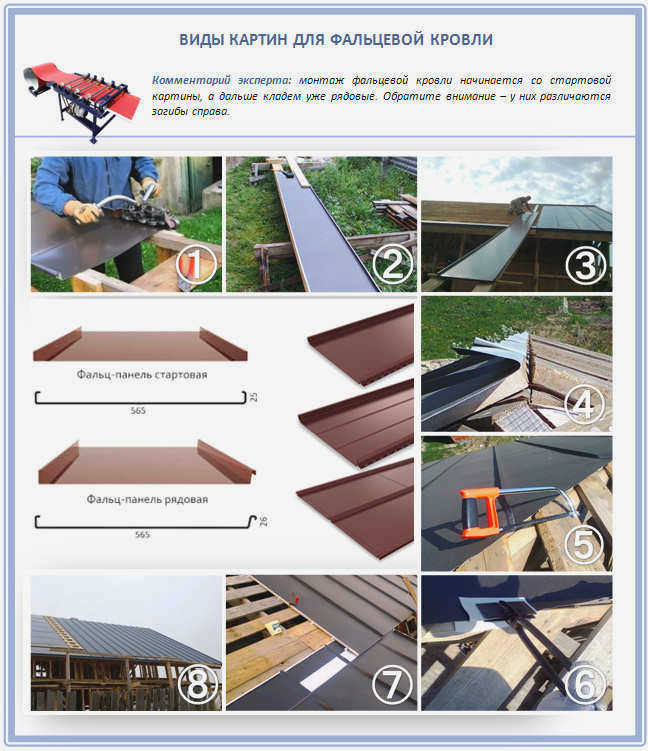

Фальцевые кромки – это загнутые боковые края панелей, которые используются для их соединения между собой. Вы можете купить листы с уже загнутыми кромками или сделать их самостоятельно или с помощью профессионалов. Однако прежде чем это сделать, учтите, что существует три основных типа фальцевых соединений: одинарный фальц, двойной фальц и клик фальц.
Это самый простой способ соединения изображений друг с другом: край нижнего листа загибается вверх под углом 90 градусов, край верхнего листа загибается вниз, но с двумя сгибами. При монтаже один край вставляется в другой и зажимается специальным инструментом. Такой шов может быть как стоячим, так и лежачим. Стоячее соединение используется для продольного (вдоль ската) соединения листов, а лежачее – для поперечного. Поперечный шов используется, когда панели короче длины ската и их необходимо соединить вместе.
Это сложное, но надежное соединение, которое обеспечивает почти полную герметичность кровли. Для его изготовления сначала формируется один фальц, а затем дважды сгибается под углом 90 градусов. Полученный шов зажимается с помощью инструмента или специальной сшивающей машины. Как и одинарный фальц, двойной фальц может быть стоячим или лежачим швом. Горизонтальный двойной фальц используется для бокового соединения изображений.
Кровля со стоячим фальцем
При изготовлении кровли со стоячим фальцем кровельные листы крепятся к обрешетке. В качестве основы используются бруски 50 x 50 мм или доски хвойных пород 50 x 120 мм/50 x 140 мм.
Расстояние между обрешеткой зависит от угла наклона крыши и снеговой нагрузки, которой она подвергается. Более плоская крыша будет накапливать большую массу снега, что потребует усиленной обрешетки. На более крутых крышах снеговая нагрузка будет меньше, а значит, потребуется более легкое и тонкое основание. Поэтому в зависимости от угла наклона крыши из стоячего фальца обрешетка устанавливается с разным интервалом:
Для крыш с уклоном 3°-25° используется сплошная обрешетка. Это необходимо для того, чтобы выдержать значительный вес снега, который скапливается на крыше с малым уклоном. Но "сплошной" она называется лишь номинально: когда она развернута, между досками все равно должен оставаться небольшой зазор: 10-15 мм. Если этого не сделать, то при изменении влажности древесина увеличится в объеме, разбухшие доски будут сжимать друг друга и могут разрушить стыки.
- При устройстве крыш с углом наклона более 25° используется обрешетка с небольшим уклоном. Прогоны с различным углом наклона фальцевой кровли, см. таблицу:
- Двойные (подвижные). Эти зажимы состоят из двух частей: основания и подвижной головки, которая позволяет панелям перемещаться вдоль ската при изменении температуры и расширении металла.
Мы рекомендуем использовать второй вариант, иначе в летнюю жару металлические панели увеличатся в объеме, не смогут двигаться вдоль вершины и деформируются из-за того, что зажим слишком плотно прилегает к обрешетке.
Инструменты для монтажа кровли из стоячего фальца
Для грамотного монтажа может потребоваться ряд инструментов, различные насадки для них и другие предметы. Следующие инструменты для монтажа кровли из стоячего фальца должны быть подготовлены до начала монтажа:
- Все возможные измерительные приборы – отвес, уровень, нивелиры.
- Инструмент для определения разницы между высотой всех точек поверхности по отношению к тому или иному уровню. Требуется оборудование для измерения возможной высоты.
- Ручные ножницы и более современные электрические ножницы, необходимые для резки и аккуратной подрезки элементов кровли.
- Ножовка для быстрой заточки.
- Ножовка и лобзик для эффективного монтажа обрешетки.
- Стандартная угловая шлифовальная машина.
- Обычный шуруповерт и ударная дрель.
- Зажимной пистолет для проведения процесса выдавливания. Резиновые и деревянные молотки.
ВАЖНО!
Фальцевые панели можно резать угловой шлифовальной машиной. Самое главное, все места, не подлежащие резке, должны быть тщательно защищены от опилок, а места реза должны быть обработаны специальными антикоррозийными средствами.

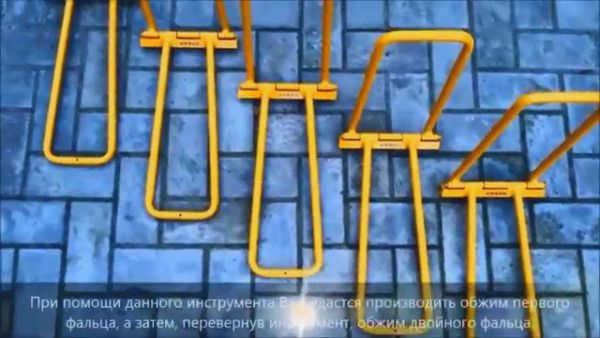

Инструменты для монтажа фальцевой кровли

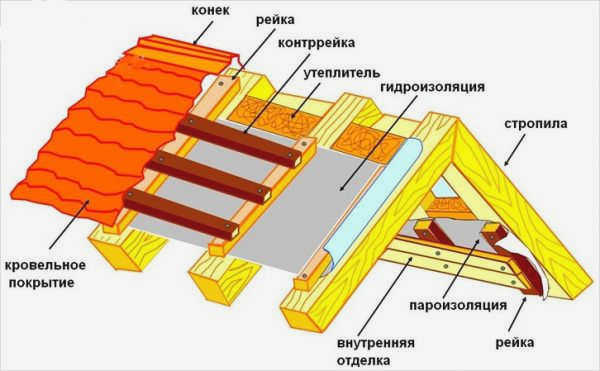

Кровельный слой
Фальцевая кровля характеризуется особой многокомпонентной системой, которая состоит не только из самого кровельного покрытия, но и из различных других компонентов. К ним могут относиться
ВНИМАНИЕ!
Создание кровельного покрытия требует особого внимания, т.к. Конструкция слоя будет серьезно влиять на общую прочность конструкции, а также на ее долговечность.а также на долговечность конструкции.
Правильное проектирование и строительство кровли имеет первостепенное значение.
Технология укладки
Технология укладки фальцевой кровли различается в зависимости от типа фальцевого соединения. Эти различия, как уже упоминалось выше, касаются угла наклона стропил, а также способа крепления кровельного покрытия.

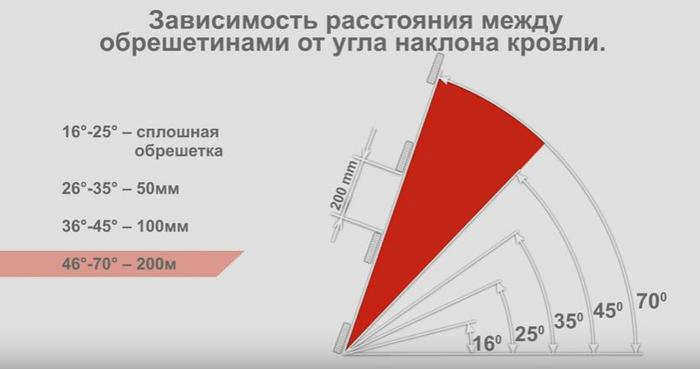

Кровля из стоячих фальцев монтируется на сплошную обрешетку, шаг которой выбирается в зависимости от угла наклона ската (рис. 8).
Рисунок 8: В зависимости от угла наклона расстояние между обрешетками для кровельного покрытия с защелкиванием
Шаг обрешетки для двойных шпунтовых соединений одинаков. Единственным важным моментом является то, что минимальный угол наклона для этого типа крыши из стоячего фальца составляет 3°. По этой причине для конструкций с углом наклона от 3° до 25° сооружается сплошная подложка.
В настоящее время для крыш с углом наклона более 70° и даже полностью вертикальных конструкций используются каркасные схемы – в этом случае шаг обрешетки должен составлять 300 мм.
Пример нестандартного монтажа кровли с переходом к стене при устройстве кровли в стиле "барнхаус" показан на видео ниже:
Традиционно кровельный лист для кровли в стиле барнхаус подбирается по размеру ската, чтобы одно изображение полностью перекрывало его по всей длине. Однако бывают ситуации, когда необходимо также сделать поперечное соединение листов. В этом случае стыки должны быть смещены друг относительно друга не менее чем на 500 мм.

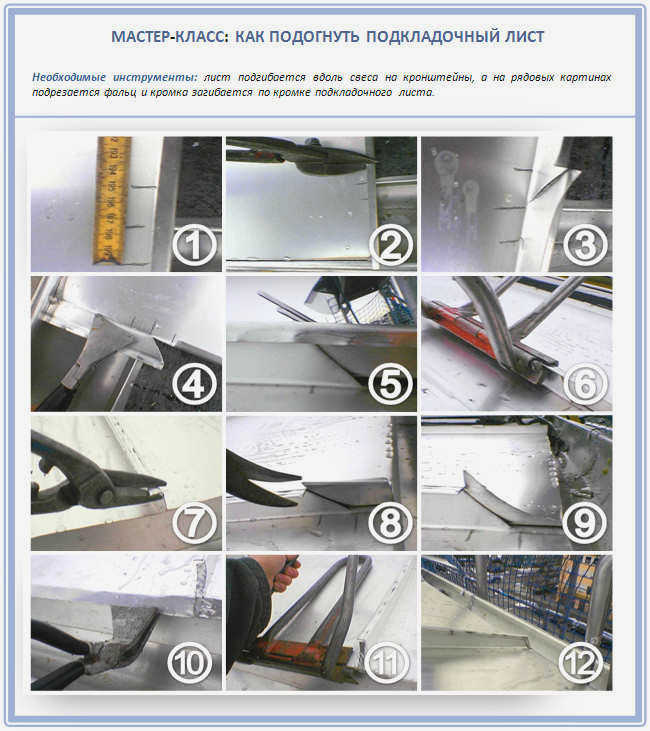

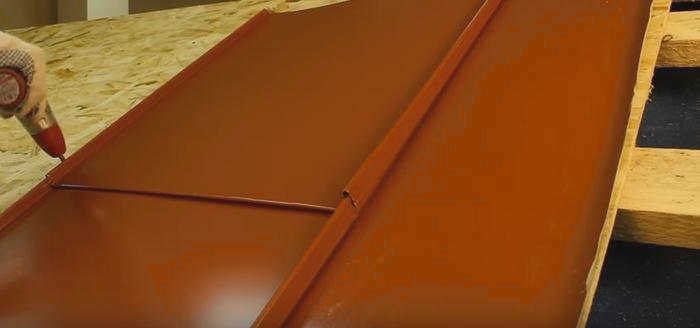

Рисунок 9: Поперечное соединение между листами
В приведенном ниже видеоролике мы более подробно объясняем технику монтажа на примере изображения, складывающегося по щелчку:
Инструкция по монтажу фальцевой кровли
Хорошая фальцевая кровля начинается с укладки теплоизоляционного материала и пароизоляционной мембраны. Минеральная вата обычно укладывается между стропилами, а пароизоляция крепится к стропилам снизу степлером. Отдельные листы мембраны крепятся друг к другу с помощью двусторонней клейкой ленты с нахлестом в 100 мм.

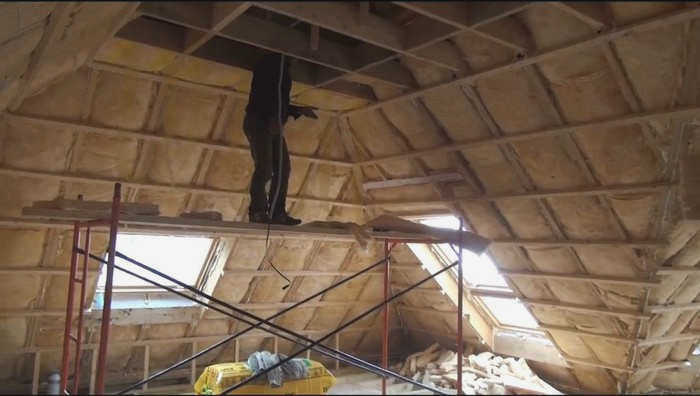

Фото 10: Изоляция крыши изнутри
В конструкции холодной крыши отсутствует теплоизоляция и пароизоляция (т.е. чердачное помещение не будет отапливаться). Монтаж в этом случае начинается с гидроизоляционного материала

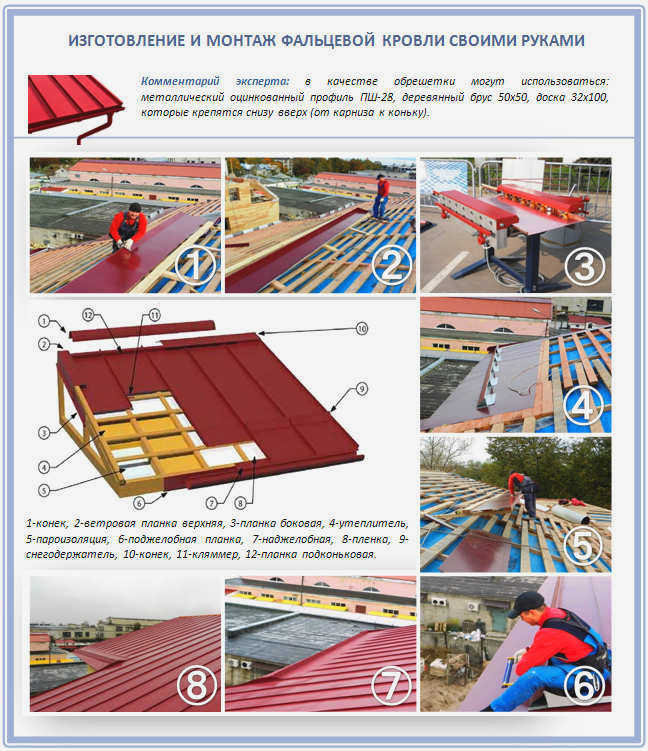

Технология и общая последовательность монтажа фальцевой кровли:
- Укладка гидроизоляционной мембраны.
- Монтаж контробрешетки и обрешетки.
- Монтаж лакокрасочных покрытий.
- Установка дополнительных элементов – корзины, конька, примыкания кровли.
- Окружение дымохода.

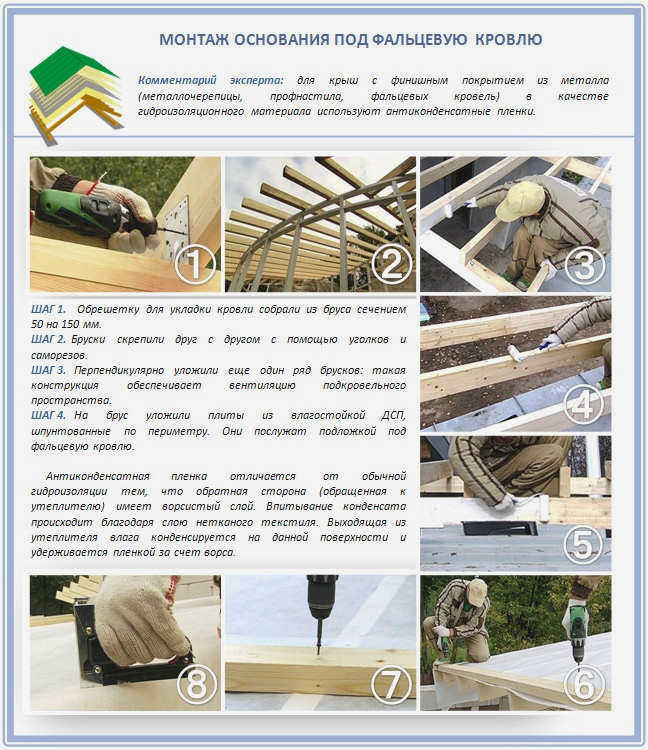

Монтаж гидроизоляции, контрреек и обрешетки.

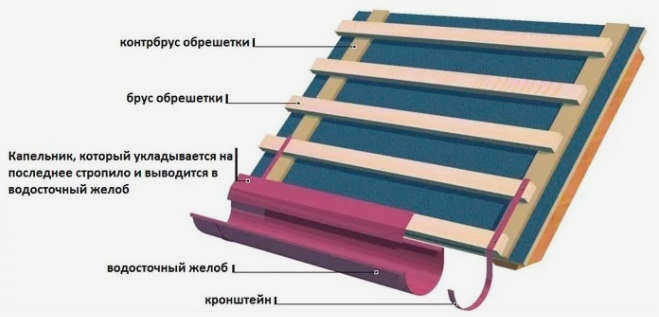

Монтаж кровли из стоячего фальца начинается с крепления карнизных планок по всему карнизу. Последовательность крепления показана на рисунке 11.
Рисунок 11: Техника крепления карнизного свеса
Следующим шагом является укладка подкладочной мембраны. Она крепится к стропилам с помощью степлера, а мембраны укладываются внахлест на 100 мм с помощью двусторонней клейкой ленты. Подкладочная мембрана также приклеивается к карнизной планке, которая обычно герметизируется кровельным герметиком или двусторонней клейкой лентой.

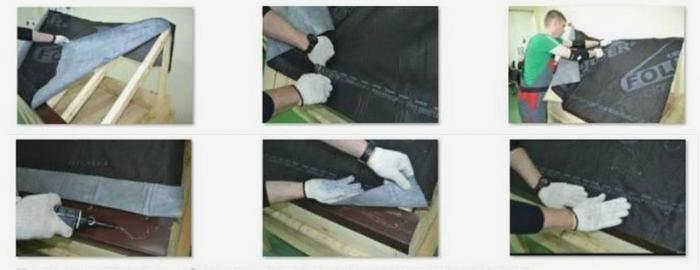

Фото 12 Процесс установки воротника подкладочной мембраны.
Затем изготавливается контробрешетка из древесины 50×50 мм и прикручивается вдоль стропил.
