Основой большинства насосных станций являются центробежные насосы, соединенные с гидроаккумуляторами. В зависимости от условий эксплуатации существует достаточно широкий спектр агрегатов, способных справиться с поставленной задачей. Качество транспортируемой воды не всегда находится на желаемом уровне. Фильтр перед насосной станцией используется в зависимости от того, какой тип очистки требуется, и имеет свою классификацию. Фильтр грубой очистки является неотъемлемой частью системы водозабора, но действительно ли он очищает? Конечно же, нет. Нежелательные частицы имеют меньший диаметр и могут попасть прямо из скважины в нашу посуду. О том, как не допустить их попадания в нашу жизнь и обезопасить насосное оборудование, поговорим в следующем разделе. Давайте рассмотрим, какие бывают фильтры, где их устанавливают и для чего они нужны.
Фильтр может быть установлен перед насосной станцией
В наше время трудно представить себе загородный дом или частный особняк без автономного и независимого водоснабжения. Для подачи воды в жилые дома используются насосные станции, которые перекачивают воду из скважин в систему бытовых трубопроводов и поддерживают давление. Это все прекрасно, но не все знают, что для длительной эксплуатации и эффективности работы оборудования на насосной станции необходим фильтр. Фильтр устанавливается перед насосной станцией на всасывающем устройстве. Он защищает воду от ила, песка и т.д.
Вода обычно подается из колодца или скважины. В воде из таких источников обязательно присутствуют различные механические примеси, такие как частицы глины, песка или мела. Такие примеси оказывают негативное воздействие на приводное устройство после определенного периода эксплуатации. Механические частицы со временем забивают и разрушают гидроаккумулятор, после чего насосная станция приходит в негодность. Фильтр предварительной очистки воды для чиллеров – это лучшее решение для эффективной очистки воды, безопасности и долговечности.

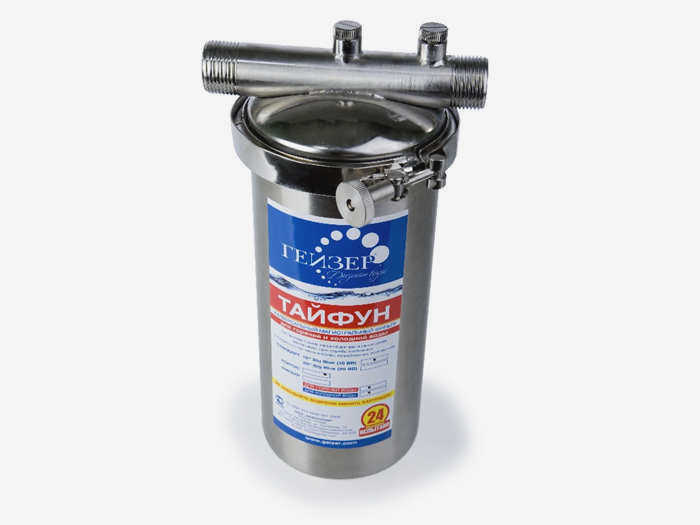

Фильтр для воды
Типы фильтров
Существует два основных типа фильтров, в зависимости от степени очистки:

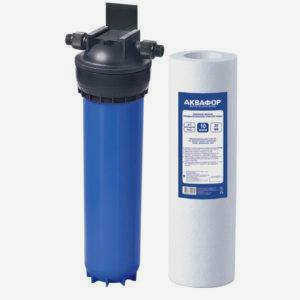

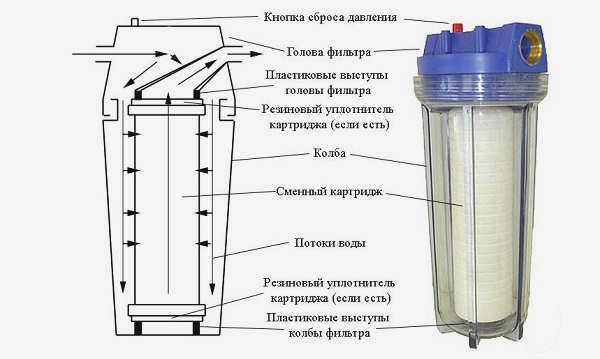

- Тонкая фильтрация. Частицы, задерживаемые такими фильтрами, могут иметь размер менее 1 микрона. Также могут задерживаться тяжелые металлы. Фильтр тонкой очистки выглядит как колба, содержащая съемный картридж. Этот картридж изготовлен из полиэтиленовых волокон, намотанных вокруг пластикового сердечника. Как правило, такие фильтрующие элементы устанавливаются после грубой фильтрации воды. Кроме того, мембранные фильтры могут использоваться для очистки питьевой воды.
- Грубая фильтрация. Этот тип фильтрующих элементов способен предотвратить попадание частиц размером до 1 мм. В водопроводе могут присутствовать такие частицы, как песок, ил, галька, чешуйки и т.д. Мелкая сетка может быть использована в качестве фильтрующего элемента, который позволяет отфильтрованной воде проходить в насос, в то время как частицы крупнее сетки остаются позади. Такой сетчатый фильтр устанавливается на конце всасывающей трубы или помещается в линию подачи воды.
Типы фильтров для насосных станций
- Входной фильтр, устанавливается на погружных насосах. Этот фильтрующий элемент устанавливается на всасывающем участке, непосредственно в насосе. Вода очищается от крупных механических частиц и примесей с помощью специальной защитной сетки.

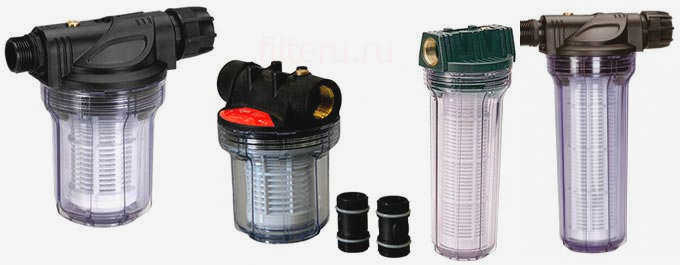

- Предварительный фильтр для очистки. Этот элемент устанавливается перед насосом в водяном контуре и служит для удаления из воды крупных механических примесей. Элемент выглядит как колба, содержащая пластиковый картридж. Колба изготовлена из прозрачного материала, что позволяет легко отслеживать засорение. После засорения колбу можно легко и быстро извлечь и промыть.
- Впускной фильтр с обратным клапаном для насосных станций. Этот элемент устанавливается на конце трубы впуска жидкости чиллера или самовсасывающего насоса. Он выполняет две функции: сетчатый фильтр очищает воду от примесей, а предотвращение обратного потока предотвращает вытекание воды из насосной системы. Этот элемент помогает самовсасывающему насосу правильно запуститься. Обратный клапан обычно имеет резьбовое соединение G1, к которому можно подсоединить всасывающий шланг насосной станции. Шланг насосной станции должен выдерживать давление водопроводной системы.
- Центральный фильтр. Используется для очистки в подземных или надземных ирригационных системах. Система с фильтром этого типа обеспечивает долгий срок службы оборудования. Легко очищается благодаря своей установке (в разрыв трубы) и съемной конструкции.
- Всасывающий фильтр. Всасывающий корпус состоит из фильтрующей сетки, установленной в специальном корпусе. Может использоваться с автоцистернами, ручными и мотопомпами.

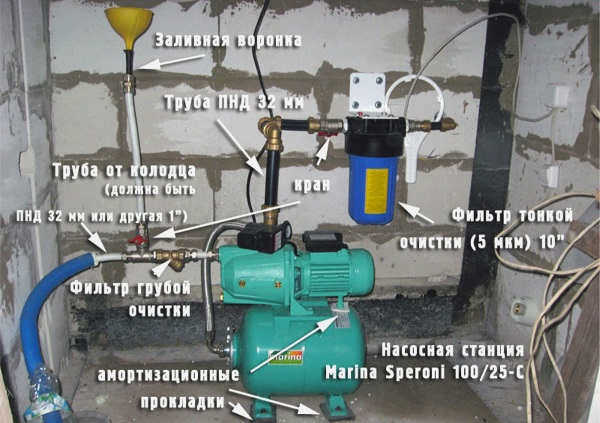

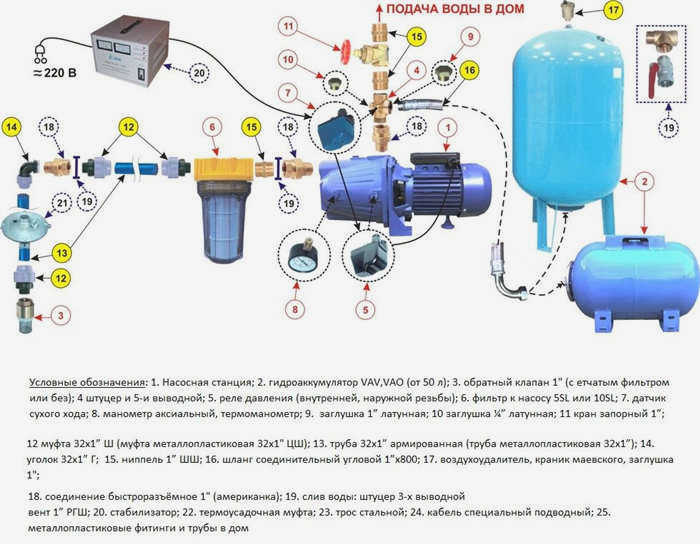

Подключение насосных станций к скважинам
Назначение фильтров
Многие предприятия берут воду из колодцев и специальных скважин. Содержание в ней мелких механических примесей превышает все допустимые нормы. Они имеют вид ила, глины, песка, различных примесей и т.д. Все это может засорить гидроаккумулятор и насос и, как следствие, очень быстро прекратить работу. Если перед насосной станцией установить фильтр, то это позволит избежать данной проблемы. Однако такая схема подключения может иметь и свои недостатки. Поскольку фильтр соединен с реле давления, то в случае его засорения подача воды может быть значительно сокращена, а то и вовсе прекращена. Поэтому нередко фильтр подключают ниже насосной станции.
Важно! Если фильтр, установленный перед узлом подачи, засорится, насос может продолжать работать при нормальной нагрузке и, таким образом, выйти из строя. Чтобы предотвратить это, стоит подумать о подключении предварительного фильтра непосредственно перед самим подающим устройством. Почему это важно? Потому что таким образом фильтр можно очистить, когда он засорится, что повышает защиту аккумулятора давления. Для надежной защиты насоса убедитесь, что подключено реле сухого хода.
Не откладывайте решение вопроса о том, нужен ли вам фильтр или нет. Это необходимое условие для длительного срока службы всей насосной системы. Преждевременные отказы из-за засорения мелкими абразивными частицами и грязью не будут вас беспокоить.
Самым важным компонентом системы, предназначенной для перекачки жидкостей, является фильтр предварительной очистки. Он обеспечивает грубое отделение воды (или другой перекачиваемой жидкости) от различных видов твердых загрязнений, геометрические размеры которых не превышают одного миллиметра.
Установка фильтра насосной станции
Как уже упоминалось, фильтр может быть установлен непосредственно перед насосом или после него. Рекомендуется устанавливать фильтр на участке линии, проложенной горизонтально. Он должен быть закреплен с помощью резьбового соединения.
Для того чтобы соединение компонентов было как можно более прочным, следует использовать хомуты и, при необходимости, переходники (при установке).
Примечание: Фильтр должен быть расположен таким образом, чтобы к нему можно было легко и быстро получить доступ. Поскольку фильтр может потребоваться очистить, отремонтировать или заменить, это необходимо сделать в срочном порядке.
Есть примеры, когда из-за пренебрежения этой базовой, но такой важной рекомендацией приходилось перестраивать значительную часть системы, поскольку засорившийся фильтрующий элемент невозможно было освободить от осадка и мусора, заменить на новый или даже проверить.
Назначение фильтров
- Должны регулярно заменяться;
- Требуют регулярной замены; – Создают дополнительную нагрузку на устройство;
Это повышает риск перегрузки насоса и последующего выхода его из строя, так как пропилен становится загрязненным. Необходимо тщательно следить за состоянием фильтра. В случае чистой воды не имеет смысла использовать дополнительный осветлитель перед насосом. В этом случае лучше установить систему тонкой фильтрации, которая располагается на сетевом выходе гидроаккумулятора. Важно! Если вы используете полипропиленовый фильтр перед насосом – внимательно следите за его состоянием, засоренный фильтр приведет к плохому потоку воды, а устройство перегреется и выйдет из строя!
Фильтры улавливают нежелательные загрязнения и должны периодически заменяться. Срок службы фильтра напрямую зависит от степени загрязнения перекачиваемой жидкости.
Система фильтров тонкой очистки
Фильтр, расположенный ниже по потоку от блока подачи, называется системой тонкой очистки. Эта система не создает дополнительной нагрузки на агрегат. Он устанавливается ниже по течению от насосной станции и состоит из двух или более пластиковых колб. Ассортимент фильтрующих элементов очень широк. Существуют комбинированные версии, включающие несколько ступеней очистки. При такой очистке удаляются все элементы размером более 2-30 мкм. Такая система работает в сочетании с металлическим фильтром, который устанавливается на всасывающей трубе. Он не позволяет элементам диаметром до 1 мм попасть в аккумулятор, а фильтр тонкой очистки задерживает остальные, и вода уже очищается от нежелательных загрязнений, когда выходит из крана.
Несколько элементов устанавливаются последовательно и надежно очищают воду от вторичных загрязнений
Как установить фильтр для воды
В Москве и других крупных городах для установки сетевого фильтра перед насосной станцией можно обратиться к профессионалам. Однако если у вас есть опыт и вы знаете, как работать с такими механизмами, вы можете выполнить эту работу самостоятельно.
Важно предварительно ознакомиться с инструкциями, прилагаемыми к фильтровальной установке, и убедиться в наличии всех необходимых для работы принадлежностей и инструментов.
Устройство может быть установлено как выше, так и ниже по течению от насоса. Для проведения монтажных работ рекомендуется выбрать горизонтальный участок трубы. Очистное устройство крепится с помощью резьбового соединения.
Для повышения прочности соединения между компонентами следует использовать хомуты, а в некоторых случаях дополнительно могут потребоваться переходники. Фильтр должен быть расположен таким образом, чтобы доступ к нему не был затруднен, так как периодически потребуется замена или очистка расходных материалов.
Особенности установки зависят от того, используется ли поверхностный или погружной насос.
Расположение фильтров восходящего и нисходящего потока воды
Фильтрационные установки должны быть правильно расположены для достижения желаемого эффекта и защиты дорогостоящего оборудования от выхода из строя.
Сначала устанавливаются системы грубой фильтрации, затем системы тонкой фильтрации. Таким образом, сначала из жидкости удаляются крупные частицы, мусор и грязь, а затем растворенные соли, бактерии и простейшие. Фильтр грубой очистки устанавливается перед насосом, а фильтр тонкой очистки – ниже по течению.
3 лучших производителя фильтров + полезное видео
| Марина Сперони | Продукция подходит для установки перед ирригационным оборудованием и для одновременной работы с автоматическими поливальными машинами. Фильтр необходимо периодически заменять картриджем. Лучше всего использовать запасные части того же производителя. | |
| Базовый | Подходит для бытовых и садовых насосов. Благодаря защите от обратного тока повышается эффективность насосного оборудования и упрощается ввод в эксплуатацию. Преимуществом этой опции также является низкая стоимость. В комплект поставки входят переходник для шланга и хомут для шланга. | |
| Elitech | Их грубый очиститель шланга лучше всего подходит для использования с насосами того же производителя. Он удаляет из воды мусор любого размера. У него высокая пропускная способность: за час через фильтрующий блок можно прокачать до 3 500 литров воды. Вдобавок ко всему, его стоимость не очень высока. |
