Медные провода можно обрабатывать не только канифолью, но и кислотным флюсом. Некоторые предпочитают использовать готовую паяльную кислоту, которую всегда можно найти в продаже. Существует специальный флюс для лужения алюминиевых проводов.
Как правильно паять провода
Пайка проводов – один из самых надежных способов их прямого соединения, с помощью которого можно решить множество технических проблем (в том числе и с витой парой). Это возможно благодаря тому, что температура нагрева припоя ниже температуры нагрева расплавляемых металлических компонентов.
В домашних условиях для пайки кабелей или тонких проводов проще всего использовать электрический паяльник достаточной мощности, который подходит для всех типов проводов.
Что еще необходимо для пайки
Для того чтобы правильно спаять провода в кабельной проводке или любом другом соединении – помимо паяльника, необходимы вспомогательные материалы, называемые расходными. К ним относятся такие распространенные компоненты, как припой, канифоль для пайки и специальные флюсы, которые значительно улучшают качество пайки. Также рекомендуется иметь подходящую подставку, чтобы облегчить использование паяльника.
канифоль и флюсы
Для того чтобы качественно припаять любые провода, прежде всего, необходимо очистить их поверхность от оксида (оксидного слоя), для чего нужны специальные флюсы и канифоль. Эта операция называется лужением и применяется при всех работах по пайке проводов. Особенно важна такая подготовка при пайке проволочных выводов.
Для работы с флюсом можно использовать небольшую кисточку, что облегчает работу с любым проводником. При использовании этого метода важно помнить, что химически активные флюсы со временем разъедают материалы, поэтому после лужения рекомендуется смыть их растворителем или спиртом.

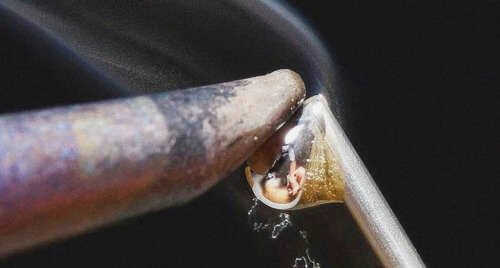

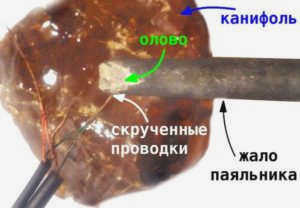

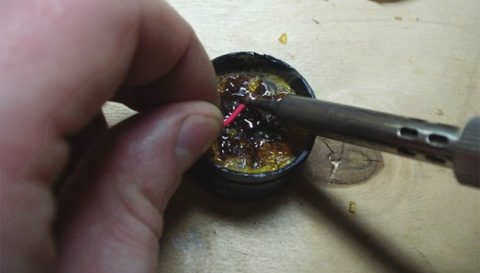

При лужении канифолью те же провода укладываются на ее поверхность, а затем аккуратно припаиваются паяльником.

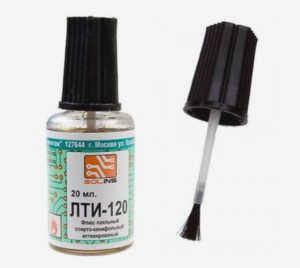

Специалисты считают канифоль довольно универсальной, а флюсы подбирают специально для спаиваемого металла (обычно меди). Наиболее часто используемым флюсом является "ЛТИ-120" или специальное вещество, называемое бурой.
Неплохо работает флюс, состоящий из смеси канифоли и спирта (1:5), который можно приготовить своими руками. В процессе изготовления канифоль измельчают в порошок, постепенно всыпают в спирт и взбалтывают до растворения.
Работа с паяльником
Надежный паяльник – обязательный атрибут любого начинающего мастера. Невозможно лудить проволоку, а затем припаивать ее.
Размер паяльника, модификация может быть выбрана пользователем. Паяльные станции, штыри с регулируемой температурой нагрева удобны в использовании.
Стоит потратить деньги на качественные инструменты и оборудование. Тогда работа будет приносить удовольствие долгие годы.
Необходимые инструменты

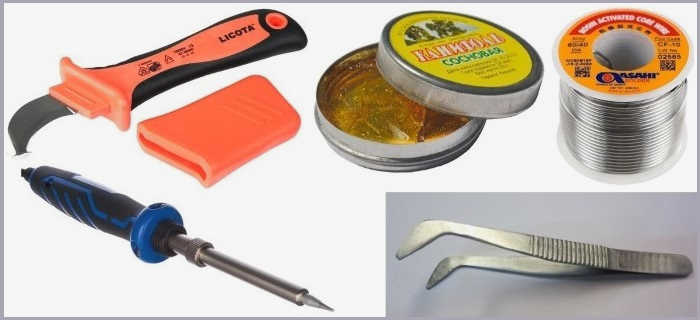

Работать с проводами несложно, если хорошо подготовиться. Желательно сделать все заранее, чтобы не пришлось суетиться в самый неподходящий момент. Список инструментов для лужения проволоки или кабеля следующий:
- хорошо заточенный нож;
- пинцет;
- обычные плоскогубцы;
- паяльник или паяльная станция;
- расходные материалы (флюс, припой).
Вместо ножа сейчас выпускаются специальные плоскогубцы, которые позволяют снимать изоляцию одним движением. Но стоят они недешево, поэтому многие довольствуются ножом или скальпелем.
Все инструменты и приспособления просты, но очень полезны. Под расходными материалами подразумеваются конкретные флюс и припой, подходящие для данного типа проволоки.
Флюс своими руками
На десятом месте стоят экстремальные варианты флюсов, сделанных своими руками – раствор таблеток аспирина в одеколонной воде, салициловый спирт, электролит из старых солевых батареек (нещелочных), фруктовый сок, оливковое масло, нашатырный спирт с глицерином и т.д. Такие паяльные флюсы используются редко, но имейте их в виду. На случай, если вы окажетесь в глухой деревне с одним лишь паяльником в кармане.
Преимущества:
Можно изготовить бесплатно в домашних условиях из доступных материалов.
Недостатки:
Непредсказуемое загрязнение и остатки с волшебным набором активных химических элементов.
Что паятьЖелезо, нержавеющая сталь, медь, бронза, цинк, нихром, серебро, никель.
Что смыватьЯ не представляю, как смыть одеколон, смешанный с фруктовым соком, сбрызнутым оливковым маслом – наверное, проще сжечь остатки ацетиленовой горелкой.
Кислота от ацетиленовой горелки

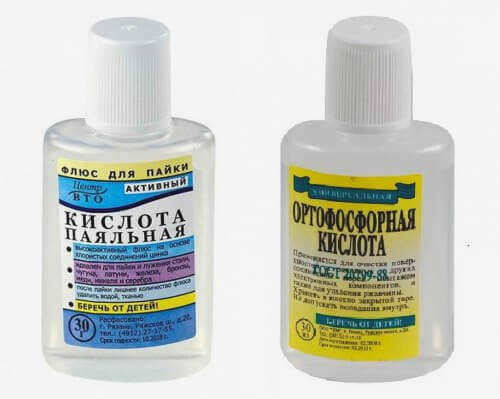

На девятом месте находится фосфорная и паяльная кислота.Она просто разъедает любые маслянистые слои на поверхности металла, обеспечивая тем самым отличную паяемость очищенных поверхностей. При нагревании она воняет и отравляет молодой организм. Поэтому необходимо проветривать помещение, а еще лучше паять на открытом воздухе. В этом случае отравление парами кислоты будет сведено к минимуму.
Преимущества:
Паяет быстро и практически все, можно сначала нанести кислоту на шов, а потом паять, стоит очень дешево от 30 рублей за 10 мл.
Недостатки:
Этот флюс очень токсичен от слова ядовитый при контакте с кожей и особенно слизистыми оболочками к коррозии, кислота все-таки. Его нельзя использовать для пайки плат, так как кислота, даже в небольшом количестве на тонких медных дорожках, разъест их.
Что паять: Медь, серебро, сталь, никель, чугун, бронза, латунь.
Мыть с помощьюРазбавитель, бензин, спирт.
Подготовка проводов к пайке
Провода, подлежащие пайке, требуют подготовки. Для этого соблюдайте следующие правила:
- Никогда не паяйте провода под напряжением. Существует опасность короткого замыкания корпуса паяльника.
- Удалите изоляцию с проводов под напряжением. Для этого пригодятся плоскогубцы или нож. Это зависит от сечения и типа провода.
- Если вы хотите паять тонкие провода, достаточно снять 15-20 мм изоляции. В компактной электронике достаточно 1-2 мм.

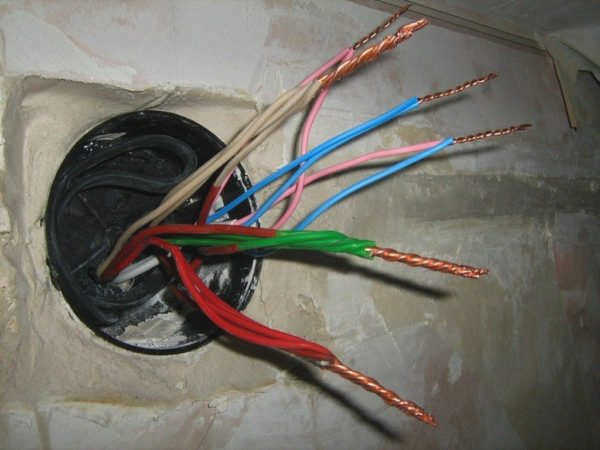

- При пайке в распределительной коробке провод удаляется минимум на 50 мм. Затем выполняется скрутка, после чего производится пайка.
- Если соединяемые провода слишком загрязнены и окислены, флюс не поможет. Грязь следует удалить ножом или напильником.
- Для пайки эмалированных проводов необходимо удалить изоляцию. Она легко удаляется ножом, напильником или пламенем зажигалки.
Особенности пайки электрическим паяльником
Пайка электрическим паяльником имеет некоторые особенности по сравнению с другими методами соединения. Их необходимо соблюдать в процессе монтажа.
Важно: При работе в домашних условиях избегайте вдыхания паров от паяльника. Пары канифоли относительно безопасны. Однако пары кислоты плохо влияют на дыхательную систему и вызывают кашель. Если нет специальной вытяжки, пайку следует проводить при открытых окнах.
Выбор флюса
Наиболее распространенным флюсом, используемым электриками, является канифоль. Существует два способа ее нанесения на спаиваемые провода:
- Наконечник паяльника касается канифоли. Затем флюс переносится с нагретого наконечника инструмента на спаиваемые провода. Важно нанести канифоль на провод под напряжением до того, как она испарится с жала. Обычно это занимает 3-5 секунд.

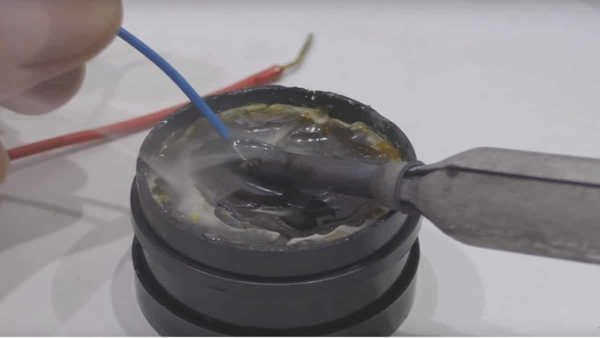

- Зачищенный провод кладется на канифоль и прижимается нагретым пальцем. Флюс плавится, и провод погружается в расплавленный материал.
Канифоль можно смешать с этиловым спиртом. Это дает хороший жидкий флюс, который легко наносится кистью. Важно не переусердствовать, чтобы раствор не стекал по изоляции провода. В конце концов, к этой области в будущем будет прилипать пыль.

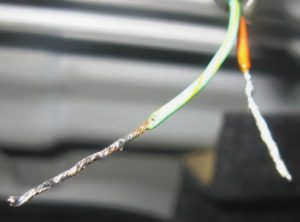

Пайка многожильных проводов

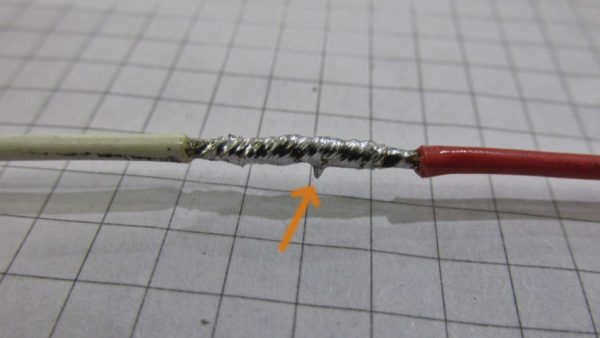

Многожильный провод – это несколько тонких проволочек, склеенных в один провод и покрытых изоляцией. Этот тип провода легче паять, чем одножильный. Флюс любого типа легко проникает и втягивается в пустоты между тонкими проволочками проводника. Это также относится и к припою. Они легко пропитывают многожильный провод. Самое главное – правильно нагреть, и припой отойдет сам. Чтобы надежно спаять провода, аккуратно скрутите их вместе пальцами.
