Максимальная нагрузка на элемент конструкции определяется рядом факторов и соотношений. Обычно при расчете уровня нагрузки учитывается вес 1 линейного метра балки, вес 1 квадратного метра перекрытия, временная нагрузка на перекрытие и нагрузка на перегородку на 1 квадратный метр перекрытия. Также учитывается расстояние между балками, измеряемое в метрах. Для примера расчета максимальной нагрузки на деревянную балку возьмем средние значения, соответствующие весу перекрытия 60 кг/м², временной нагрузки на пол 250 кг/м² и перегородки 75 кг/м². Вес самой балки можно легко рассчитать, зная ее объем и плотность. Предположим, что используется деревянная балка сечением 0,15х0,2 метра. В этом случае его вес составит 18 кг/м². Предположим также, что расстояние между балками перекрытия составляет 600 мм. В этом случае необходимый коэффициент равен 0,6.

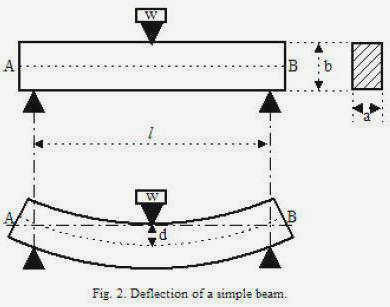

Расчет прогиба балки. Максимальный прогиб балки: формула
Балка – это элемент в технике, представляющий собой брус, нагруженный силами, действующими в направлении, перпендикулярном брусу. Деятельность инженеров часто связана с расчетом прогиба балки под нагрузкой. Эта работа выполняется для того, чтобы ограничить максимальный прогиб балки.
Сегодня в строительстве используются балки из различных материалов. Это может быть металл или дерево. В каждом случае используются разные балки. При этом расчет балок на прогиб может иметь некоторые отличия, которые обусловлены разницей в конструкции и используемых материалах.
Деревянные балки
Сегодняшнее индивидуальное строительство предполагает широкое использование балок из дерева. Практически в каждом здании есть деревянные перекрытия. Деревянные балки могут использоваться в качестве несущих элементов, они применяются для возведения перекрытий, а также для поддержки потолков между этажами.
Не секрет, что деревянные балки, как и стальные, имеют свойство прогибаться под нагрузкой. Величина прогиба зависит от используемого материала, геометрических особенностей конструкции, в которой используется балка, и характера нагрузок.
Допустимый прогиб балки зависит от двух факторов:
- Адекватность прогиба и допустимые значения.
- Работоспособность здания с учетом прогиба.
Расчеты прочности и жесткости, выполняемые во время строительства, позволяют наиболее эффективно оценить нагрузки, которые здание сможет выдержать во время эксплуатации. Они также позволяют точно определить, какой деформации будут подвержены элементы конструкции в каждом конкретном случае. Наверное, никто не станет отрицать, что подробные и точные расчеты являются частью работы инженера-строителя, но, имея несколько формул и склонность к математическим вычислениям, можно самостоятельно рассчитать все необходимые величины.
Для того чтобы правильно рассчитать прогиб балки, важно также учитывать тот факт, что в строительстве понятия жесткости и прочности неразделимы. На основании данных расчета прочности можно переходить к дальнейшим расчетам жесткости. Стоит отметить, что расчет прогиба балки является одним из необходимых элементов расчета жесткости.
Обратите внимание, что для самостоятельного проведения таких расчетов лучше всего использовать дополненные расчеты, прибегая к достаточно простым схемам. Также рекомендуется вводить небольшой запас в сторону увеличения. Особенно если в расчетах участвуют несущие элементы.
Типы балок
Балки из прочных и долговечных материалов используются для возведения различных конструкций. Эти конструкции могут иметь различную длину, форму и сечение. Наиболее часто используются деревянные и металлические конструкции. Для схемы расчета прогиба большое значение имеет материал элемента. Особенности расчета прогиба балки в этом случае будут зависеть от однородности и структуры ее материала.

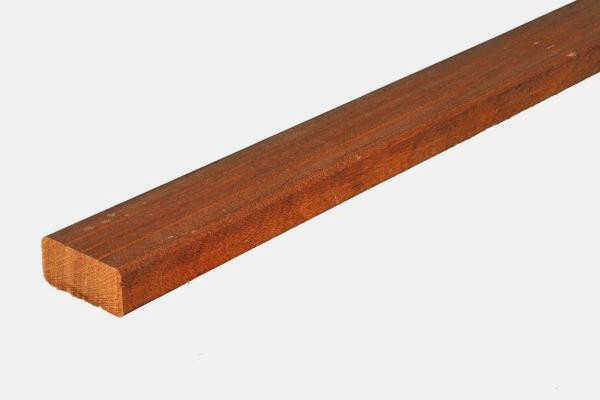

Дерево
Балки из древесины чаще всего используются для строительства частных домов, дач и других индивидуальных сооружений. Гнутые деревянные конструкции могут использоваться для потолков и перекрытий.

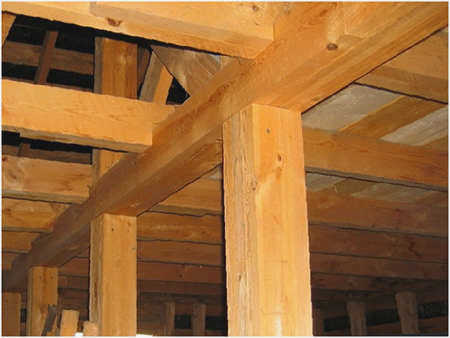

Деревянные перекрытия
Для расчета максимального прогиба необходимо учитывать следующие элементы:
- Материал. Различные породы древесины имеют разную прочность, твердость и упругость.
- Форма поперечного сечения и другие геометрические характеристики.
- Различные виды нагрузки на материал.
Допустимый прогиб балки учитывает максимальный фактический прогиб, а также возможные дополнительные рабочие нагрузки.

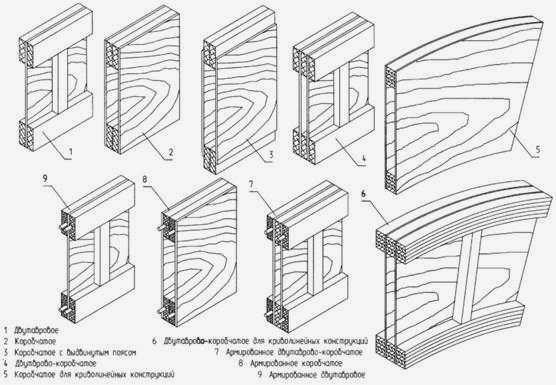

Конструкция из хвойных пород древесины
Сталь

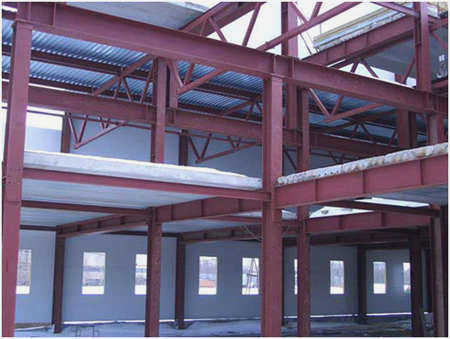

Стальные балки характеризуются сложным или даже составным сечением и обычно изготавливаются из нескольких металлов. При проектировании таких конструкций важно учитывать не только жесткость, но и прочность соединения.
Стальные пластины
Стальные конструкции изготавливаются путем соединения нескольких видов металлических изделий с помощью этого типа соединения:
Прочность и жесткость балок
Чтобы обеспечить прочность, долговечность и безопасность конструкции, необходимо рассчитать прогиб балок еще на этапе проектирования конструкции. Поэтому крайне важно знать максимальный прогиб балки, формула которого поможет сделать выводы о вероятности использования той или иной строительной конструкции.
Использование расчетной диаграммы жесткости позволяет определить максимальные изменения в геометрии детали. Расчет конструкции по эмпирическим формулам не всегда эффективен. Рекомендуется использовать дополнительные коэффициенты для добавления необходимого запаса прочности. Невозможность оставить дополнительный запас прочности является одной из основных ошибок при строительстве, которая приводит к невозможности использования здания или даже к серьезным последствиям.
Существует два основных метода расчета прочности и жесткости:
- Простой. При этом методе используется увеличивающий коэффициент.
- Точный. Этот метод предполагает не только применение коэффициентов для коэффициента запаса прочности, но и дополнительные расчеты граничных условий.
Последний метод является наиболее точным и надежным, так как позволяет точно определить, какую нагрузку сможет выдержать балка.

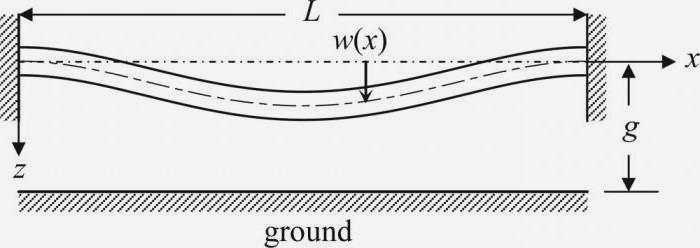

Расчет прогиба балки
Основные процедуры расчета
Современные методы расчета прочности и жесткости балочных (ригельных) конструкций позволяют уже на стадии проектирования определить величину прогиба и сделать выводы о работоспособности строительной конструкции.
Расчеты жесткости позволяют оценить максимальные деформации, которые могут возникнуть в строительной конструкции при совместном действии различных видов нагрузок.
Современные методы расчета, выполняемые с помощью специализированных вычислений на электронно-вычислительных машинах или с помощью калькулятора, позволяют определить жесткость и прочность исследуемого объекта.
Несмотря на формализацию расчетных методов, при которых используются эмпирические формулы, а влияние реальных нагрузок учитывается путем введения поправочных коэффициентов (коэффициентов безопасности), комплексные расчеты являются достаточно полными и адекватными для оценки эксплуатационной надежности возводимой конструкции или изготавливаемого узла любой машины.
Хотя расчеты на прочность и жесткость проводятся раздельно, эти два метода взаимосвязаны, а понятия "жесткость" и "прочность" неразделимы. Однако, если в случае с деталями машин основной отказ объекта связан с потерей прочности, то объекты строительной механики часто приходят в негодность из-за значительных пластических деформаций, что свидетельствует о низкой жесткости элементов конструкции или объекта в целом.
В настоящее время в дисциплинах "Прочность материалов", "Строительная механика" и "Детали машин" приняты два метода расчета прочности и жесткости:
- Упрощенный Упрощенный (формальный), при котором в расчетах используются множители.
- УпрощенныйУпрощенный метод не только использует коэффициенты безопасности, но и учитывает условные предельные состояния.
Прочность и жесткость балок
Чтобы конструкция была надежной, качественной, прочной и практичной, при проектировании необходимо учитывать изгиб балок.
На эти параметры влияют следующие факторы
- величина внешних нагрузок, их расположение;
- параметры, характер, положение поперечного сечения;
- продольные величины;
- материал;
- количество опор; способ их крепления.
Существует 2 метода расчета: простой – используется коэффициент увеличения и точный – дополнительно включает предельные расчеты.
Расчет прогиба и его особенности
Он необходим для всех панелей, подвергающихся высоким рабочим нагрузкам.
При применении соответствующих коэффициентов соблюдаются следующие правила:

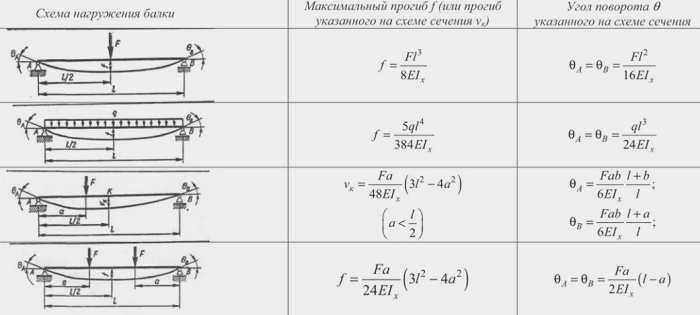

- балка, опирающаяся на одну жесткую и одну шарнирную опоры, подвергающаяся сосредоточенной нагрузке;
- балка, опирающаяся на жесткие и шарнирные опоры, подвергающаяся распределенной нагрузке; – балка, опирающаяся на жесткие и шарнирные опоры, подвергающаяся распределенной нагрузке;
- нагрузка консольного типа;
- Влияние комбинированной нагрузки.
Пример расчета прогиба балки
Рассмотрим задачу из курса упругости.
Например: балка четырехугольного сечения 20х30 см; поперечная сила Q = 19 кН; изгибающий момент M = 28 кНм.

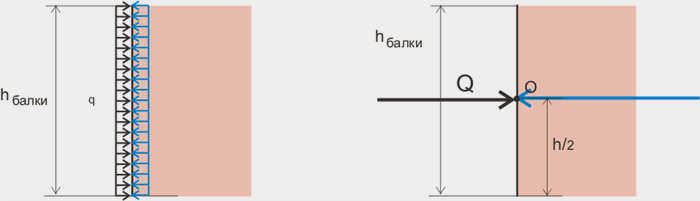

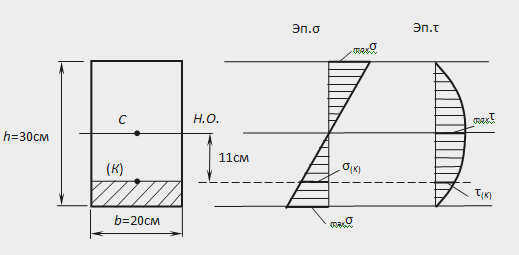

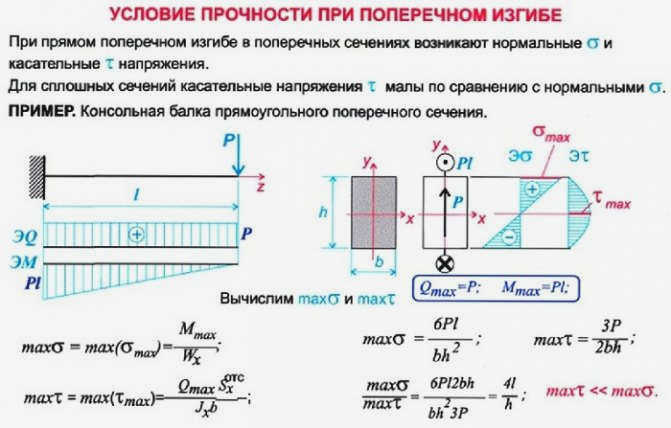

Необходимо вычислить напряжения: нормальные и предельные K, удаленные от оси на 11 см, для определения прочности деревянной балки, при этом [σ] = 10 МПа, [τ] = 3 МПа.

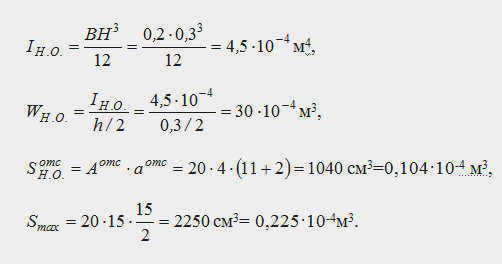

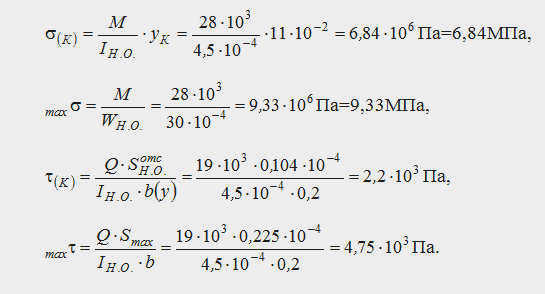

Чтобы найти σ(К), τ(К), σmax, τmax определяем значение осевого момента инерции полного сечения IN.O., осевой момент сопротивления WN.O., статический момент отсечного ряда и статический момент центрального сечения Smax:
Это следует из вышеизложенного:
Определение прочности по нормальному напряжению:
Определение прочности по напряжениям сдвига:
При проектировании конструкции важно соблюдать все физико-механические расчеты прочности. Расчеты можно удобно и эффективно выполнять в режиме онлайн, что значительно сокращает время.
Калькулятор выполняет подробные расчеты по формулам, диаграммам сил, подбирает номер сечения металлической балки из прокатного профиля, двутавровых материалов, а также металлических труб.
