Гаражные ворота своими руками: пошаговая инструкция по строительству + установка

Гараж требует особого внимания, особенно в плане взломостойкости. Такие элементы, как ворота, должны быть вдвойне прочными и надежными, и, конечно же, иметь привлекательный внешний вид. Традиционно гаражные ворота представляют собой двухстворчатую конструкцию, навешенную на раму. Сделать ее самостоятельно – не проблема, если у вас есть навыки работы с простым гидравлическим инструментом и сварочным аппаратом. Об этом мы и поговорим в этой статье: варианты распашных ворот, технология изготовления и нюансы процесса установки.

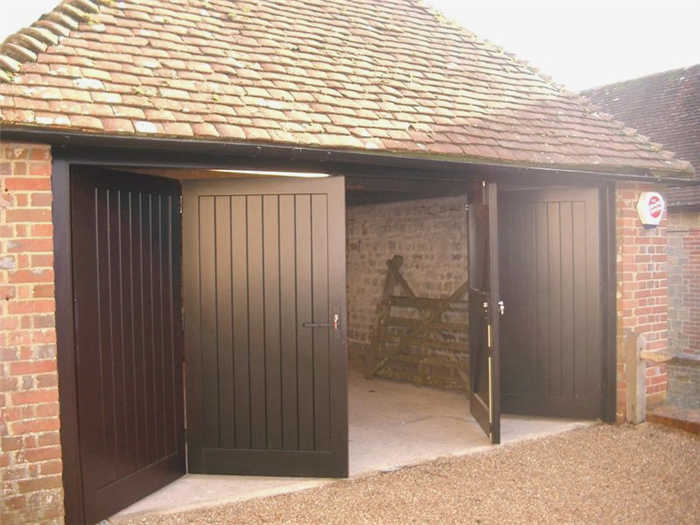

Помимо традиционности и высокой надежности, распашные гаражные ворота имеют и другие преимущества.

1. Стоимость строительства ниже, чем у всех остальных моделей.
2. Навесная версия может быть утеплена различными теплоизоляционными материалами.
3. Возможность установки в ограниченном пространстве.
4. Возможность открывания наружу или внутрь в зависимости от требований владельца.
5. Возможность установки электродвигателя для автоматического открывания.

Единственным существенным недостатком является то, что для открытия створок конструкции требуется свободное пространство. Это может быть проблематично зимой, когда перед гаражом скапливается снег. Потом приходится разгребать.

Помимо распашных ворот, в гаражах устанавливают и другие разновидности.

Складные

В секционных воротах секции ворот соединены вертикально петлями. Конечные секции крепятся к раме петлями, как и у распашных ворот. Дополнительное крепление осуществляется с помощью верхней или нижней рейки. Секции изготавливаются из различных материалов, обычно из алюминиевых сплавов или дерева.

• Конструкция имеет необычный внешний вид,
• легко открываются и закрываются,
• в открытом состоянии они занимают мало места,
• Секции можно заменять или ремонтировать по отдельности,
• низкая цена.

Технология изготовления распашных гаражных ворот своими руками

Итак, навесные гаражные ворота представляют собой две створки (часто одинаковой ширины), которые подвешены к П-образной коробке с помощью петель. Поэтому, когда ставится задача изготовить ворота такого типа, необходимо решить несколько вопросов:

• производство полотна,
• изготовление коробки (рамы),
• сборка последней,
• размещение створок на раме.

Перед началом производства распашных ворот необходимо определить их размеры.

Размеры распашных ворот для гаража

Строгих требований к размерам не существует. Самое главное, чтобы автомобиль мог свободно въехать в гараж, не задевая гаражные ворота. Для этого можно сделать любой проем на 30 см шире и на 30 см выше габаритов автомобиля с каждой стороны. Однако это неудобно, особенно для начинающих водителей.

Поэтому существуют рекомендуемые размеры:

• высота 2,0-2,2 м для легковых автомобилей, 2,5 м для фургонов;
• оптимальная ширина 2,5-3 м, максимальная 5 м.

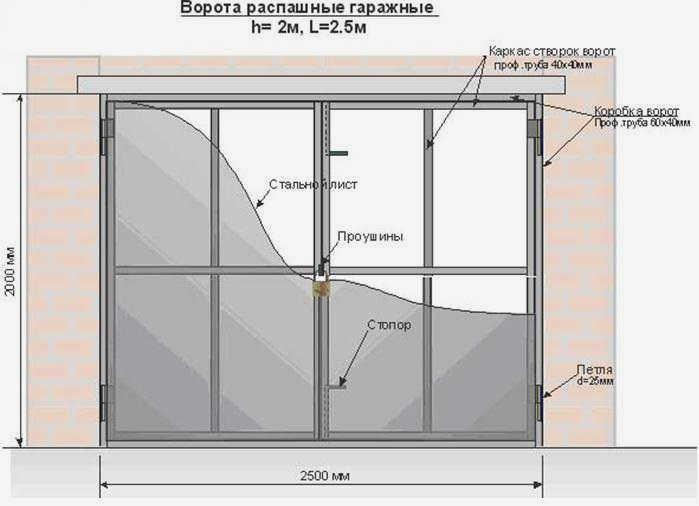

Стандартные размеры для распашных ворот

Внимание! Чертежи ворот рекомендуется готовить в процессе проектирования самого гаража, адаптируя их к размерам проема здания.

Подготовка к изготовлению ворот

• сварочный аппарат и электроды;
• угловая шлифовальная машина с отрезным и шлифовальным диском
• рулетка, линейка и маркер (мел);
• спиртовой уровень и угловое железо.

Необходимые материалы. Наружная сторона двери – стальной лист толщиной 3-4 мм или профилированный лист толщиной не менее 1,2 мм. Если используется первый материал, то весь процесс соединения осуществляется с помощью электросварки. Во втором случае гофрированный лист может быть прикреплен к каркасу с помощью металлических шурупов.

Приобретение деталей

Чтобы конструкция была максимально прочной и надежной, ни в коем случае нельзя покупать детали для нее на рынках. Как правило, заводской комплект всегда продается с пошаговой системой сборки. Если внимательно изучить ее, подготовиться и тщательно следовать инструкциям, то установка гаражных ворот своими руками значительно упрощается.

Перед установкой секционных гаражных ворот необходимо подготовить проем для ворот. Для этого необходимо правильно определить его размеры и то, насколько хорошо в него впишутся стандартные створки. С помощью спиртового уровня убедитесь, что поверхности проема находятся в одной плоскости. Вертикальные линии и верхняя часть, прилегающая к потолку и полу, должны быть параллельны.

Все это должно быть сделано вручную уже на этапе строительства, чтобы избежать дополнительных работ перед установкой. Если параметры указаны правильно, последующие корректировки после установки будут минимальными.

Глубину помещения, необходимую для установки секционных ворот, можно определить по высоте проема ворот. Прибавьте к этому 50 см. Если у вас ворота с мотором, то к высоте необходимо добавить 100 см. Для строительства гаража используйте очень прочные материалы, иначе будет очень сложно построить секционные ворота своими руками и надежно их установить.

При проектировании гаража имейте в виду, что оптимальный размер полотна ворот составляет 25-50 см. Это подтверждают мнения опытных владельцев гаражей. Если этого не учесть, конструкция будет намного сложнее и, соответственно, дороже. Для обеспечения хорошего прилегания элементов гаражных ворот, а также для улучшения теплоизоляции, проем ворот всегда должен быть выровнен и оштукатурен.

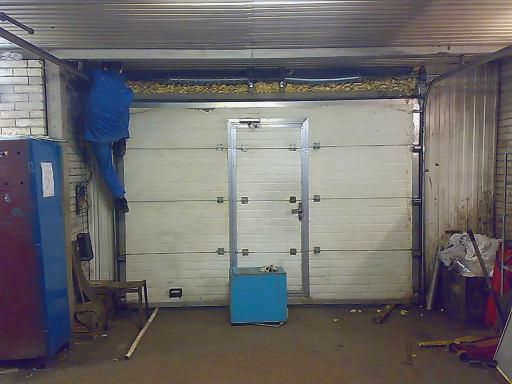

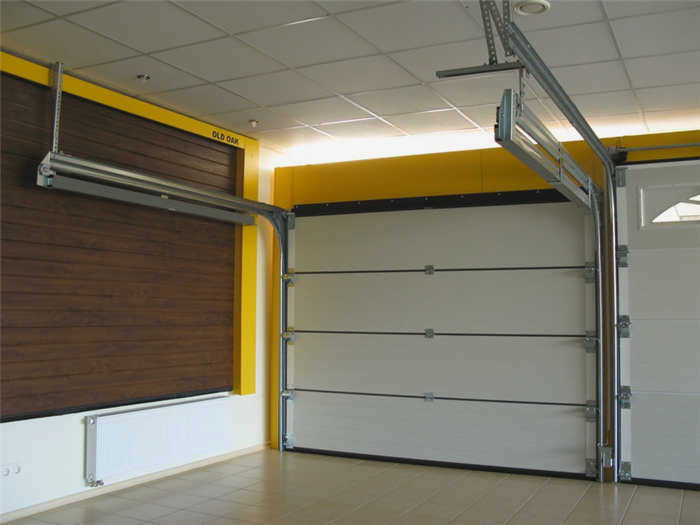

Конструкция секционных ворот

Стандартные секционные гаражные ворота с электроприводом состоят из следующих основных частей и механизмов:

• основная створка;
• направляющие модули;
• механизмы, уравновешивающие пружины во время движения;
• механизмы движения с электроприводом;
• стандартные замки.

В результате, после того как секционные гаражные ворота готовы, ими можно управлять с помощью пульта дистанционного управления.

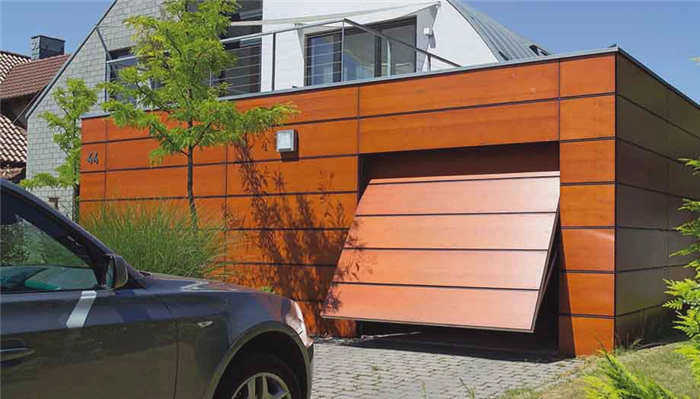

Плюсы и минусы подъемных систем

Владельцы выбирают подъемные системы из-за следующих преимуществ

• Нет необходимости в выделенной зоне для открывания; когда ворота открыты, они не загромождают пространство (например, подъемно-поворотные ворота).
• Система подходит не только для одинарных, но и для двойных гаражных ворот. Она может быть преобразована в автоматическую систему гаражных ворот путем добавления электродвигателя.
• Конструкция может быть легко дополнена защитой от взлома.
• Полотно можно декорировать любым подходящим материалом и утеплить для создания комфортных условий зимой.
• Самодельные гаражные ворота помогут сэкономить семейный бюджет.

Простое решение для двойного гаража
Источник stroy-podskazka.ru

Недостатки обусловлены спецификой подъемно-поворотной конструкции и заключаются в следующем:

• Система может быть установлена только в прямоугольный проем.
• В открытом положении полотно ворот "забирает" до 20 см высоты проема.
• Поврежденное полотно ворот подлежит полной замене, в отличие от секционных ворот, где заменяется только поврежденная панель.
• Если вы собираетесь утеплять дверь, учитывайте нагрузку на механизм с утеплителем. Пружинная система, рассчитанная на определенный вес, может потребовать установки противовесов.
• Если воротная система очень тяжелая, ее может быть трудно установить и эксплуатировать. Безопасность рамы особенно важна.

Утепление гаража влияет на комфорт проживания

Конструктивные элементы

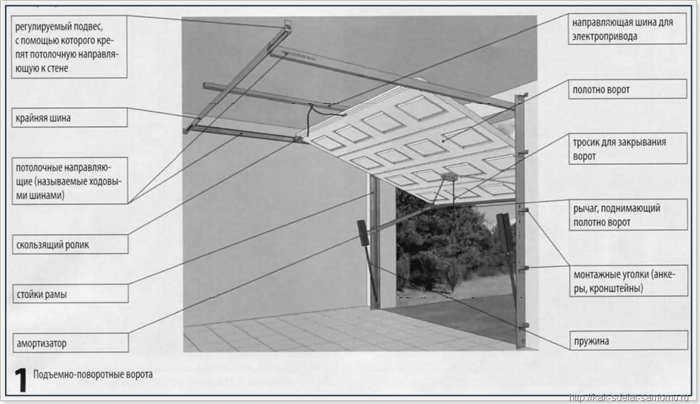

Подъемная система гаражных ворот состоит из следующих компонентов:

• Рама. Основа конструкции, металлический элемент, который крепится в проеме или непосредственно за ним. Используется металлический профиль с прямоугольным сечением. Рама может быть не только стальной, но и деревянной.
• Полотно. Оно меняет свое положение с вертикального на горизонтальное и наоборот, движение происходит по направляющему профилю.
• Направляющие. Определяют направление движения, соединены с шарнирно-рычажным механизмом, который отвечает за движение. Компенсационные пружины используются в качестве противовесов.
• Дополнительным неподвижным элементом является механизм блокировки (замок).
• Электрический привод может быть включен в качестве опции.

Компоненты наклонной конструкции
Источник waysi.ru

На видео ниже показана конструкция откидной двери:

Недостатки

К существенным недостаткам можно отнести относительно высокую стоимость некоторых моделей, но это компенсируется надежностью и простотой эксплуатации. Еще одним недостатком является необходимость периодического обслуживания, но этого требует любая механическая система.

Не рекомендуется устанавливать гаражные ворота самостоятельно, учитывая следующие соображения:

• Автовладелец не обладает необходимыми знаниями и практическими навыками, а также не имеет специализированного оборудования. Если сделать все "по-своему", конструкция ворот станет неустойчивой.
• Самостоятельная регулировка оператора обычно выполняется "на глаз". Неправильно отрегулированный механизм может привести к повреждению людей и оборудования в случае несанкционированного закрытия.
• Производитель не может оценить надежность установки, выполненной посторонним лицом. Самостоятельная установка и устранение неисправностей влечет за собой аннулирование гарантии.

Поэтому самостоятельный монтаж ворот ДорХан (или любых других) возможен только при наличии необходимого опыта и знаний в проведении подобных работ. Желание сэкономить, не подкрепленное соответствующими навыками, не должно служить причиной для самостоятельного монтажа.

Инструменты и материалы

Для монтажа используются инструменты; если вам нужны инструменты, вы можете купить их или одолжить у друзей. Для монтажа необходимы следующие инструменты:

• Молоток для забивания гвоздей в бетонные поверхности.
• Бокорезы для укорачивания кабеля.
• Обжимная (плоская) отвертка для подключения электропривода.
• Универсальная отвертка для прикручивания ручки и фиксации.
• Клепальный станок для крепления профилей.
• Уровень (помогает обеспечить горизонтальное и вертикальное выравнивание).
• Измерительные принадлежности: измерительная лента (для определения готовности отверстия к установке), разметочный карандаш.
• Угловая шлифовальная машина для корректировки длины соединителей.
• Набор гаечных ключей для затягивания крепежа.

См. также:
Справочник компаний, специализирующихся на строительстве заборов и ограждений

• Перфоратор, набор сверл по металлу и бетону для сверления отверстий.
• Строительный нож для разворачивания деталей и удаления излишков герметика.
• Сверла 8 и 10 мм для крепления петель, кронштейнов, опор.
• Средства индивидуальной защиты: защитная одежда, перчатки, защитные очки, каска.

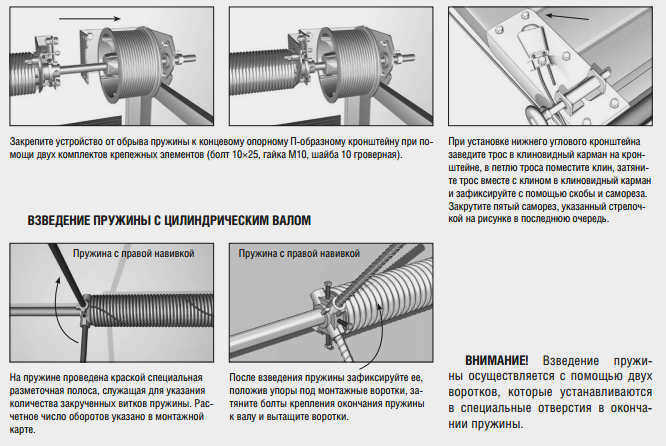

Единственный специфический инструмент – отвертка для установки торсионного механизма в рабочее положение. Однако для намотки витков пружины можно использовать запасной, изготовив его из любого соединителя диаметром 12-14 мм.

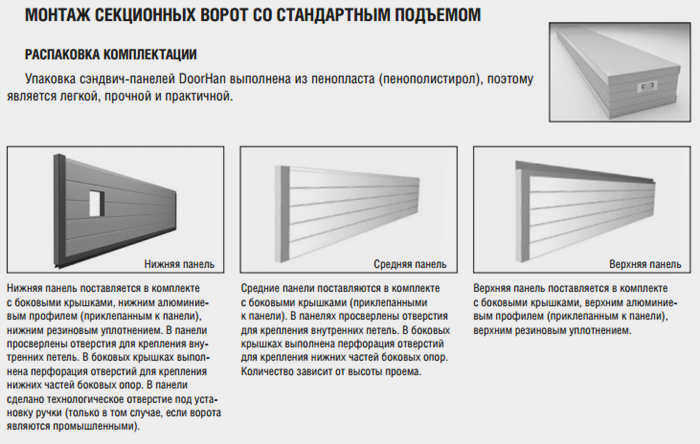

Перед установкой проверьте соответствие комплекта требованиям монтажного листа. В комплект, предназначенный для самостоятельной установки гаражных ворот, входят следующие компоненты:

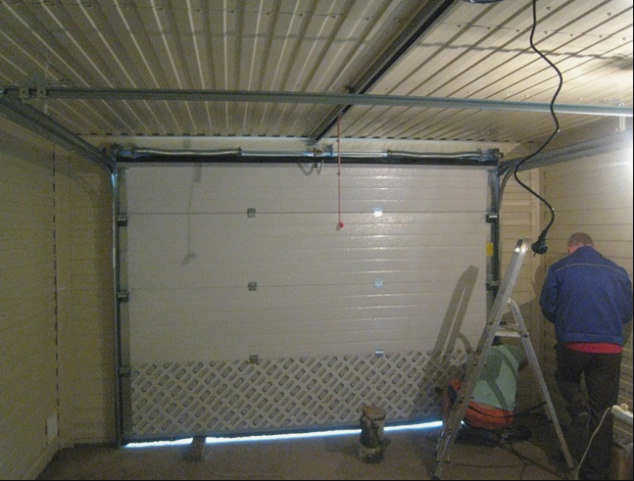

Шаг 5 – Проверка

Основным показателем правильности установки является наличие зазора при опускании полотна. Если это так, то уплотнители будут правильно выполнять свою функцию по герметизации и защите гаража от попадания осадков. Стоит отметить, что уплотнители должны быть незаметны снаружи. Если они видны, значит, измерения были проведены неправильно.

Далее проверяется нижняя панель. Уплотнитель, прикрепленный к нижней стороне, должен максимально плотно прилегать к полу. Если обнаружен зазор, конструкция проверяется с помощью спиртового уровня. Положение направляющих регулируется для устранения дефекта.

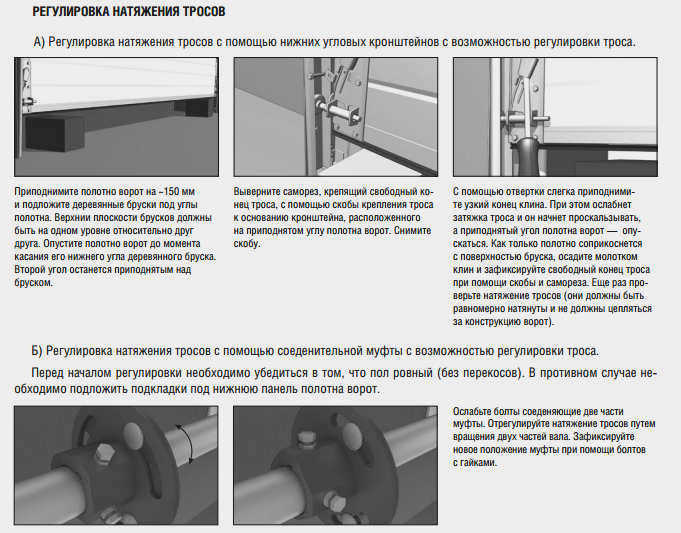

Наконец, проверяется баланс (балансировочные пружины). Они могут быть расположены по бокам профилей или на торсионной балке, в зависимости от размера полотна. Если ворота поднимаются на 1,5 метра, пружины должны быть на месте и не должны опускаться или подниматься.

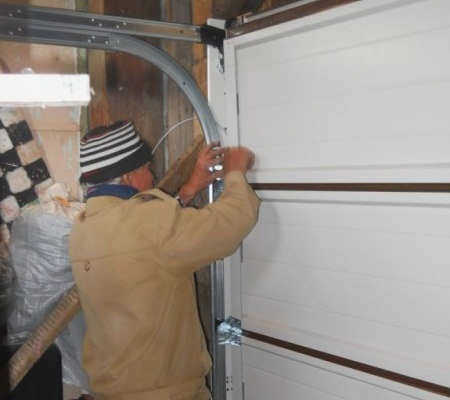

Видео – Установка секционных ворот

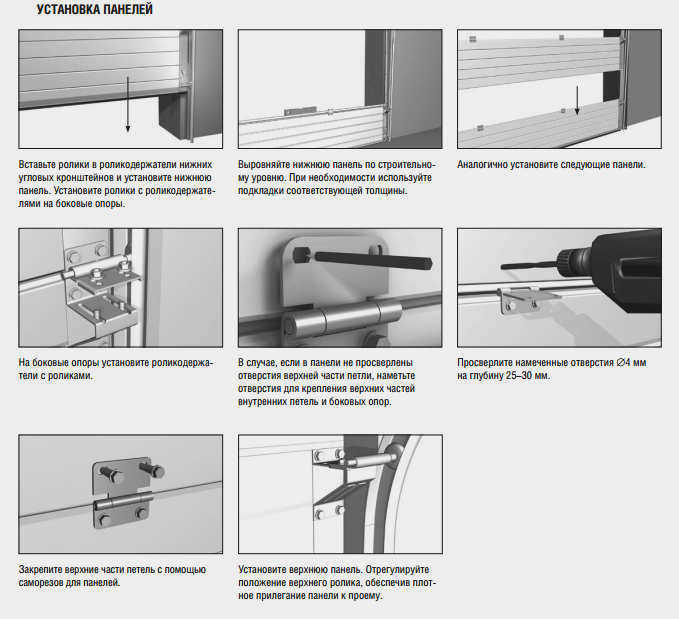

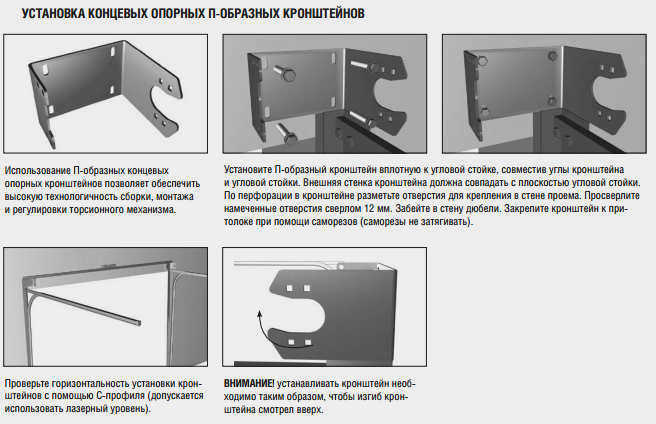

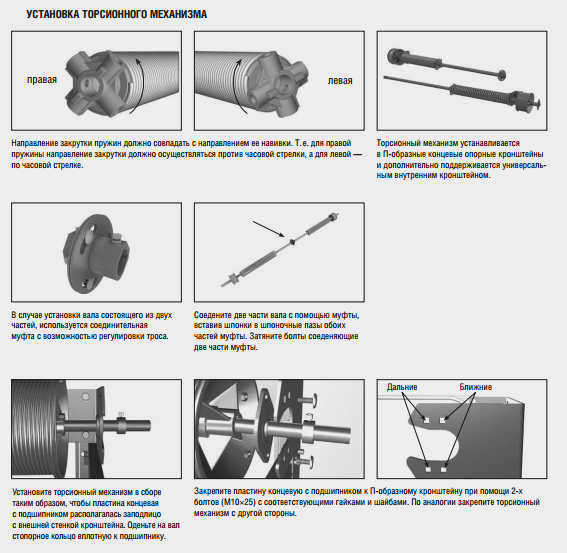

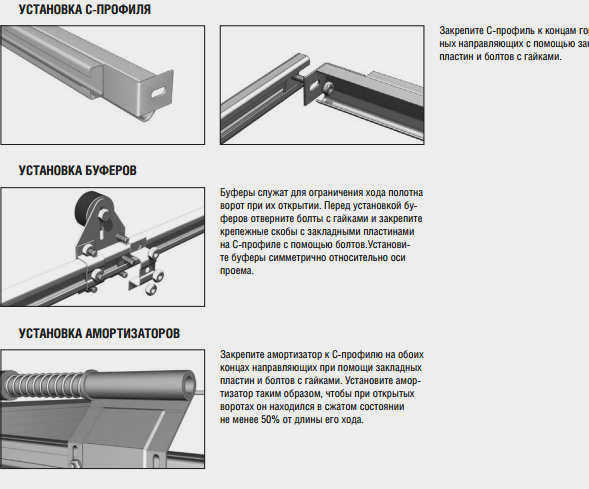

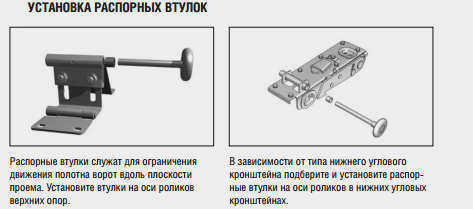

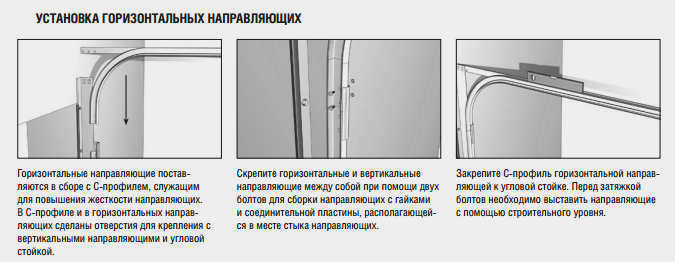

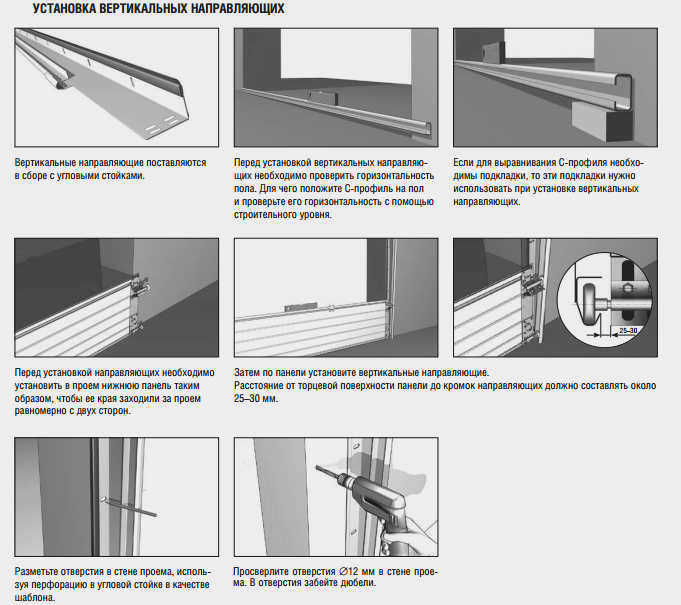

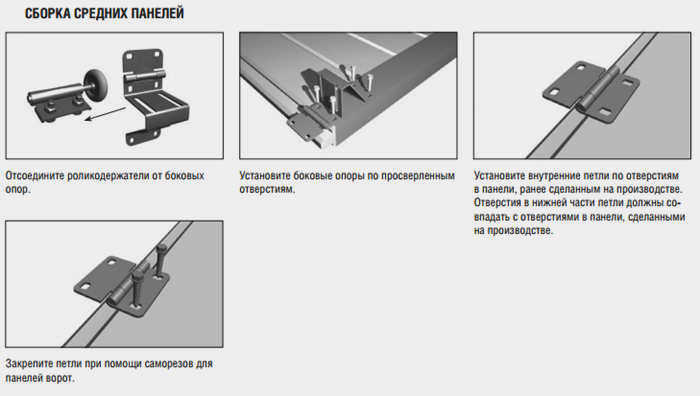

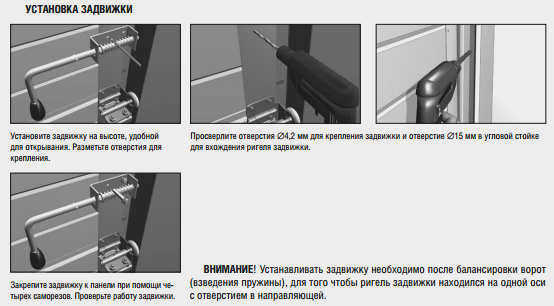

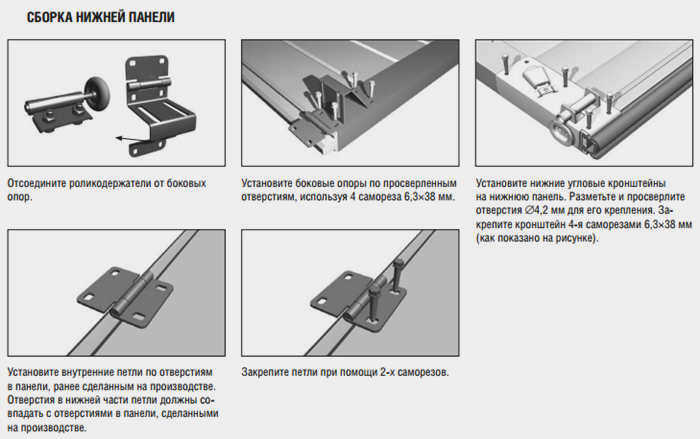

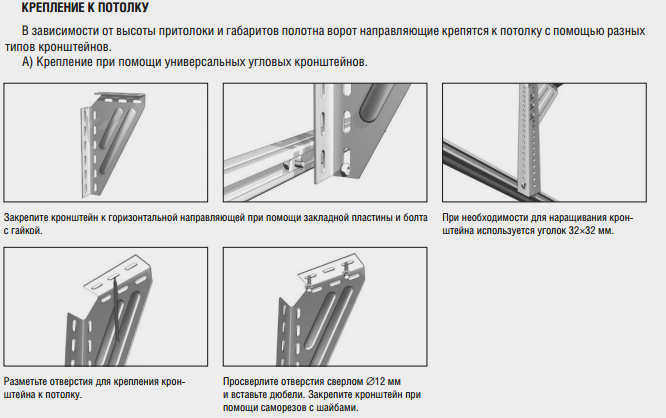

Схемы установки секционных ворот
