Гаражные ворота подъемные размеры металл проект

Подъемные ворота обычно поставляются с автоматическим управлением. Это не только вопрос удобства, но и вопрос безопасности – автоматика обеспечивает надежное положение секций ворот без необходимости их чрезмерного перемещения. При выборе ворот важно учитывать не только пространство, необходимое для секций ворот, но и пространство, необходимое для механизма управления.

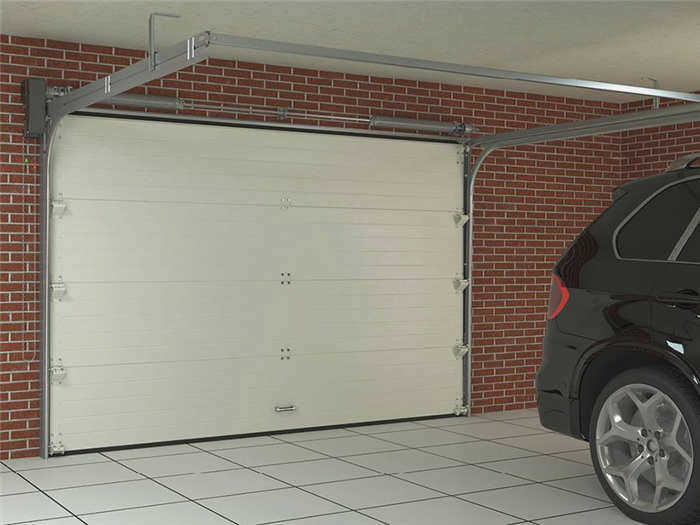

РАЗМЕРЫ И ГАБАРИТЫ СЕКЦИОННЫХ ВОРОТ: КАК ПРАВИЛЬНО ВЫБРАТЬ?

Секционные ворота делятся на бытовые и промышленные. Они различаются по размерам, сроку службы и эксплуатационным требованиям. Прежде чем сделать заказ, важно уточнить следующие моменты:

1. Размер проема.
2. Конструкция полотна ворот.
3. Условия эксплуатации (влажность, температура).
4. Интенсивность использования, открывание/закрывание в течение дня.
5. Характеристики помещения (трубы, вентиляция и т.д.).

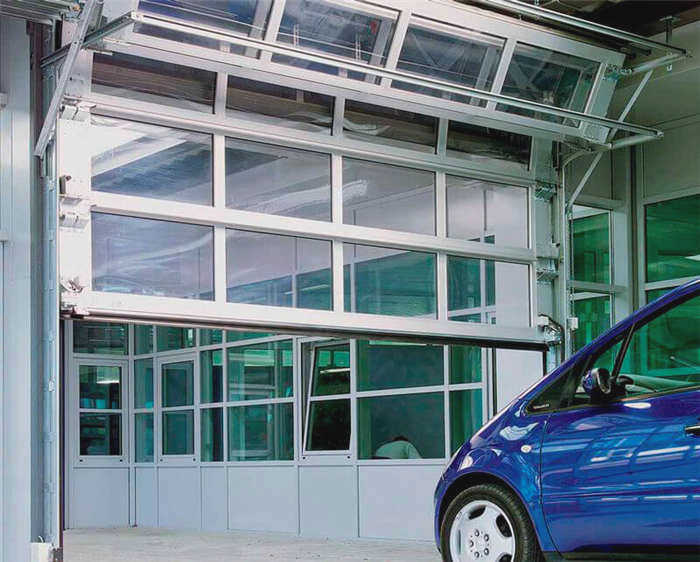

Основные различия между промышленными и гаражными воротами

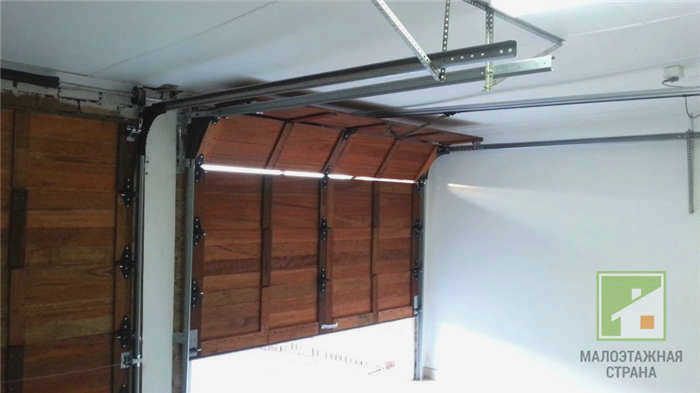

Принцип работы обеих конструкций ворот одинаков: секционная заслонка плавно перемещается и парит под потолком. Конструктивные элементы изготавливаются из оцинкованной и нержавеющей стали, а направляющая система покрывается краской. Это позволяет учитывать особо сложные условия эксплуатации: повышенную влажность, воздействие вредных веществ, низкие и высокие природные температуры. Учитывая размеры, механизмы ворот изготавливаются с дополнительным запасом прочности. В частности, используются двойные боковые роликовые опоры, усиленный нижний профиль и более прочные боковые профили, например, стальные. Поэтому очень важно сопоставить размеры ворот и их предназначение, чтобы выбрать между бытовыми гаражными и промышленными воротами и при необходимости установить более усиленную конструкцию.

При больших размерах (2500×3000 мм и выше) используются торсионные пружины, которые оснащены храповыми муфтами, блокирующими полотно в случае поломки пружины.

Подробнее о разнице между воротами с торсионными пружинами и пружинами растяжения можно прочитать здесь. Основное различие заключается именно в размере полотна и интенсивности использования.

Способность сжимать и растягивать пружину, то есть интенсивность использования в день, различна:

• Бытовые – низкой (до 25%) и средней (до 45%) интенсивности;
• Промышленные – высокая интенсивность (свыше 45% до 80%).

Из всего этого следует, что конструктивные особенности и тип ворот будут зависеть от размера проема. В большинстве случаев секционные ворота изготавливаются на заказ по индивидуальным размерам проема.

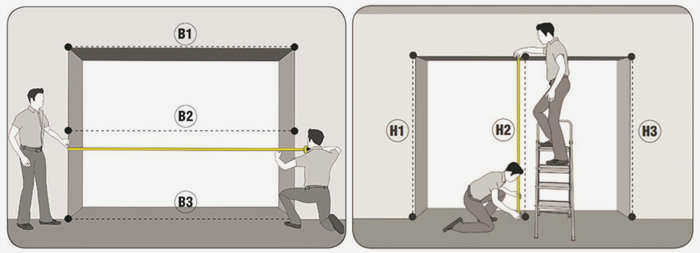

Измерение проема

С самого начала необходимо уточнить следующую информацию:

Стандарты размеров

Стандарта как такового не существует. В настоящее время существует множество марок автомобилей с различными габаритами, для которых приспособлены подъездные пути. Они могут быть различного назначения: частные и ведомственные. Способ въезда также различен, а значит, различен и размер гаражных ворот. Каждый производитель устанавливает свои стандарты, учитывая особенности транспортного средства и количество автомобилей.

Имеющиеся варианты позволяют легко выбрать подходящее изделие, достаточно заглянуть в каталог продукции и подобрать высоту и ширину в соответствии с габаритами автомобиля. Среди всех производителей можно заметить сходство в стандартных размерах: ширина гаражных ворот должна составлять не менее 2,3 м, а высота – не менее 2 м.

Следующие советы помогут в процессе проектирования или выбора:

1. Чтобы избежать столкновений при въезде, рекомендуется добавить минимум 40 см с каждой стороны от габаритов автомобиля.
2. Важно учитывать количество размещаемых автомобилей, принимая во внимание пространство между ними.
3. Тип ворот зависит от их расположения на участке.

Тип ворот и стандартные размеры

Прежде чем определиться с размером ворот, важно выбрать их тип, который может различаться по доступности, удобству и сложности открывания. Существуют автоматические ворота – управляемые с помощью пульта дистанционного управления. Выбрав оптимальный способ въезда, можно приступать к определению размера гаражных ворот. Стандартным является размер для одного автомобиля, но часто бывает необходимо установить два или более. В этом случае вы расширяете проезд и определяете количество проемов. Это может быть один, но достаточно широкий, или два более узких. Ширина одной большой секции не должна быть меньше 550 см. Высота гаражных ворот подбирается индивидуально в зависимости от размера и типа автомобиля.

Подъемные рулонные гаражные ворота

Рулонные гаражные ворота представляют собой алюминиевую панель, которая сворачивается в рулон при открывании ворот. Он складывается в специальную коробку из плотного и устойчивого к повреждениям материала. Их можно устанавливать как в помещении, так и на улице. Механизм может быть установлен непосредственно в проеме, но это уменьшит высоту проема.

См. также:
Справочник компаний, специализирующихся на производстве малых форм.

Ручное или автоматическое управление, в зависимости от выбранного варианта и стоимости. При ручном управлении отверстие становится шире, в то время как автоматическое управление позволяет сэкономить немного места. Важно, чтобы сложенные панели не перекрывали часть проема гаража. Минимальный размер – 80х80 см, максимальный – 1150х850 см. Для легковых автомобилей хорошо подойдут ворота размером 250х210 см по ширине и высоте соответственно.

Классические распашные двери.

Самый популярный и дешевый вариант, состоящий из двух створок, которые распахиваются во двор или на улицу. Просты и надежны в эксплуатации. Большинство производителей изготавливают их на заказ.

Как рассчитать размер проема в зависимости от количества и типа автомобилей?

Цель любых гаражных ворот – обеспечить свободный проезд в здание и из него. Поэтому при расчете размера проема к ширине кузова автомобиля (включая боковые зеркала) следует прибавить не менее 60 см.

• Для одного легкового автомобиля ширина проема составляет 2,4-2,7 м.
• Для большого джипа или микроавтобуса 2,8-3 м.
• Владельцы двух автомобилей должны планировать проем шириной не менее 5 м.

В самом гараже должно быть достаточно места, чтобы водитель и пассажиры могли выйти из автомобиля, не задев соседнюю машину и не поцарапав дверь. В идеале ширина помещения должна быть больше, чем ширина автомобиля при открытой двери 20-30 см. Если в гараже есть полки вдоль стен, это также стоит учесть, добавив дополнительные сантиметры.

Высота проема зависит от размера автомобиля, а также от того, есть ли у него антенна или багажник на крыше. В целом, высота гаражных ворот должна быть как минимум на 20 см больше высоты автомобиля.

Профессиональный замер
Защита от неправильного измерения проема гаражных ворот составляет 100%.

Как тип гаражных ворот влияет на размер проема?

Основное различие между различными типами ворот заключается в способе их работы. Положение створки или створок ворот при их открывании определяет размер проема и необходимое пространство.

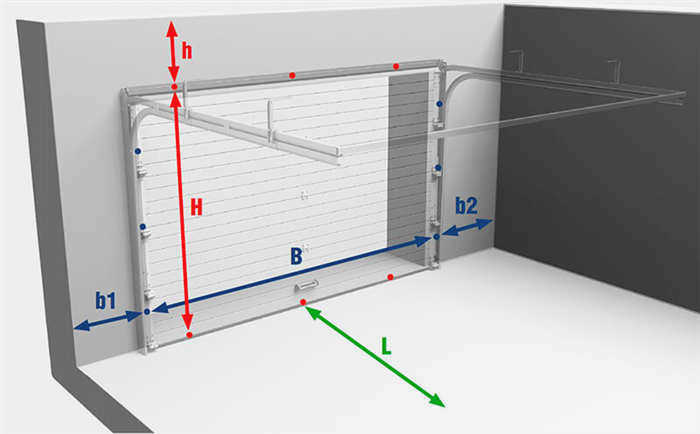

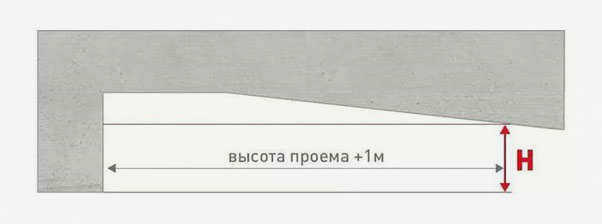

Например, при выборе секционные ворота для гаража, важно помнить, что глубина проема должна быть достаточной, чтобы полотно ворот свободно помещалось под потолком. Чтобы рассчитать необходимую глубину, прибавьте к высоте проема следующие значения 50 см.

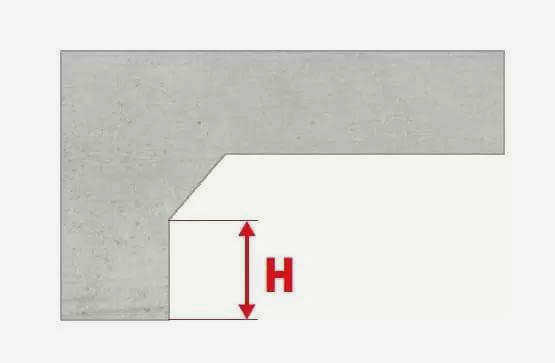

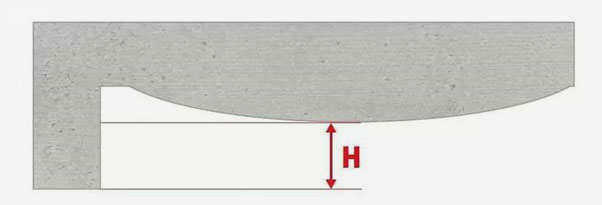

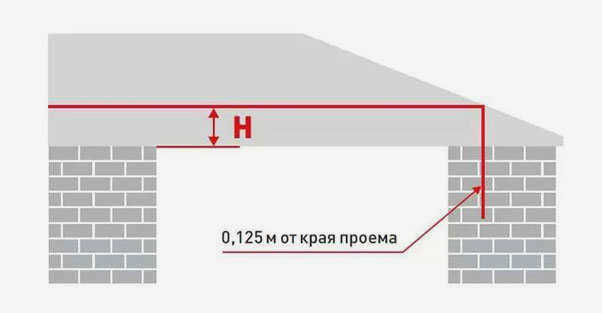

Еще одна важная деталь, о которой не следует забывать, – это высота перемычки. Перемычка – это пространство на стене между краем проема и потолком, где установлены поворотный механизм и направляющие, без которых секционные ворота не будут функционировать. Для небольших ворот площадью до 8 кв. м мы рекомендуем предусмотреть перемычку размером 100 мм (механическое управление) или от 130 мм мм (механическое управление), а для больших ворот от 210 мм.

Кстати, заранее позаботившись о необходимой высоте перемычки, вы можете облегчить себе жизнь и сэкономить деньги, заказав ворота без переплаты за нестандартный тип фурнитуры. Если гаражная перемычка не вписывается в требуемые параметры, вы всегда можете заказать высокий или низкий монтаж.

Наконец, остается еще один вопрос: ширина откосов. В оптимальном варианте они должны быть выполнены из бетона или камня, а их ширина должна составлять не менее 125 мм. Это позволит надежно закрепить на них угловые стойки с вертикальными направляющими.

Преимущества и недостатки гаражных ворот "вверх-вниз

Итак, мы уже разобрались с подъемно-поворотными гаражными воротами и их размерами. Давайте далее рассмотрим их преимущества и недостатки.

К положительным сторонам относятся:

• хороший взломостойкие свойства взломостойкие свойства;
• створка при открывании поднимается до потолка, не загромождает дверной проем и не уменьшает ширину;
• Наиболее распространенная конструкция выполнена из теплоизоляции, обычно с использованием сэндвич-панелей, что гарантирует защиту гаража от проникновения холодного воздуха.;
• Разновидности конструкция.

• могут быть установлены только двери прямоугольный проём;
• при открывании высота проема уменьшаетсячто необходимо учитывать;
• подъемный механизм рассчитан на определенный вес.

Резюме по теме

При выборе гаражных ворот типа "вверх-вверх" важно помнить, что данный тип конструкции ворот требует точных размеров. Это связано с тем, что полотно достигает потолка и занимает часть высоты проема. Это происходит в пределах 20-30 см. Что касается ширины, то она подбирается в соответствии с габаритами автомобиля. И всегда есть выбор в плане марки. Существует огромное разнообразие, причем модели представлены огромным количеством производителей. Поэтому имеет смысл выбрать вариант с оптимальным соотношением цена/качество.
