Установка секционных ворот: этапы и вопросы, на которые следует обратить внимание
Секционные ворота заводского производства отличаются высоким качеством сборки и достаточно трудоемким монтажом. Если вы планируете автоматизировать свой гараж, понимание того, как установить секционные ворота, будет полезно по двум причинам. Во-первых, вы сможете контролировать работу монтажников и оценивать уровень их работы. Во-вторых, вы сможете выполнить установку самостоятельно, сэкономив на найме профессионалов. Вот как собрать секционные ворота и на что следует обратить внимание.
Что такое секционные ворота?
Перед установкой ворот важно ознакомиться с их механизмом и принципом работы. Модели секционных ворот различаются по конструкции, способу работы и типу подъема, но все они работают одинаково. Секционные ворота – это устройство, оснащенное подъемным механизмом со следующими характеристиками:
- Классическое полотно состоит из двух секций, соединенных петлями на шарнирах, но распространены варианты с 4-6 секциями.
- Направляющие (стальные профили с кронштейнами) крепятся по краю проема. Они крепятся не только к проему, но и к потолку с помощью подвесов.
- При открывании двери полотно, секция за секцией, поднимается и втягивается по направляющим в пространство под потолком. При закрывании происходит обратная операция.
- Управление осуществляется либо вручную, либо автоматически. Узел подъема/опускания выглядит как система тросов и барабанов, уравновешенных пружинным механизмом.
- Пружинный механизм помогает сбалансировать полотно ворот, так что вручную перемещать секционные ворота вверх и вниз не составит труда даже слабой женщине.
- Балансировочный механизм работает двумя способами: с помощью пружин растяжения (используются в небольших частных гаражах) или с помощью торсионных пружин (чаще используются в промышленных зданиях).
Размер ворот подбирается в зависимости от проема. Ворота для частных гаражей не слишком велики и подходят для самостоятельной сборки. Стандартные размеры ворот для частных гаражей находятся в следующем диапазоне:
- Ширина секции: 35-60 см.
- Высота навеса: 2-4 м (редко 6 м).
- Длина: не более 5 м (в гараже на две машины).
Виды подъемно-поворотных гаражных ворот

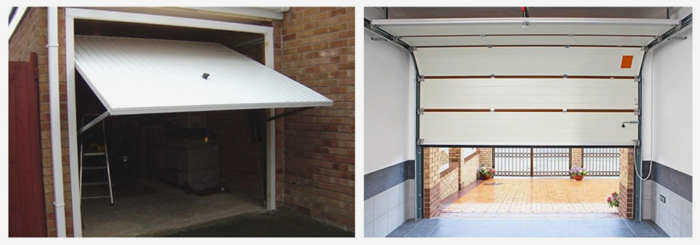

Распашные ворота слева и секционные ворота справа.
Существует межгосударственный стандарт на изготовление ворот и воротных систем – ГОСТ 31174-2003. Этот документ распространяется только на металлические ворота и определяет общие требования и технические параметры конструкций.
Согласно ГОСТу, наклонные конструкции могут быть трех типов:
- подъемно-сдвижные;
- поворотно-откидные;
- подъемно-поворотные.
Вертикальные подъемно-поворотные конструкции редко используются в частном строительстве, так как для поднятия защитного полотна требуется очень большая высота потолка. Вертикальные подъемные ворота в основном используются в складских и промышленных зданиях с высотой потолка не менее 500 см.

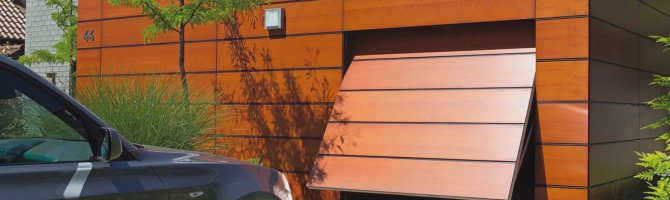

Подъемно-поворотные двери

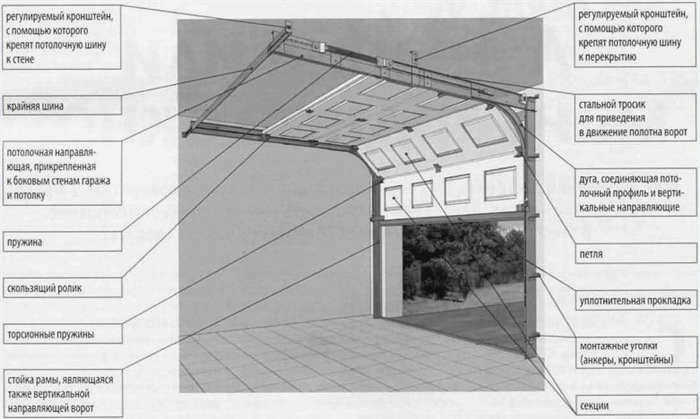

Компоновка вертикально-навесных секционных ворот

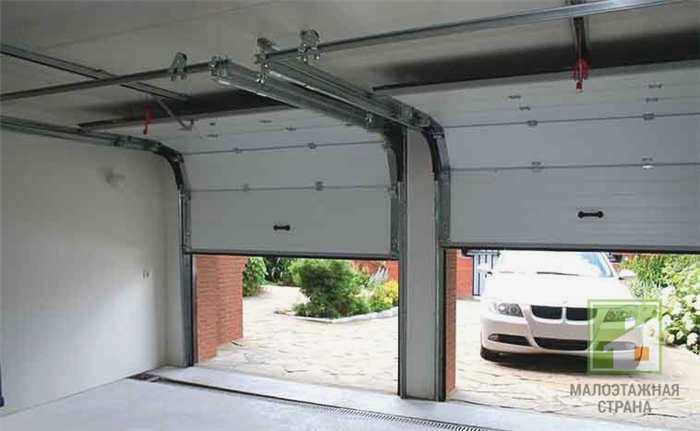

Нижняя половина секционных подъемных ворот состоит из нескольких панелей шириной 40-60 см. Для соединения панелей между собой используются петли. При открывании полотно ворот, состоящее из панелей, поднимается к потолку гаража.
При поднятии верхняя панель начинает двигаться относительно предыдущей – получается арка. Наконец, все панели монтируются под потолком и удерживаются между направляющими.
Перемещение панелей осуществляется с помощью торсионной системы и подпружиненных роликов. Для изготовления подъемных полотен используется технология, применяемая при производстве сэндвич-панелей.
Наружная часть полотна изготавливается из оцинкованной стали с полимерным покрытием, а внутренняя часть из теплоизоляционного материала толщиной 50-100 мм. Пробковый утеплитель используется для изоляции пространства между панелями, чтобы уменьшить проникновение мороза и холодного воздуха.
Подготовка к строительству

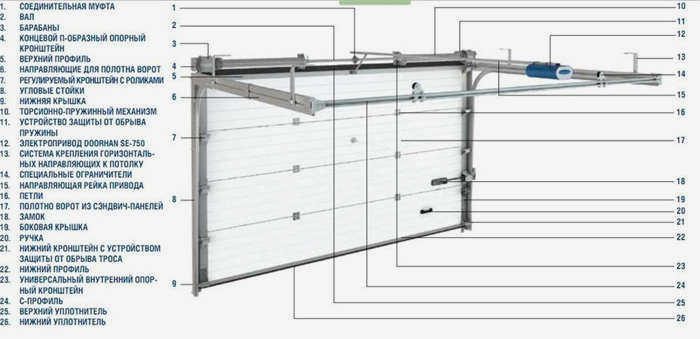

Схема конструкции сборных секционных ворот от производителя
Изготовление секционных подъемных ворот с нуля не самая лучшая идея – большое количество компонентов, много крепежа, автоматический привод и т.д. В результате готовый проект производителя будет стоить на 25-30% дороже, но будет более качественным.
Если вы решили построить секционные ворота самостоятельно, советуем использовать простую технологию с применением самых дешевых материалов. Это позволит сэкономить до 50% затрат на строительство.
Перед строительством секционных ворот необходимо провести подготовительные работы, которые включают: отделку проема, измерение и расчет размеров конструкции ворот, расчет материала и комплектующих, закупку и доставку необходимых материалов к месту работ.
Проем и стены должны находиться в одной плоскости. Для этого стены и потолок внутри здания оштукатуриваются. Затем внешние углы проема обрамляются стальными уголками 75×75 мм.
Выбор материалов

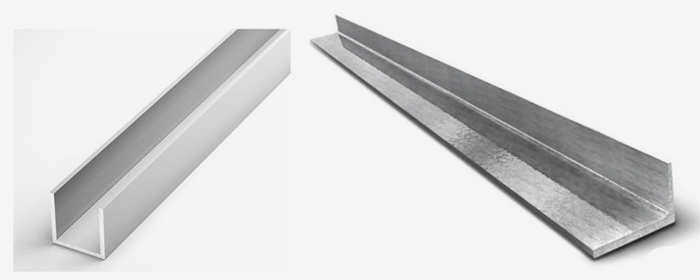

С-образные направляющие и уголки для дверной рамы
Для каждой секции защитной двери потребуется рама:
- Канальный профиль (алюминиевый швеллер) – 20×25×20 мм, толщина металла 1,5-2 мм.
- Стальной уголок – 20×20 мм, толщина металла 1 мм.
- Пеноплекс Комфорт – плиты 600×1200×20 мм. Толщина изоляции должна соответствовать параметрам швеллера.
Секции будут крепиться друг к другу с помощью съемных стальных мебельных петель, установленных в трех точках. Оптимальные размеры – 50×35 мм, 60×40 мм, 70×45 мм.
Как сделать самому?
Если вы решили сделать подъемные ворота самостоятельно, вам необходимо снять замеры и набросать чертеж, подготовить необходимые вспомогательные инструменты и материалы, а именно:
- возвратные пружины;
- кронштейны
- противовесы
- трос;
- измерительная лента;
- спиртовой уровень;
- дрель;
- компоненты для изготовления крыла;
- сварочный аппарат;
- угловое железо;
- отвертки;
- сегментная труба;
- швеллерная балка
- направляющие рельсы;
- металл для отделки и т.д.
Материалы, необходимые для изготовления подъемных ворот своими руками:
- Дерево размером 100×100 и 120×80 мм;
- 2 пружины с внутренним диаметром 30 мм;
- уголки 40х40 и толщиной 4 мм;
- Анкерные болты и саморезы;
- стальной прут диаметром 8 мм.
Перед установкой конструкции необходимо учесть некоторые нюансы. Иногда установка изделия невозможна, так как его можно крепить только к прямоугольным проемам. Высота проема уменьшается при открывании двери. Если дверное полотно облицовано цельными панелями, их необходимо демонтировать, заменив всю панель.
Основные элементы конструкции:
- рама, которая является основным элементом, к которому крепятся все остальные части;
- поворотная створка, которая установлена в стальной раме;
- пружина, необходимая для закрытия створки при ручном управлении;
- механизм, приводящий створки в действие.
Установка
Предпочтительно, чтобы рабочий механизм был изготовлен из легких материалов, что позволит снизить нагрузку на изделие и продлить срок его эксплуатации. Далее выбирается механизм, используемый для открывания створки. Наиболее распространенным является шарнирно-рычажный механизм благодаря своей простоте, а также надежности. Также можно выбрать механизм с противовесом. Он используется при изготовлении больших и тяжелых дверей.
Следующие этапы сборки следующие:
- Сборка коробки из трех балок, скрепленных между собой уголками или металлическими пластинами. Балки утапливаются в пол не менее чем на 2 см.
- Устанавливаются петли. Установка верхнего кронштейна сверху под крышей.
- Створки изготавливаются путем нарезания металлических уголков необходимой длины. С помощью сварочного аппарата сделайте раму, в которую монтируются элементы створок, и закрепите все шурупами.
- Установите направляющие – часть изделия, в которую вставляются откидные ролики. Они должны легко и нормально двигаться.
- Створки предварительно собираются, чтобы закрепить подъемный механизм.
- Крепление механизма петель к створке. Для этого задействуются петли. Рычаги должны свободно двигаться и быть параллельны друг другу.
- Подключение противовесов и пружин, установленных на направляющем кронштейне. Пружины должны быть установлены параллельно левой и правой сторонам створки.
- Установите торцевые пластины на концах изделия.
- Заштукатурьте стыки.
- Установите замок. Открыванием двери можно также управлять с помощью пульта дистанционного управления.
В качестве отделки поверхности можно использовать пластиковые или металлические листы.
При установке изделия необходимо:
- измерить и изготовить раму;
- Измерить диагональ всего проема;
- Сварить детали рамы с помощью сварочного аппарата так, чтобы створка легко проходила, а зазоры были минимальными;
- Приварить перемычки и все рамы;
- Установите перемычки;
Типы
Наиболее распространенными являются 3 типа отечественных подъемных конструкций:
- подъемно-сдвижные или панельные:
- секционные;
- рулонные.

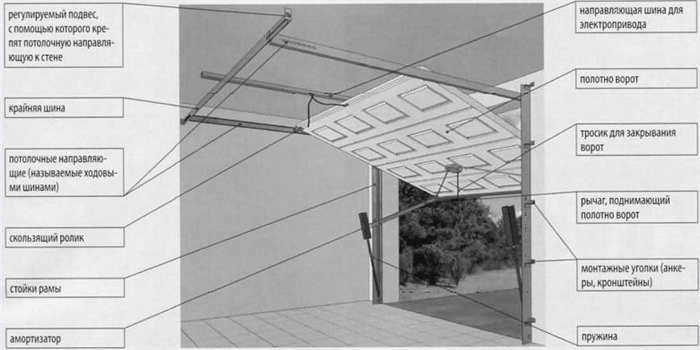

Подъемные гаражные ворота наиболее устойчивы к взлому благодаря цельной конструкции полотна ворот. При открывании ворота поднимаются на 90 градусов, а затем возвращаются в горизонтальное положение. Их механизм может быть рычажным или контр-рычажным. Первый тип рычажного механизма является наиболее простой конструкцией, обеспечивающей плавное и непрерывное движение полотна до горизонтального положения.
Противовесные ворота наиболее подходят для тяжелых створок.
Подъемно-поворотные конструкции состоят из рамы (обычно металлической), направляющих, по которым движется рама, пружинного механизма или противовеса с лебедкой. Подъем может осуществляться вручную с помощью ручки в нижней части корпуса. Этому способствуют пружины натяжения встроенного механизма. Альтернативным решением является подключение электромотора, который поднимает и опускает створку нажатием кнопки.
Навесная створка состоит из панелей шириной до 50 см, соединенных петлями. Когда дверь поднимается, эти панели (также известные как рейки) перемещаются по направляющим на роликах. Движение обеспечивается пружинным механизмом, барабанами и тросами. Конструкция напоминает сэндвич-панели, используемые в строительстве.
Механизм рулонных гаражных ворот такой же, как у рольставней в торговом центре. Складные полотна более узкие, чем в подъемно-складных типах; при открывании они поднимаются и сворачиваются в специальный короб небольшой ширины. Таким образом, преимущество этого типа заключается в экономии места в гараже. Нет необходимости в длинных направляющих под потолком.
Материалы для рамы, коробки и направляющих подъемных ворот обычно металлические, но лучше всего подходит нержавеющая сталь. Рама может быть изготовлена из толстых деревянных брусьев или металлических уголков. Прочные створки такого типа могут быть выполнены в виде полотна из досок в металлической раме. Снаружи их часто покрывают металлическим листом.
Изготовление
Для изготовления простых подъемных гаражных ворот можно воспользоваться готовыми чертежами и расчетами, просто немного скорректировав размеры в соответствии с особенностями вашего помещения. Существует множество примеров решений для загородного дома с чертежами и подробным отчетом, содержащим необходимые инструменты и материалы.
Перед изготовлением самой подвижной конструкции убедитесь, что проем, прилегающие стены и потолок смогут выдержать ее вес. Для этого следует выбрать прочные и надежные потолки без пустот и надежные крепежные системы. Само помещение должно быть защищено от влаги и других природных факторов, которые могут повредить ворота.
После того как вы выбрали подходящий тип и примерный дизайн ваших будущих откатных гаражных ворот, необходимо сделать чертеж с точными размерами и рассчитать количество необходимых материалов.

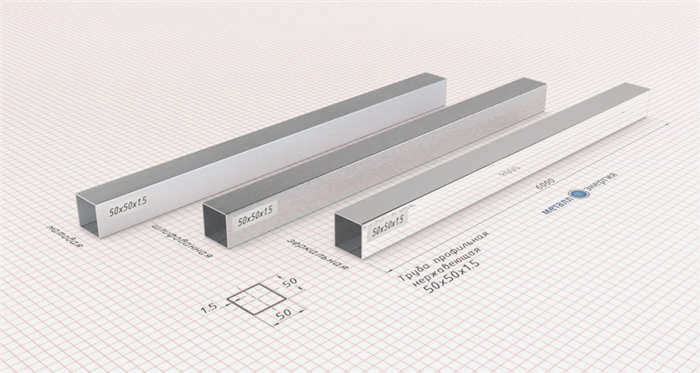

Для изготовления прочной и долговечной рамы откатных гаражных ворот вам понадобятся металлические профили размером 40х20 мм и толщиной не менее 2 мм. Поперечные и горизонтальные опоры конструкции можно изготовить из профилей 20х20 мм. Направляющие для ворот обычно изготавливаются из швеллеров шириной до 20 см, соответственно подбирается и размер роликов.
Рама механизма рычажных петель может быть изготовлена из металлического уголка или прутка. Детали нарезаются нужной длины в соответствии с размерами на изготовленном чертеже.
Сами ролики, пружины и весь рычажный механизм переключения обычно уже предварительно упакованы. Они подбираются в соответствии с размерами направляющих. Остальные детали вы можете легко изготовить самостоятельно, используя сварочный аппарат и болторез.
Для изготовления ворот и крепления их в гараже необходимы следующие инструменты:
- сварочный аппарат;
- шлифовальная машинка с дисками для резки металла;
- дрель со сверлами соответствующего диаметра
- шуруповерт;
- молоток;
- спиртовой уровень;
- рулетка, карандаш.
