Газгольдер правила размещения на участке

От газопровода (м)

Содержание

Выбор места для газгольдера: принципы и рекомендации

Для частного использования разрешение на установку автономного газификатора не требуется. Газгольдер можно установить на участке – и никто не придет и не оштрафует вас, не заставит выкапывать и переносить резервуар.

Но ограничения все же есть. В этой статье мы обсудим "обязательные" и "необязательные" правила установки газового счетчика. Мы также объясним, почему правила установки так важны.

Вся статья в 5 пунктах

Требования к установке газового счетчика – это не прихоть чиновников. Несчастные случаи происходят при несоблюдении правил установки.
Если место не подходит по габаритам для установки большого резервуара – можно выбрать вертикальную или мобильную модель.

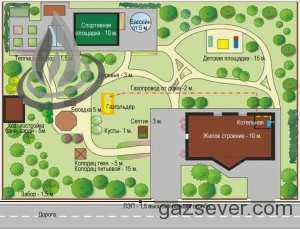

Место расположения газгольдера рассчитывается с учетом расположения всего – дома, дороги, сарая, гаража, беседки, коммуникаций и даже деревьев.
Существуют также ограничения по прокладке трубопроводов. Перед установкой газового газгольдера в бунгало или возле загородного дома необходимо разметить линии газопровода.
Стандарты действуют и после установки баллона. Необходимо просто подсчитать расстояние от баллона до новых приборов.

Почему важно соблюдать правила установки газгольдера на участке

Правила предотвращают повреждение резервуара и трубопроводов.

Газовое оборудование нельзя подвергать агрессивным воздействиям: перегревать, помещать в почву с блуждающими токами, копать. Это не приведет к взрыву, но увеличит риск утечки.

По этой причине действуют ограничения на перемещение вдали от горячих коммуникаций, общественных раскопок, линий электропередач и больших деревьев.

Эти правила защищают от опасных ситуаций в случае утечки.

Сжиженный нефтяной газ (LPG) тяжелее воздуха – он проникает в землю и заполняет подземные пустоты. В случае утечки подвал, колодец, туннель или смотровая яма в гараже становятся источником опасности.

Поэтому в правилах указано безопасное расстояние от зданий до газовых резервуаров и трубопроводов.

Основные нормативные документы

СП 62.13330.2011 – общая документация систем газораспределения, включая требования к установке внутриплощадочного газгольдера. Примечание: данный свод правил распространяется на частные и промышленные установки СУГ и централизованное газоснабжение. Его не следует путать.
СП 42-101-2003 – правильная прокладка газопроводов.
Федеральный закон № 123-ФЗ – противопожарные расстояния.
ПУЭ – нормы для подземных кабелей и линий электропередач.

Пояснения:

Расстояния измеряются от ближайшей точки корпуса в свободном пространстве.
Стандарты приведены для моделей вместимостью до 10 м³. Это оптимальная емкость для частного использования. Если газа недостаточно, проще использовать 2 или 3 резервуара.
Параметры рассчитываются отдельно для резервуара и газовой магистрали. Иногда оказывается, что проблемы возникают именно с трубами.

Какие емкости зарегистрированы в Ростехнадзоре

Рассмотрим первоисточник – законодательство Российской Федерации. Открываем положение "Об утверждении Правил устройства и безопасной эксплуатации сосудов, работающих под давлением" от 11.06.2003 № 91 и знакомимся с терминами.

Сосуд под давлением (в нашем случае – стационарный) – стационарно установленная герметичная емкость для хранения и транспортировки газообразных и других веществ. Это может быть камера давления, цилиндр, бочка, резервуар.

Следующий логичный вопрос: нужно ли регистрировать такой контейнер? На помощь приходит пункт 6.2 "Регистрация контейнеров": контейнеры должны быть зарегистрированы в Ростехнадзоре до ввода их в эксплуатацию. Но, как всегда, есть исключения (газгольдера в списке нет).

Регистрации не подлежат

регенераторы, теплообменники, конденсаторы и другое оборудование, находящееся внутри изолированной оболочки;
бочки для транспортировки сжиженных газов;
баллоны объемом до 100 литров включительно;
резервуары со сжатыми и сжиженными газами, предназначенные в качестве топлива для транспортных средств и т.д.

За дополнительной информацией обращайтесь в юридическую фирму LigaProfessionali. На газовый баллон распространяется действие ФНП "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование под избыточным давлением" (ФНП ОПБД).

Единственными исключениями являются

резервуары емкостью до 100 литров
бочки для транспортировки сжиженного газа
газовые баллоны для транспортировки.

Минимальная вместимость газовой цистерны составляет 400 литров. Цистерна является стационарной и не предназначена для транспортировки газа или заправки транспортных средств. Поэтому, согласно ФНП ОЗПП, необходимо зарегистрировать оборудование.

Значит, каждый владелец газового баллона должен его зарегистрировать? Опять же, давайте обратимся к терминологии. Согласно Положению 1, владельцем баллона считается только организация или индивидуальный предприниматель.

Физическое лицо не является владельцем? Есть ли такое понятие? Конечно, нет! Поэтому давайте проанализируем законодательство подробнее. Рассмотрим Постановление Правительства РФ № 549 от 21.07.2008 г. (ред. от 09.09.2017) "О порядке поставки газа для обеспечения коммунально-бытовых нужд граждан".

Другие правила для владельцев участков

Ростехнадзор не ведет учет частных резервуаров с 2007 года. В ФНПП говорится только о работе с юридическими лицами, процедура для частных лиц отсутствует. Частный владелец даже не сможет предоставить документы.

Нет никакой ответственности за установку без разрешения и использование незарегистрированного резервуара на своей территории.

Частному лицу даже не нужна документально подтвержденная связь с жилым строением – автономное газоснабжение может быть установлено до постановки дома на кадастровый учет.

Газовый резервуар юридически классифицируется как объект общего пользования. Процедура постановки на учет в законодательстве не описана. Ответственность за установку и эксплуатацию незарегистрированного резервуара не предусмотрена. Нет необходимости регистрировать газгольдер для личного пользования.

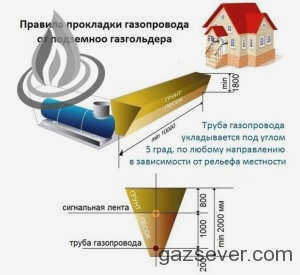

Стандарты строительства наружных газопроводов

Глубина заложения трубы – от 1,7 м
только неразъемные соединения (допускается электромуфтовая или стыковая сварка полиэтиленовых труб и электро- или газовая сварка стальных труб)
обязательное наличие конденсатосборника (коллектора испарителя бутана) и сильфонного компенсатора;
расстояние от заглубленных фундаментов зданий и сооружений – от 2 м (кроме заборов, расстояние до которых не регламентируется);
уклон в сторону конденсатосборника – от 1 см/1 м, при этом угол наклона трубы не должен превышать 5°;
расстояние от других параллельно проложенных коммуникаций – от 1 м
в местах пересечения с другими коммуникациями минимальное расстояние от газопровода – 2 м.

Для прокладки подземного газопровода используются полиэтиленовые трубы, специально предназначенные для транспортировки сжиженного углеводородного газа. Полимерная часть газопровода не должна подниматься выше точки, где температура грунта может опускаться до -20°C. Надземные трубопроводы следует прокладывать только с использованием стальных труб. Переход от полимера к стали должен быть защищен полимерным покрытием на высоту выше уровня земли.

В подвале должен быть установлен стальной шаровой кран для аварийного отключения газа в здании вручную. Системы сжиженного газа не должны использовать вход в подвал, предназначенный для природного газа.

Разрешения, необходимые для установки газового баллона и монтажа независимой газовой системы

Если самостоятельной газификацией частного дома занимается специализированный отдел региональной компании по газоснабжению, владелец должен выполнить следующие действия

Обратиться в местное отделение ГРС и подать заявление о выдаче технического задания на газификацию дома и установку газового баллона. К заявлению должны быть приложены копии паспорта, документа о собственности на землю, план участка, а также теплотехнические характеристики системы отопления, на основании которых рассчитывается годовой расход газа.
Для начала проектных работ внесите предоплату. Затем на участок выезжает эксперт для оценки условий и возможности газификации. На основании полученных данных и представленной документации газораспределитель составит технические условия.
Получите технические условия и отправьте их вместе с новым заявлением в лицензированную проектную компанию. Эта компания составит проект газификации со схемой внешнего газопровода и подробным описанием технических характеристик всех компонентов системы, включая газовый баллон.
Согласование проекта с местными газовыми, электрическими, архитектурными, пожарными и экологическими органами.
Регистрация документа в Ростехнадзоре и получение разрешения на строительство газовой установки.

Затем вы можете купить все необходимое и подписать договор на обслуживание с монтажной компанией. В случае газификации промышленного здания все еще сложнее, поскольку готовую газовую систему необходимо ввести в эксплуатацию. Кроме того, требования и разрешения намного строже, чем для частного дома.

Если вы поручите газификацию своего дома или предприятия авторитетной частной компании, вам не придется обращаться к властям. Все, что вам нужно сделать, – это предоставить необходимые документы и рассказать о своих предпочтениях относительно будущей газовой системы. Специалисты возьмут на себя все подготовительные работы, согласования, расчеты, подбор оборудования и монтаж. Вы получаете газовую систему "под ключ" – вам остается только включить котел или плиту и наслаждаться комфортом.

Важный аспект – заключение договора с компанией

Юридический договор с арендодателем на выполнение монтажных работ делает подрядчика ответственным за соблюдение требований. "Серый" монтаж никогда не сопровождается заключением договора.

После подписания документа арендодатель больше не несет ответственности за опасные ситуации – эту ответственность должна взять на себя компания, выполнившая монтаж. Termo Life заключает 2 договора:

на покупку бака;
на монтажные работы.

Договор на установку Termo Life подразумевает бесплатное обслуживание в течение гарантийного срока 12 месяцев. По желанию клиента договор может быть продлен – это стоит 12 000 рублей в год (всего 1 000 рублей в месяц).

Специалисты отремонтируют арматуру, проведут косметический ремонт стенок бака и удалят конденсат. Будет осуществлено 2 выезда на место для проверки работоспособности установки и 1 экстренный выезд в течение 24 часов.

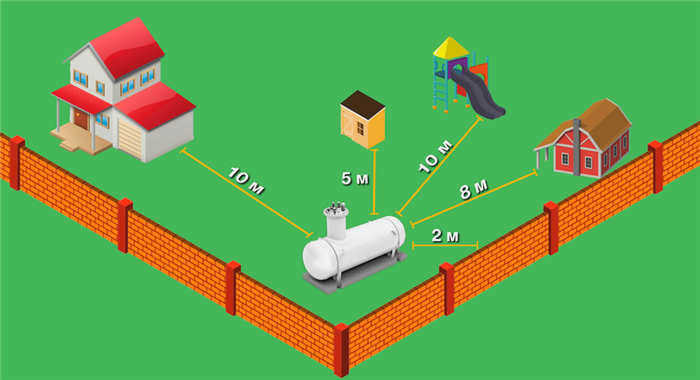

Расположение газового баллона

Где разместить резервуар? Вы можете выбрать место, где он не будет мешать ландшафту или красивой клумбе. Однако, прежде всего, место установки должно соответствовать строительным нормам и правилам в отношении расстояний от других объектов на участке. Для газовых баллонов объемом до 10 м3 правила рекомендуют следующие расстояния:

Объект, прилегающий к газгольдеру Минимальное расстояние, м (зазор) Для наземного газового резервуара Для подземного газового резервуара

Жилой дом	20	10
Подземная отопительная сеть	3,5	3,5
Канализационные трубы	3,5	3,5
Водопроводные сети	2	2
Канализационный колодец или другие подземные коммуникации	5	5
Дороги категорий IV, V (расстояние измеряется до края проезжей части)	10	5
Линии электропередач, телефонные и радиолинии	15	15

Если объем резервуара увеличивается, расстояния также увеличиваются. Например, подземный газовый резервуар объемом 20 м³ должен находиться на расстоянии 20 м от дома. Однако раздел 8.1.6 тех же строительных норм позволяет смягчить эти требования "в стесненных условиях". Это означает, что если у вас небольшой участок и нет возможности установить бак в 20 метрах от дома, расстояние может быть уменьшено. Оправданно, почти все расстояния могут быть уменьшены вдвое. Таким образом, бак можно установить уже в пяти метрах от дома.

Встраивание резервуара в траншею

Это второй важный момент в установке газового резервуара. Все подземные резервуары для сжиженного газа устанавливаются примерно одинаково:

Для газового баллона выкапывается яма соответствующего размера. Глубина рассчитывается таким образом, чтобы вместить резервуар, бетонную фундаментную плиту и песок для обратной засыпки. На дно ямы также укладывается подушка из песка и гравия.
В котлован укладывается или заливается бетонная (железобетонная) плита. Он будет удерживать газовый баллон на необходимой глубине и не позволит ему всплыть в грунте.
Затем резервуар устанавливается на плиту. Он крепится к фундаменту с помощью тросов и/или анкеров. После закрепления все крепежные элементы покрываются краской, чтобы замедлить коррозию. Сам бензобак не требует дополнительной обработки. Заводское покрытие будет защищать его в течение десятилетий (если не будет повреждено во время установки). Для продления срока службы резервуара устанавливается катодная защита от коррозии.
Установленный газовый баллон подключается к газовой трубе, которая прокладывается к дому через траншею. Траншея также прокладывается в соответствии с утвержденной схемой. Например, минимальная глубина газовой трубы должна составлять 1,5 м, а уклон трубопровода – 1%. Вдоль линии должен быть установлен конденсатосборник.
После прокладки газовой сети и оснащения резервуара всем необходимым оборудованием необходимо провести опрессовку системы. Если испытание прошло успешно, газовый резервуар заполняется песком. На этом установка завершается.

Как видите, схема установки газгольдера совсем не сложная. Важно лишь соблюдать все правила и выполнять работы аккуратно, чтобы не повредить оболочку баллона и не допустить утечки газа в будущей системе.

Основные моменты установки газгольдера

Установка и подключение газгольдера должны выполняться только специализированными организациями, имеющими лицензию и разрешение на работу с газовыми приборами. Такие работы никогда не должны выполняться самостоятельно или неквалифицированным персоналом. Это незаконно и опасно для пользователя и окружающих. Наша статья написана исключительно в информационных целях и не является инструкцией по установке.
