ГАЗЛИФТ – конструкция, функции, особенности выбора

Дата публикации: 17.08.2016

Чтение: 9 мин.
Просмотров: 6629

По сути, газлифт – это газонаполненный амортизатор. Однако, в отличие от автомобильного амортизатора, функция газлифта заключается не в сглаживании динамических колебаний, а в создании силы (сопротивления), необходимой для плавного перемещения или удержания поршня в крайних или промежуточных положениях.

Конструктивно газлифт представляет собой полый цилиндр с поршнем, который движется внутри и соединен с рабочим штоком. Внутренняя часть цилиндра заполнена газом. Поршень содержит один или несколько клапанов одностороннего действия, имеющих либо фиксированное усилие открытия, либо положительный рычажный привод.

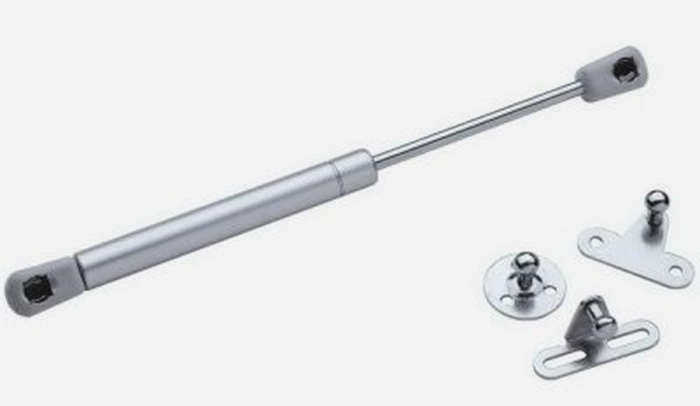

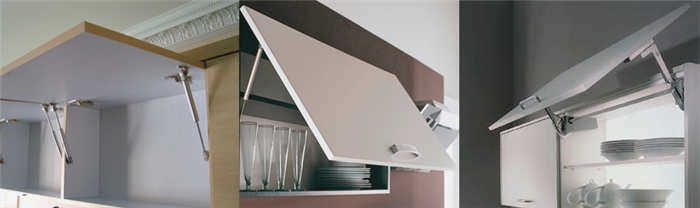

Когда шток поршня перемещается вверх/вниз, над или под поршнем образуется полость. Газ, заполняющий полость, будет сопротивляться сжатию, и если сила сопротивления не превышает силу открытия клапана, шток остановится. Например, газовый лифт фиксирует откидывающуюся вверх дверцу шкафа. В этом случае проушина корпуса привода устанавливается внутри ящика, а шток поршня соединяется с откидывающейся дверцей. Когда дверь закрыта, шток поршня газового лифта полностью вдавливается в корпус привода. Полость под штоком поршня минимальна – весь газ находится над ним. Чтобы открыть дверь корпуса, мы тянем ее, шток поршня выдвигается из корпуса, поршень движется вверх и выдавливает газ в полость главного цилиндра – мы чувствуем сопротивление. Преодолевая его, мы заставляем клапан в поршне открыться, и газ перекачивается из верхнего объема в нижний – под поршень. Если дверь отпустить, она не упадет с грохотом, так как ее вес уравновешивается противодавлением газа под штоком поршня.

Любое наше усилие приведет в действие один из двух клапанов, либо открывая нижнюю полость (если мы продолжаем открывать дверь, а поршень выталкивает газ из верхнего цилиндра), либо закрывая дверь, и газ течет обратно (из нижней полости в верхнюю). Дверь также закроется сама, плавно и без стука, если ее вес лишь немного превышает усилие открытия клапана.

Изготовление

Описанный выше принцип работы газового лифта кажется очень простым. Однако за этой простотой скрывается тщательная работа и точное изготовление всех компонентов. Действительно: требуется тщательная обработка внутри цилиндра (корпуса газового подъемника) и на штоке, чтобы обеспечить плавное и незаметное движение поршневого штока. В то же время требуется плотное прилегание поршня к стенкам цилиндра, иначе при внешней нагрузке газ будет свободно обтекать клапаны – и демпфирование не будет достигнуто. Аналогично, конструкция клапана должна обеспечивать достаточное пространство для свободного прохождения большого количества газа (по сравнению с сечением клапана), но в то же время быстро закрываться при обратном потоке. А также предотвращать утечку и не "ослабевать" (не изменять первоначальное усилие открытия)!

Все эти требования могут быть выполнены только на большом современном производстве. Поэтому никогда не приравнивайте газлифт – это может быть даже предмет мебели – к "задвижке" или защелке, он гораздо сложнее и технологичнее. И выбирать его следует с умом.

Что такое газлифт и как его выбрать?

21 мая 2020 года Ирина

Газлифт для офисного кресла – Тип пружины, в которой пружинящим элементом является газ. Внешне он напоминает амортизатор, что вызывает путаницу. У амортизатора другая задача, а именно снижение скорости и гашение вибраций. Из чего состоит газовый лифт сиденья, как он работает и как правильно выбрать устройство? Узнайте прямо сейчас!

Внутренняя конструкция

Газовый амортизатор для мебели выполнен в стальном цилиндрическом корпусе. Внутри находится поршень, представленный внутри штоком, а снаружи – шпинделем. Полная герметичность газовой пружины обеспечивается уплотнительными кольцами и прокладками. В верхней части шпинделя находится кнопка, при нажатии на которую открывается перепускной клапан поршня.

Съемник седла имеет два состояния – с нажатой кнопкой клапана и без нее. Между перепускным клапаном находятся две камеры разного объема. Когда человек, сидящий в сиденье, нажимает на кнопку, газ переходит из большой камеры в малую из-за разницы давлений. Затем вставляется шток, и сиденье опускается.

Чтобы поднять сиденье, сидящий должен встать с него и снова нажать на рычаг, который активирует кнопку перепускного клапана. Поскольку шток больше не нагружен, давление в большой камере меньше, чем в малой. Газ поступает через открытое отверстие клапана в большую камеру, повышает давление в штоке и выталкивает его. Это приводит к перемещению седла вверх.

Конструкция и принцип действия

Функцию пружины в механизме выполняет газ, который приводит в действие поршень внутри цилиндра. Сам цилиндр разделен на две камеры, между которыми находится клапан. Открыв его, можно изменить положение офисного кресла.

Когда кресло находится в самом низу, поршень находится в верхней части цилиндра. Когда седло поднимается, клапан открывается, и газ поступает во вторую камеру. Седло начинает двигаться вверх, но в то же время поршень опускается. После опускания газ перемещается обратно под действием веса тела.

Как выбрать

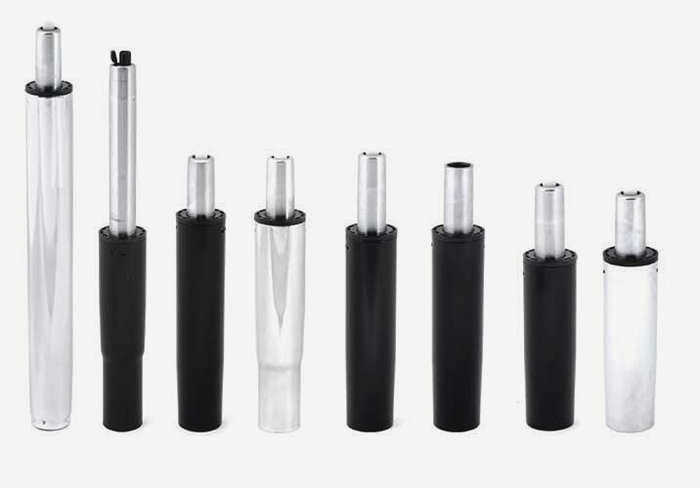

Существует множество разновидностей офисных кресел, поэтому газлифт для них подбирается индивидуально. Рекомендуется руководствоваться тремя факторами:

1. Класс определяет толщину стенок цилиндра и способность выдерживать определенный вес человека в течение определенного времени использования. В среднем, кресла рассчитаны на нагрузку от 80 до 200 кг.

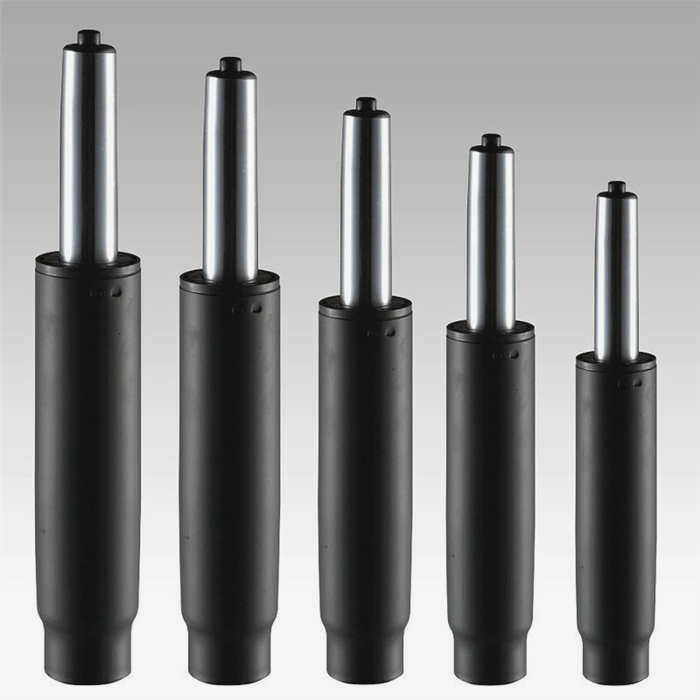

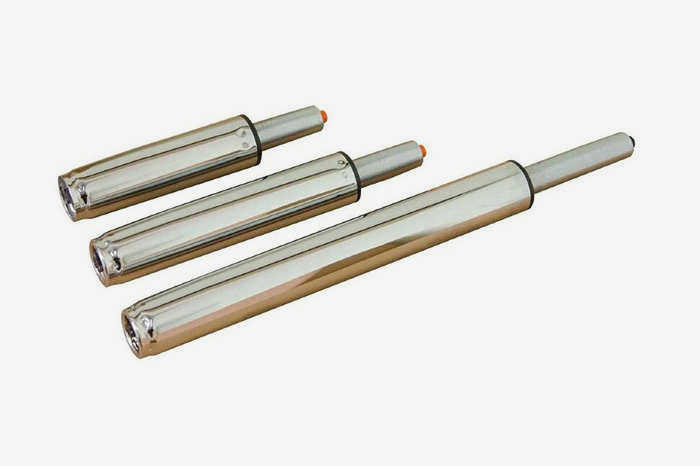

2. Размер газовых пружин варьируется. Важным параметром является диаметр корпуса чашки, который в большинстве случаев составляет 50 мм. Длина зависит от диапазона регулировки офисного кресла.
3. Не последнюю роль играет производитель. Срок службы во многом зависит от качества изготовленного изделия.

Как выбрать

Учитывая, что существуют различные категории газлифтов и это такая деталь, которая иногда выходит из строя, небезосновательно возникает вопрос, как правильно выбрать газлифт. Для начала, вот причины, по которым газлифты ломаются и требуют замены.

• Производственные дефекты. Эта проблема скорее исключение, но она имеет место, особенно на самых дешевых вариантах.
• Перегрузка газового подъемника. Иногда конструкция, рассчитанная на один вес, используется людьми, чей вес превышает этот показатель, что приводит к ускоренному износу деталей.
• Неправильное использование. Иногда мебель или любой другой газлифт может выйти из строя из-за того, что человек резко садится на кресло или даже делает это с разбегу. Такое использование кресла чревато риском защемления клапана.

В таких случаях газлифт подлежит замене. Но для этого необходимо выбрать правильный вариант. Это чрезвычайно важно, так как несоответствие некоторых характеристик может привести к ускоренному износу нового устройства и его последующему выходу из строя. Чтобы избежать этого, при выборе учитывайте следующие моменты.

• Диаметр подстаканника. Он может быть 2 типов, поэтому по этому критерию легко определить нужный.
• Высота газлифта. В этом случае измерьте длину, учитывая, что деталь будет находиться внутри подлокотника.
• Габариты изделия. Обратите внимание, что газовые подъемники имеют разные габариты, поэтому при выборе следует учитывать размер.
• Максимальная нагрузка. Выбирать класс механизма необходимо в зависимости от того, какой вес ему придется выдерживать во время использования. Учитывайте, что креслом могут пользоваться и другие люди.

Как поменять

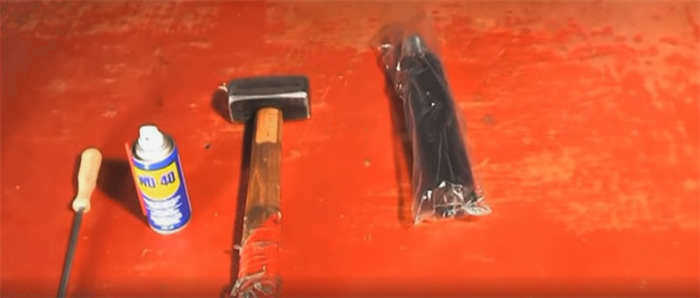

Как уже говорилось, если газовый домкрат ломается, его практически невозможно отремонтировать, а значит, его необходимо заменить. Для этого сначала нужно подготовить некоторые инструменты и разработать порядок действий. Под рукой должны быть следующие предметы:

• Новый газовый домкрат, который нужно установить взамен старого;
• крестовая отвертка;
• молоток;
• кольцевой молоток;
• жидкость WD-40;
• тиски.

Итак, прежде чем заменить газовый домкрат на новый, необходимо снять старый.

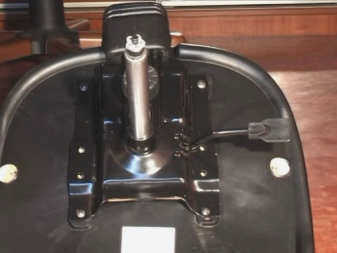

Для этого Смажьте соединения на деталях седла жидкостью WD-40. Оставьте конструкцию в таком состоянии примерно на 12 часов, чтобы состав попал на шарниры. Теперь разберите стул и отсоедините сиденье. Для этого вам понадобится крестовая отвертка. С ее помощью ослабьте винты, крепящие сиденье к пиастре. Затем переверните кресло и снимите сиденье и декоративную крышку на подъемнике.

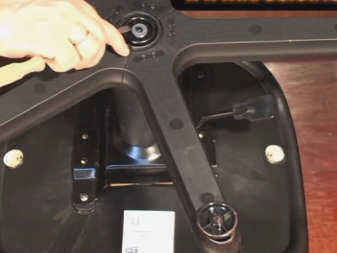

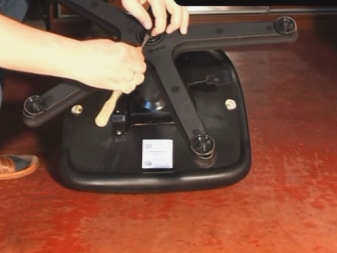

Теперь отсоедините тягу от поперечной трубы и ступицы. Это можно сделать, выбив газовый домкрат молотком с резиновым наконечником. Для ускорения процесса можно использовать молоток. Перед началом работы необходимо снять специальное предохранительное кольцо с поперечной трубы. Это штифт, который находится в задней части траверсы, куда подсоединяется воздушный картридж.
