Индукционная газовая горелка для кузницы своими руками: инструкция по изготовлению
Принцип работы инжекционной горелки для небольших кузниц основан на всасывании струи газа в корпус горелки. Такую горелку можно приобрести в магазине. Однако если газовая инжекционная горелка для кузницы будет сделана своими руками, она прослужит вам ничуть не хуже.
Мы расскажем вам, как изготовить инструмент по всем правилам. Самое главное – учесть все требования производства. Ведь вы будете иметь дело со взрывоопасной смесью газа и воздуха.
Характеристики и виды инжекционных горелок
Конструкция ковочной горелки определяет степень горения металла при нагреве для ковки, интенсивность образования окалины на поверхности и общий расход газа. Короткопламенные горелки используются в закрытых кузнечных печах.
Их конструкция гарантирует быстрое перемешивание горящей смеси, что обеспечивает высокую степень эффективности. Продукты сгорания равномерно и эффективно выводятся из рабочей зоны печи.
Принцип работы горелок
В горелках этого типа сжигается газ пропан, поступающий из газопровода или баллона. Здесь газовоздушная смесь образуется путем эжекции, т.е. газ засасывается в горелку за счет энергии потока газа под давлением.
В зоне всасывания воздуха создается вакуум, что позволяет самому воздуху двигаться в нужном направлении. Смешиваясь в корпусе горелки, рабочая смесь под давлением выдувается из горелки, создавая необходимую температуру.
Качество работы газовой горелки зависит от постоянного соотношения газа и воздуха. Изменение плотности газа влияет на способность горелки всасывать воздух.
Блок сгорания, или горелка, является основным компонентом газовой горелки. Ее работа полностью зависит от правильной конструкции этого ключевого компонента.
Все изменения температуры горения должны сопровождаться аналогичными изменениями подачи воздуха, необходимого для горения.
В случае дисбаланса необходимо отрегулировать скорость впрыска для достижения стабильности. Это может быть достигнуто путем изменения давления газа или регулировки воздушной заслонки.
Классификация горелок по основным характеристикам
Горелки классифицируются по различным признакам. На основании объема всасываемого первичного воздуха различают горелки с частичным и полным смешиванием. Основными характеристиками первых являются кратность и кратность впрыска.
Конструкция пропановой горелки
Перед изготовлением собственной пропановой горелки полезно разобраться в ее конструктивных особенностях и принципе работы.
В целом, пропановая горелка состоит из следующих компонентов:
- корпус;
- ручка;
- распределительный патрубок;
- газовый шланг;
- газовый шланг;
- пропановый баллон;
- регулятор;
- крепежные хомуты.
По шлангу газ пропан подается под давлением из баллона. Объем газа регулируется рабочим краном на баллоне, но в целях безопасности стоит установить дополнительный регулятор давления.
Это основные компоненты, которые можно найти в бытовом приборе. Однако в зависимости от выбранной модификации конструкция может несколько отличаться
Запорный клапан используется для открытия/закрытия подачи газа. Он расположен за основным клапаном. Интенсивность пламени регулируется контрольным клапаном.
К одному концу газового шланга, через который подается газ, прикреплена специальная насадка с разъемом на конце. Сопло вместе с газовым шлангом помещается в металлическую чашу, в которой образуется горючая смесь.
Затем горючая смесь поступает в зону горения через форсунку под давлением. Для того чтобы процесс горения происходил равномерно, в сопле имеются отверстия.
Ознакомившись с конструктивными особенностями устройства, можно приступать к созданию газовой горелки своими руками, тем более что это не так сложно, как может показаться на первый взгляд.
Инструкция по изготовлению самодельной горелки
Ниже мы рассмотрим несколько вариантов самодельных пропановых горелок, которые вы можете сделать своими руками. Самая простая горелка не требует особых усилий и навыков, а вот два других варианта потребуют от вас более кропотливой работы.
Вариант 1 – простейшая горелка из куска трубы
Создание такой горелки не требует много времени и усилий. Однако к процессу создания самодельного устройства нужно подойти ответственно, так как работать придется со взрывоопасным веществом, и любая ошибка в конструкции устройства может привести к катастрофическим последствиям.

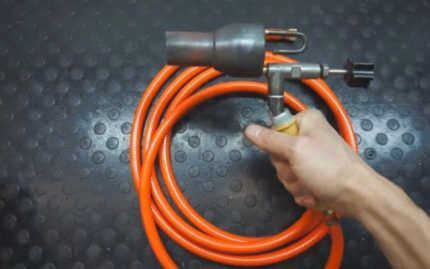

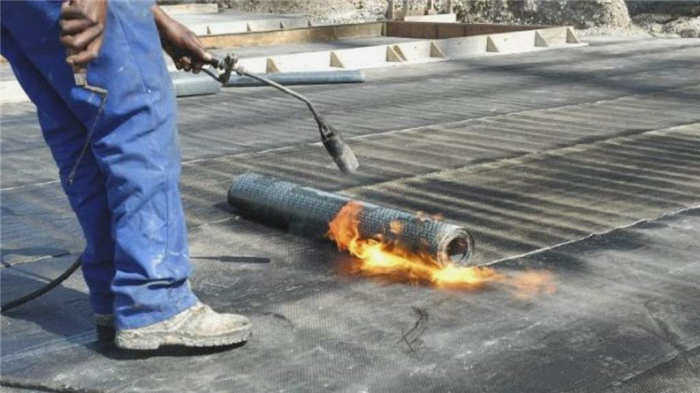

Такое устройство можно использовать для нагрева металлических деталей под ковку или для нагрева перед сваркой, а также для ремонта битумной кровли. Частному домовладельцу такой прибор в быту не понадобится.
Правильно изготовленная пропановая горелка прослужит долго. С ее помощью можно выполнить множество бытовых работ без использования многих дорогостоящих инструментов.
Чтобы сделать самодельную газовую горелку, вам понадобятся следующие инструменты и материалы:
- Два куска трубы разного диаметра;
- фитинг;
- газовый шланг;
- регулятор давления;
- баллон с пропаном;
- сварочный аппарат;
- шлифовальная машина.
После подготовки всех инструментов и материалов можно приступать к установке пропановой горелки. Однако перед этим мы рекомендуем вам ознакомиться с мерами предосторожности при использовании горелки.
Фотогалерея
Фото из

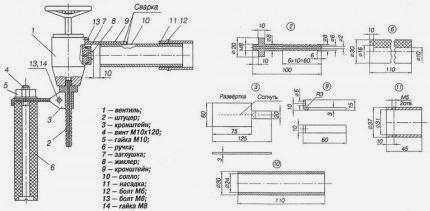

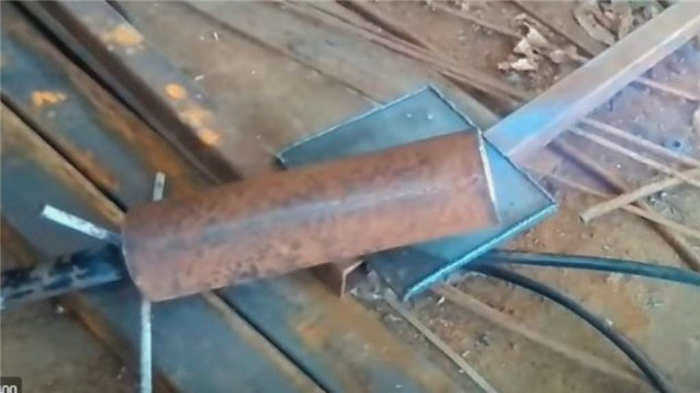

Возьмите трубу диаметром 40 мм и отрежьте ее до нужной длины труборезом.
Затем отшлифуйте все неровные режущие кромки на трубе. Для сглаживания краев внутри заготовки можно использовать напильник, а для шлифовки внешнего края вам понадобится шлифовальная машинка.
В чем разница между газовой и паяльной горелкой?
Паяльные лампы работают на жидком топливе – бензине, парафине или спирте. Как следует из названия, топливом для газового резака является сжиженный нефтяной газ, смесь пропана и бутана, который содержится в красных баллонах.
Изменение конструкции и переход на газ имеет следующие преимущества
- повышенный комфорт пользователей
- повышенная безопасность
- расширенный спектр применения
- снижена стоимость эксплуатации.
При работе с паяльной лампой вы держите в руках не только резак, но и резервуар для горючего. Резак объемом 2 литра с полным баллоном весит около 4 кг. Высота и ширина составляют более 30 см и 20 см соответственно. При таких параметрах маневренность ручного инструмента очень плохая.
С другой стороны, газовая горелка компактна, легка, ее удобно держать в руках, поэтому она подходит для многих применений, требующих открытого, регулируемого пламени.
Газовая горелка не требует баллона. Удаление громоздкой части горелки приводит к созданию компактного, легкого устройства, которое можно использовать для широкого спектра задач, даже в труднодоступных местах.
Однако нет необходимости держать емкость с бензином или парафином непосредственно рядом с открытым пламенем, так как длинный шланг позволяет разместить газовый баллон достаточно далеко от рабочей зоны.
Если температура окружающей среды выше -20°C, газовая горелка не требует никакой подготовки перед использованием. Достаточно открыть вентиль на газовом баллоне, отрегулировать пламя и можно приступать к сварке, пайке, нагреву….. Даже 5-литрового газового баллона хватает на много часов непрерывной работы.

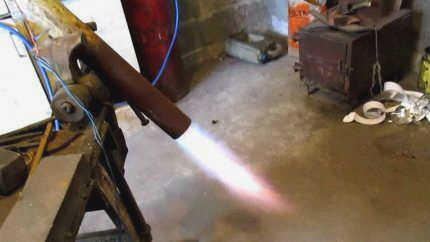

Пошаговая сборка и тестирование
Существует несколько вариантов сборки газовой горелки, и для каждого из них требуются различные материалы и инструменты. Минимальный набор включает шлифовальную машинку, гаечный ключ, ленту ФУМ, щетку, рукоятку, 2 гайки и болта и хомуты.
Вам понадобится 10-20 метров газового шланга, баллон LPG (пропан-бутан), регулятор и сама горелка с работающей горелкой.
При работе используйте средства индивидуальной защиты: защитные очки и перчатки. Не курите ни при каких обстоятельствах: во-первых, в баллонах могут находиться остатки легковоспламеняющегося топлива, во-вторых, необходимо соблюдать меры предосторожности при работе с газовыми приборами, такими как баллоны со сжиженным газом.

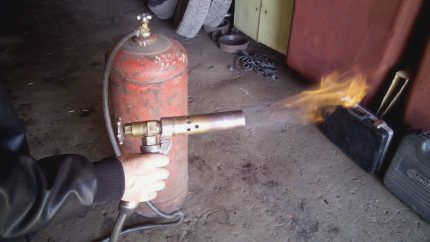

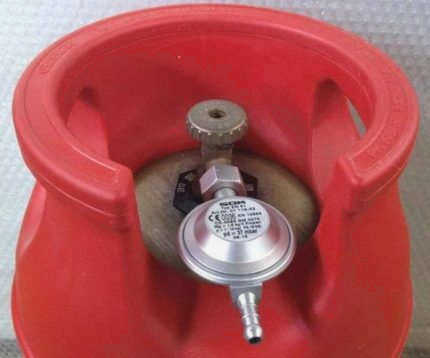

Горелку можно подключать к газовому баллону только через регулятор давления, который снижает и стабилизирует давление. Наиболее подходящим является 5-литровый баллон с ручками для переноски.
После того как инструменты и материалы подготовлены, можно приступать непосредственно к переоборудованию одного прибора в другой.
Основные этапы процесса:
- Снятие паяльной лампы;
- подготовка деталей для сборки газовой горелки
- сборка газовой горелки;
- тестирование.
Сразу же открутите и снимите насос. Позднее он уже не понадобится. Открутите всю верхнюю часть горелки, т.е. узел горелки. Это будет основание для новой газовой горелки.
Рекомендуется очистить секцию горелки уже использованной лампы от нагара и копоти. Сопло очищается с помощью специальной иглы, которая обычно идет в комплекте с горелкой.
Если у вас нет такой иглы, используйте проволоку, которая легко проходит через отверстие форсунки. Для очистки топливопровода используйте ту же иглу или проволоку. Очистите нагар с внешних поверхностей с помощью щетки.
Как сделать газовую горелку самому?
Существует несколько вариантов изготовления необходимого устройства. Первый способ позволит получить желаемое уже через час (или больше). Остальные варианты не являются элементарными методами, поэтому потребуют чуть больше времени и усилий.

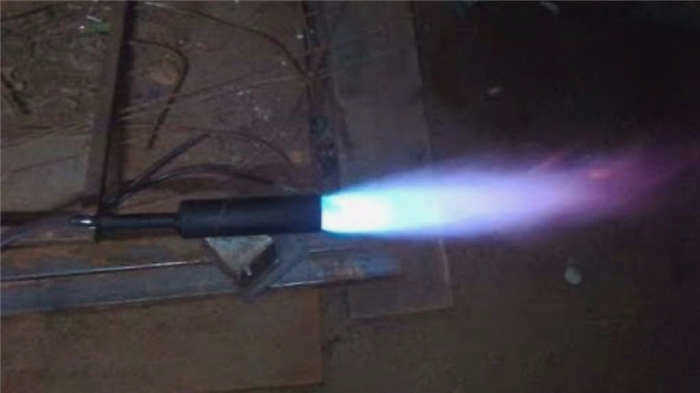

Сборка горелки из трубы
Это самый простой ответ на вопрос, как сделать газовую горелку, но осторожность все же необходима, так как мастеру придется работать со взрывоопасным веществом. Малейшая ошибка может привести к серьезным неприятностям.
Этот инструмент прост, но позволит вам нагревать детали перед сваркой, чтобы подготовить их к ковке. С помощью этого простого инструмента можно даже отремонтировать битумную крышу.

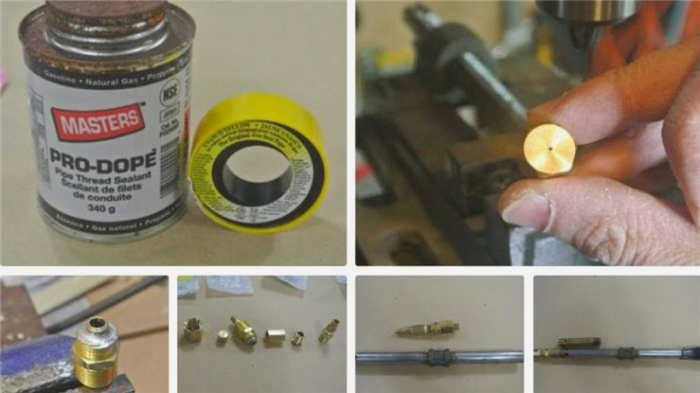

Материалы, инструменты
Чтобы сделать газовую горелку, вам потребуется подготовить небольшой набор материалов и инструментов. К ним относятся:
Когда все будет собрано в одном месте, можно приступать к сборке устройства. Однако сначала нужно найти подходящую модель. Обычно в Интернете довольно легко найти модель, которая уже была опробована и испытана и поэтому является достаточно надежной. При этом не рекомендуется каким-либо образом изменять размеры деталей, пытаясь подогнать чертеж "под себя". Причина все та же – газовая опасность.

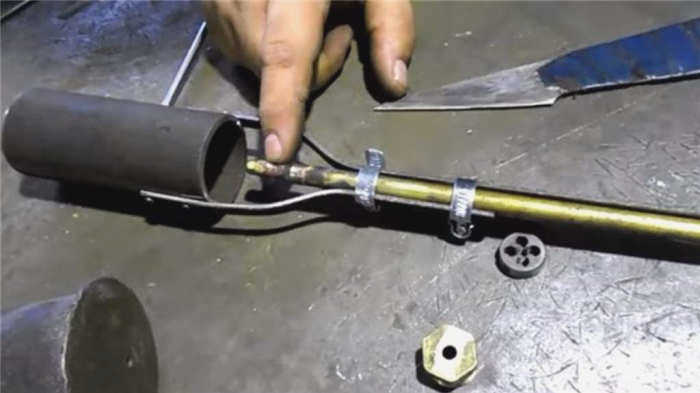

Сборка оборудования
Работы следует выполнять в следующем порядке:
Меры предосторожности
Даже небольшие газовые приборы являются потенциальным источником опасности. Неправильное обращение с такой горелкой может привести к пожару или серьезному взрыву. Поэтому важно защитить себя защитной обувью, очками и перчатками.
Пропановые баллоны нельзя использовать при низких температурах (ниже 0°). Если работа проводится в помещении, необходимо обеспечить хорошую вентиляцию. Теперь о том, чего не следует делать. Категорически запрещается:
Регулярная проверка герметичности конструкции (особенно дома) является обязательным условием. Если вы почувствовали запах газа, немедленно прекратите работу, закрыв вентиль на баллоне.
Как сделать газовую горелку? Это не слишком сложно, если мастер выбрал в качестве образца самую элементарную модель. И не так просто, если он хочет собрать мощную и максимально надежную конструкцию. Но в обоих случаях нельзя забывать о безопасности, ведь всем известный газ остается серьезной угрозой для здоровья и имущества людей.
О том, как сделать газовую горелку, расскажет автор следующего видео:
