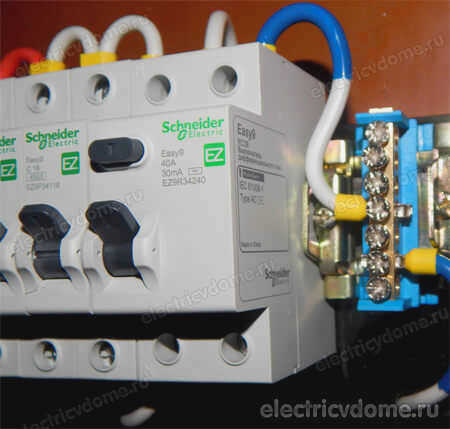

Здесь автоматический выключатель уже находится перед УЗО-1. Такое расположение можно увидеть на фотографии, где видно, что групповые автоматические выключатели установлены на верхней DIN-рейке и к ним подключены автоматические выключатели, расположенные ниже. Каждый электроприбор подключается к отдельному автоматическому выключателю.
Как выбираются автоматические выключатели УЗО
Чтобы обеспечить безопасность и длительный срок службы УЗО, при выборе устройства следует учитывать несколько факторов:

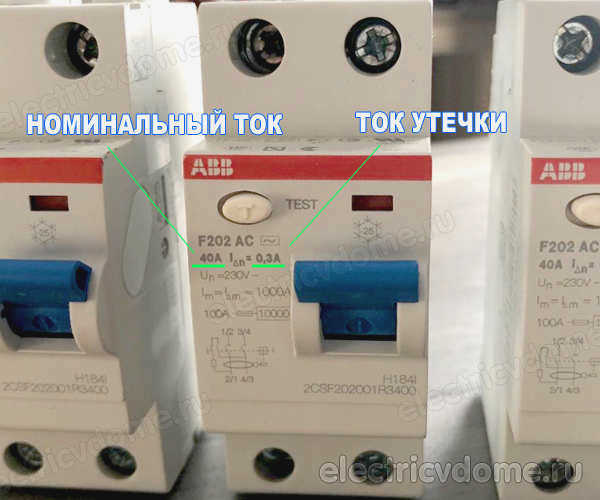

- Номинальный ток. Он определяется контактами внутри устройства. Для обеспечения безотказной работы номинальный ток автоматического выключателя УЗО должен быть равен или, предпочтительно, предпочтительно больше, чем у автоматического выключателя максимального тока..
- Количество полюсов. Для трехфазных систем следует выбирать четырехполюсное УЗО. Для однофазных систем следует выбирать двухполюсное устройство.
- Ток утечки. Когда автоматический выключатель УЗО подключен непосредственно к линии или к прибору, уставка дифференциальной защиты не должна превышать 30 мА для комнат и 10 мА для ванных комнат. Если за автоматическим выключателем УЗО стоят дополнительные УЗО или УЗОТ, значение составляет 100-500 мА, в зависимости от места установки.
Разница между автоматическими выключателями УЗО и RCCB
Для защиты от поражения электрическим током в электрических сетях используются два типа устройств – автоматический выключатель с остаточным током и автоматический выключатель с остаточным током.
Основное отличие между этими устройствами заключается в наличии в автоматическом выключателе остаточного тока функции защиты от перегрузки и короткого замыкания, поэтому такой аппарат может заменить сразу два устройства – автоматический выключатель и УЗО.
Недостаток автоматического выключателя остаточного тока Недостатком блока предохранителей является более высокая цена по сравнению с комплектом этих устройств, поэтому AHDR устанавливается только тогда, когда в электрическом щитке недостаточно места для большого количества устройств или для замены обычного автоматического выключателя.
Зачем подключать автоматический выключатель остаточного тока к группе автоматических выключателей?
Некоторые люди ошибочно полагают, что одно УЗО может защищать только одну (потребительскую) линию. Это правило, безусловно, должно соблюдаться в случае с автоматическими выключателями. В случае с автоматическими выключателями есть несколько особенностей в этом отношении.
Вы когда-нибудь обращали внимание на шкалу номинальных токов автоматических выключателей остаточного тока. Я сейчас имею в виду двухполюсные автоматические выключатели, предназначенные для бытового использования. Минимальный номинальный ток автоматического выключателя УЗО составляет 16 А.
Максимальный рабочий ток может достигать 63 А, 80 А или даже 100 А. Дифференциальный ток утечки для этих типов не превышает 30 мА. Зачем устанавливать Uzo 63 Amp или 80 Amp в квартире или доме? Вся постоянная проводка – это кабель 2,5 мм2 или 1,5 мм2. Очевидно, что он не рассчитан на такие токи.
Первое, что приходит на ум, это использование защитного устройства такого номинала в качестве сетевого (пожарного) устройства. Но опять же, входящее УЗО должно быть "селективным" и маркировано буквой "S", а ток утечки должен быть не менее 100 мА или более.
Возвращаясь к нашему вопросу, почему все эти переходы от подключения одного УЗО к более чем одному автоматическому выключателю?? Вы могли бы просто установить по одному предохранителю в каждой линии и не беспокоиться. Зачем все это? Ну, это связано вот с чем. Помните статью о том, что лучше – блок предохранителей или УЗО. Там был раздел, в котором сравнивалась стоимость установки того и другого. Наш сегодняшний вопрос также касается стоимости.
Если у вас ограниченный бюджет и есть проект на всю квартиру с двумя или тремя автоматическими выключателями в распределительном щите, вы можете обойтись следующими способами установкой одного автоматического выключателя остаточного тока. Для тех, у кого более трех блоков предохранителей, цепь можно разделить на несколько групп и установить для каждой группы свой автоматический выключатель остаточного тока. Поэтому в этой статье мы рассмотрим, как подключить автоматический выключатель с несколькими предохранителями и какие существуют подводные камни.

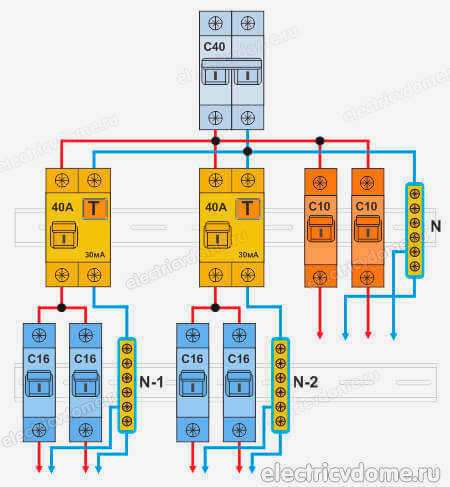

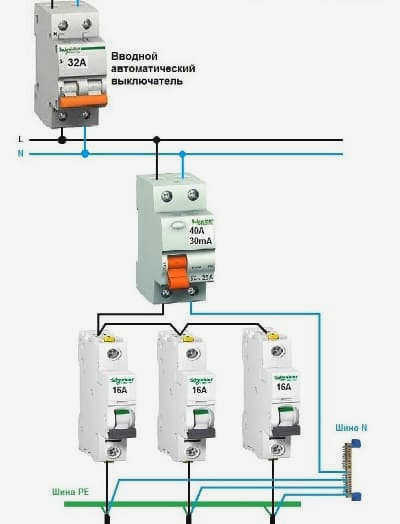

Схема подключения UZO для группы автоматических выключателей
Мои коллеги часто задают мне вопрос, на который мне скучно отвечать, поэтому я решил написать об этом в своем блоге. Вопрос звучит примерно следующим образом: "Если вы хотите использовать один АПВ для нескольких автоматических выключателей, то на какой ток рассчитан АПВ? Какова схема подключения группы автоматических выключателей? Сколько автоматических выключателей может быть подключено к одному АПВ??". Вообще говоря, все эти вопросы относятся к сфере правильности подключения УЗО, поэтому рассмотрим их подробнее.
Всем известно, что автоматический выключатель остаточного тока не имеет собственной защиты от перегрузки и короткого замыкания. Автоматический выключатель должен использоваться совместно с УЗО. Этот дуэт работает следующим образом: если в линии происходит утечка тока, то срабатывает УЗО, если в линии происходит перегрузка по току, то срабатывает автоматический выключатель.
Проводка УЗО в трехфазной системе
Конечно, редко можно встретить трехфазную сеть в жилом помещении, но трехфазные сети часто устанавливаются в частных домах. Вот некоторые автоматические выключатели УЗО для трехфазных сетей.

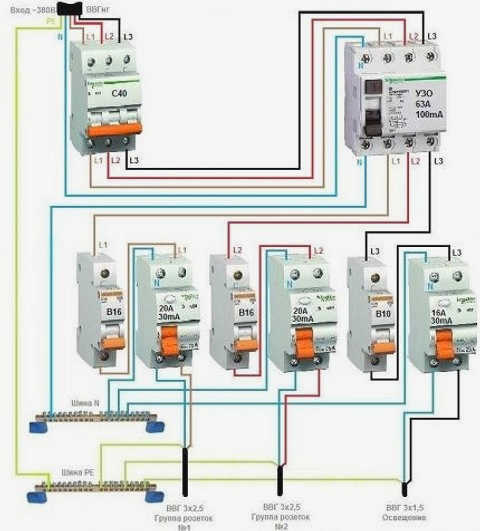

Способ 1: Общие УЗО и групповые УЗО
Принцип работы такой же, как и для однофазной сети, но схема подключения немного отличается. Для подключения этой цепи нам понадобится дополнительный четырехполюсный выключатель УЗО вместо двухполюсного. Обратите внимание, что выключатель УЗО всегда устанавливается после автоматического выключателя, а не перед ним (одинаково для всех цепей). В этой схеме на четырехполюсный общий выключатель УЗО подается нейтральный проводник от нулевой шины и три фазы от трехполюсного выключателя. Затем от общего УЗО каждая фаза проходит к отдельному групповому автоматическому выключателю, а ноль – к нейтральной шине. Затем ноль направляется на групповое оборудование.
Как и предыдущие однофазные схемы, эта схема включает в себя подключение заземляющего проводника PE, который выходит из шинопровода непосредственно к каждой розетке или светильнику. Эта схема, как и выше, требует установки дополнительного общего УЗО, выполняющего роль предохранителя в случае выхода из строя любого из групповых УЗО.

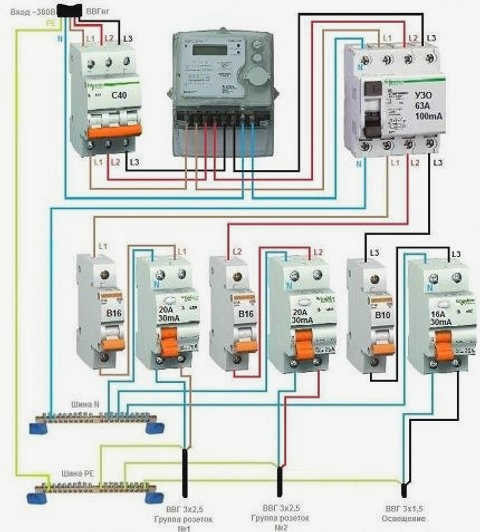

Обратите внимание, что в этой схеме ноль шин от щитка сначала подается на счетчик, а не на выключатель УЗО. Затем он поступает на УЗО, а остальная часть схемы такая же, как и в предыдущих схемах.
В заключение следует сказать, что в целом групповых УЗО достаточно для защиты. Однако для обеспечения максимально возможного уровня мы рекомендуем установить общий автоматический выключатель с УЗО.
Советы электрика:
Автоматический выключатель до или после УЗО: В чем различия и преимущества каждого варианта?
Мы рассмотрели два варианта подключения. Все конфигурации правильные, осталось только определить, какой из них больше подходит в том или ином случае.
Мы с Тамарой едем парой.
Нет, мы не будем читать здесь стихи Агнии Барто – только по нашей теме. Ниже приведены схемы, в которых цепь защищена одним автоматическим выключателем и одним автоматическим выключателем.

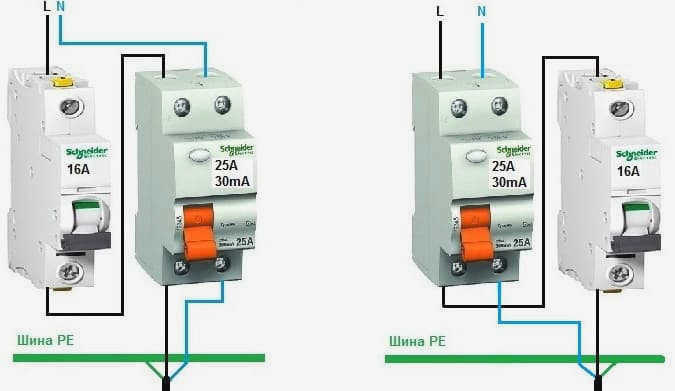

В схеме автоматический выключатель слева находится перед УЗО, а автоматический выключатель справа – за УЗО. В обоих случаях работает одна и та же пара аппаратов, но есть различия, причем не только схематические:
- На схеме слева вы можете оценить простоту установки. Смотрите сами, из первого положения "фаза" (левая схема) подается через короткую перемычку на УЗО, а "ноль" подключается непосредственно к прибору. Кабель к розеткам подключен только к шине PE и автоматическому выключателю.
- На правой схеме, где автоматический выключатель находится за УЗО, кабель ответвления к группе розеток уже должен быть подключен к разным устройствам: фазный провод к автоматическому выключателю, а нулевой провод к УЗО. Эта опция неудобна при установке, человек без практических знаний может легко допустить ошибку при подключении.
Применение. Если схема предусматривает использование одного автоматического выключателя и одного УЗО, то автоматический выключатель должен располагаться спереди.
Одно УЗО и несколько автоматических выключателей: как и зачем

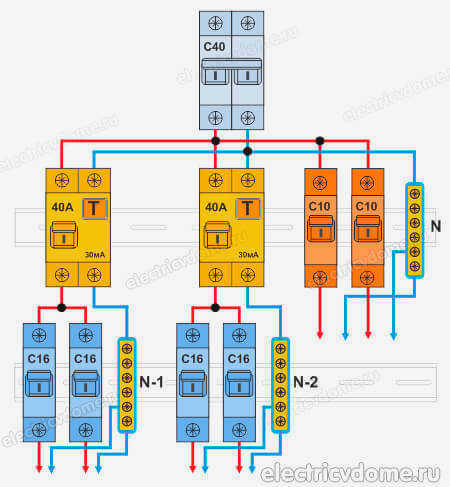

Давайте теперь обсудим случай, когда к одному автоматическому выключателю подключено несколько автоматических выключателей. Почему они всегда располагаются позади автоматического выключателя УЗО? Схема была рассмотрена выше.
Можно сказать, что если автоматические выключатели расположены первыми? Давайте посмотрим на схему и что мы видим? Правильно, конструкция оказывается совершенно нефункциональной и даже неправильной.

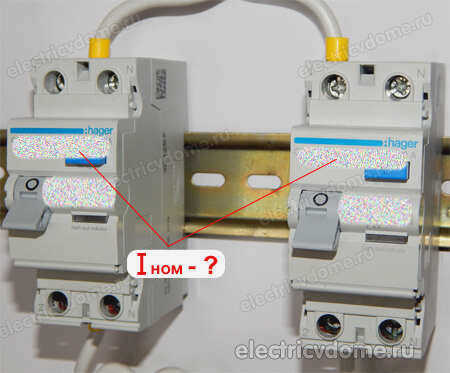

Как правильно выбрать номинал выключателя
Необходимо выбрать правильный номинал устройства, иначе оно может перегореть из-за перегрузки. Это значение указывается на каждом изделии и обозначает:
- Непрерывный ток, который УЗО способно пропускать без риска повреждения.
- Способность контактов устройства стабильно коммутировать допустимый ток, т.е. отключать питание линии в случае возникновения тока утечки. Токи, превышающие номинальные значения, не должны протекать через устройство отключения, иначе контакты нагреются и корпус расплавится.
Номинальные значения для пара
Конечно, не помешает подумать о том. какой тип автоматического выключателя остаточного тока выбрать для защиты от остаточного тока. Однако не забудьте защитить его автоматическим выключателем, который отключит перегрузку заранее, еще до того, как защитное устройство перестанет работать.
Чтобы максимально защитить автоматический выключатель от перегрузки, он должен иметь номинал, равный или больший, чем защищающий его автоматический выключатель. Если, например, в паре "один автоматический выключатель – одно УЗО" первый имеет номинальный ток 16 А, то второй – 25 А. Не меньше, а больше – допустимо. Такой резерв обеспечит защиту от сверхтока до того, как автоматический выключатель сработает от перегрузки.
Не забывайте, что автоматический выключатель сработает не на пределе, а при превышении номинала на 13%. Другими словами, выключатель на 16 А сработает при 18 А. Этот ток будет протекать через выключатель, а если он еще и 16А, то контакты немного нагреются, и лучше избежать этой ситуации.
Выбор номинала для группы: одно УЗО – несколько автоматических выключателей
Эта задача также несложная. Рассчитайте максимально возможный ток, который может протекать через защитное устройство – и все!
