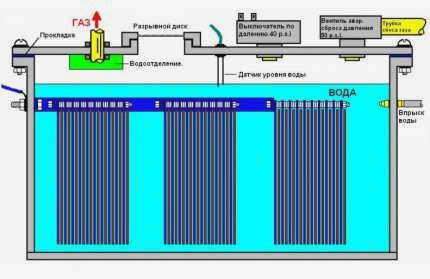

Если выбранная конструкция представляет собой мокрый генератор, вам понадобится герметичный контейнер для воды, который также будет служить корпусом реактора. Можно использовать любой подходящий контейнер – главное требование, чтобы он был достаточно прочным и газонепроницаемым. Очевидно, что если в качестве электродов используются металлические пластины, предпочтительнее прямоугольная конструкция, например, тщательно загерметизированный корпус автомобильного аккумулятора старого образца (черного цвета). Если для производства HHO используется трубка, подойдет большой бак бытового фильтра для воды. Лучше всего использовать корпус из нержавеющей стали, например, 304 SSL.
Как сделать водородный генератор для дома: практические советы по строительству и установке
Мы привыкли считать природный газ самым дешевым топливом. Однако оказалось, что у него есть достойная альтернатива – водород, получаемый путем расщепления воды. Сырье для этого топлива мы получаем бесплатно. А если сделать водородный генератор своими руками, то экономия будет просто потрясающей. Ведь так?
Мы готовы поделиться с вами ценной информацией о возможностях и принципах сборки технической установки для производства водорода. Изучение представленной статьи – это гарантия бесперебойной работы устройства.
Для тех, кто хочет самостоятельно собрать генератор дешевого, но высокоэффективного топлива, мы предлагаем подробную инструкцию. Даны рекомендации по правильной эксплуатации. В качестве информационных дополнений мы используем фото- и видеоприложения, наглядно объясняющие принцип работы.
Методы получения водорода
Раньше на уроках химии в средней школе объясняли, как получить водород из обычной водопроводной воды. В химии есть понятие, которое называется электролизом. Именно с помощью электролиза можно получить водород.
Простейшая установка для производства водорода представляет собой емкость, заполненную водой. Под слой воды помещаются два пластинчатых электрода. На них подается электрический ток. Поскольку вода является отличным проводником электричества, между пластинами образуется контакт с низким сопротивлением.
Ток, проходящий через низкое сопротивление воды, способствует химической реакции с образованием водорода.

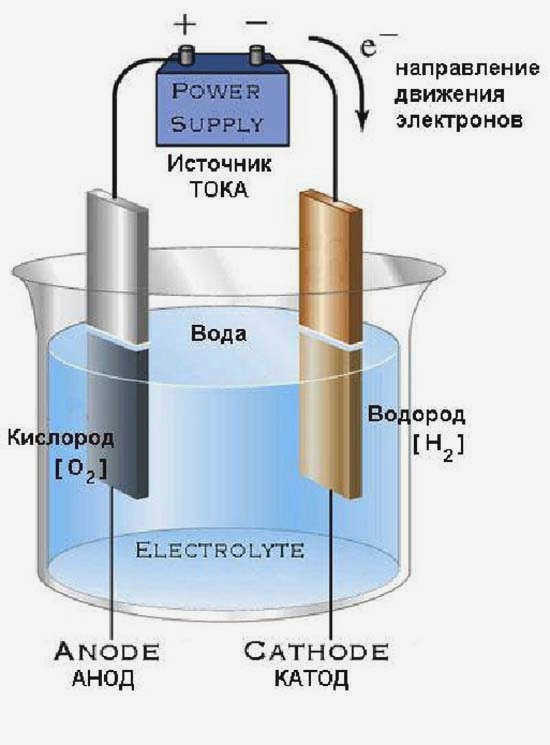

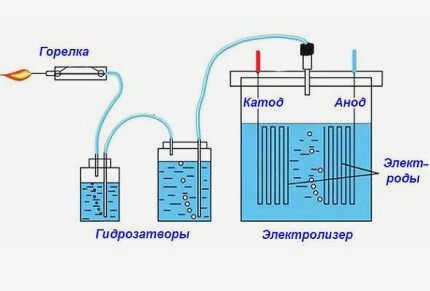

Схема экспериментальной водородной установки, которую в старые времена преподавали на уроках химии в средней школе. Как выясняется, эти уроки были совсем не лишними для практики современной жизни.
Казалось бы, все просто и осталось сделать совсем немного – собрать полученный водород для использования в качестве источника энергии. Но химия никогда не обходится без деталей.
Так и здесь: если водород соединяется с кислородом, то при определенной концентрации образуется взрывоопасная смесь. Это одна из критических разработок, которая ограничивает строительство достаточно мощных домашних электростанций.
Что необходимо для создания топливного элемента в домашних условиях?
Приступая к процессу создания водородного топливного элемента, необходимо изучить теорию образования горючего газа. Это позволит вам понять, что происходит в генераторе, и поможет настроить и эксплуатировать оборудование. Кроме того, следует запастись необходимыми материалами, большинство из которых не составит труда найти на рынке. Что касается чертежей и инструкций, то мы постараемся осветить их в полном объеме.
Конструирование водородного генератора: схемы и чертежи

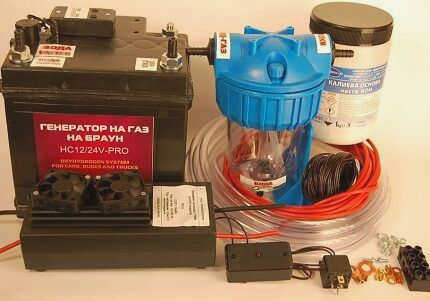

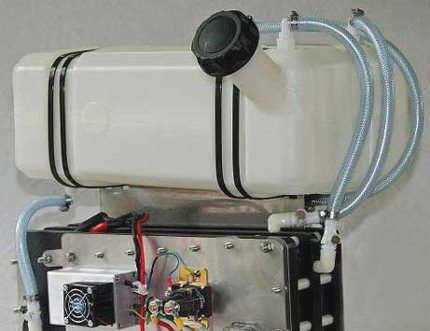

Самодельный генератор броуновского газа состоит из реактора с присоединенными электродами, ШИМ-генератора для их питания, водяного затвора и соединительных шлангов и проводов. В настоящее время существует несколько схем электролизеров, в которых в качестве электродов используются пластины или трубки. Кроме того, в сети можно найти установку так называемого сухого электролиза. В отличие от обычной конструкции, в этом устройстве пластины не помещаются в резервуар с водой, а жидкость подается в зазор между плоскими электродами. Отказавшись от традиционной схемы, можно значительно уменьшить размер топливного элемента.
Электрическая схема ШИМ-контроллера
Схема одной электродной пары в топливном элементе Мейера
Схема топливного элемента Мейера
Электрическая схема ШИМ-контроллера
Чертеж топливного элемента
Чертеж топливного элемента
Электрическая схема ШИМ-контроллера
Электрическая схема ШИМ-контроллера
Как сделать водородный генератор своими руками

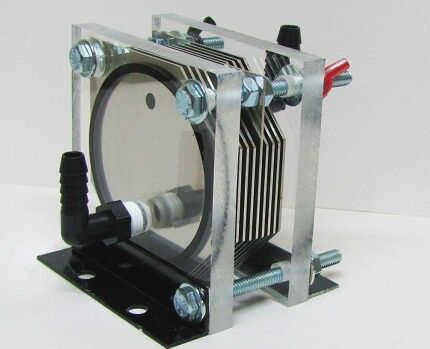

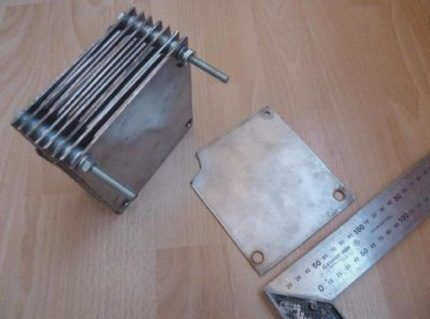

Для изготовления топливного элемента возьмем самую совершенную схему "сухого" электролизера с использованием электродов в виде пластин из нержавеющей стали. Приведенные ниже инструкции демонстрируют процесс создания водородного генератора от "А" до "Я", поэтому лучше придерживаться порядка действий.

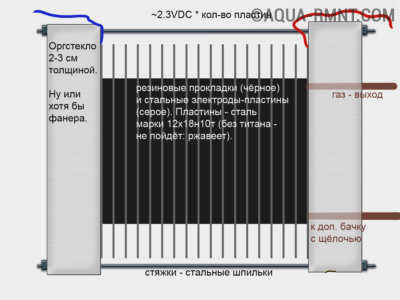

Схема "сухого" топливного элемента
- Изготовление корпуса топливного элемента. Пластины из органического пластика или оргстекла, вырезанные по размеру будущего генератора, служат боковыми стенками каркаса. Однако следует понимать, что размер устройства напрямую влияет на его эффективность, да и стоимость получения HHO будет выше. Оптимальный размер топливного элемента составляет от 150х150 мм до 250х250 мм.
- В каждой пластине просверливается отверстие для входа (выхода) воды. Кроме того, в боковине необходимо отверстие для выхода газа, а по углам – четыре отверстия для соединения компонентов реактора между собой.

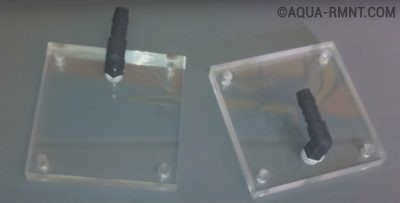

Конструкция боковин

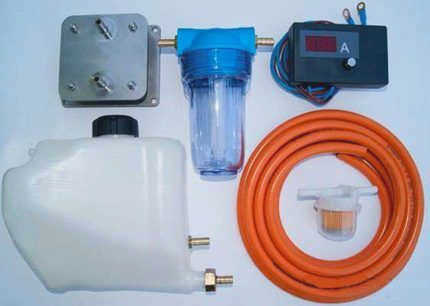

Перед сборкой топливного элемента необходимо подготовить следующий набор деталей.

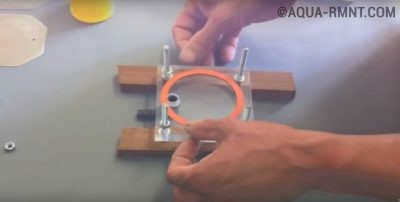

Начните укладку электродов с уплотнительного кольца
Примечание: Плоскость электродов пластины должна быть плоской, иначе элементы с противоположными зарядами будут соприкасаться, вызывая короткое замыкание!
Создание прототипа

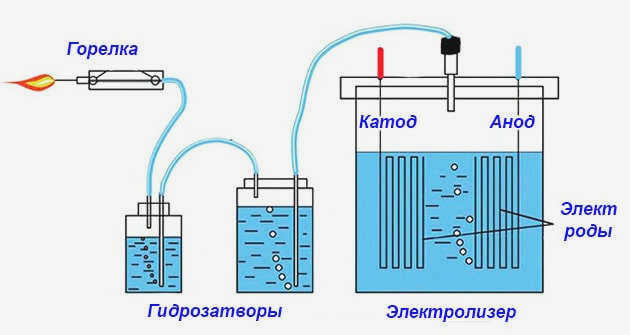

Чтобы дать вам представление о том, с чем вы имеете дело, предлагаем сначала собрать простой водородный генератор с минимальными усилиями. Конструкция самодельного устройства показана на схеме.
Из чего состоит примитивный электролизер?
- Реактор – стеклянная или пластиковая емкость с толстыми стенками;
- металлические электроды, которые погружаются в реактор с водой и подключаются к источнику питания;
- Второй контейнер служит в качестве водяного затвора;
- выходной трубопровод для газа HHO.
Важное замечание. Электролитический водородный блок работает только от постоянного тока. Поэтому в качестве источника питания следует использовать сетевой адаптер, автомобильное зарядное устройство или аккумулятор. Генератор переменного тока не подходит.
Принцип работы электролизера заключается в следующем:
- Напряжение подается на два электрода, которые погружены в воду, предпочтительно из регулируемого источника. Для улучшения реакции в резервуар добавляется небольшое количество щелочи или кислоты (поваренной соли).
- В результате реакции электролиза на стороне катода, который соединен с минусовой клеммой, образуется водород, а у анода – кислород.
- Когда эти два газа смешиваются, они поступают через трубку в поглотитель запаха, который выполняет две функции: отделяет водяной пар и предотвращает воспламенение в реакторе.
- Из второго резервуара гидрогенизированный газ ЛОС подается в горелку, где он сгорает с образованием воды.

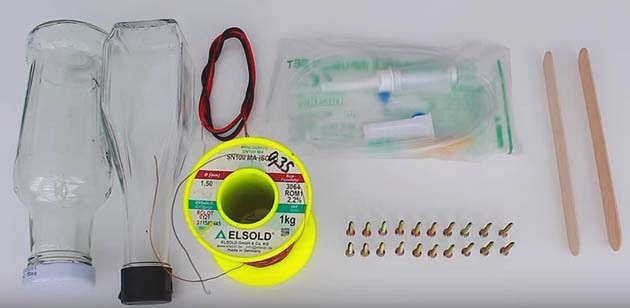

Для изготовления конструкции генератора, показанной на схеме, вам понадобятся 2 стеклянные бутылки с широкими крышками и горлышками, медицинский поддон для капельниц и 2 десятка саморезов. Полный комплект материалов показан на фото.
О водородном элементе Мейера
Если вы изготовили и испытали описанную выше конструкцию, то по горящему пламени на конце иглы заметили, что эффективность устройства очень низкая. Чтобы получить больше гремучего газа, вам нужно построить более серьезное устройство, называемое ячейкой Стенли Мейера по имени изобретателя.

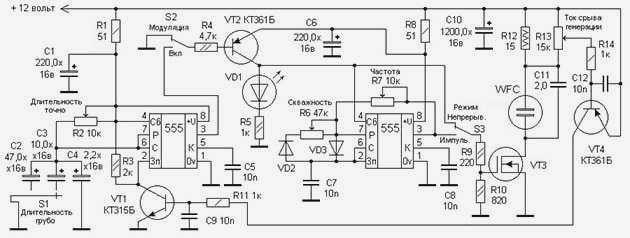

Эта ячейка также основана на электролизе, но анод и катод выполнены в виде трубок, вставленных одна в другую. Напряжение подается от генератора импульсов через две резонансные катушки, что снижает потребление тока и повышает эффективность генератора водорода. Электронная схема устройства показана на рисунке:
Примечание. Подробности работы схемы можно найти на сайте http://www.meanders.ru/meiers8.shtml.
Для изготовления ячейки Мейера вам понадобятся:
- Цилиндрический корпус из пластика или оргстекла, умельцы часто используют фильтр для воды с крышкой и патрубками;
- Трубки из нержавеющей стали диаметром 15 и 20 мм и длиной 97 мм;
- провода, изоляторы.

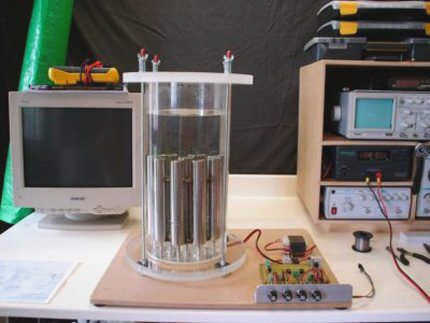

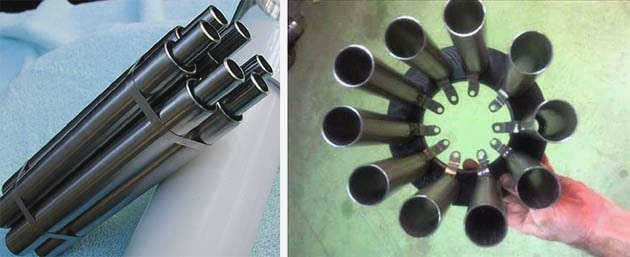

Трубки из нержавеющей стали крепятся к диэлектрическому основанию, к ним припаиваются провода и подключаются к генератору. Элемент состоит из 9 или 11 трубок в пластиковом или плексигласовом корпусе, как показано на рисунке.

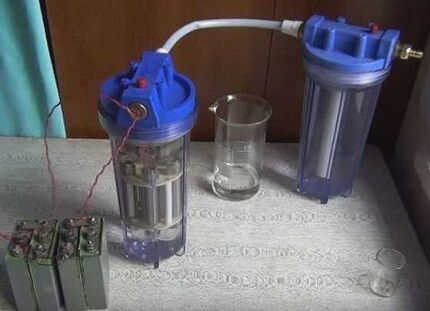

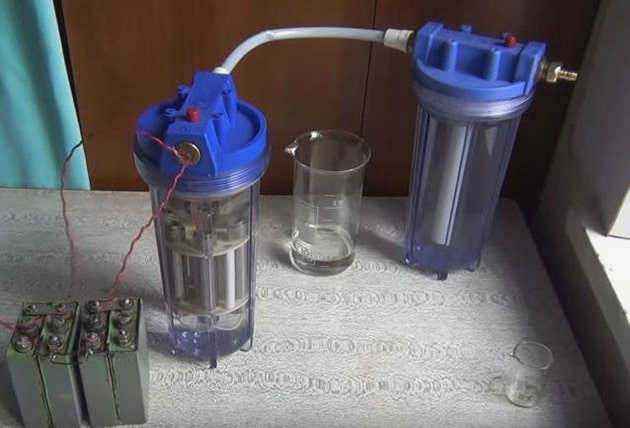

Компоненты соединяются по известной в Интернете схеме, которая включает электронный блок, ячейку Мейера и водяной уплотнитель (техническое название: барботер). В целях безопасности система оснащена датчиками критического давления и уровня воды. По отзывам домашних умельцев, водородный блок такого типа потребляет около 1 ампера при напряжении 12 вольт и обладает достаточной мощностью, хотя точных данных нет.
Включение, проверка работоспособности устройства

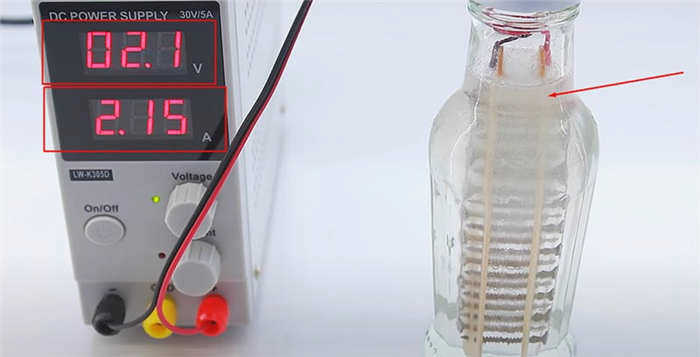

При напряжении 1,5 вольта (больше не нужно, это слишком опасно) в первом баке начинается процесс электролиза, в результате которого выделяется нужный нам газ. Затем он поступает во второй резервуар и проходит через воду. На выходе получается почти чистый водород.
Осторожно, водород взрывоопасен. Не курите при включенном генераторе.
Резюме
Неважно, для какой цели мастеру понадобился водород. Возможно, он был сделан только для экспериментальных целей. Но факт остается фактом: устройство для получения водорода можно собрать своими руками в домашних условиях. Возможно, это не очень полезный навык, но создание чего-то нового с целью обучения – уже повод заняться такой работой.
Надеемся, что сегодняшняя информация, даже если и не будет полезной, заинтересует наших уважаемых читателей. При проведении подобных работ не следует забывать о технике безопасности и мерах индивидуальной защиты.
Если у вас остались вопросы о водородном генераторе, задавайте их в обсуждении ниже. Редакция Homius постарается ответить на них в кратчайшие сроки. Там же вы можете прокомментировать прочитанное и высказать свое личное мнение о такой машине. А если вам понравилась статья, не забудьте оценить ее.
Берегите себя и своих близких и будьте здоровы!
