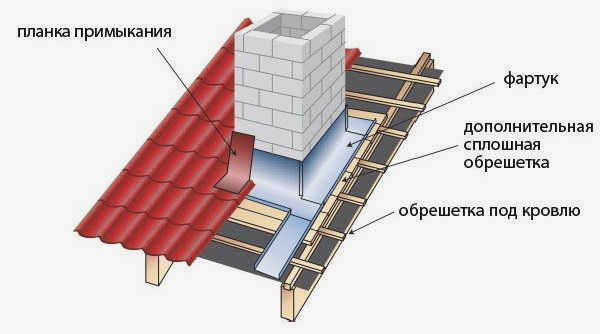

Лист гофрированного картона или металлочерепицы укладывается поверх верхнего оклада и прокладывается под коньком. Перед укладкой на ровную поверхность нижнего оклада наклеивается клейкая лента, а затем наносится герметик. Для того чтобы герметик точно вошел в волну, сначала примеряют верхний лист и отмечают гофры. Если этого не сделать, выступы герметика могут не совпасть с гофрами стального листа. Кровельный материал следует крепить так же, как и на остальной части крыши.
Герметизация дымохода на крыше: материалы и этапы, фото и видео
Любое здание с дымоходом должно быть хорошо герметизировано для предотвращения протечек. Если используются некачественные материалы или методы герметизации, на стенках трубы образуется конденсат. И наоборот, плохая гидроизоляция дымохода на крыше приведет к повышению давления, потере тяги и появлению трещин в дымоходе.
С чего начинается гидроизоляция?
Отопительные приборы будут работать безопасно только в том случае, если гидроизоляция выполнена правильно и в соответствии со всеми правилами и рекомендациями. Гидроизоляция выполняется с учетом:
- между стропильной системой и крышей должно быть выдержано определенное расстояние Между стропильной системой и крышей должно быть выдержано определенное расстояние, в зависимости от используемых материалов. Горючие материалы: 150-300 мм, негорючие материалы: 100-250 мм.
- Последовательность слоев в кровельном покрытии не должна нарушаться. Необходимо перекрыть возможность проникновения влаги в состав теста, так как любая жидкость приведет к более быстрому разрушению слоев. Изоляция должна быть отделена от трубы зазором. В противном случае существует риск возгорания, так как большинство изоляционных материалов легко воспламеняются.
- Коробка – это необходимое крепление для отделения крыши от трубы. Расстояние должно составлять примерно 150 мм. Внутрь сформированного короба укладывается любой теплоизоляционный материал, обладающий негорючими свойствами.
Мембраны, выполняющие изоляционную задачу, следует разрезать "конвертом", а затем подтянуть к поперечине так, чтобы их можно было закрепить гвоздями. Гидроизоляция должна быть закреплена обрешеткой, а пароизоляция – специальным каркасом. Все стыки между коробкой и слоями изоляции должны быть проклеены.
Как загерметизировать щели между дымоходом и шифером
Шифер – самый дешевый из существующих кровельных материалов. Поэтому решения для герметизации зазоров между дымоходом и крышей также должны быть дешевыми, простыми и быстро устанавливаемыми.
Поэтому, если вы ищете решение для герметизации зазора между дымоходом и шиферной крышей, асбестовый раствор – лучшее решение. Если требуется более высокотехнологичный и долговечный метод герметизации стыков, на трубу следует надеть стальной фартук.
Цементно-асбестовый раствор
Герметизация трубы на шиферной крыше смесью цемента и асбеста – метод кустарный, но не менее эффективный. В конце концов, не зря же асбест до сих пор используется для создания огнестойких покрытий и материалов, несмотря на свою подмоченную репутацию.
Сам метод прост: смоченный водой асбест смешивается с цементом, и этим раствором заделываются стыки между дымоходом и шифером. Самое главное – не забыть латексные перчатки и респиратор. Тем не менее, репутация этого материала запятнана не просто так – он относится к канцерогенам первой степени, то есть достоверно вызывает рак. Асбест особенно опасен при контакте с легкими. Однако при соблюдении простых мер предосторожности риск практически сведен к нулю.

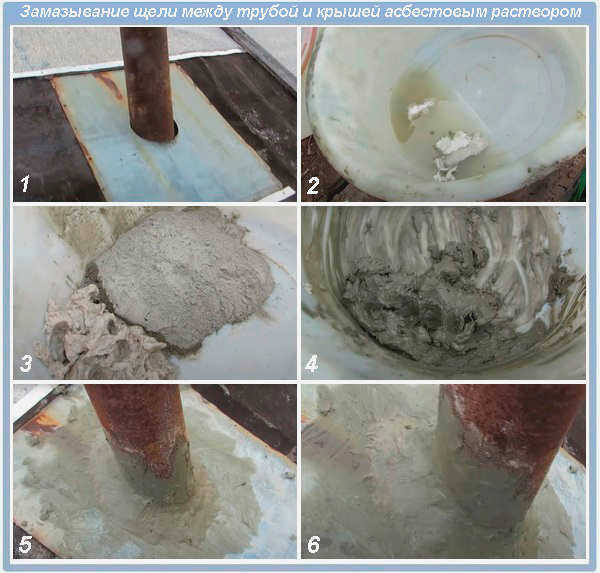

Сейчас мы шаг за шагом объясним, как заделать щель между дымоходом и крышей с помощью асбестового раствора:
- Замочите асбест в воде в соотношении 1 к 1. Лучше использовать волокнистый или порошкообразный асбест, но можно использовать и измельченные асбестовые листы.
- Смешайте размоченный асбест в соотношении 1:1 с цементом М400.
- Перед известкованием трубы на крыше шифер вокруг нее и в 100-150 мм от дымохода следует тщательно очистить от грязи и обезжирить.
- Зазор между дымоходом и шифером заделать раствором. Снизу и по бокам все стандартно: раствор должен немного заходить на трубу, чтобы она лучше держалась. Сзади же из смеси должен образоваться небольшой горб с острым "гребнем" посередине и пологим спуском. Это делается для того, чтобы снег не скапливался за трубой, прорезая ее и сползая по бокам.
- Руками, смоченными водой, разгладьте раствор, чтобы не было неровностей или шероховатых краев, которые могут препятствовать стеканию воды или сползанию снега.
Уплотнение щелей вокруг дымохода на крыше из ондулина и черепицы
В отличие от шифера, для ондулина и мягкой черепицы существуют специальные переходные элементы. С их помощью герметизация дымохода на крыше значительно упрощается и сводится к установке этих элементов в правильном порядке. Хотя и здесь есть свои тонкости.
Герметизация круглого дымохода
вентиляционной трубы на крыше через кровлю на битумной основе выполняется всего за несколько минут с помощью одного проникающего элемента. В случае с битумной рубероидной кровлей монтаж осуществляется в пять этапов:
- Проникающий элемент укладывается на трубу или место, где она будет установлена, с нахлестом 17 см или более на нижнюю сторону ондулина.
- Примерно на половине перекрытия опалубка крепится к обрешетке в верхней части каждой волны, за исключением двух крайних волн.
- Уложите и закрепите листы рубероида по бокам переходного элемента с нахлестом на каждую волну.
- Поверх переходного элемента уложите еще один лист рубероида с нахлестом не менее 17 см.
- Вентиляционная труба полностью собрана и закреплена на элементе крыши четырьмя саморезами.
Герметизация труб на мягкой кровле с помощью водопропускного элемента еще проще:
- Водопропускной элемент прикладывается к крыше и размечается отверстие.
- Положите картонный шаблон на отмеченное отверстие и обведите его.
- Отверстие вырезается по внешней линии.
- На край водопропускного элемента наносится сплошной слой герметика, затем он помещается над отверстием и закрепляется саморезами.
- Завершающим этапом является установка самой трубы.
Процесс установки вы можете увидеть на видео:
Если вы ищете, чем загерметизировать зазор между трубой отопления и крышей, стандартные пластиковые элементы не подойдут. Для этого вам нужен гибкий Master Flash – гибкий, градуированный конусообразный рукав с алюминиевым фальцем по контуру, который надежно герметизирует стыки. Поскольку расстояние между трубой и крышей должно быть достаточно большим, чтобы битумное покрытие не просто расплавилось под воздействием высоких температур, следует выбирать переходники с большой площадью поверхности. Основание водопропускного элемента должно покрывать не менее 40 мм кровли с каждой стороны.
Зачем герметизировать дымовую трубу
Прогиб каменки или фундамента здания, систематические изменения температуры (t°) во время работы каменки или случайные механические удары могут привести к появлению трещин или щелей в дымоходе. Потеря герметичности может вызвать ряд серьезных проблем с безопасностью и возможностью дальнейшей эксплуатации отопительной системы в целом.
Примечание: Согласно статистике, подавляющее большинство пожаров и смертей, вызванных угарным газом, происходит из-за неисправных дымоходов.
Герметизация дымохода необходима, чтобы избежать целого ряда проблем, которые могут не только ухудшить работу самого дымохода, но и поставить под угрозу жизнь и здоровье жильцов дома:
- Трещины в дымоходе приводят к потере тяги, что ведет к повышенному расходу топливного материала.
- Неисправности становятся причиной пожаров, поскольку температура дымохода быстро повышается там, где он проходит через крышу, чердак или межэтажное перекрытие.
- Поступление наружного воздуха вызывает образование большого количества внутреннего конденсата на стенках дымохода. Это приводит к быстрому разрушению дымохода, независимо от типа дымохода. В стальном сэндвич-дымоходе конденсат является сильным катализатором коррозии металла. В кирпичном дымоходе он разрушает кладку.
- Токсичные продукты горения проникают через трещины.
Герметичность дымохода является одной из основных проблем при установке отопительной системы. Чтобы решить эту проблему эффективно и надолго, важно ознакомиться с разнообразием герметиков, устойчивых к высоким температурам, представленных в настоящее время на рынке.
Классификация высокотемпературных соединений

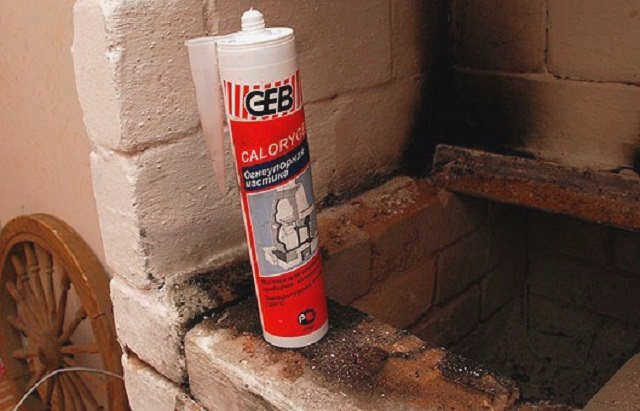

Свойства герметиков зависят от основы теплоизоляционной пасты. Составы на основе силикатов и силиконов подходят для каминов и плит. Первая группа – это термостойкие герметики, выдерживающие прямой контакт с пламенем, вторая – термостойкие пасты. Их рабочая температура значительно ниже, чем у огнезащитных составов.
Каждый тип герметика имеет свои характеристики и приоритетную область применения.
Силикатные – термостойкие составы

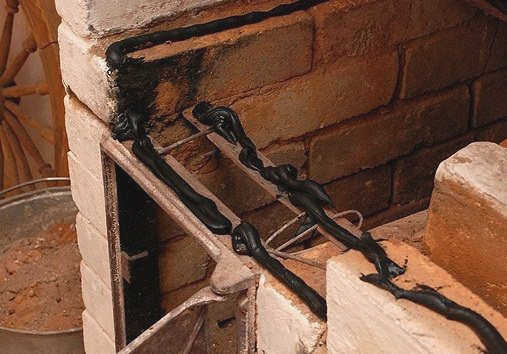

Герметизирующая паста на основе силиката натрия. Внешне материал имеет вид черного, вязкого соединения. После отверждения образует на поверхности негибкий слой.
Из-за образования жесткого соединения такие герметики лучше всего использовать в печах, которые уже дали усадку, и в оборудовании, которое менее склонно к вибрации.
Если пренебречь этим требованием, существует риск растрескивания изоляционного соединения.
Технические данные для силикатных соединений:
- допустимые значения температуры: кратковременно – 1400-1500°С, долговременно – до 1300°С;
- время затвердевания – 15 минут
- максимальная толщина сварного шва – 15 мм;
- исходная форма – пластиковые трубы;
- линейная деформация без разрыва отвержденной массы – 7%;
- условия применения – температура в диапазоне 1-40°C, точное значение зависит от производителя.
Силикатные составы обладают хорошими адгезионными свойствами. Для повышения адгезии рекомендуется предварительная обработка металлических, бетонных или кирпичных оснований абразивным материалом.
Читайте также: Какую трубу выбрать для дымоходной системы: сравнительный обзор 5 вариантов
Не все термостойкие пасты являются огнестойкими герметиками и способны сохранять свои свойства после воздействия пламени. Упаковка должна иметь соответствующую маркировку

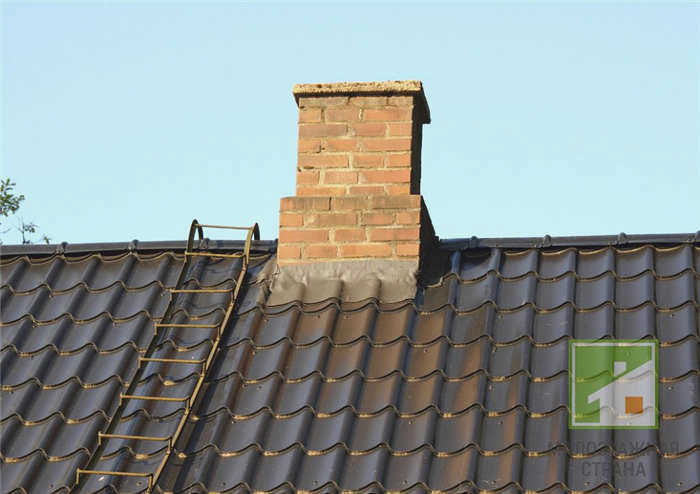

Избегание щелей в черепичной крыше
Для заделки щелей в черепичной крыше лучше всего использовать смесь песка и цемента, которая обеспечивает наилучшую защиту внутренней части здания от влаги и атмосферных осадков.
Чтобы обеспечить наилучшую влагоизоляцию, необходимо:
- Установите на крыше воротник из оцинкованной стали, чтобы было место для заливки раствора.
- Залейте цементно-песчаную смесь, убедившись, что она заполняет все пространство между крышей и дымоходом.
- Поверхность также нужно будет загладить и сделать под углом, чтобы лишняя жидкость могла стекать.
Как сделать проход в профилированной обрешетке, не повредив стропильную систему?
Если утепленная кровля уже установлена, то не возникнет особых проблем с прохождением дымохода через нее. Основная проблема заключается в соблюдении требований пожарной безопасности. Необходимо сохранить целостность пароизоляции и гидроизоляции.

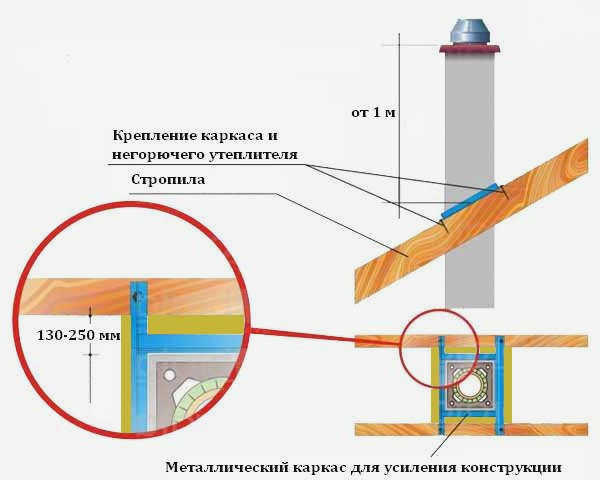

Конструкция дымохода должна располагаться на определенном расстоянии от деревянных стропил. Поэтому проход дымохода через профилированную крышу создается в специальном коробе, который состоит из стропил, расположенных вплотную к дымоходу. Между ними закрепляются две балки. Они располагаются над и под конструкцией дымохода. Расстояние от поперечных балок и стропил до конструкции дымохода выбирается в соответствии с противопожарными нормами. Оно составляет от 130 мм до 250 мм. Это зависит от материала конструкции дымохода.
Внутренняя часть короба должна быть заполнена изоляцией с негорючими свойствами. Обычно используется высокоплотный материал из базальтового волокна. Он характеризуется низкой гигроскопичностью по сравнению с обычными изоляционными материалами.
Чтобы обеспечить герметичность крыши, на гидроизоляцию и пароизоляцию по периметру в месте прохода трубы следует наложить профилированную мембрану. Ее края должны быть закреплены на внешней стороне деревянного каркаса.
Читайте также: Металлические дымоходы для кухонных плит – правила выбора и монтажа
Для резки профнастила под дымоход в том месте, где он будет сделан, создают сплошной короб. Это обеспечит плотное прилегание нижнего оклада и кровельного материала к стенкам дымохода.
